Презентация, доклад по технической графике Турнир по черчению

умение определять проекции детали,
формировать познавательный интерес,
воспитывать внимание.

ответ жюри начисляет один балл. Если команда не знает ответа, то может обратиться за помощью к своим болельщикам. Верные ответы болельщиков приносят команде по 1 баллу. Побеждает команда, набравшая больше баллов.

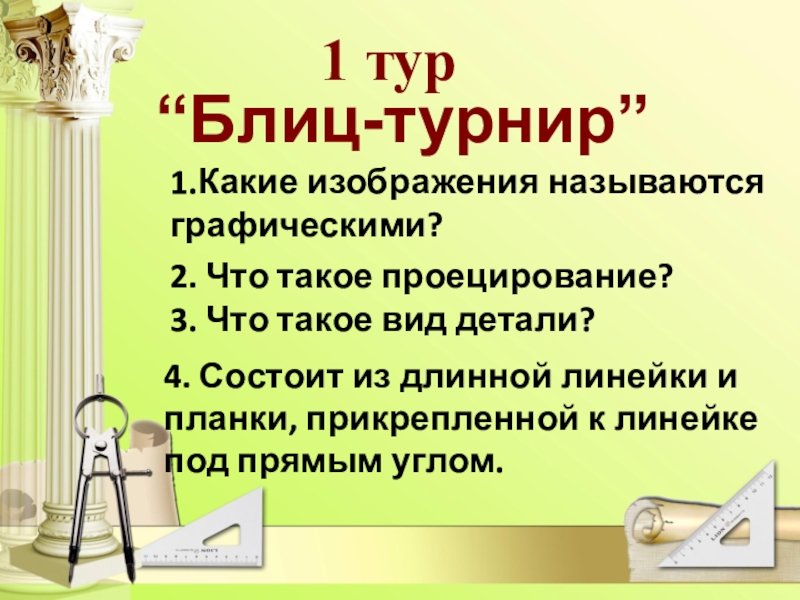

вид детали?

4. Состоит из длинной линейки и планки, прикрепленной к линейке под прямым углом.

реформе мер, в результате которой за основную единицу измерения длины был принят метр – одна десятимиллионная часть четверти меридиана (т.е. расстояние от полюса до экватора).

6. Название какого инструмента, необходимого при выполнении чертежа, образовано от слияния двух тюркских слов, переводимых как: черный и камень?

Какой инструмент несравнимо старше своих собратьев по графическим работам, так как был найден на территории Франции в галльском кургане 1 века н.э. В пепле, засыпавшем Помпею девятнадцать веков назад, археологи также обнаружили множество этих инструментов. На протяжении многих веков этот инструмент был незаменимым и верным помощником архитекторов и строителей

знаете, и чем они друг от друга отличаются?

12. В какой стране во II веке н.э. впервые стали делать бумагу, используя для ее изготовления стебли бамбука и луб шелковичного дерева.

видимой части поверхности предмета.
рейсшина
во Франции
карандаш
проецирующие лучи падают на плоскость под прямым углом.
Лекало
циркуль
готовальня
центральное и параллельное
Китай

Ответы:

Одно из чудес света имеет такую же форму

3. “это” можно получить, вращая прямоугольный треугольник вокруг оси; оно похоже на колпак.

Ответы: 1. Сфера 2. Пирамида 3. Конус

играть.

5. “это” похоже на спичечный коробок.

6. “это” похоже на бублик

Ответы: 4. Мяч, имеет форму шара 5. Параллелепипед 6. Тор 7. Цилиндр

7. “это” можно получить, если вращать прямоугольник вокруг оси; оно похоже на бидончик.

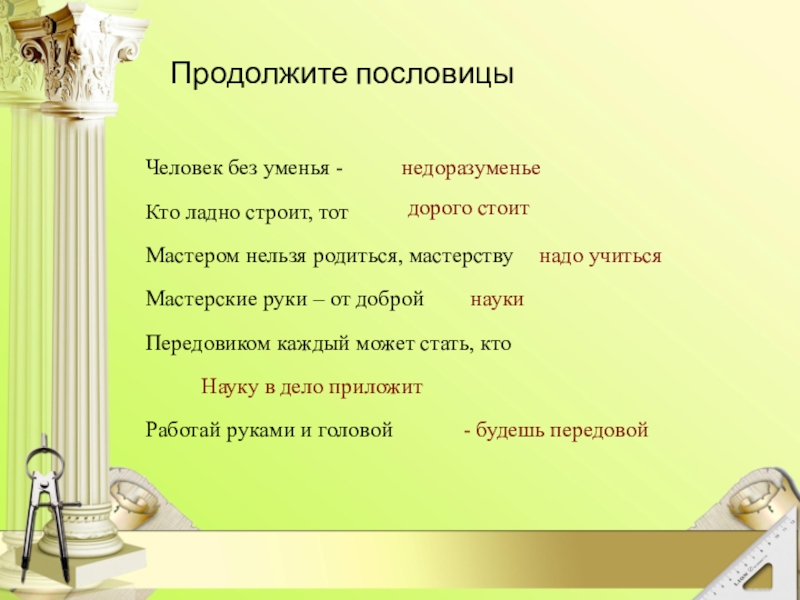

сложа руки, чем делать ,

спустя рукава

Большая работа требует ,

большой заботы

Побеждают не числом, а уменьем

и умом

Не то молодец, кто нашел себе дело, а тот молодец,

кто исполняет умело

Умелый тоже ошибается, да

скоро поправляется

У кого сноровка, тот и

работает ловко

родиться, мастерству

надо учиться

Мастерские руки – от доброй

науки

Передовиком каждый может стать, кто

Науку в дело приложит

Работай руками и головой

- будешь передовой

- 3; Б – 1; В – 4; Г – 5; Д - 2

4 тур

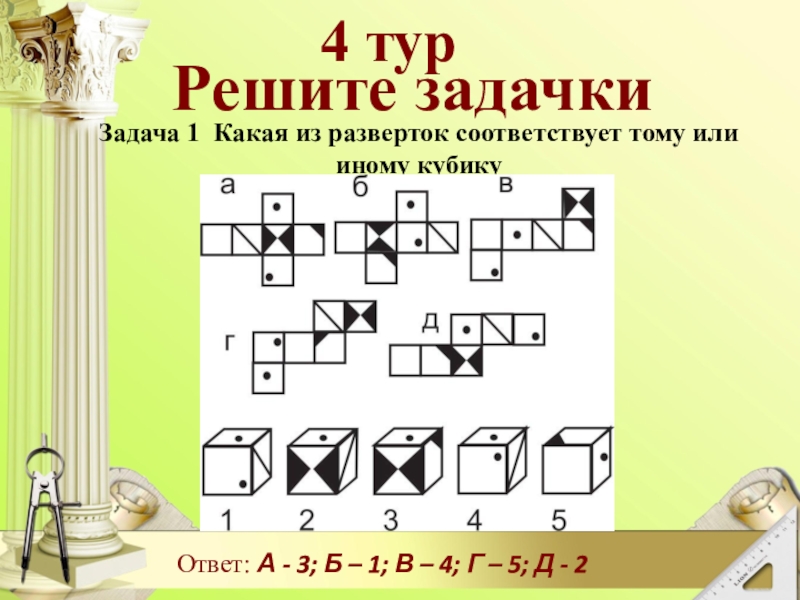

Решите задачки

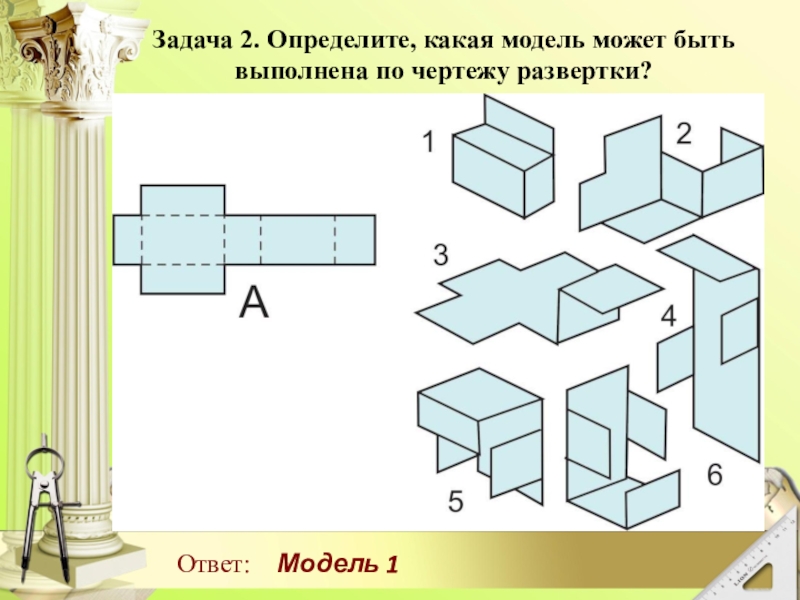

Модель 1

(Три готовых вижу я ).
Не похож ли будет новый
На какой-нибудь готовый?
Присмотритесь-ка, друзья!

Ответ: Кубик 2

1

3

2

Вид слева
Ширина детали
Ширина выреза
Длина отверстия
Высота треугольной
призмы
10. Высота отверстия

Ключ к ребусу
Б – ключ
15 – задач
В – терпение
60 – к
65 – есть

70 – плюс
13 – наших
А – желание
30 – всех
20 – решению

Задача 4.

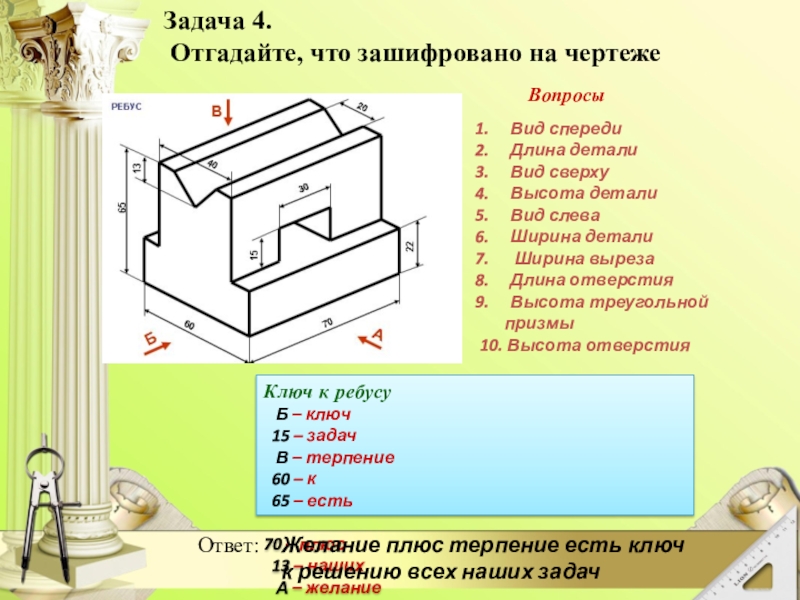

Отгадайте, что зашифровано на чертеже

Ответ: Желание плюс терпение есть ключ
к решению всех наших задач

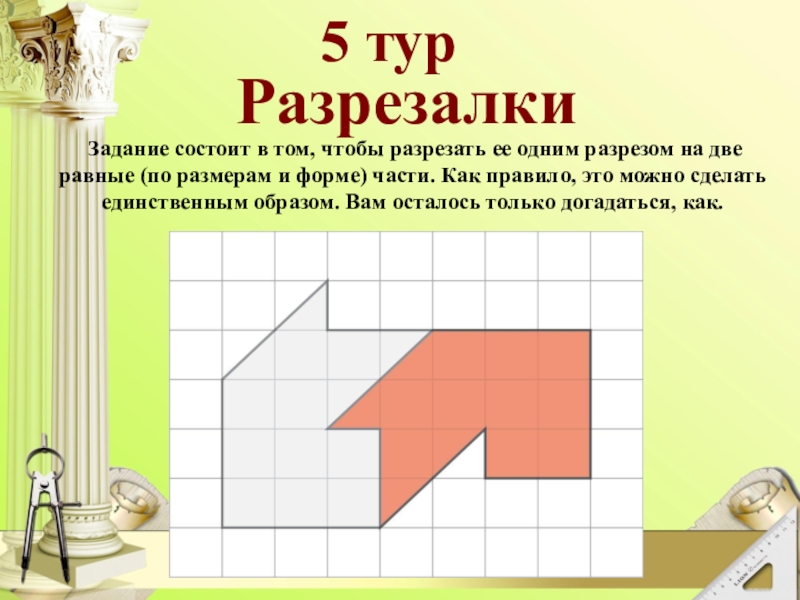

на две равные (по размерам и форме) части. Как правило, это можно сделать единственным образом. Вам осталось только догадаться, как.

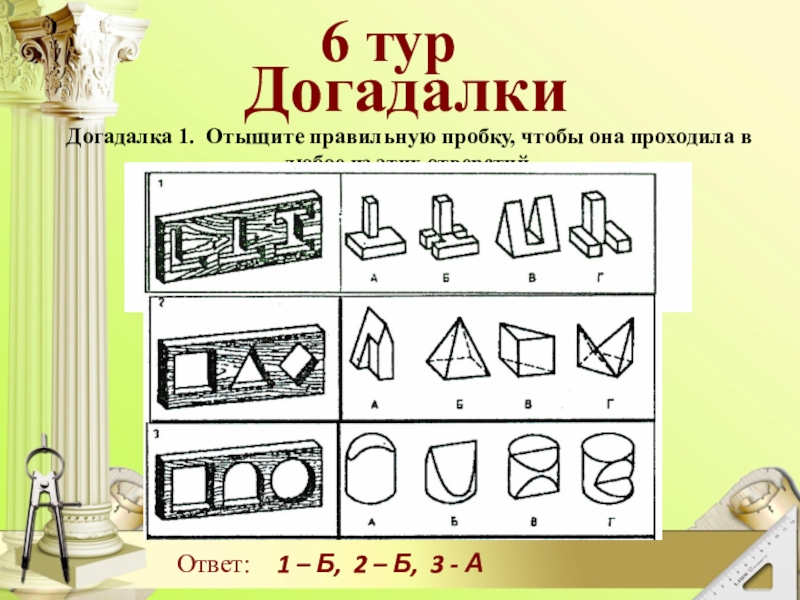

любое из этих отверстий

Ответ: 1 – Б, 2 – Б, 3 - А

из этих отверстий

Ответ: 4– Г, 5 – В, 6 - Б

же формы и размеров. Выполните эскиз измененной детали.

- музыка

- архитектура

R - звука

Ключ

Вопрос

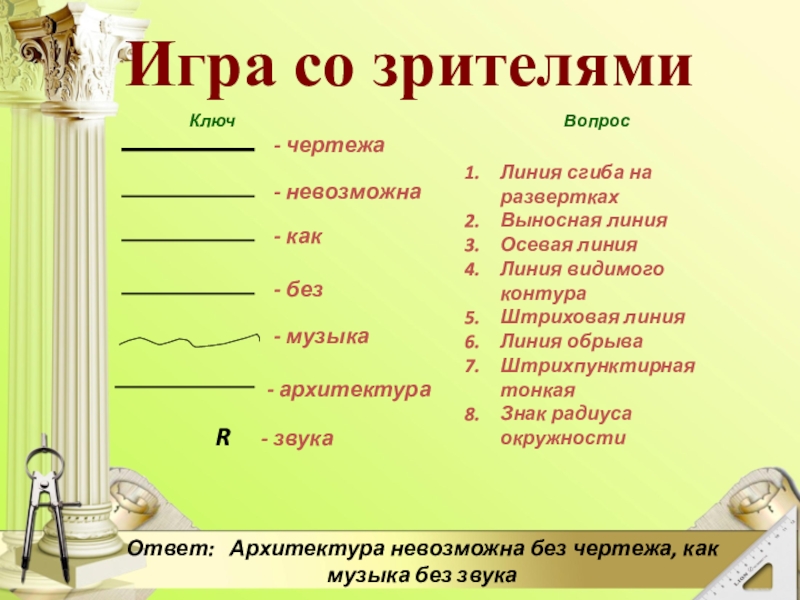

Линия сгиба на развертках
Выносная линия
Осевая линия
Линия видимого контура
Штриховая линия
Линия обрыва
Штрихпунктирная тонкая
Знак радиуса окружности

Ответ: Архитектура невозможна без чертежа, как музыка без звука

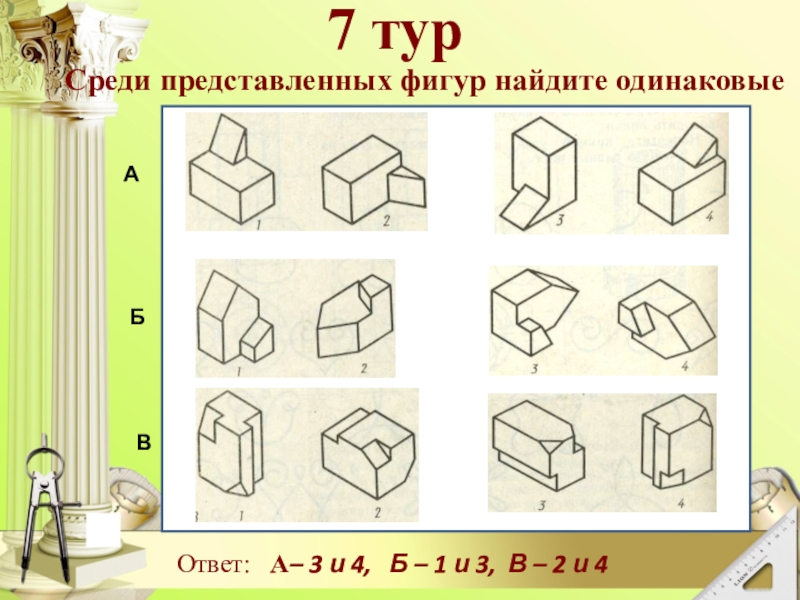

Б – 1 и 3, В – 2 и 4

и р а м и д а

г р а н ь

т р е у г о л ь н и к

в е р ш и н а

к р у г

о с ь

п р и з м а

о к р у ж н о с т ь

ц

л
и
н
д

н
о

о


а

н

у
г

ш

р

о
н

Э

л
и
п
с

о
р

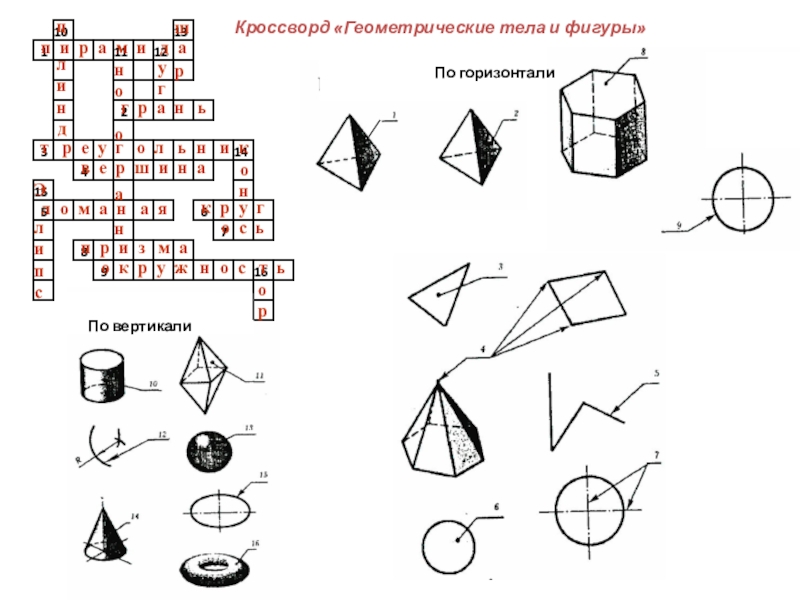

Кроссворд «Геометрические тела и фигуры»
