Презентация, доклад по сварочному производству ЭЛЕКТРИЧЕСКАЯ СХЕМА СВАРОЧНОГО ВЫПРЯМИТЕЛЯ И ПОСТА
Содержание
- 1. Презентация по сварочному производству ЭЛЕКТРИЧЕСКАЯ СХЕМА СВАРОЧНОГО ВЫПРЯМИТЕЛЯ И ПОСТА
- 2. Общий вид выпрямителя типа ВД – 3061.
- 3. Электрическая схема сварочного выпрямителя типа ВД и
- 4. Общий вид балластного реостата (РБ - 300)Электрическая схема реостата (РБ - 300)
- 5. Схема влияния характеристик источников на колебания силы
- 6. СВАРЩИКУЗАПРЕЩАЕТСЯ подключать выпрямитель к промышленной сети
Общий вид выпрямителя типа ВД – 3061. Вентилятор для охлаждения выпрямительного блока2. Выпрямительный блок3. Вторичная катушка4. Первичная катушка5. Рукоятка плавного изменения силы тока6. Стальной сердечник –магнитопровод7. Рукоятка ступенчатого переключения диапазонов тока (звезда-треугольник)8. Колодка штепсельного разъема9. Гнездо

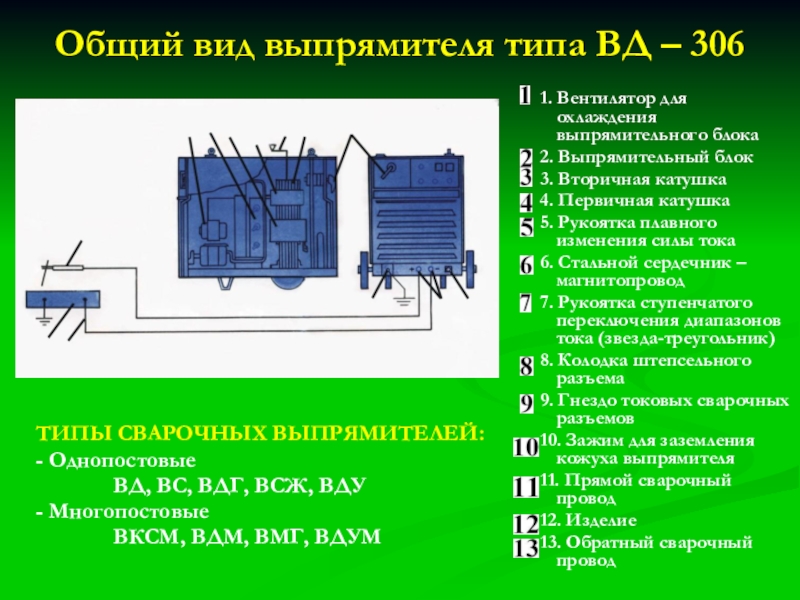

Слайд 2Общий вид выпрямителя типа ВД – 306
1. Вентилятор для охлаждения выпрямительного
блока
2. Выпрямительный блок
3. Вторичная катушка
4. Первичная катушка
5. Рукоятка плавного изменения силы тока
6. Стальной сердечник –магнитопровод
7. Рукоятка ступенчатого переключения диапазонов тока (звезда-треугольник)
8. Колодка штепсельного разъема
9. Гнездо токовых сварочных разъемов
10. Зажим для заземления кожуха выпрямителя
11. Прямой сварочный провод
12. Изделие
13. Обратный сварочный провод
2. Выпрямительный блок
3. Вторичная катушка
4. Первичная катушка
5. Рукоятка плавного изменения силы тока
6. Стальной сердечник –магнитопровод
7. Рукоятка ступенчатого переключения диапазонов тока (звезда-треугольник)
8. Колодка штепсельного разъема
9. Гнездо токовых сварочных разъемов
10. Зажим для заземления кожуха выпрямителя
11. Прямой сварочный провод
12. Изделие
13. Обратный сварочный провод
ТИПЫ СВАРОЧНЫХ ВЫПРЯМИТЕЛЕЙ:
- Однопостовые
ВД, ВС, ВДГ, ВСЖ, ВДУ
- Многопостовые
ВКСМ, ВДМ, ВМГ, ВДУМ
Слайд 3Электрическая схема сварочного выпрямителя типа ВД и поста
Питающая промышленная сеть трёхфазного
переменного тока:
3…50 Гц, 220 В/380 В
1. Выключатель пакетный (SA1)
2. Предохранители плавкие (FU)
3. Электродвигатель 3-х фазный асинхронный для охлаждения блока полупроводниковых выпрямителей
4. Контактор, магнитный пускатель (КМ)
5. Силовой трёхфазный трансформатор, понижающий
6. Переключатель диапазонов тока (SA2)
- большие токи
- малые токи
7. Регулирование силы тока за счёт плавного перемещения первичной обмотки
8. Полупроводниковый блок выпрямителей (набор вентилей, диодов) (UD)
3…50 Гц, 220 В/380 В
1. Выключатель пакетный (SA1)
2. Предохранители плавкие (FU)
3. Электродвигатель 3-х фазный асинхронный для охлаждения блока полупроводниковых выпрямителей
4. Контактор, магнитный пускатель (КМ)
5. Силовой трёхфазный трансформатор, понижающий
6. Переключатель диапазонов тока (SA2)
- большие токи
- малые токи
7. Регулирование силы тока за счёт плавного перемещения первичной обмотки
8. Полупроводниковый блок выпрямителей (набор вентилей, диодов) (UD)
9. Вольтметр (PV)
10. Амперметр (PA)
11. Измерительный шунт (RS)
12. Токовые разъемы сварочной цепи
13. Реостат балластный (RR)
14. Свариваемое изделие
15. Заземление сварного изделия (стола)

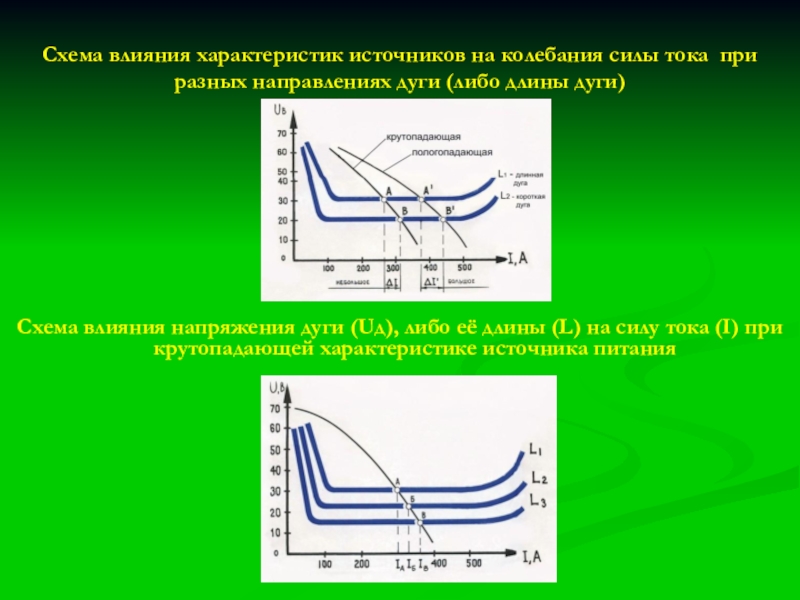

Слайд 5Схема влияния характеристик источников на колебания силы тока при разных направлениях
дуги (либо длины дуги)
Схема влияния напряжения дуги (Uд), либо её длины (L) на силу тока (I) при крутопадающей характеристике источника питания
