Презентация, доклад по СЦБ на тему Аккумуляторы (3 курс)

Техническое обслуживание аккумуляторных установок питающих устройств.

Правила обращения с кислотными и щелочными аккумуляторами.

работе,
умение разводить электролит.

Метод урока: практикум

Оснащение урока: Слайд, презентация, технологическая карта, схематический рисунок аккумулятора, аккумулятор, ареометр, материалы по техники безопасности при обслуживание Акк.

тщательно проверить (включить вентиляционную установку). Во избежание взрыва гремучего газа в аккумуляторном помещении запрещается курить, зажигать спички, входить в него с огнем или раскаленным паяльником.
2. Аккумуляторы щелочного типа.
При эксплуатации щелочных никель-кадмиевых батарей категорически запрещается:
Курит зажигать огонь в помещениях аккумуляторной станции поскольку водород и кислород, выделяющиеся при заряде, могут образовать друг с другом, а также с кислородом воздуха смесь, легко взрывающиеся от пламени огня и искры. Помещение должно быть вентилируемым.
При работе с никель-кадмиевыми (щелочными) аккумуляторными батареями необходимо использовать инструмент с изолирующими ручками. Запрещается использовать посуду (воронки, кружки, ареометры и т.д.), ранее применявшуюся для заливки электролита в кислотные аккумуляторы и батареи.
При работе с торцовым ключом и другими инструментами нельзя допускать коротких замыканий (одновременного прикосновения к разноименным полюсом аккумуляторов и батарей).

целость, отсутствие короблений. Плюсовые пластины заряженных аккумуляторов имеют темно – бурый цвет, а минусовые – серый. Проверить отсутствие сульфатации и изломов пластин выкрашивания активной массы, а также отсутствие коробления пластин и короткого замыкания между ними, уровень осадка (шлама), отсутствие механических дефектов стеклянных банок. Необходимо следить за тем, чтобы аккумуляторы не были загрязнены посторонними веществами и шлам не касался пластин, для чего следует принимать своевременные меры для удаления этих веществ, изолирующих пластины (подставки) должны быть в исправном состоянии.
Признаками начавшейся сульфатации являются: быстрое увеличение напряжения при заряде батареи, быстрое его падение при разряде, неизменность плотности электролита и быстрое газообразование при заряде, появление на пластинах белых пятен. При необходимости банки, сосуды, стеллажи и шины протереть 5-10% ным раствором соды.

в шесть месяцев эксплуатации аккумуляторной батареи
электромеханик измеряет уровень и плотность электролита аккумуляторов.
Для проверки следует вывернуть вентильные пробки, а затем визуально
убедиться в наличии зеркала электролита в каждом аккумуляторе.
Уровень электролита в щелочных аккумуляторах должен возвышаться
над контактными планками на 25-30 мм. В случае необходимости
в аккумуляторы доливают дистиллированная воду до уровня 25-30 мм
над электродами. После перемешивания электролита с помощью заливной груши плотность электролита должна быть 1,19-1,21 г/см3. Снижение или увеличение плотности электролита в аккумуляторах не является браковочным признаком, но служит сигналом для корректировки плотности. Плотность электролита измеряют ареометром АЭ-. По окончании проверки вентильные пробки устанавливают на место.

проветрить (включить вентиляционную установку) Во избежание взрыва гремучего газа в аккумуляторном помещении запрещается курить, зажигать спички, входить в него с огнем или раскаленным паяльником.
Если аккумуляторном помещении требуется выполнить работу с открытым огнем (например пайку пластин), то необходимо соблюдать следующие меры предосторожности. Пайка пластин в аккумуляторном помещении разрешается не ранее, чем через 2 ч после окончание заряда. Батареи, работающие по методу постоянного заряда , должны быть за 2 ч, до начала работ переведены в режим разряда. До начала работ должна быть заранее включена вентиляция для обеспечения полного удаления всех газов из помещения.
Во время пайки пластин вентиляционная установка должна работать непрерывно. Место пайки должно быть ограждено от остальной части батареи огнестойкими щитами (асбестовыми или металлическими).

кадмиевых батареи категорически запрещается:
Курить и зажигать огонь в помещениях аккумуляторной станции поскольку водород и кислород, выделяющиеся при заряде, могут образовать друг с другом, также с кислородом воздуха смесь, легко взрывающийся от пламени огня и искры. Помещение должно быть вентилируемым.
При работе с никель-кадмиевыми (щелочными) аккумуляторными батареями необходимо использовать инструмент с изолирующими ручками. Запрещается использовать посуду (воронки, кружки, ареометры и т.д.), ранее применявшуюся для заливки электролита в кислотные аккумуляторы и батареи.
При работе с торцовым ключом и другими инструментами нельзя допускать коротких замыканий.

аккумуляторы в одном помещении. Работать с аккумуляторами разрешается только в резиновых перчатках, галошах, прорезиненном фартуке, х/б костюме с кислотостойкой пропиткой, и в защитных очках. При работе не допускать попадания на открытие участки тела. Приготовление электролита должно осуществляется в специализированных раздельных помещениях. При изготовлении щелочного электролита запрещается пользоваться оцинкованной луженной, алюминиевой, керамической, а также посудой в которой приготовлялся электролит для свинцовых акк. В аккумуляторных помещении должна быть вентиляция. Строго запрещяется курить, зажигать огонь, при работе избегать коротких замыканий.

такое аккумулятор?
Где применяется?
С какими изучаемыми предметами видите связь?
Разница между кислотными и щелочными аккумуляторами?

– Устройство и назначение реле НМШ
Кип БКГ – Назначение конденсатора. Охарактеризовать емкость
Кип Связи – Устройство телефонного аппарата
Кип ПОНАБ – назначение ПОНАБ
Кип АЛС – назначение дешифратора.
Моторный цех – Устройство стрелочного электропривода
Радио цех – Устройство громкоговорителя

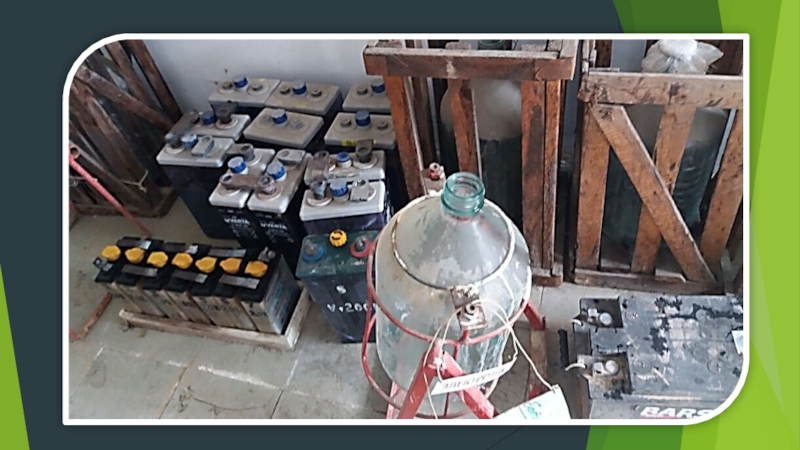

Пост ЭЦ – Ознакомиться с аккумуляторным помещением и видами аккумуляторов.

с целью контроля выполнения студентами полученного задания на рабочий день
Обход с целью индивидуального инструктажа по пройденной теме
Обход с целью контроля соблюдения студентами ТБ при выполнении полученного задания на рабочий день и помощь в проблемных вопросах.

книге Казакова А.А.
«Устройства СЦБ их монтаж и обслуживание»
