Презентация, доклад по столярному делу Соединение на шкантах
Содержание
- 1. Презентация по столярному делу Соединение на шкантах
- 2. Виды столярных соединенийЯщечноеШиповое – угловоеУгловое серединное

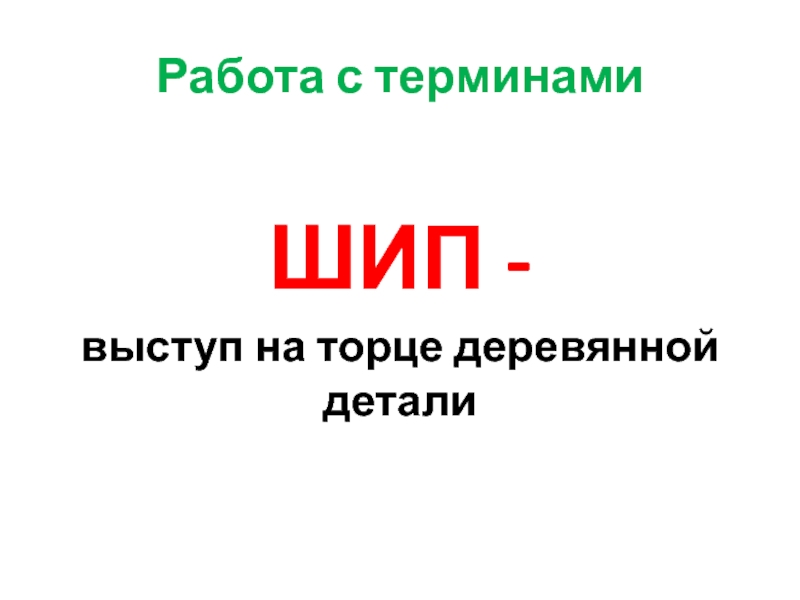

- 3. Работа с терминамиШИП -выступ на торце деревянной детали
- 4. Соединение деталей с помощью шкантов
- 5. Соединение деталей с помощью шкантов Шиповое соединение

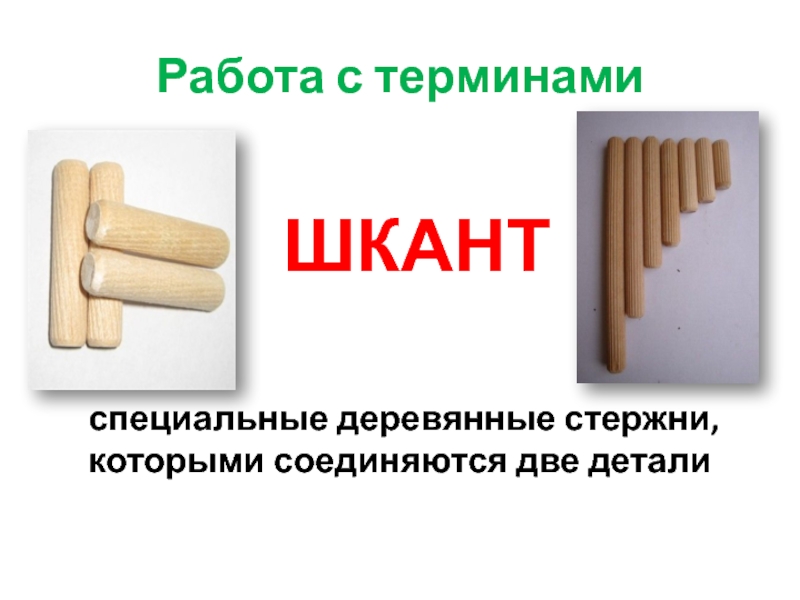

- 6. Работа с терминами ШКАНТ специальные деревянные стержни, которыми соединяются две детали
- 7. Технологическая последовательность соединения1.Разметка с помощью столярного угольника или линейки

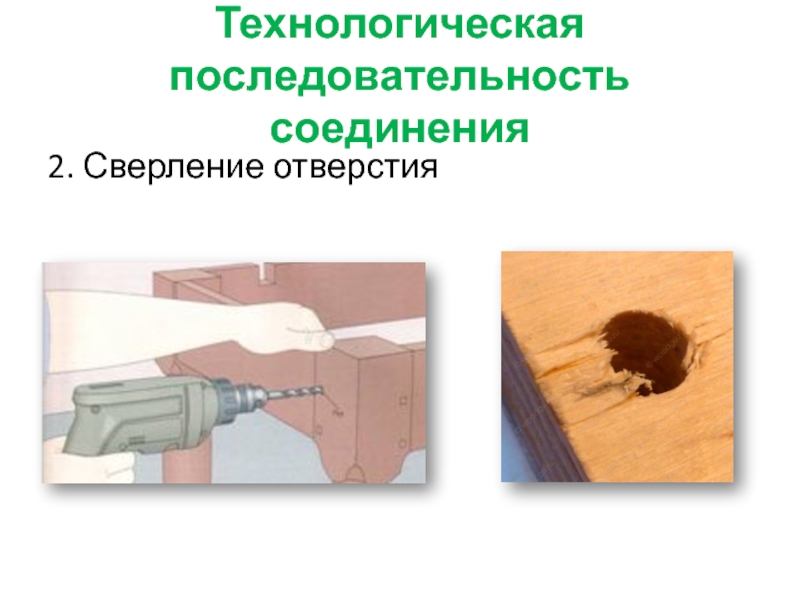

- 8. Технологическая последовательность соединения2. Сверление отверстия
- 9. Техника безопасности при работе с дрелью 1.
- 10. Технические условияТехнический рисунок Внешний вид соединения

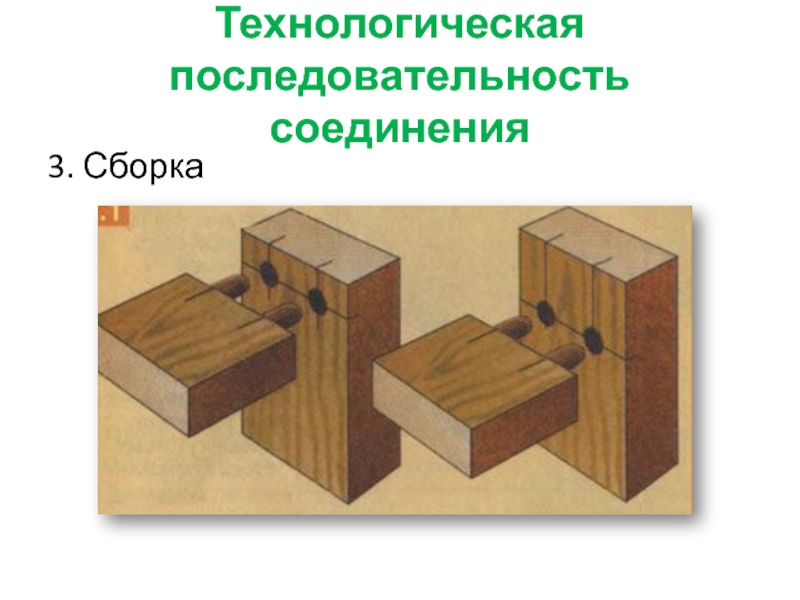

- 11. Технологическая последовательность соединения3. Сборка
- 12. Контрольные вопросы1. Чем отличается шкант от шипа?2.

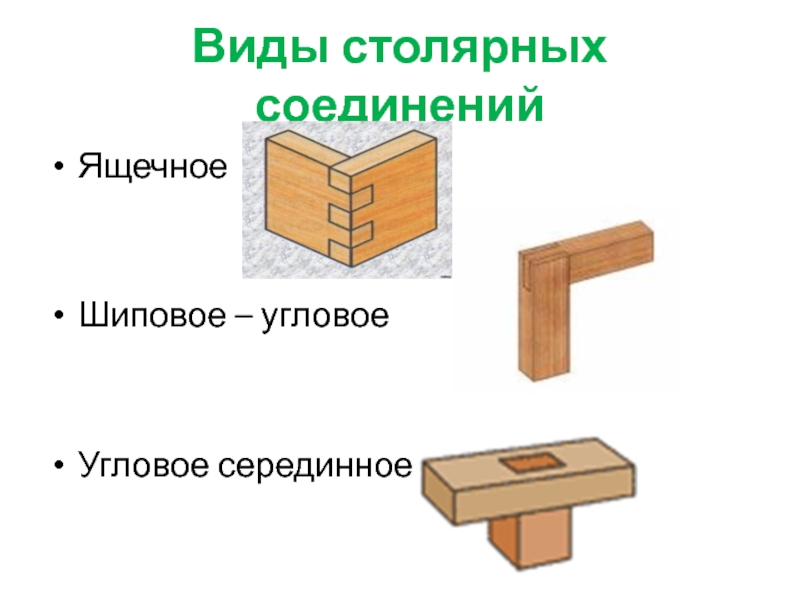

Виды столярных соединенийЯщечноеШиповое – угловоеУгловое серединное
Слайд 1Муниципальное бюджетное общеобразовательное учреждение
«Школа №7 для обучающихся с ограниченными возможностями здоровья»
«Виды

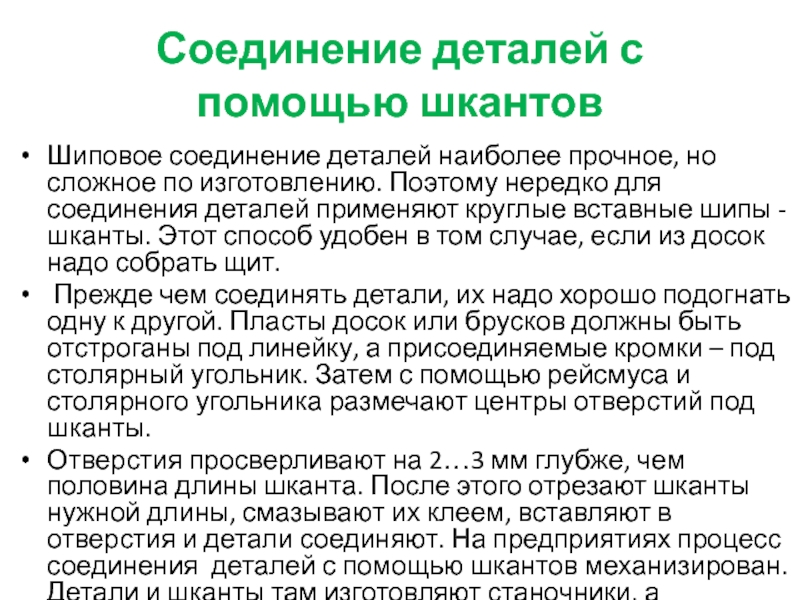

Слайд 5Соединение деталей с помощью шкантов
Шиповое соединение деталей наиболее прочное, но
сложное по изготовлению. Поэтому нередко для соединения деталей применяют круглые вставные шипы - шканты. Этот способ удобен в том случае, если из досок надо собрать щит.
Прежде чем соединять детали, их надо хорошо подогнать одну к другой. Пласты досок или брусков должны быть отстроганы под линейку, а присоединяемые кромки – под столярный угольник. Затем с помощью рейсмуса и столярного угольника размечают центры отверстий под шканты.
Отверстия просверливают на 2…3 мм глубже, чем половина длины шканта. После этого отрезают шканты нужной длины, смазывают их клеем, вставляют в отверстия и детали соединяют. На предприятиях процесс соединения деталей с помощью шкантов механизирован. Детали и шканты там изготовляют станочники, а соединяют сборщики.
Прежде чем соединять детали, их надо хорошо подогнать одну к другой. Пласты досок или брусков должны быть отстроганы под линейку, а присоединяемые кромки – под столярный угольник. Затем с помощью рейсмуса и столярного угольника размечают центры отверстий под шканты.
Отверстия просверливают на 2…3 мм глубже, чем половина длины шканта. После этого отрезают шканты нужной длины, смазывают их клеем, вставляют в отверстия и детали соединяют. На предприятиях процесс соединения деталей с помощью шкантов механизирован. Детали и шканты там изготовляют станочники, а соединяют сборщики.

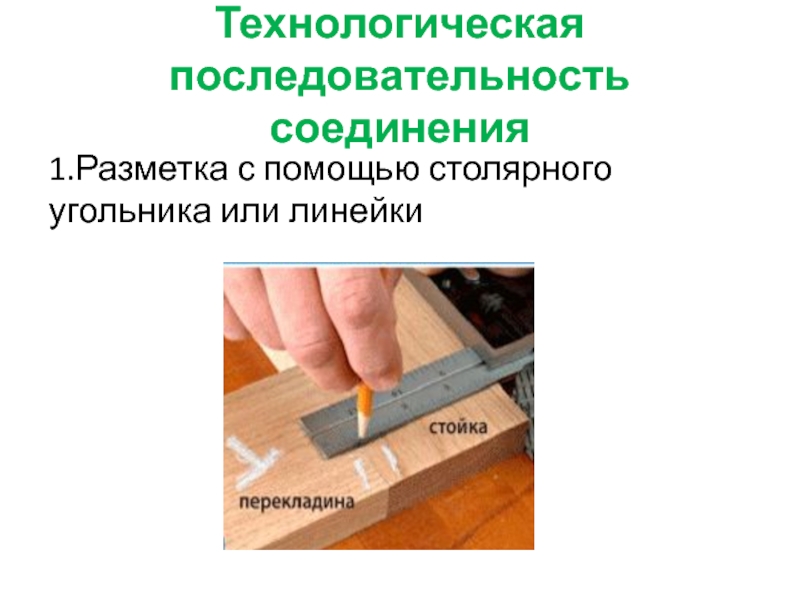

Слайд 7Технологическая последовательность соединения
1.Разметка с помощью столярного угольника или линейки
Слайд 9Техника безопасности при работе с дрелью
1. Сверло в патроне закрепляйте
без перекосов.
2. Запрещается держать дрель сверлом к себе.
3. Давление на упор дрели должно быть несильным, а вращение рукоятки — плавным и медленным.
4 .Запрещается сдувать стружки с поверхности изделия.
2. Запрещается держать дрель сверлом к себе.
3. Давление на упор дрели должно быть несильным, а вращение рукоятки — плавным и медленным.
4 .Запрещается сдувать стружки с поверхности изделия.
Слайд 12Контрольные вопросы
1. Чем отличается шкант от шипа?
2. Какие изделия возможно собрать
с помощью шкантов?
3. Каким инструментом делают разметку?
3. Каким инструментом делают разметку?
