Презентация, доклад по столярному делу : Разметочный инструмент

применять на практике знания, полученные на уроке; - расширить знания учащихся путем знакомства с новым материалом. Коррекционно – развивающие задачи: - коррекция и развитие связанной речи через ответы на вопросы учителя, составление плана работы, анализ выполненной работы, применение специальной терминологии; - коррекция и развитие памяти при фронтальном опросе учащихся; Воспитательные задачи: - воспитывать умение самостоятельного ориентирования в здании; - воспитать навыки по правильному хранению, использованию инвентаря, материалов, спец. одежды; - воспитывать соблюдать правила личной гигиены; - воспитать соблюдать правила ОТ.

Цель:
Ознакомить учащихся с разметочным инструментом. Концентрация внимания к новой теме, восприятие и осмысление

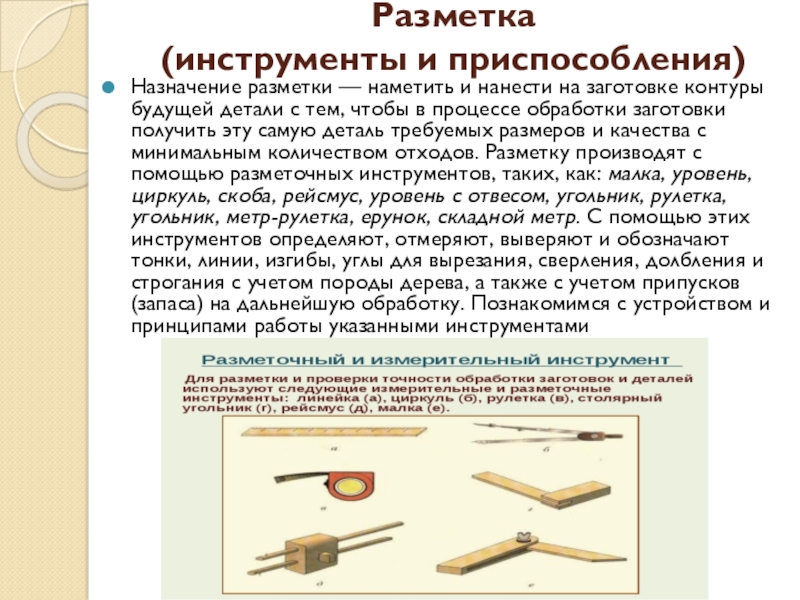

будущей детали с тем, чтобы в процессе обработки заготовки получить эту самую деталь требуемых размеров и качества с минимальным количеством отходов. Разметку производят с помощью разметочных инструментов, таких, как: малка, уровень, циркуль, скоба, рейсмус, уровень с отвесом, угольник, рулетка, угольник, метр-рулетка, ерунок, складной метр. С помощью этих инструментов определяют, отмеряют, выверяют и обозначают тонки, линии, изгибы, углы для вырезания, сверления, долбления и строгания с учетом породы дерева, а также с учетом припусков (запаса) на дальнейшую обработку. Познакомимся с устройством и принципами работы указанными инструментами

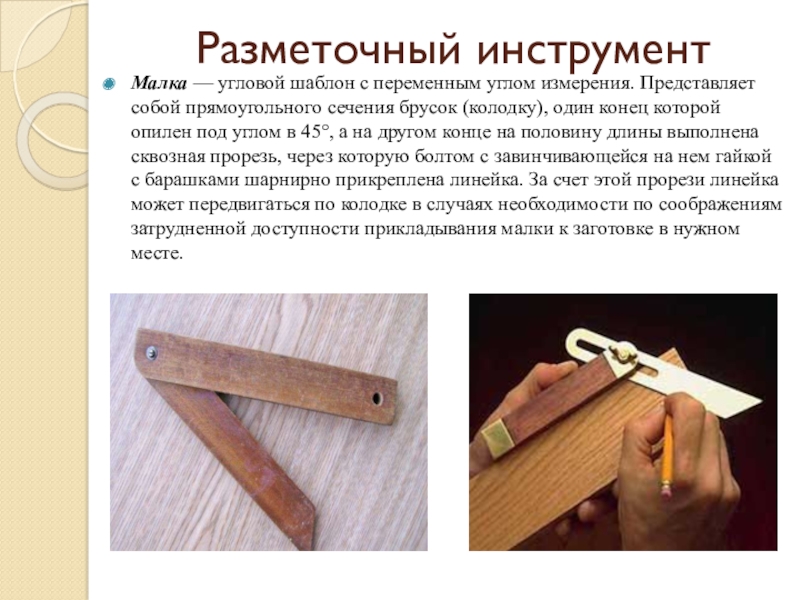

сечения брусок (колодку), один конец которой опилен под углом в 45°, а на другом конце на половину длины выполнена сквозная прорезь, через которую болтом с завинчивающейся на нем гайкой с барашками шарнирно прикреплена линейка. За счет этой прорези линейка может передвигаться по колодке в случаях необходимости по соображениям затрудненной доступности прикладывания малки к заготовке в нужном месте.

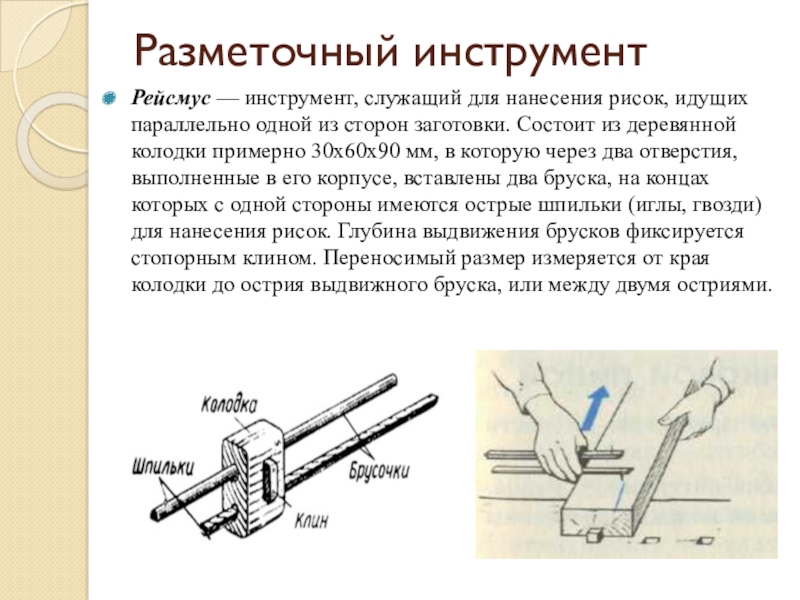

сторон заготовки. Состоит из деревянной колодки примерно 30x60x90 мм, в которую через два отверстия, выполненные в его корпусе, вставлены два бруска, на концах которых с одной стороны имеются острые шпильки (иглы, гвозди) для нанесения рисок. Глубина выдвижения брусков фиксируется стопорным клином. Переносимый размер измеряется от края колодки до острия выдвижного бруска, или между двумя остриями.

схемы, шаблона) на плоскости заготовок, а также для очерчивания круговых разметок необходимых размеров.

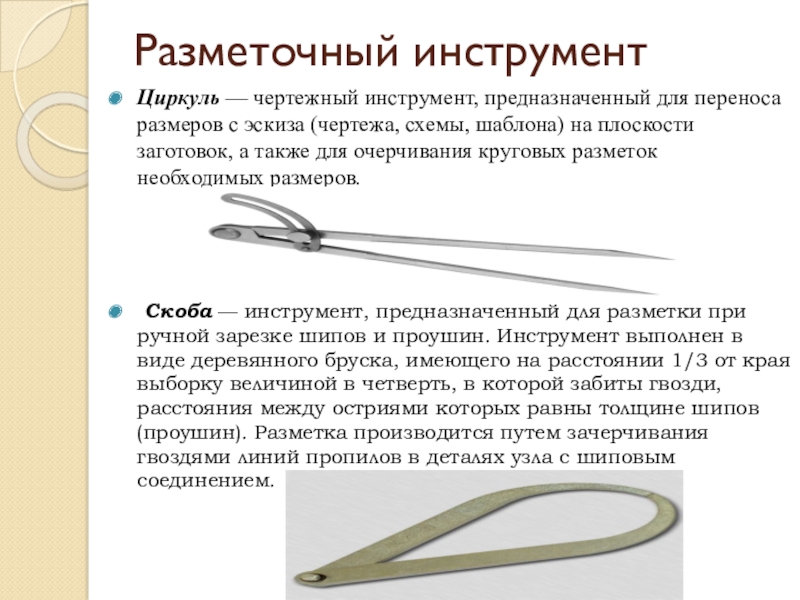

Скоба — инструмент, предназначенный для разметки при ручной зарезке шипов и проушин. Инструмент выполнен в виде деревянного бруска, имеющего на расстоянии 1/3 от края выборку величиной в четверть, в которой забиты гвозди, расстояния между остриями которых равны толщине шипов (проушин). Разметка производится путем зачерчивания гвоздями линий пропилов в деталях узла с шиповым соединением.

а также для разметки перпендикулярных распилов. Устроен угольник просто: брусок сечением 20х30 мм, в торец которого под прямым углом врезана линейка сечением 5x30 мм с делениями. Значительная разница в толщинах бруска и линейки позволяет пользоваться угольником так же, как ив случае работы с рейсмусом.




Ерунок — инструмент, подобный малке, только с жестко закрепленной на колодке линейкой под углом в 45°. Таким образом можно быстро измерять и размечать углы величиной в 45 и 135°.

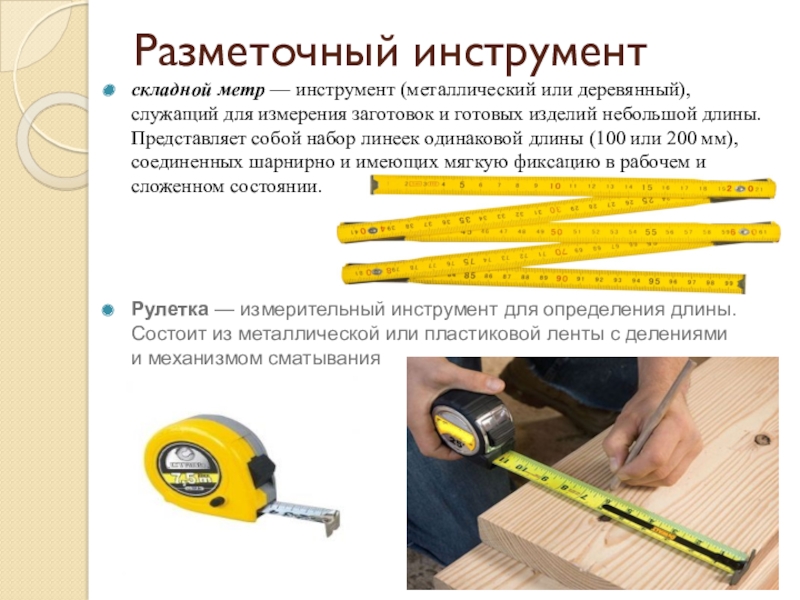

и готовых изделий небольшой длины. Представляет собой набор линеек одинаковой длины (100 или 200 мм), соединенных шарнирно и имеющих мягкую фиксацию в рабочем и сложенном состоянии.



Рулетка — измерительный инструмент для определения длины. Состоит из металлической или пластиковой ленты с делениями и механизмом сматывания
