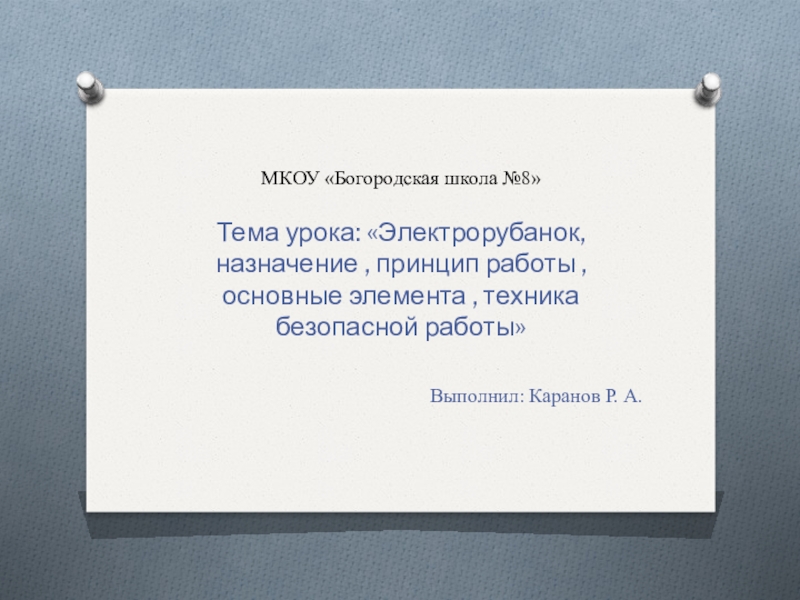

Слайд 1
МКОУ «Богородская школа №8»Тема урока: «Электрорубанок, назначение , принцип работы , основные элемента , техника безопасной работы»Выполнил:
Текст слайда:

МКОУ «Богородская школа №8»

Тема урока: «Электрорубанок, назначение , принцип работы , основные элемента , техника безопасной работы»

Выполнил: Каранов Р. А.

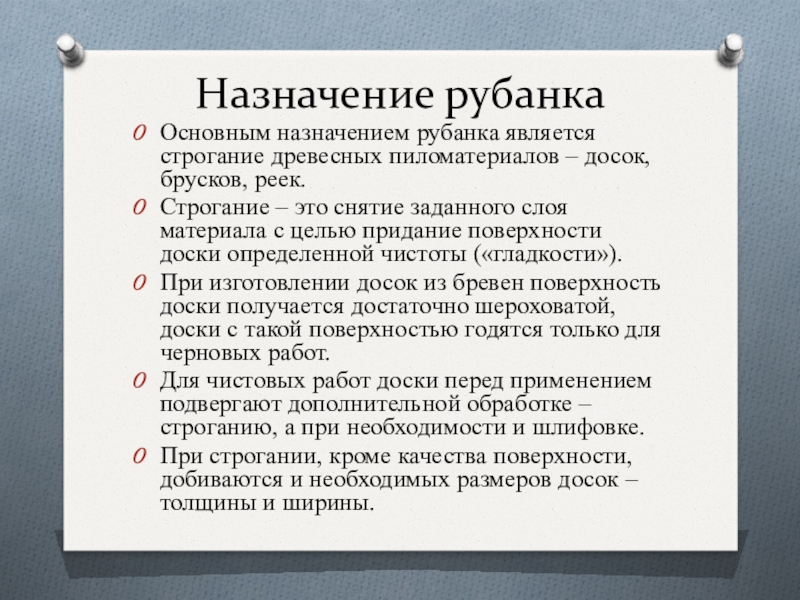

Слайд 2
Назначение рубанкаОсновным назначением рубанка является строгание древесных пиломатериалов – досок, брусков, реек.Строгание – это снятие заданного слоя
Текст слайда:

Назначение рубанка

Основным назначением рубанка является строгание древесных пиломатериалов – досок, брусков, реек.
Строгание – это снятие заданного слоя материала с целью придание поверхности доски определенной чистоты («гладкости»).
При изготовлении досок из бревен поверхность доски получается достаточно шероховатой, доски с такой поверхностью годятся только для черновых работ.
Для чистовых работ доски перед применением подвергают дополнительной обработке – строганию, а при необходимости и шлифовке.
При строгании, кроме качества поверхности, добиваются и необходимых размеров досок – толщины и ширины.

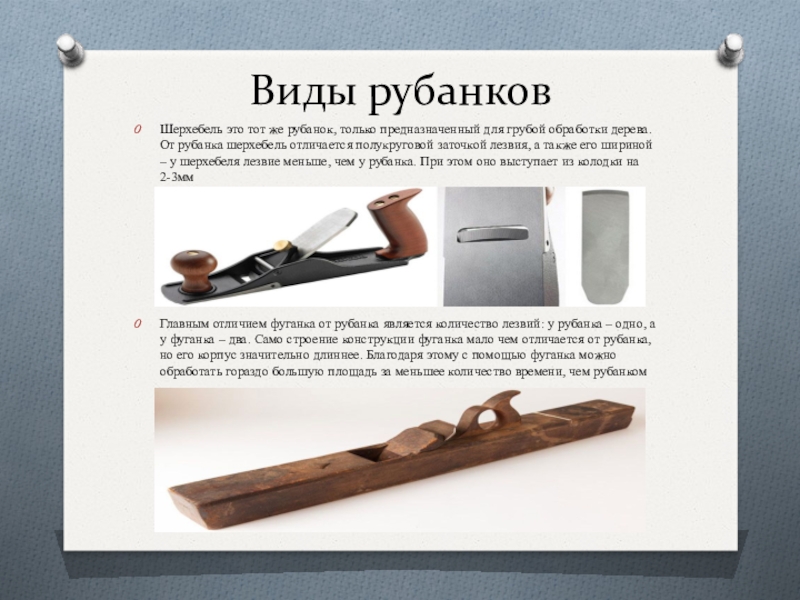

Слайд 3
Виды рубанковШерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой
Текст слайда:

Виды рубанков

Шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм







Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком


Слайд 4
Виды рубанкаПолуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см,
Текст слайда:

Виды рубанка

Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева






Рубанок с одиночным ножом применяют для вторичного, более чистого строгания древесины после распиливания или после обработки шерхебелем.


Слайд 5
Устройство электрорубанкаЭлектрический рубанок в общем случае состоит из следующих составных узлов: электродвигателя, барабана с ножами, подошвы, передней
Текст слайда:

Устройство электрорубанка

Электрический рубанок в общем случае состоит из следующих составных узлов: электродвигателя, барабана с ножами, подошвы, передней и задней рукояток, органов управления и корпуса.
Электродвигатель с барабаном соединяется с помощью ремня, который передает вращение вала двигателя барабану.
Ножи крепятся к барабану с помощью разъемных крепежных элементов. Они (ножи) могут сниматься для заточки или замены.
Подошва состоит из двух частей – передней и задней. Передняя часть подошвы скользит по необработанному материалу, а задняя – по строганному участку доски.
Ножи вращаются с большой скоростью между передней и задней частями подошвы, выступая за плоскость передней подошвы на определенную заданную величину.
Эта величина и определяет глубину строгания (толщину срезаемого слоя древесины за один проход). Регулировка (настройка) глубины строгания выполняется приподниманием или опусканием передней части подошвы.
Ручка регулировки иногда совмещена с передней рукояткой рубанка, на которую нанесены деления для задания глубины строгания.
На задней рукоятке установлены блокиратор включения и клавиша включения-выключения аппарата.
Для включения нужно сначала нажать на блокиратор включения, а затем на клавишу включения и в процессе работы держать ее нажатой.
Для выключения рубанка нужно отпустить клавишу включения-выключения..
В корпусе имеется патрубок для выброса опилок, к которому можно подсоединить шланг отсоса стружки или мешок для сбора стружки.

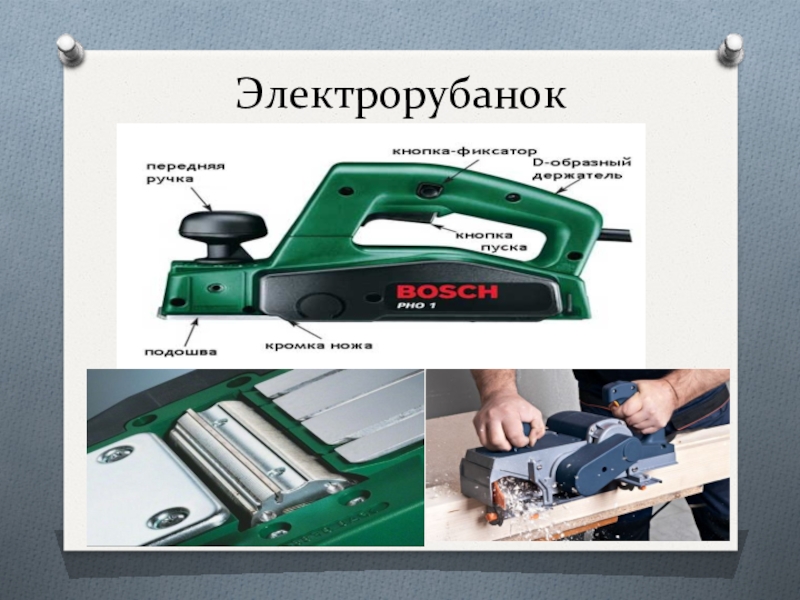

Слайд 6
Электрорубанок
Текст слайда:

Электрорубанок


Слайд 7

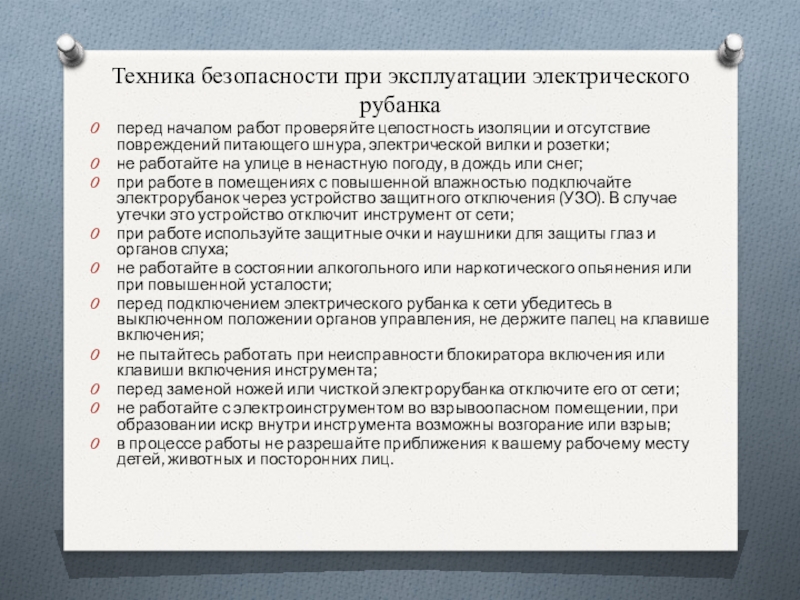

Техника безопасности при эксплуатации электрического рубанкаперед началом работ проверяйте целостность изоляции и отсутствие повреждений питающего шнура, электрической
Текст слайда:

Техника безопасности при эксплуатации электрического рубанка


перед началом работ проверяйте целостность изоляции и отсутствие повреждений питающего шнура, электрической вилки и розетки;
не работайте на улице в ненастную погоду, в дождь или снег;
при работе в помещениях с повышенной влажностью подключайте электрорубанок через устройство защитного отключения (УЗО). В случае утечки это устройство отключит инструмент от сети;
при работе используйте защитные очки и наушники для защиты глаз и органов слуха;
не работайте в состоянии алкогольного или наркотического опьянения или при повышенной усталости;
перед подключением электрического рубанка к сети убедитесь в выключенном положении органов управления, не держите палец на клавише включения;
не пытайтесь работать при неисправности блокиратора включения или клавиши включения инструмента;
перед заменой ножей или чисткой электрорубанка отключите его от сети;
не работайте с электроинструментом во взрывоопасном помещении, при образовании искр внутри инструмента возможны возгорание или взрыв;
в процессе работы не разрешайте приближения к вашему рабочему месту детей, животных и посторонних лиц.

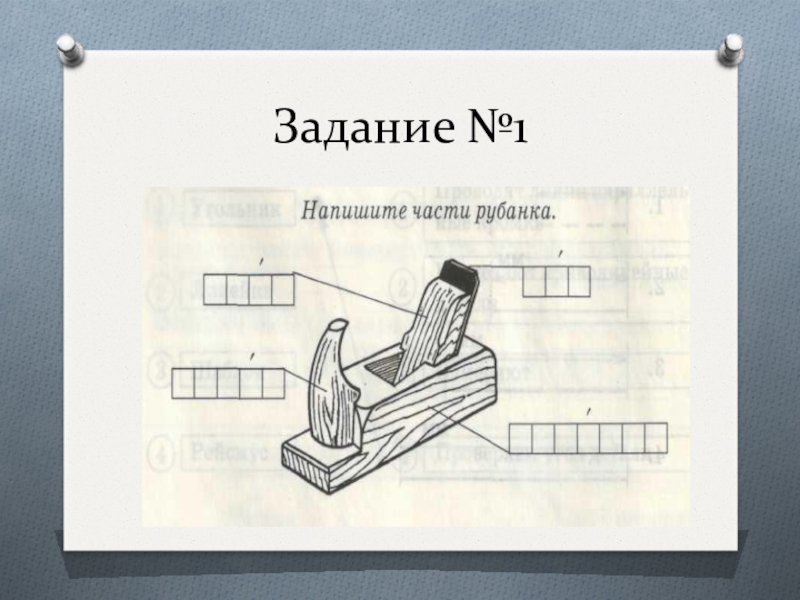

Слайд 8
Задание №1
Текст слайда:

Задание №1


Слайд 9
Задание №2
Текст слайда:

Задание №2

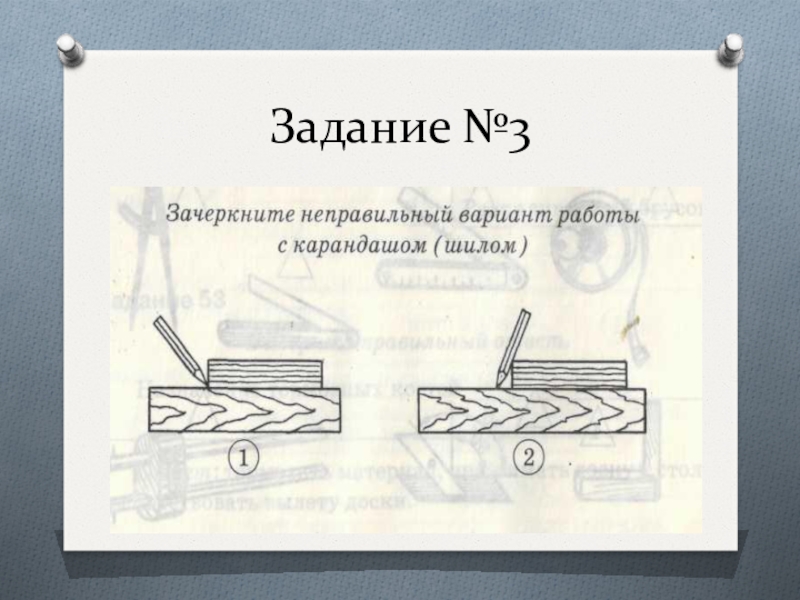

Слайд 10
Задание №3
Текст слайда:

Задание №3


Слайд 11
Задание №4
Текст слайда:

Задание №4


1. Ровные и гладкие поверхности из древесины получают с помощью:
А) Лучковой пилы;
Б) Рубанка;
В) Ножовки.
2. Из каких частей состоит дерево?
А) Крона, ствол, листья;
Б) Листья, хвоя, корни;
В) Корни, ствол, крона.
3. Чем отличается стамеска от долота?
А) Углом заточки;
Б) Толщиной лезвия;
В) Наличием второго предохранительного кольца на ручке.
4. Что является рабочим местом столяра?
А) Слесарный верстак;
Б) Станок;
В) Столярный верстак.
5. Способом обработки древесины является:
А) Пиление;
Б) Строгание, сверление;
В) Все перечисленные.
6. Видом художественной обработки древесины является:
А) Сверление;
Б) Резьба;
В) Пиление.
