Презентация, доклад по спецтехнологии Сварочный пост и инструменты для сварщика

передвижным

для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и др. работ с одновременным удалением из зоны рабочего места загрязненного воздуха, пыли, продуктов горения.
Удаление вредных веществ осуществляется с помощью подъемно-вытяжного устройства (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 2,8 м вокруг него, что значительно повышает функциональные возможности данной модели при использовании в качестве поста сварки. Стол сварщика оборудован вентилятором, подключается к общезаводской (общецеховой) системе вентиляции.

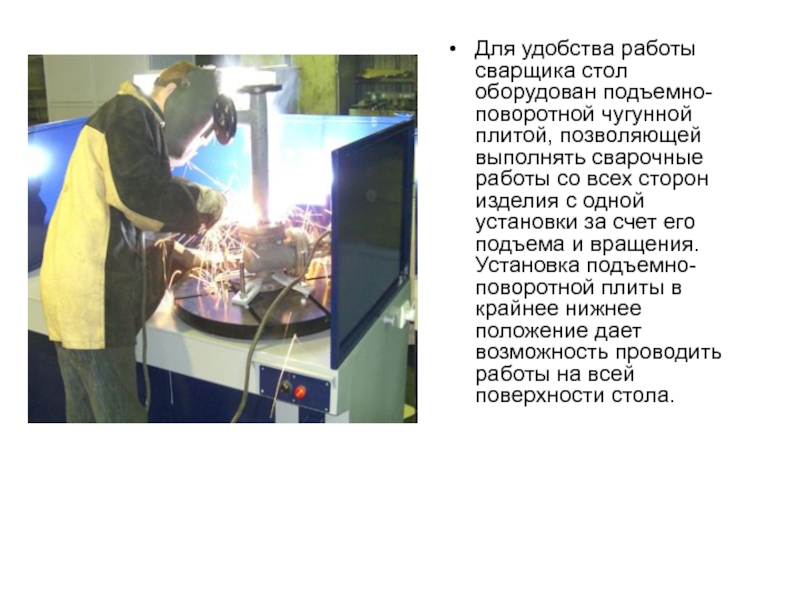

сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола.

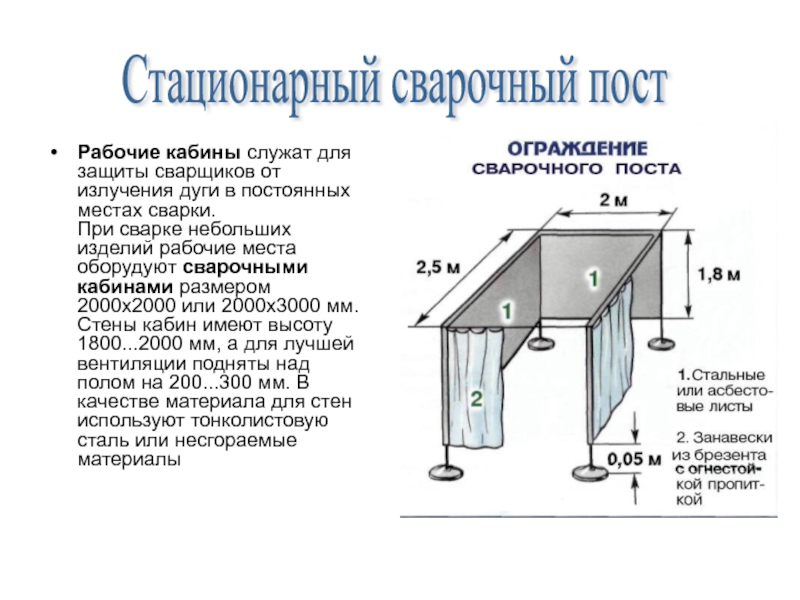

местах сварки. При сварке небольших изделий рабочие места оборудуют сварочными кабинами размером 2000x2000 или 2000х3000 мм. Стены кабин имеют высоту 1800...2000 мм, а для лучшей вентиляции подняты над полом на 200...300 мм. В качестве материала для стен используют тонколистовую сталь или несгораемые материалы

Стационарный сварочный пост

сварочной дуги. Дверной проем в кабине закрывают брезентовым занавесом на кольцах, пропитанным огнестойким составом. Полы в кабинах настилают из огнеупорного материала: кирпича или бетона.

вентиляцией. Кроме общей вентиляции в них устанавливают местные отсосы, поглощающие вредные газы и пыль непосредственно из зоны сварки.

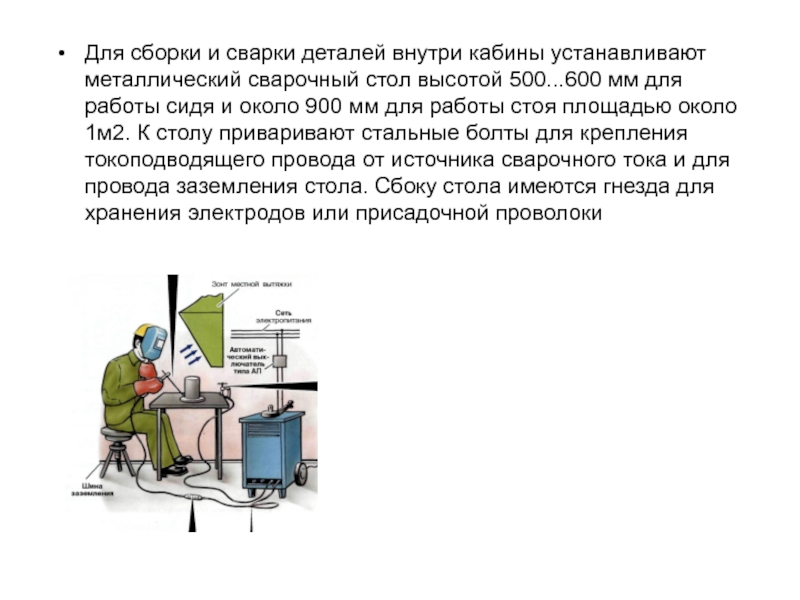

высотой 500...600 мм для работы сидя и около 900 мм для работы стоя площадью около 1м2. К столу приваривают стальные болты для крепления токоподводящего провода от источника сварочного тока и для провода заземления стола. Сбоку стола имеются гнезда для хранения электродов или присадочной проволоки

удобства работы в кабине устанавливают металлический стул с подъемным винтовым сиденьем, изготовленным из неэлектропроводного материала (дерево, пластмасса и др.). Под ногами у сварщика должен находиться резиновый коврик.

быть одно- или многопостовыми. На рабочем месте обычно размещают однопостовые источники питания. При питании сварочных постов от многопостовых источников сварочный ток разводят по кабинам с помощью токоподводящих проводов или шин. В кабине устанавливают рубильник или магнитный пускатель для включения сварочного тока.

зависят производительность и безопасные условия труда

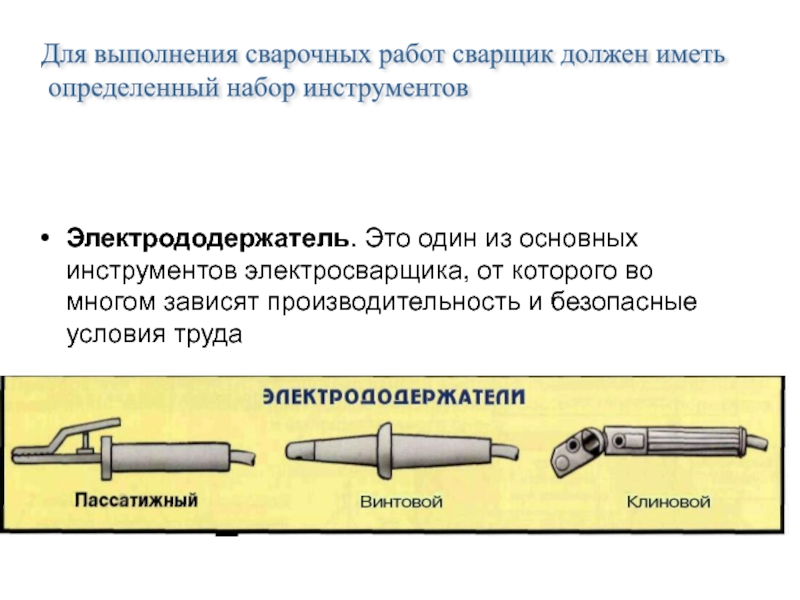

Для выполнения сварочных работ сварщик должен иметь определенный набор инструментов

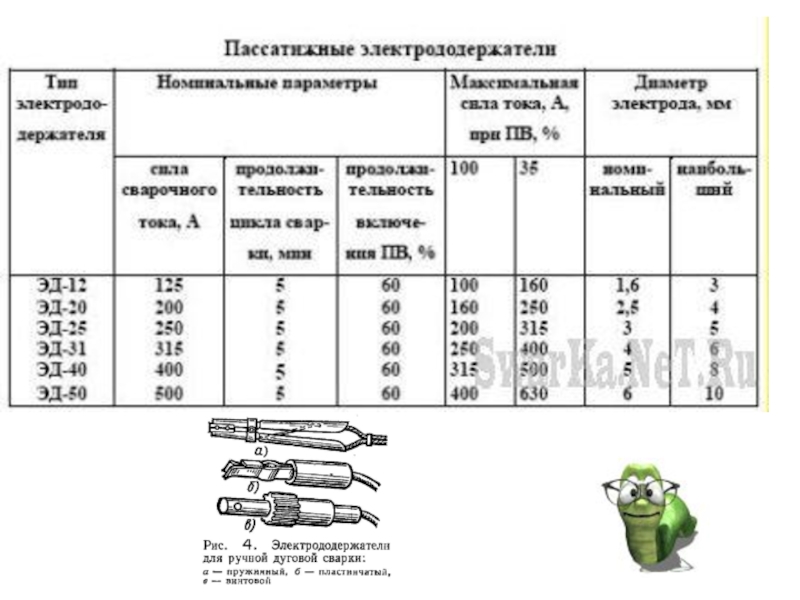

надежную изоляцию, не нагреваться при работе, обеспечивать быстрое и надежное закрепление электрода. В зависимости от способа крепления электродов различают защелочные, пассатижные, эксцентриковые и другие электрододержатели. Наиболее распространены пассатижные электрододержатели.

пластмассы. Масса щитка не должна превышать 0,48 кг, шлема — 0,6 кг. Их внутренняя поверхность должна быть гладкой, матовой, черного цвета. Щиток состоит из корпуса со смотровым окном и ручки, имеющей круглое поперечное сечение и длину не менее 120 мм. Шлем представляет собой защитное приспособление, надеваемое сварщиком на голову. Он состоит из корпуса со смотровым окном и наголовника, который должен обеспечивать два фиксированных положения корпуса: опущенное (рабочее) и откинутое назад.

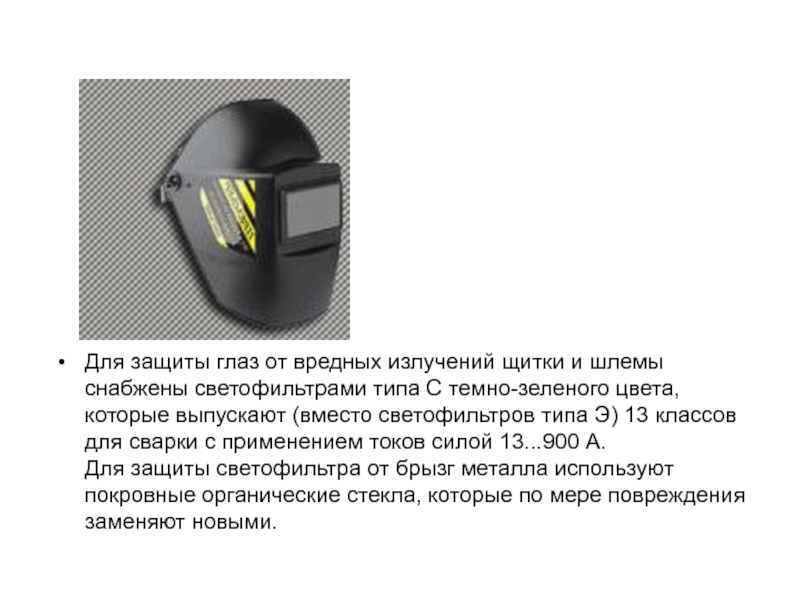

типа С темно-зеленого цвета, которые выпускают (вместо светофильтров типа Э) 13 классов для сварки с применением токов силой 13...900 А. Для защиты светофильтра от брызг металла используют покровные органические стекла, которые по мере повреждения заменяют новыми.

мм
высочайшая надежность при эксплуатации
сменная лицевая панель

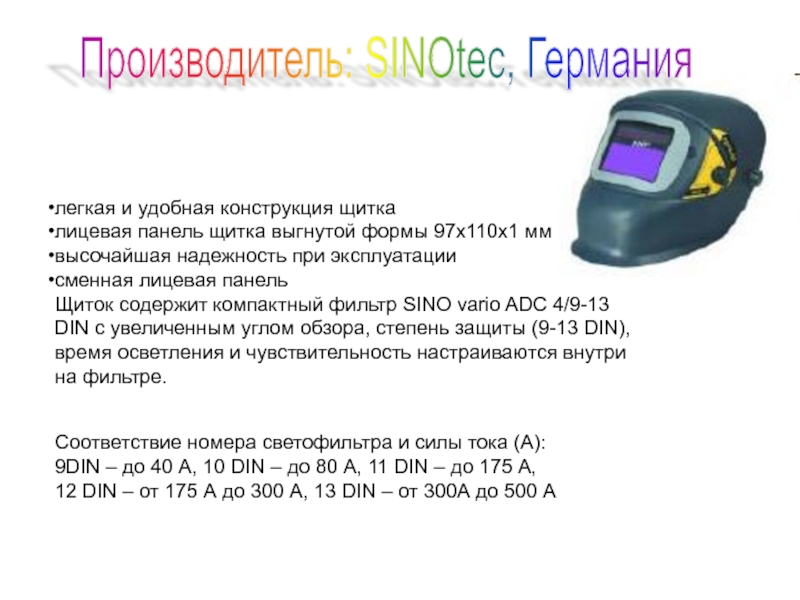

Щиток содержит компактный фильтр SINO vario ADC 4/9-13 DIN с увеличенным углом обзора, степень защиты (9-13 DIN), время осветления и чувствительность настраиваются внутри на фильтре.

Соответствие номера светофильтра и силы тока (A): 9DIN – до 40 А, 10 DIN – до 80 А, 11 DIN – до 175 А, 12 DIN – от 175 А до 300 А, 13 DIN – от 300А до 500 А

Производитель: SINOtec, Германия

технологий в области защиты работника и соответствуют всем требованиям стандарта DIN EN 12941. Современный дизайн и легкая прочная конструкция обеспечивают легкость и удобство использования. Электронное управление и слежение за воздушным потоком обеспечивают оптимальную безопасность.
Комплект поставки системы SINOair

ADC
- фильтровентиляционный блок SINOair Kombi
Optiweld SINOair - сварочный шлем с воздухоподводящим каналом и лицевым уплотнением, без светофильтра (светофильтр заказывается отдельно), исполнение без отверстия под потенциометр (OL) или с отверстием (ML).
SINOair Pro Flow Control - фильтровентиляционный блок. Регулируемый 7-ми ступенчатый фильтровентиляционный блок в комплекте с аккумулятором 4,8 В (10 часов при 140 л/мин или 6 часов при 210 л/мин), пояс, шланг, зарядное устройство и фильтр Р3 (для частиц), 1350 г.

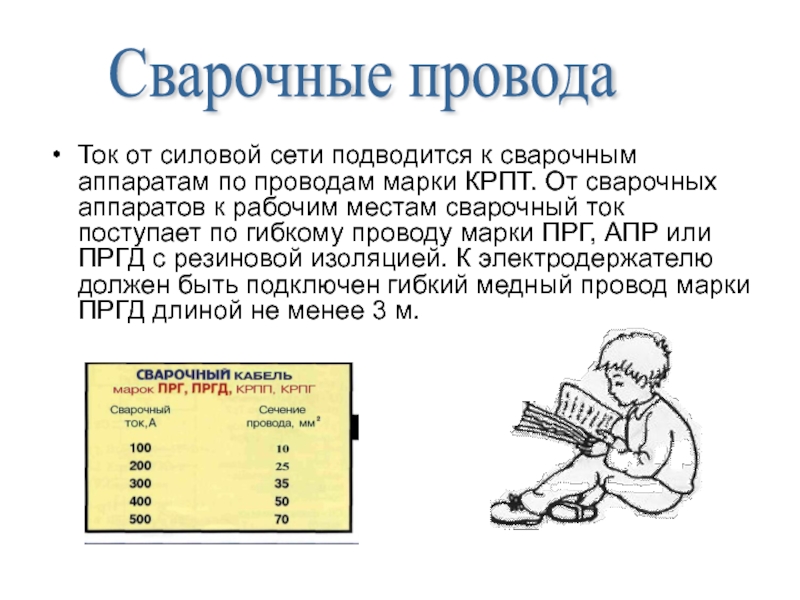

КРПТ. От сварочных аппаратов к рабочим местам сварочный ток поступает по гибкому проводу марки ПРГ, АПР или ПРГД с резиновой изоляцией. К электродержателю должен быть подключен гибкий медный провод марки ПРГД длиной не менее 3 м.

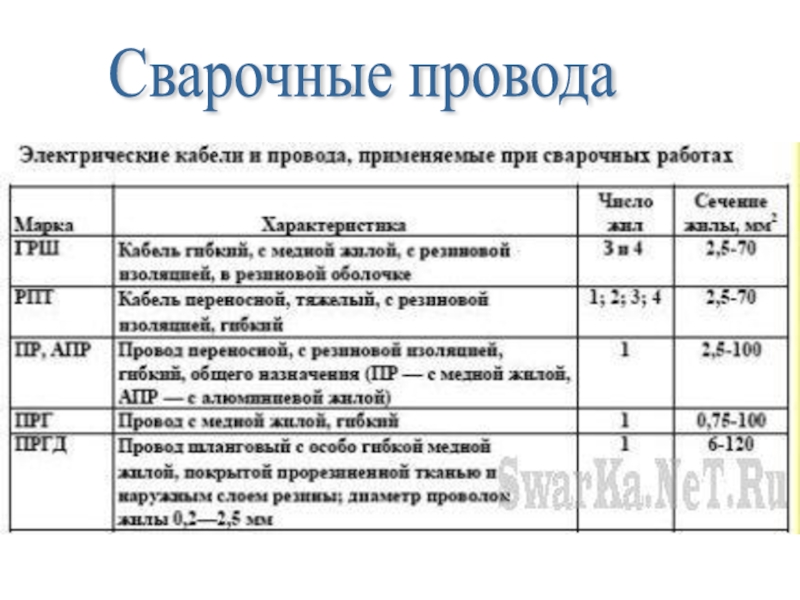

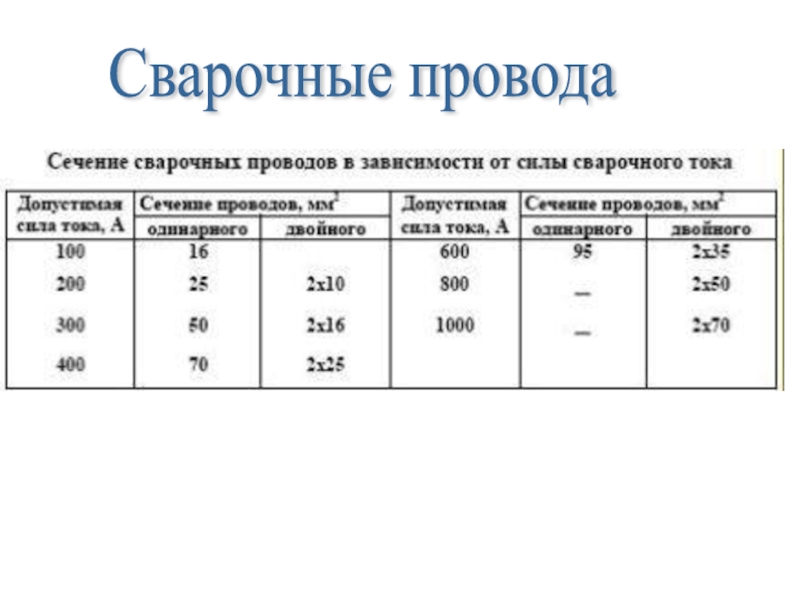

Сварочные провода

более 30...40 м, так как при большой длине проводов напряжение в них значительно падает, что приводит к уменьшению напряжения дуги. Для соединения сварочных проводов применяют специальные муфты, медные наконечники и болты. Температура нагрева проводов не более 70°С.

Сварочные провода

которые токопроводящий провод впаивают высокотемпературным припоем или закрепляют механически

инструмент сварщика

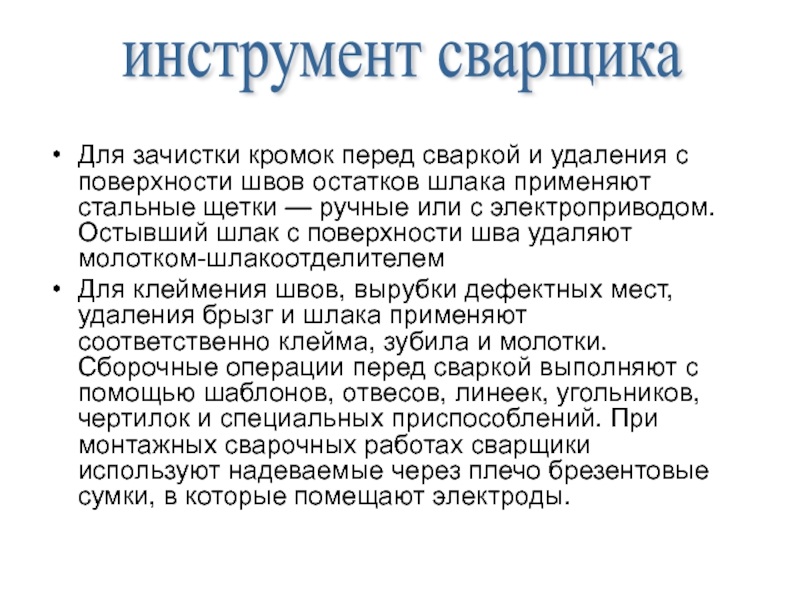

шлака применяют стальные щетки — ручные или с электроприводом. Остывший шлак с поверхности шва удаляют молотком-шлакоотделителем
Для клеймения швов, вырубки дефектных мест, удаления брызг и шлака применяют соответственно клейма, зубила и молотки. Сборочные операции перед сваркой выполняют с помощью шаблонов, отвесов, линеек, угольников, чертилок и специальных приспособлений. При монтажных сварочных работах сварщики используют надеваемые через плечо брезентовые сумки, в которые помещают электроды.

инструмент сварщика

шьют из брезента, сукна или асбестовой ткани. Одежду из прорезиненного материала не применяют, так как ее легко прожечь нагретыми металлическими частицами. Брюки должны прикрывать обувь для предохранения ног от ожога. Рукавицы могут быть брезентовыми или спилковыми.

Одежда сварщика

электродержателей вы знаете?
Какие требования предъявляются к электродержателям?
Какие требования предъявляются к шлемам и щиткам?
Какой марки провод используют для подвода тока от источника питания к месту сварки?
Какая максимальная длина провода допустима от источника питания к месту сварки? Почему?
Для чего используются зажимы?
Какой инструмент используют для очистки шва от шлака?
Какие требования предъявляют к одежде сварщика?
Почему нельзя одевать одежду из прорезиненного материала?

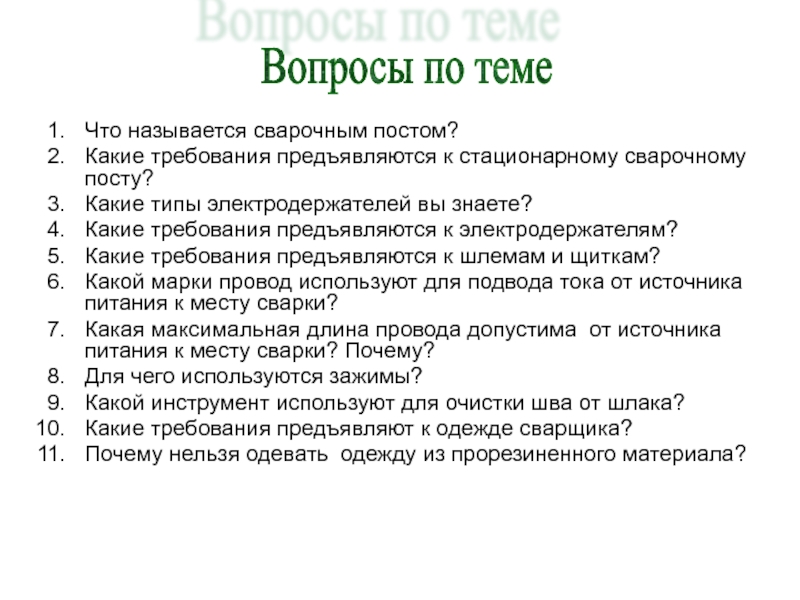

Вопросы по теме
