Презентация, доклад по специальной технологии на тему Силы резания при точении

составляющие.

станок;

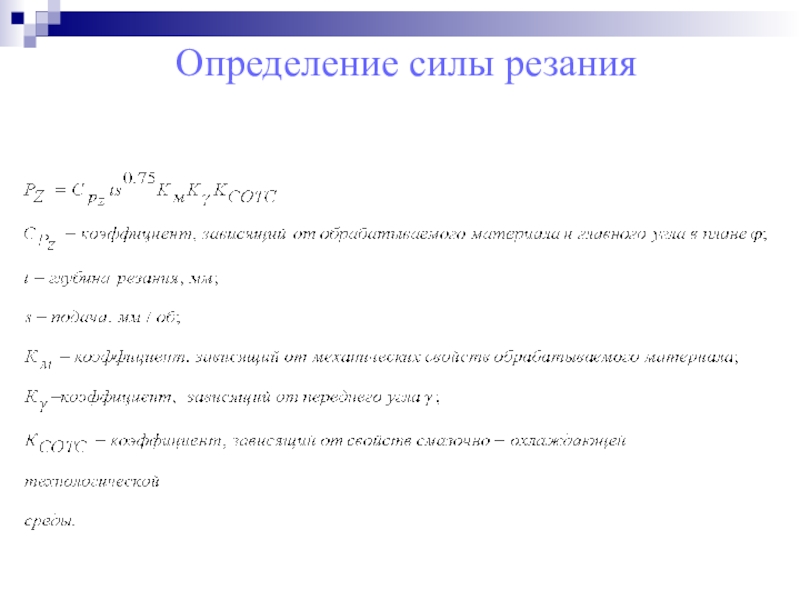

Определение силы резания Рz;
Факторы, влияющие на силу резания.

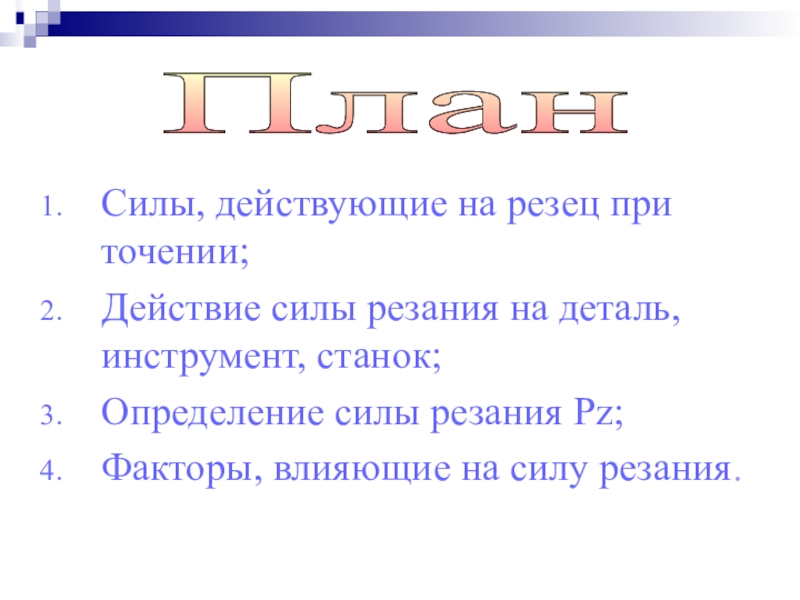

План

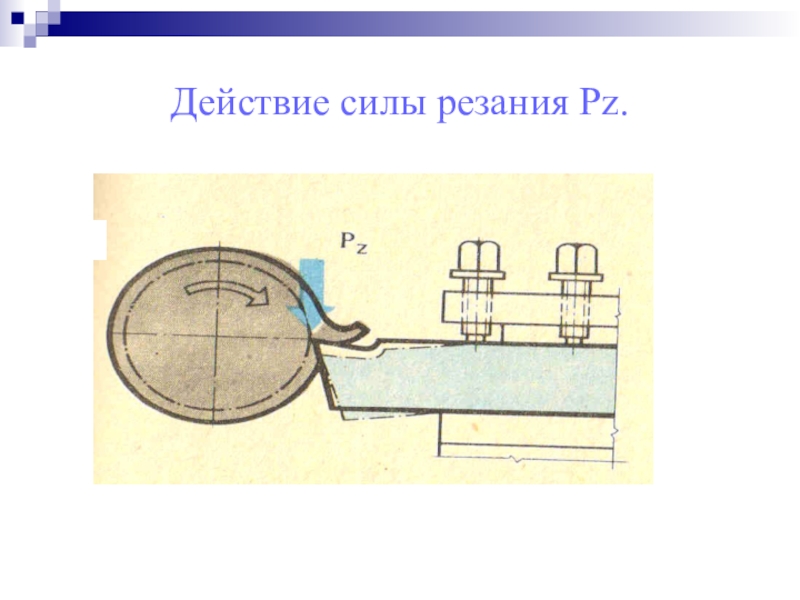

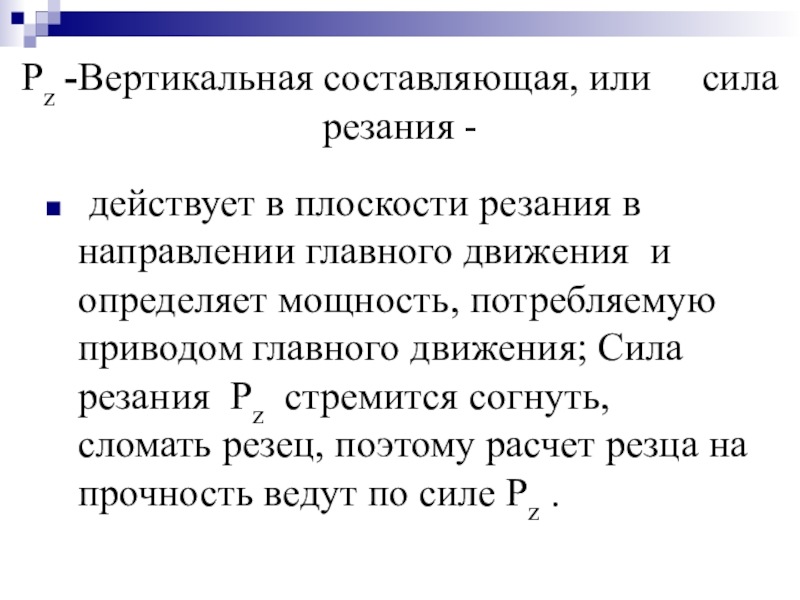

плоскости резания в направлении главного движения и определяет мощность, потребляемую приводом главного движения; Сила резания Рz стремится согнуть, сломать резец, поэтому расчет резца на прочность ведут по силе Рz .

-

действующая в сторону, противоположную направлению подачи, и препятствует движению подачи. По этой силе рассчитывают механизм подачи станка.

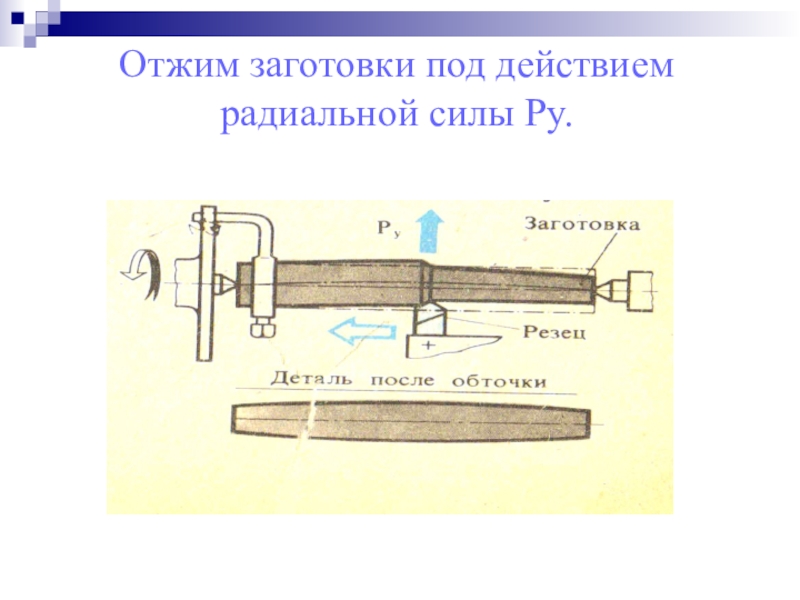

к оси заготовки, она направлена вдоль оси резца, стремится отжать резец от заготовки, и воспринимается болтами резцедержателя.

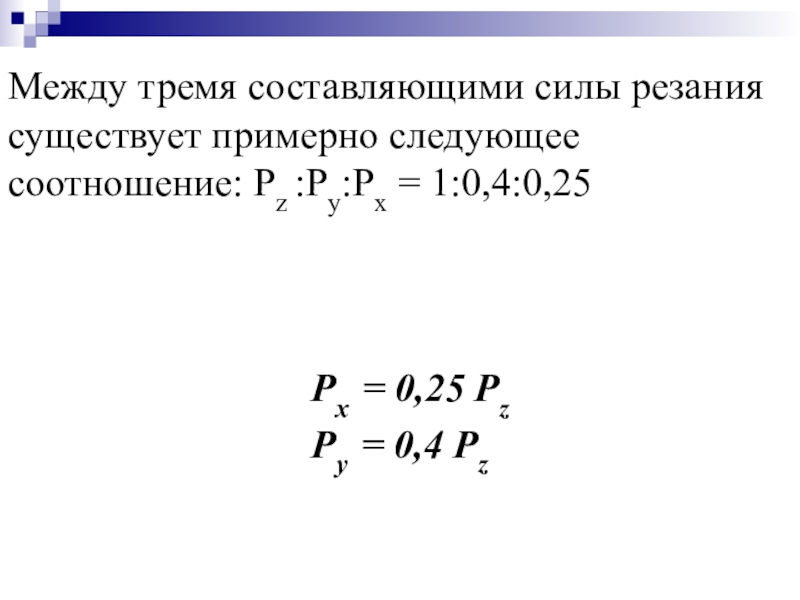

= 1:0,4:0,25

Pх = 0,25 Pz
Pу = 0,4 Pz

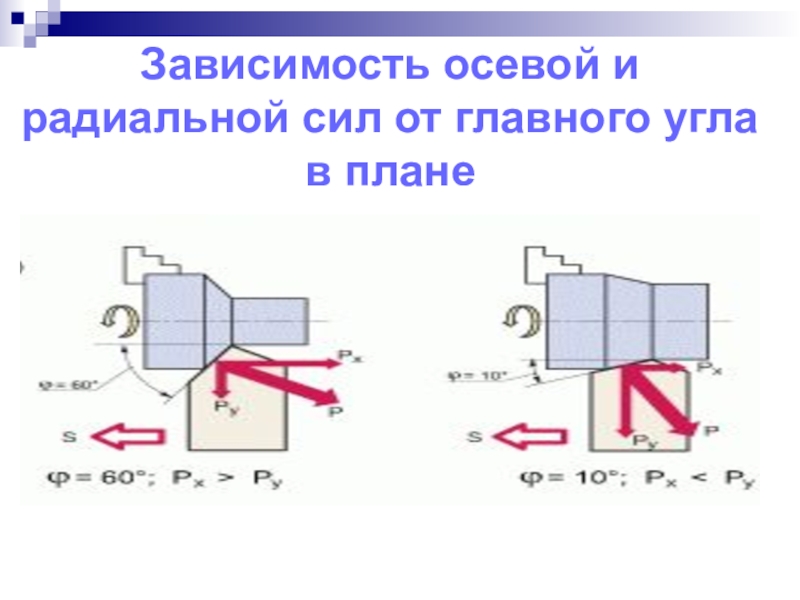

плане φ: чем больше φ, тем меньше Ру. При φ = 45◦ Ру= Рх.

Упорные проходные резцы с углом
φ = 90˚ работают, не создавая отжимающей силы Ру, поэтому их применяют для обтачивания нежестких заготовок.
