Слайд 1Ремонт магнитопровода силового трансформатора
Выполнили студенты группы 481-э:
Махлягин Дмитрий
Гатыч Даниил

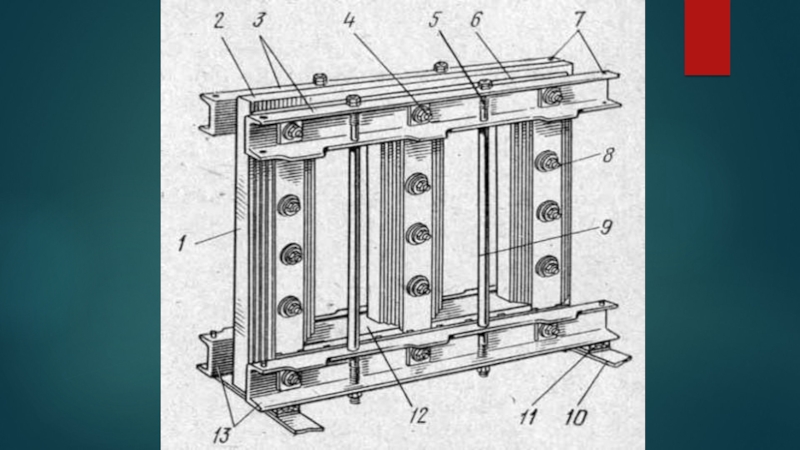

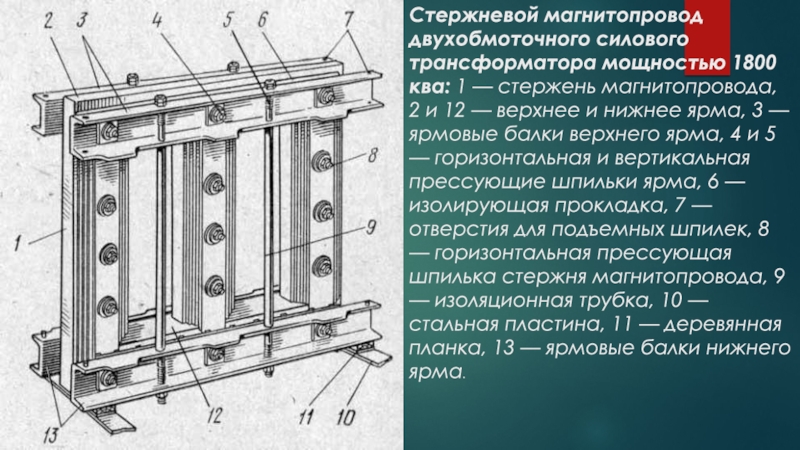

Слайд 2Стержневой магнитопровод двухобмоточного силового трансформатора мощностью 1800 ква: 1 — стержень магнитопровода,
2 и 12 — верхнее и нижнее ярма, 3 — ярмовые балки верхнего ярма, 4 и 5 — горизонтальная и вертикальная прессующие шпильки ярма, 6 — изолирующая прокладка, 7 — отверстия для подъемных шпилек, 8 — горизонтальная прессующая шпилька стержня магнитопровода, 9 — изоляционная трубка, 10 — стальная пластина, 11 — деревянная планка, 13 — ярмовые балки нижнего ярма.
Слайд 3Магнитопроводы, поступающие в ремонт, нуждаются преимущественно в частичном ремонте, реже —
в ремонте с полной разборкой и перешихтовкой активной стали.
При частичном ремонте магнитопровода нет необходимости в его полной разборке.
Необходимость ремонта с полной разборкой и перешихтовкой возникает при таких тяжелых повреждениях, как «пожар стали», при котором может выйти из строя значительная часть пластин активной стали магнитопровода и изоляционных деталей.
Подготовка к ремонту. В состав работ по подготовке к ремонту входит подготовка рабочей площадки (освещение рабочего места, расстановка необходимого инвентаря и вспомогательного оборудования, удобная для работы раскладка инструмента и материалов, обеспечение средствами безопасности труда и оказания первой медицинской помощи и др.).
Слайд 4Дефектовка магнитопровода
Дефектовка магнитопровода является частью общей дефектовки трансформатора, вышедшего в ремонт
в результате аварии (или аварийного состояния). Основная цель дефектовки — определение объема работ, необходимого для ремонта магнитопровода.
Требования, предъявляемые к дефектовке магнитопроводов,
могут иметь различный характер.
Например, если известно, что ремонт трансформатора не связан с неисправностями в его магнитной системе, то требуется лишь уточнение качества межлистовой изоляции пластин или габаритных размеров магнитопровода. Если известно наличие неисправностей в магнитной системе и магнитопровод нуждается в капитальном ремонте, то требуется не только выявление характера и местоположения этих неисправностей, но и уточнение причин, их вызвавших. На основании дефектовки определяются объем ремонта, место (рабочая площадка) для его проведения, необходимый материал, оснастка, оборудование, инструмент
и выполняется проект организации ремонта.
Слайд 5Виды неисправностей
Общее нарушение межлистовой изоляции магнитопровода ввиду старения;
Выгорание сердечника магнитопровода;
Повреждение изоляции
шпилек;
Местное нарушение межлистовой изоляции;
Ослабление прессовки магнитопровода (ввиду усадки стали магнитопровода или разбалчивания);
Ослабление прессовки стыков;
Разрушение изолирующих прокладок в стыках.
Слайд 6Основные операции при ремонте
Разборка магнитопровода
Замена изоляции стяжных шпилек
Удаление старой изоляции листов
стали
Изолирование листов
При ремонтах после «пожара стали» изготавливают новые листы стали
Измерение сопротивления изоляции
Рассмотрим каждую операцию подробнее
Слайд 7Разборка магнитопровода
Ремонтные работы: Откручивают верхние гайки вертикальных шпилек и гайки горизонтальных
прессующих шпилек. Снимают ярмовые балки. Расшихтовывают верхнее ярмо со стороны ВН и НН одновременно. Эскизируют взаимное расположение пластин двух последних слоев активной стали магнитопровода. Связывают верхние концы пластин, продевая кусок проволоки в отверстие для стержня. Демонтируют обмотки
Примечание: Извлекают шпильки из ярма. Маркируют балку надписью «сторона ВН» или «сторона НН». Расшихтовывают, вынимая по 2—3 пластины, не перемешивая, связывают в пакет. Укладка пластин после ремонта должна соответствовать заводской.

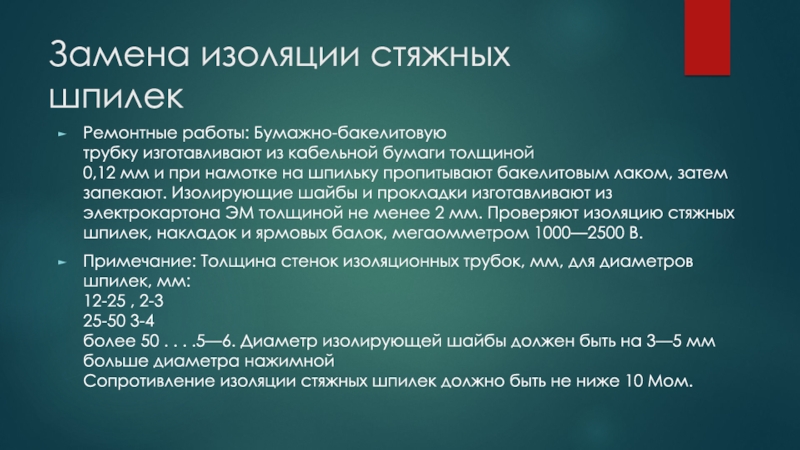

Слайд 9Замена изоляции стяжных шпилек
Ремонтные работы: Бумажно-бакелитовую
трубку изготавливают из кабельной бумаги толщиной
0,12
мм и при намотке на шпильку пропитывают бакелитовым лаком, затем запекают. Изолирующие шайбы и прокладки изготавливают из электрокартона ЭМ толщиной не менее 2 мм. Проверяют изоляцию стяжных шпилек, накладок и ярмовых балок, мегаомметром 1000—2500 В.
Примечание: Толщина стенок изоляционных трубок, мм, для диаметров шпилек, мм:
12-25 , 2-3
25-50 3-4
более 50 . . . .5—6. Диаметр изолирующей шайбы должен быть на 3—5 мм больше диаметра нажимной
Сопротивление изоляции стяжных шпилек должно быть не ниже 10 Мом.
Слайд 10Удаление старой изоляции листов стали
Ремонтные работы: Удаляют старую изоляцию стальными щетками
или кипячением листов в воде, если они покрыты бумажной изоляцией.
Примечание: Можно применять обжиг листов с равномерным нагревом при температуре 250— 300°С в течение 3 мин.

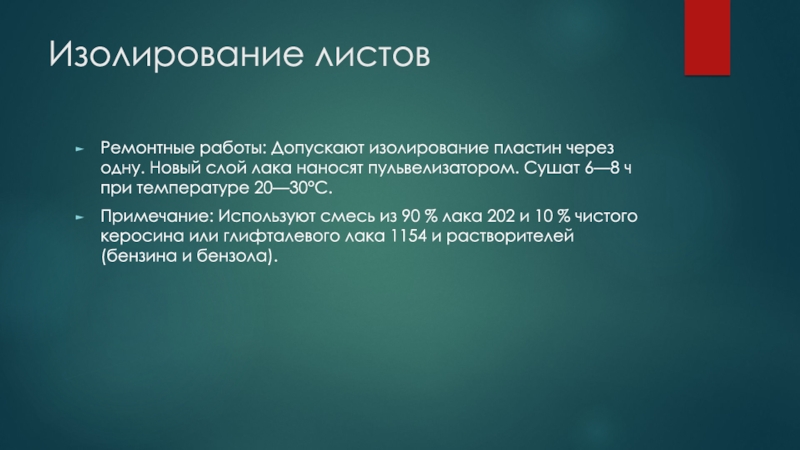

Слайд 11Изолирование листов
Ремонтные работы: Допускают изолирование пластин через одну. Новый слой лака
наносят пульвелизатором. Сушат 6—8 ч при температуре 20—30°С.
Примечание: Используют смесь из 90 % лака 202 и 10 % чистого керосина или глифталевого лака 1154 и растворителей (бензина и бензола).

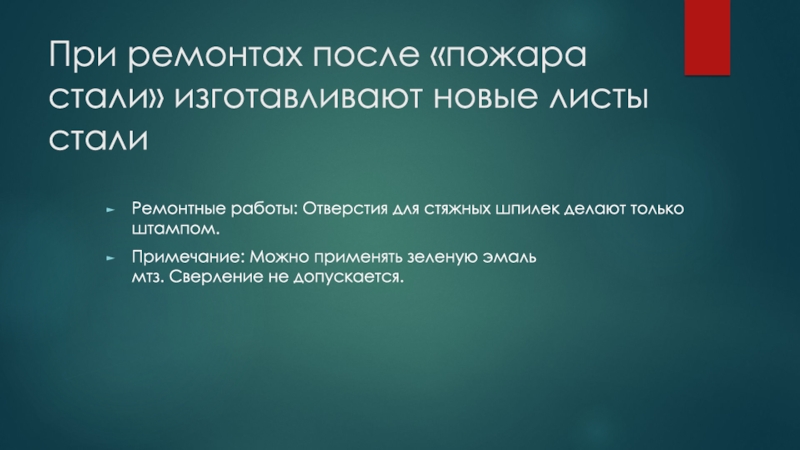

Слайд 12При ремонтах после «пожара стали» изготавливают новые листы стали
Ремонтные работы: Отверстия
для стяжных шпилек делают только штампом.
Примечание: Можно применять зеленую эмаль
мтз. Сверление не допускается.
Слайд 13Измерение сопротивления изоляции
Ремонтные работы: Сопротивление межлистовой изоляции измеряют методом амперметра-вольтметра.
Примечание: Сопротивление
не должно отличаться от заводских данных более чем в два раза.
