Презентация, доклад по предмету : Основы слесарных и сборочных работ
Содержание
- 1. Презентация по предмету : Основы слесарных и сборочных работ
- 2. Знать:Свойства материалов, назначение и характеристики заклепокУметь:- Размечать

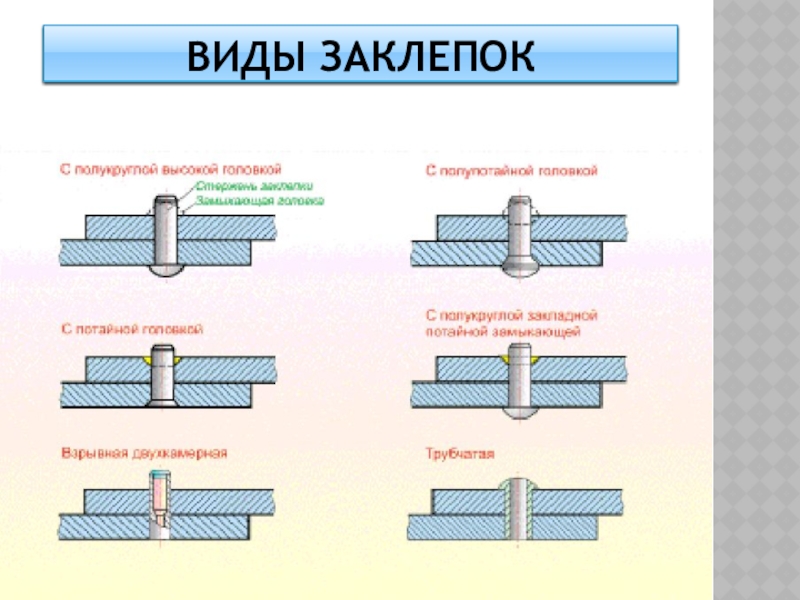

- 3. Виды заклепок
- 4. Технический процесс клепкиОсаживание стержня заклепкиПридание формы замыкающей головке при помощи молотка
- 5. Виды заклепочных швовОднорядные внахлесткуОднорядные в стыковом соединении
- 6. Виды заклепочных швовОднорядные в стыковом соединении с
- 7. Приспособления для клёпкиПри расклёпывании металл упрочняется, поэтому
- 8. Приспособления для клёпкиПод закладную головку ставят массивную

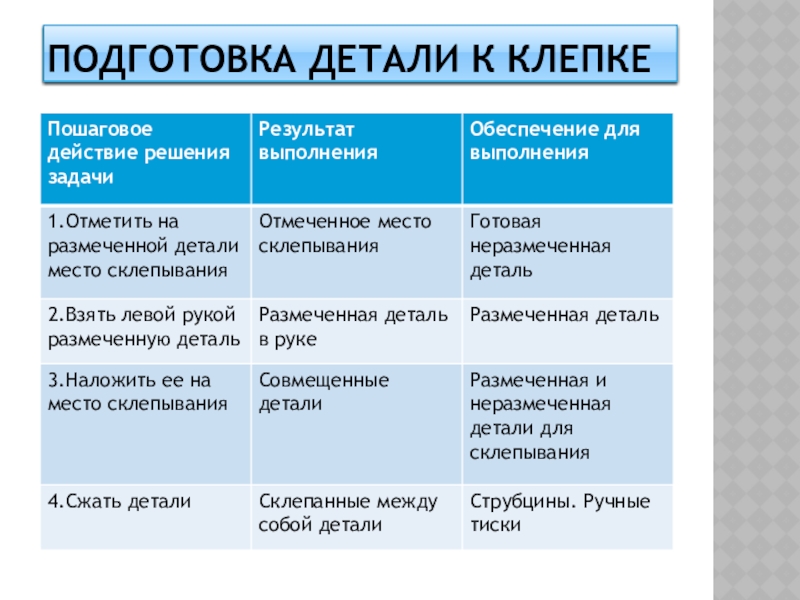

- 9. Подготовка детали к клепке
- 10. Подготовка детали к клепке (продолжение)
- 11. Основные дефекты при клепке
Знать:Свойства материалов, назначение и характеристики заклепокУметь:- Размечать заготовку, пользоваться сверлильным, слесарным технологическим оборудованием, контрольно-измерительным инструментомСегодня на уроке

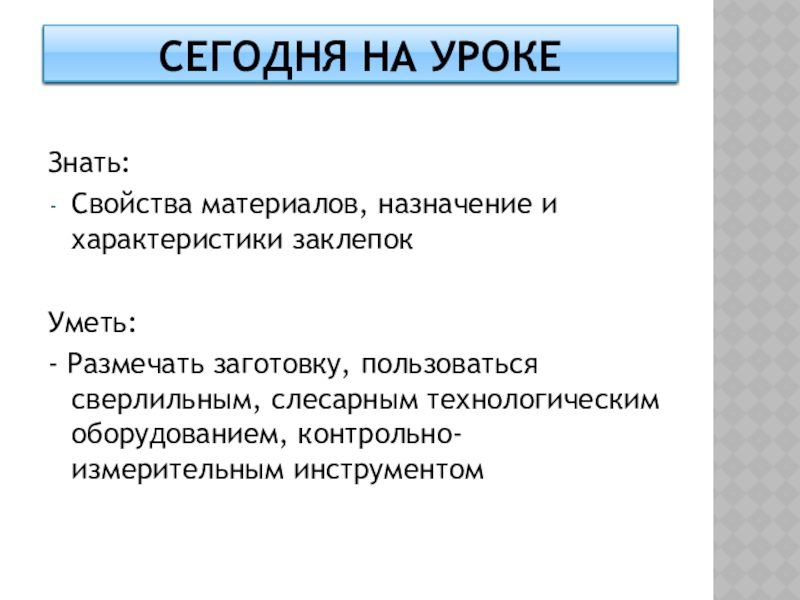

Слайд 2Знать:
Свойства материалов, назначение и характеристики заклепок
Уметь:
- Размечать заготовку, пользоваться сверлильным, слесарным
технологическим оборудованием, контрольно-измерительным инструментом
Сегодня на уроке

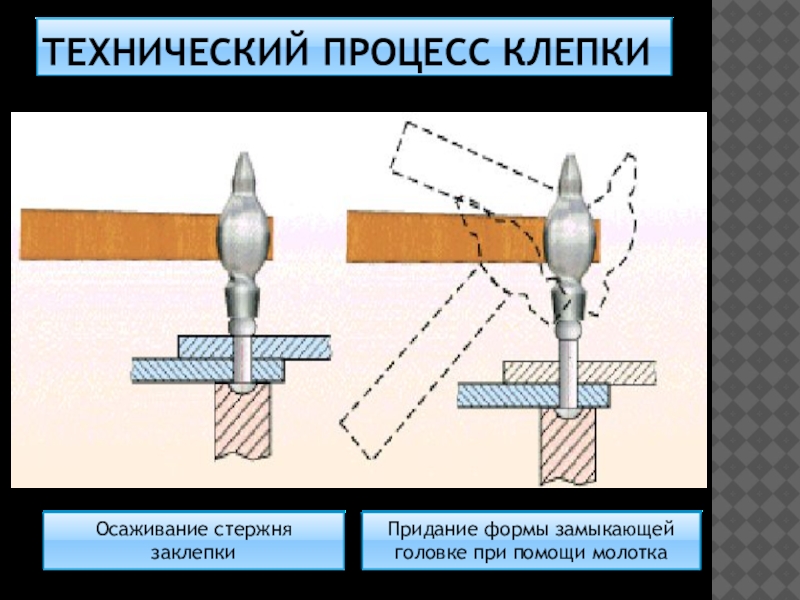

Слайд 4Технический процесс клепки
Осаживание стержня заклепки
Придание формы замыкающей головке при помощи молотка
Слайд 5Виды заклепочных швов
Однорядные внахлестку
Однорядные в стыковом соединении с двумя накладками
Длина
части стержня заклепки для образования замыкающей головки, определяется по формуле J= S + (0,8…1,2)d
J – длина стержня заклепки в мм;
S – толщина склепываемых листов в мм;
D – диаметр заклепки;
Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d
J – длина стержня заклепки в мм;
S – толщина склепываемых листов в мм;
D – диаметр заклепки;
Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d

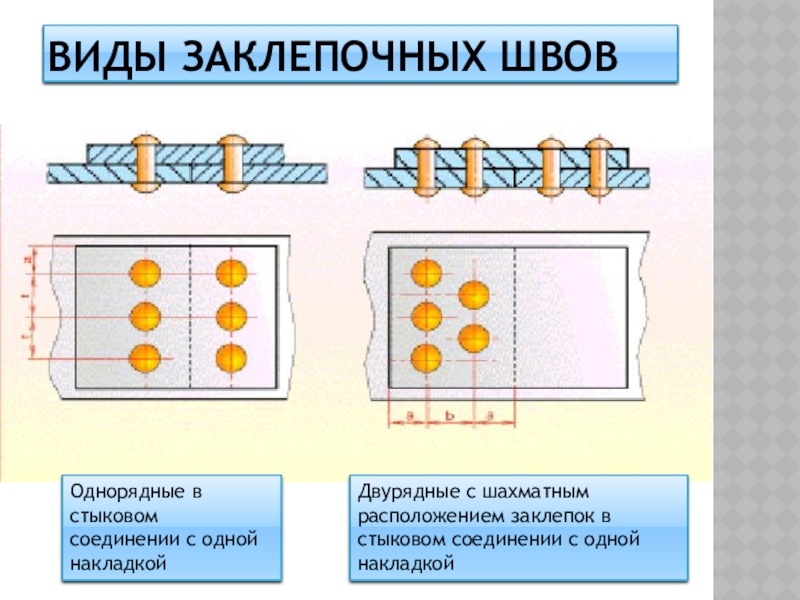

Слайд 6Виды заклепочных швов
Однорядные в стыковом соединении с одной накладкой
Двурядные с шахматным
расположением заклепок в стыковом соединении с одной накладкой

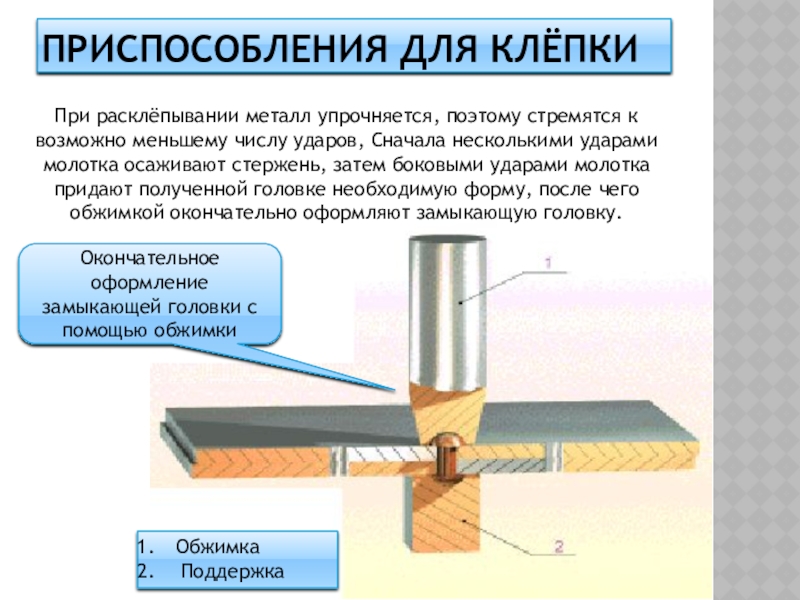

Слайд 7Приспособления для клёпки
При расклёпывании металл упрочняется, поэтому стремятся к возможно меньшему
числу ударов, Сначала несколькими ударами молотка осаживают стержень, затем боковыми ударами молотка придают полученной головке необходимую форму, после чего обжимкой окончательно оформляют замыкающую головку.
Окончательное оформление замыкающей головки с помощью обжимки
Обжимка
Поддержка

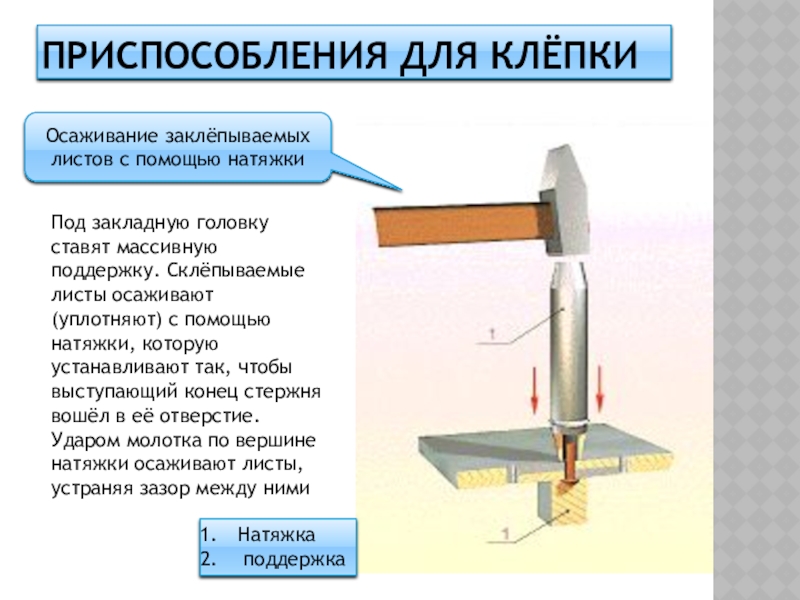

Слайд 8Приспособления для клёпки
Под закладную головку ставят массивную поддержку. Склёпываемые листы осаживают
(уплотняют) с помощью натяжки, которую устанавливают так, чтобы выступающий конец стержня вошёл в её отверстие. Ударом молотка по вершине натяжки осаживают листы, устраняя зазор между ними
Натяжка
поддержка
Осаживание заклёпываемых листов с помощью натяжки
