Презентация, доклад по предмету Допуски, посадки и технические измерения на тему Практическая работа по определению допусков и посадок шпоночных и шлицевых соединений
Содержание
- 1. Презентация по предмету Допуски, посадки и технические измерения на тему Практическая работа по определению допусков и посадок шпоночных и шлицевых соединений
- 2. Задача 1На валике неподвижно закреплена направляющая призматическая

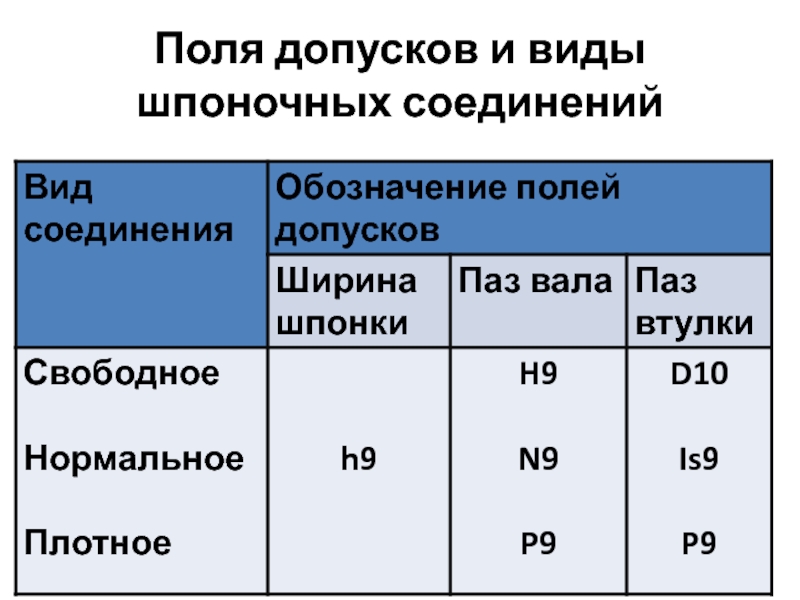

- 3. Поля допусков и виды шпоночных соединений
- 4. Предельные отклонения размеров шпонок и пазов по ширине b шпоночных соединений
- 5. Примеры решения задачи №1
- 6. Задача 1 Дано: ширина шпонки-14мм
- 7. Задача 1 Дано: ширина шпонки-14мм
- 8. Задача №2Установить годность пазов под призматическую шпонку по результатам измерений ширины паза
- 9. Пример решения задачи №2
- 10. Задача2 Дано: номинальная ширина паза 36мм
- 11. Задача №3Расшифровать условное обозначение шлицевого вала, втулки или соединения согласно заданного варианта:
- 12. Пример решения задачи №3
- 13. Задача 3
- 14. Задача№4Определить номинальные размеры, предельные отклонения и допуски центрирующих элементов шлицевого вала и отверстия в шлицевом соединении.
- 15. Пример решения задачи №4
- 16. + 0,021- 0,020- 0,041
- 17. + 0,060+0,030- 0,030
- 18. Рекомендуемые предельные отклонения диаметра D и d при центрировании по d мкм

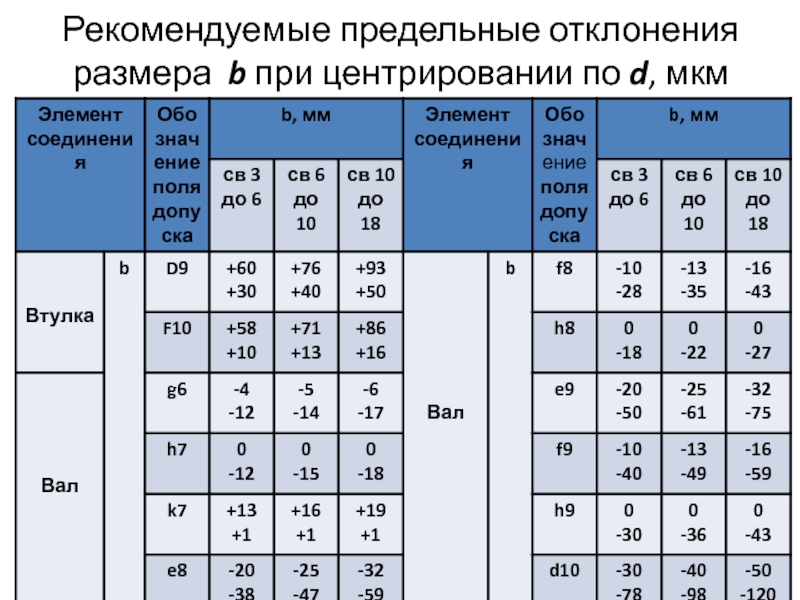

- 19. Рекомендуемые предельные отклонения размера b при центрировании по d, мкм

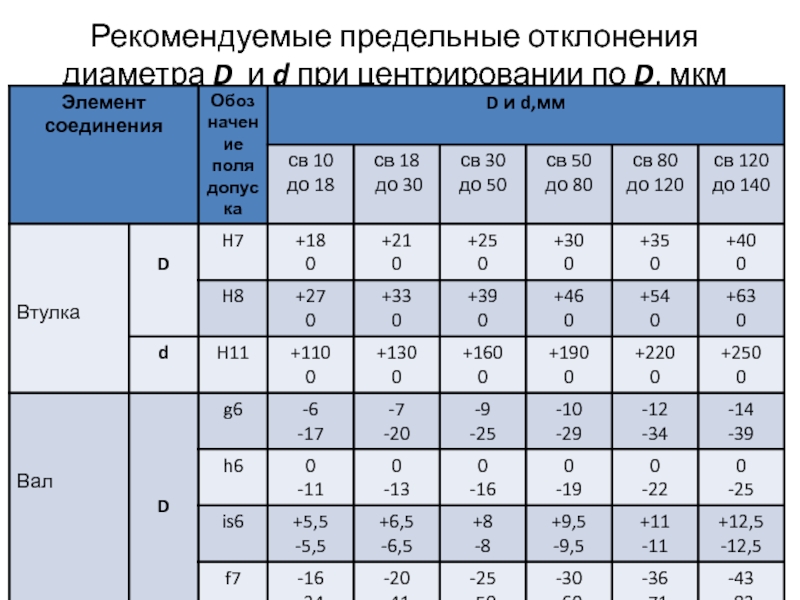

- 20. Рекомендуемые предельные отклонения диаметра D и d при центрировании по D, мкм
- 21. Рекомендуемые предельные отклонения размера b при центрировании по D, мкм

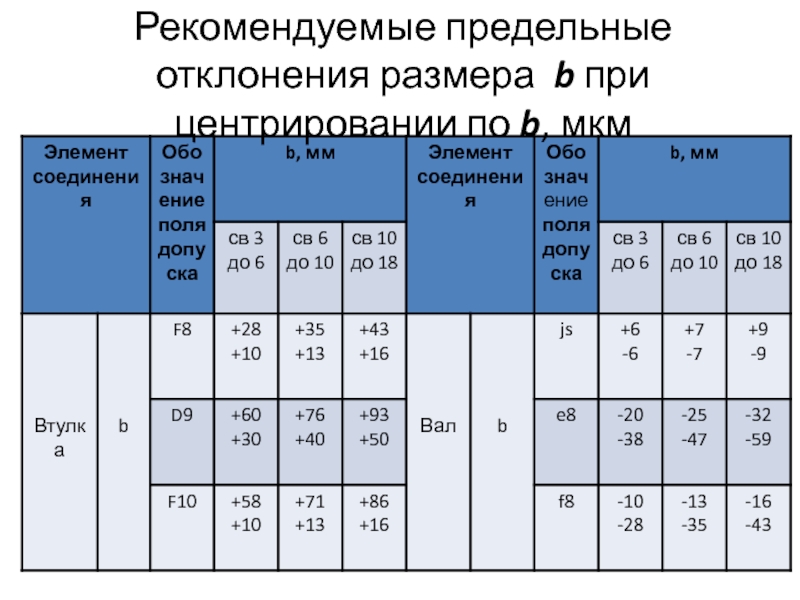

- 22. Рекомендуемые предельные отклонения размера b при центрировании по b, мкм

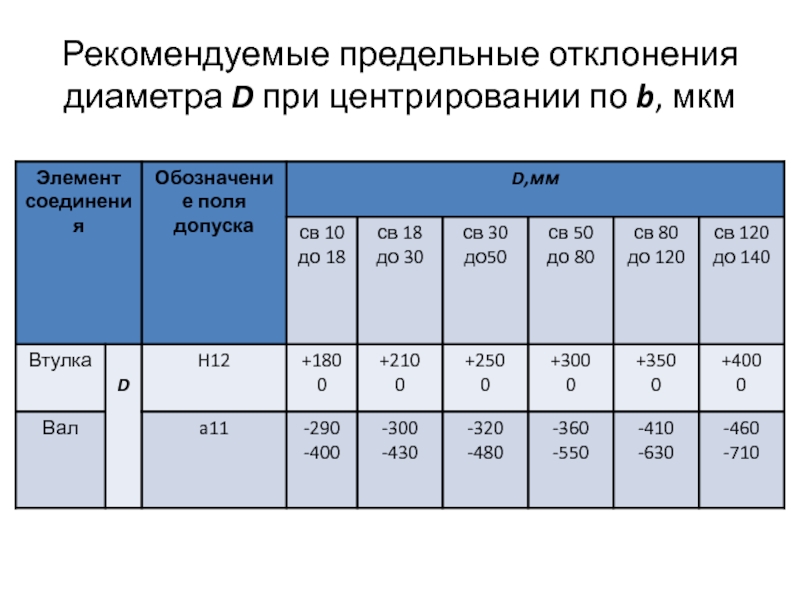

- 23. Рекомендуемые предельные отклонения диаметра D при центрировании по b, мкм
Задача 1На валике неподвижно закреплена направляющая призматическая шпонка; вдоль оси вала перемещается подвижно зубчатое колесо. Установить допуски и посадки шпоночного соединения согласно заданного варианта:

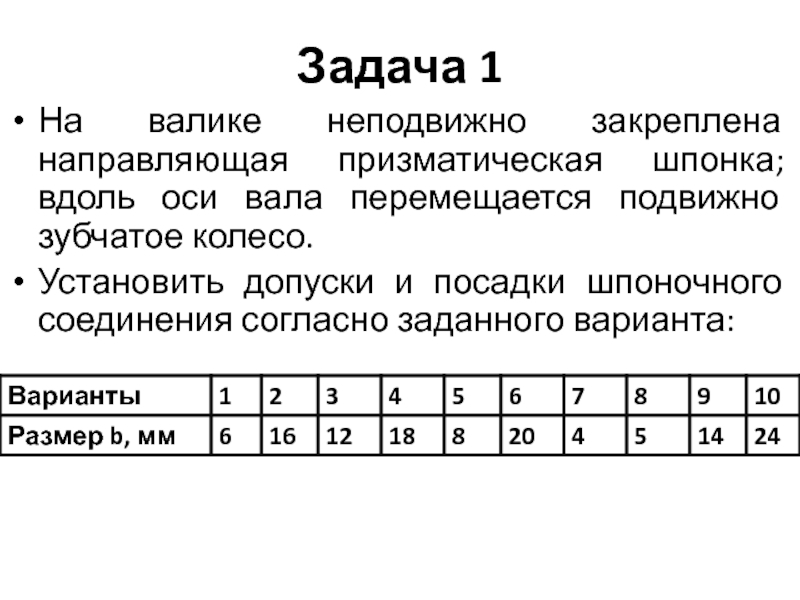

Слайд 2Задача 1
На валике неподвижно закреплена направляющая призматическая шпонка; вдоль оси вала
перемещается подвижно зубчатое колесо.
Установить допуски и посадки шпоночного соединения согласно заданного варианта:
Установить допуски и посадки шпоночного соединения согласно заданного варианта:

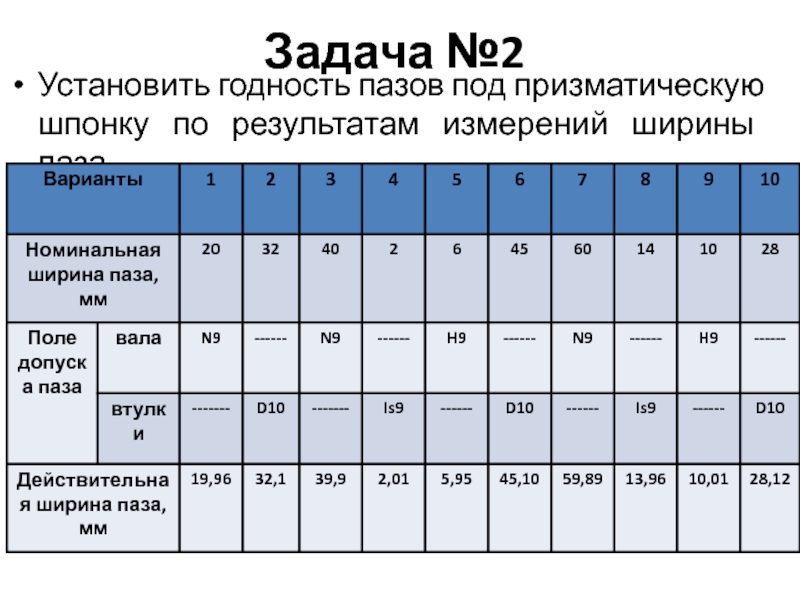

Слайд 8Задача №2
Установить годность пазов под призматическую шпонку по результатам измерений ширины
паза

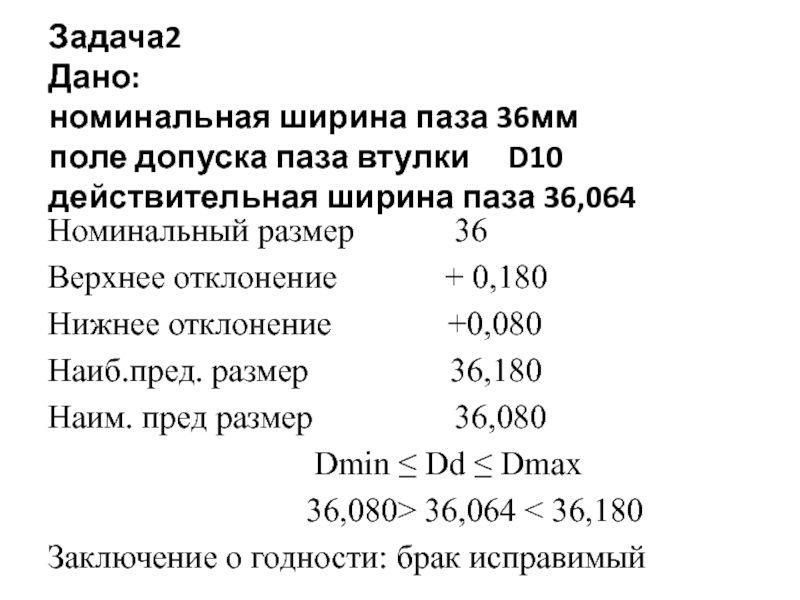

Слайд 10Задача2 Дано: номинальная ширина паза 36мм поле допуска паза втулки D10 действительная
ширина паза 36,064
Номинальный размер 36
Верхнее отклонение + 0,180
Нижнее отклонение +0,080
Наиб.пред. размер 36,180
Наим. пред размер 36,080
Dmin ≤ Dd ≤ Dmax
36,080> 36,064 < 36,180
Заключение о годности: брак исправимый

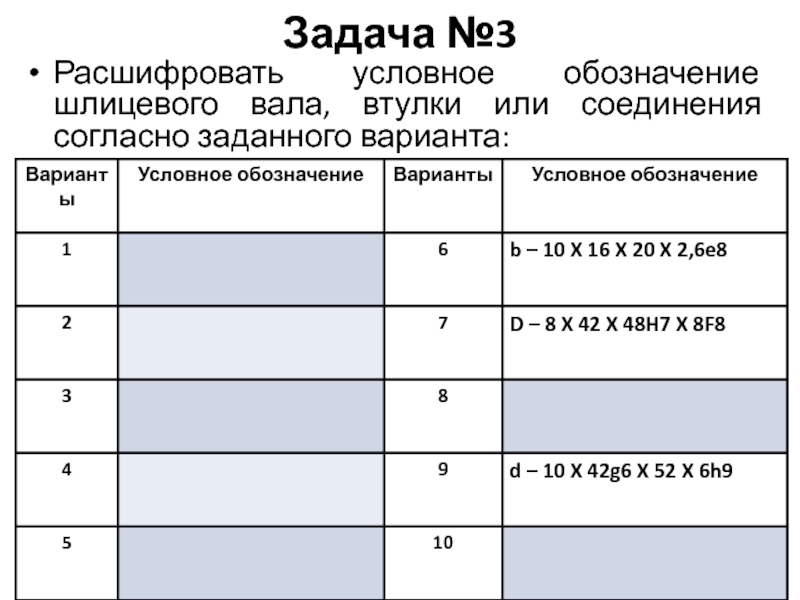

Слайд 11Задача №3
Расшифровать условное обозначение шлицевого вала, втулки или соединения согласно заданного
варианта:

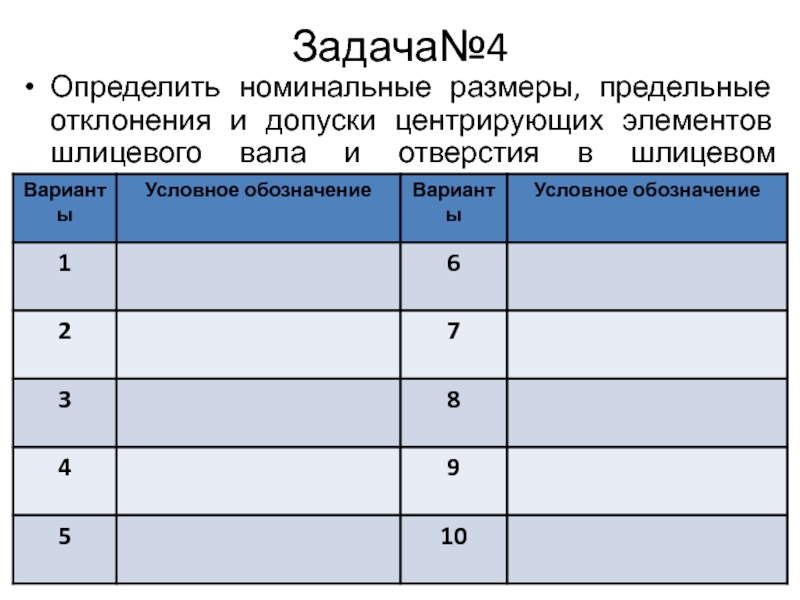

Слайд 14Задача№4
Определить номинальные размеры, предельные отклонения и допуски центрирующих элементов шлицевого вала
и отверстия в шлицевом соединении.
