Презентация, доклад по метрологии на тему Измерение фазового сдвига

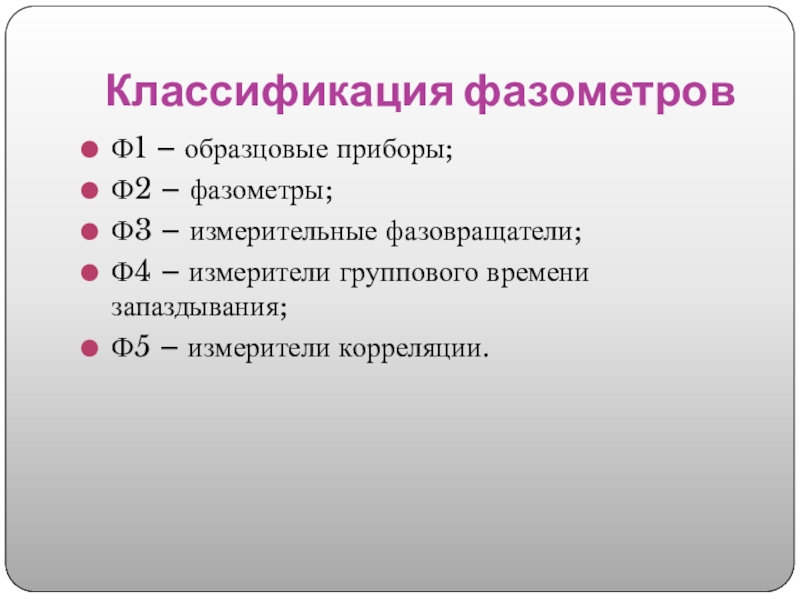

классификация фазометров, их метрологические характеристики;
контрольные вопросы;

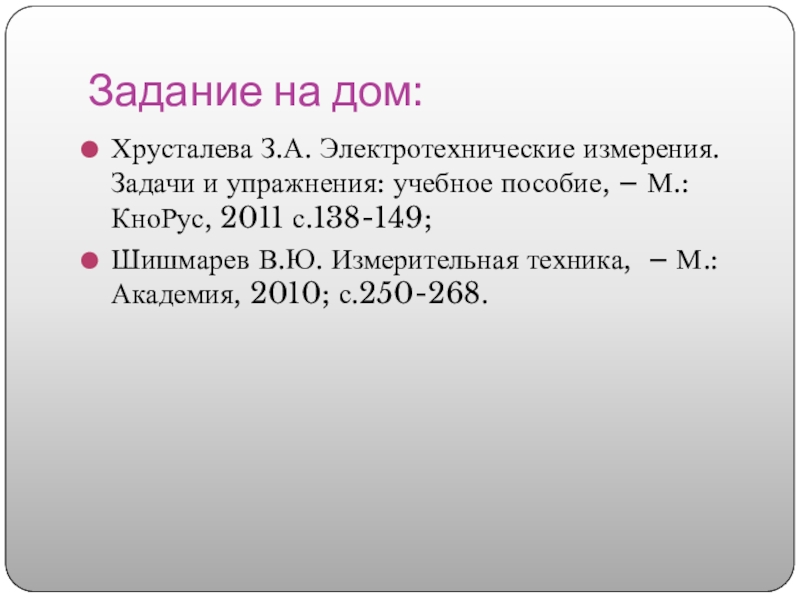

задание на дом;
список использованных источников.

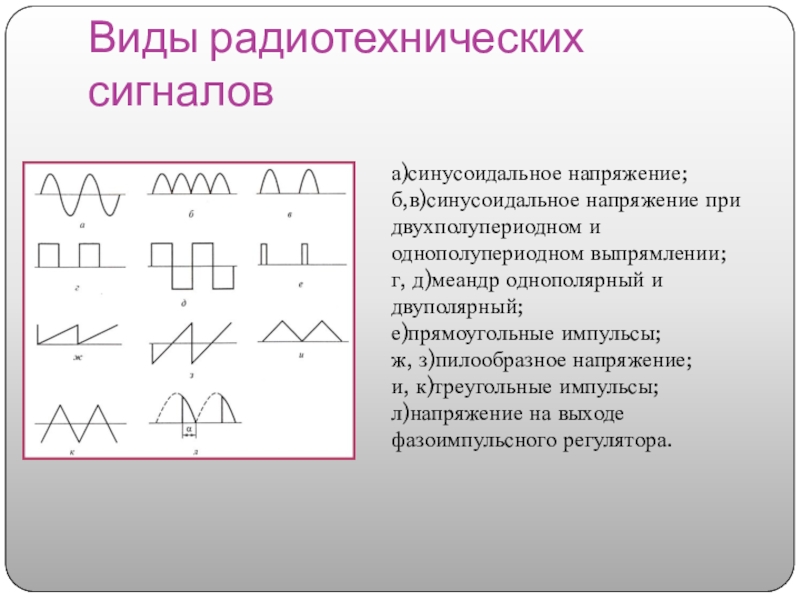

однополярный и двуполярный;
е)прямоугольные импульсы;
ж, з)пилообразное напряжение;
и, к)треугольные импульсы;
л)напряжение на выходе фазоимпульсного регулятора.

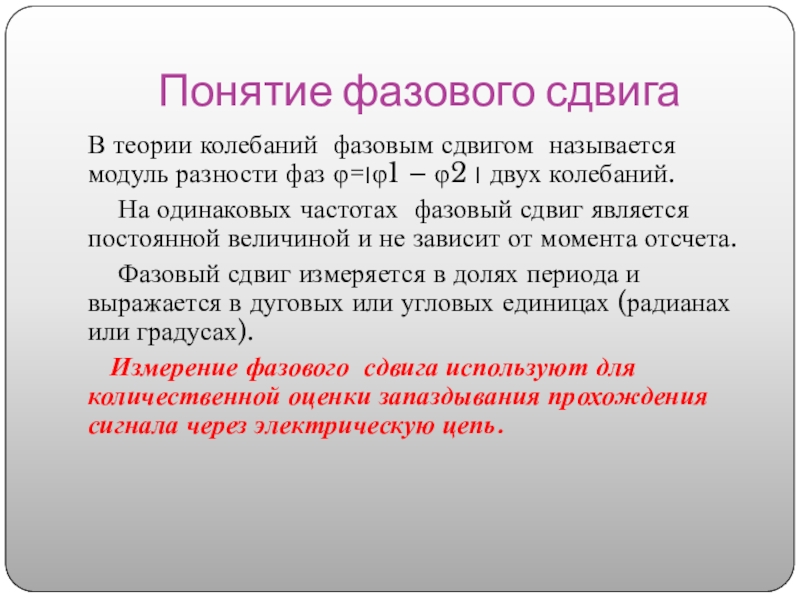

φ=׀φ1 – φ2 ׀ двух колебаний.
На одинаковых частотах фазовый сдвиг является постоянной величиной и не зависит от момента отсчета.
Фазовый сдвиг измеряется в долях периода и выражается в дуговых или угловых единицах (радианах или градусах).
Измерение фазового сдвига используют для количественной оценки запаздывания прохождения сигнала через электрическую цепь.

измерений фазового сдвига

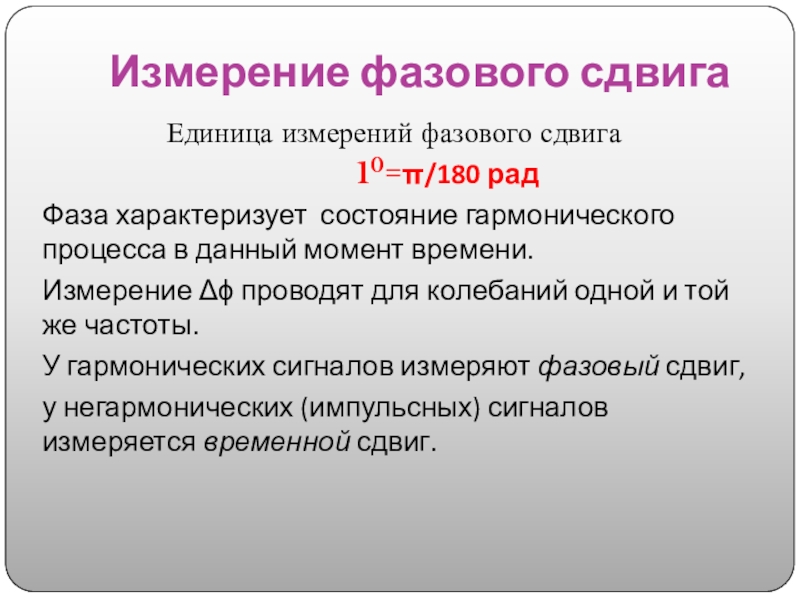

10=π/180 рад
Фаза характеризует состояние гармонического процесса в данный момент времени.
Измерение Δϕ проводят для колебаний одной и той же частоты.
У гармонических сигналов измеряют фазовый сдвиг,
у негармонических (импульсных) сигналов измеряется временной сдвиг.

и др.


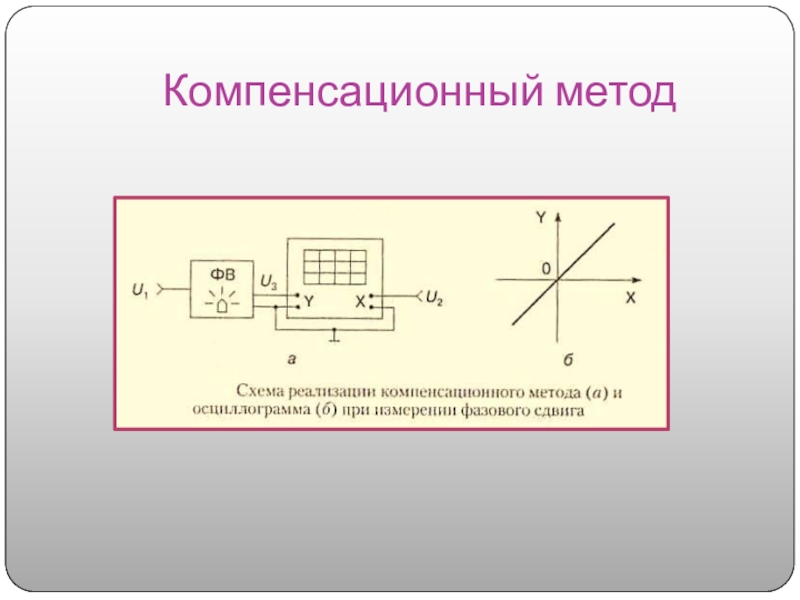

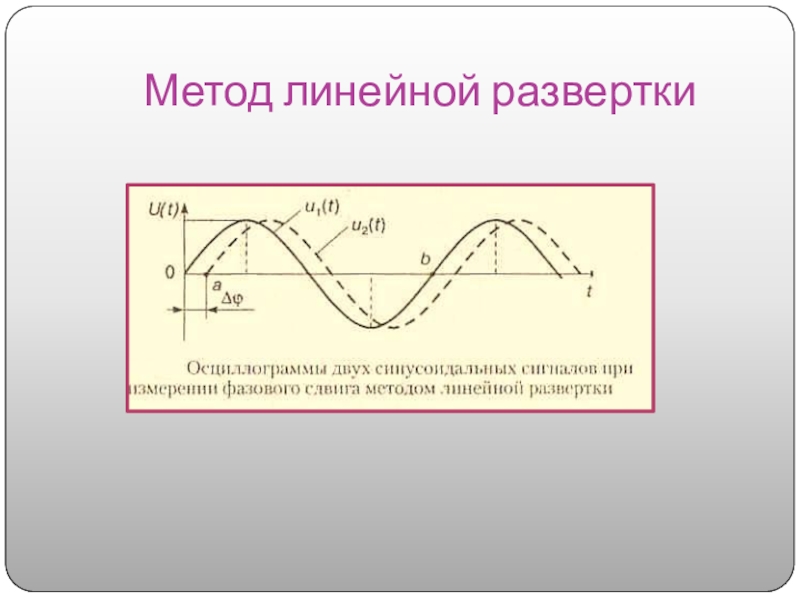

Выбор метода зависит от частоты сигнала.

измерители группового времени запаздывания;
Ф5 – измерители корреляции.

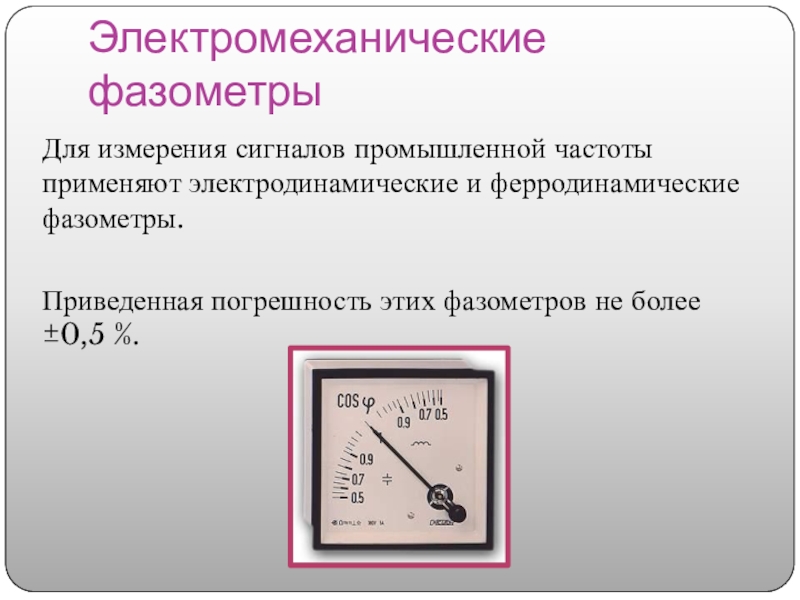

погрешность этих фазометров не более ±0,5 %.

Цикл измерений складывается из двух этапов:
1)Преобразование фазового сдвига в соответствующий интервал времени;
2)Измерение этого интервала методом дискретного счета.






Погрешность зависит от погрешности дискретности, от нестабильности времени срабатывания преобразователя.

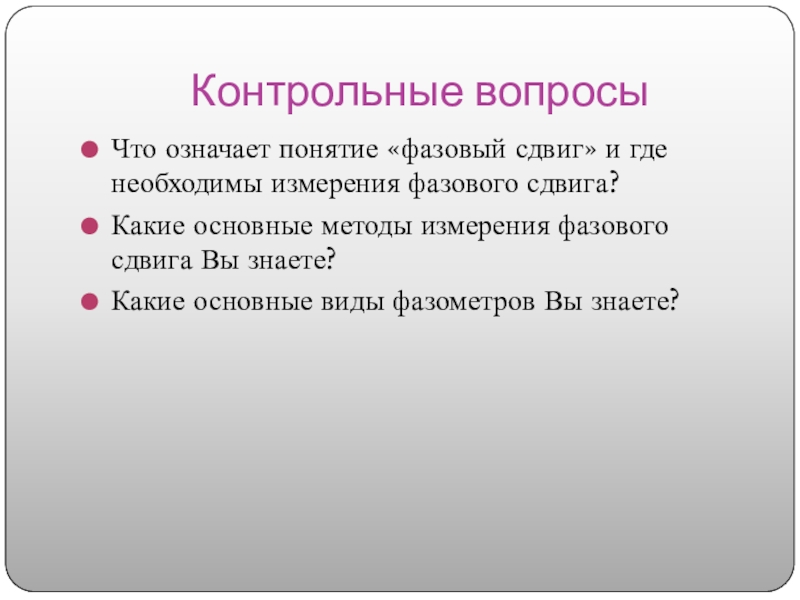

сдвига?
Какие основные методы измерения фазового сдвига Вы знаете?
Какие основные виды фазометров Вы знаете?

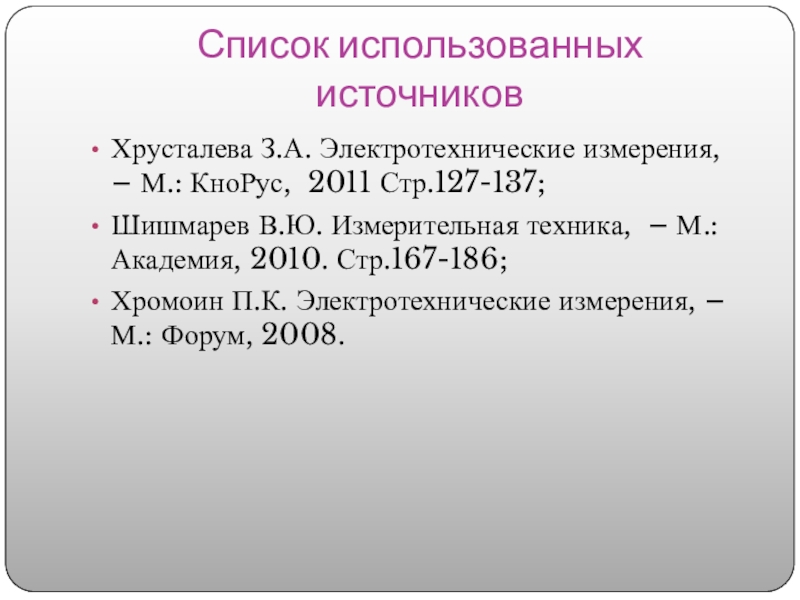

– М.: КноРус, 2011 с.138-149;
Шишмарев В.Ю. Измерительная техника, – М.: Академия, 2010; с.250-268.

В.Ю. Измерительная техника, – М.: Академия, 2010. Стр.167-186;
Хромоин П.К. Электротехнические измерения, – М.: Форум, 2008.
