Презентация, доклад по МДК. 04.01 по теме: Резка металла

техникум»

листов из цветных
металлов толщиной
до 1,5 мм.

Осуществляется с
Помощью различных
механических,
электрических и
пневматических
ножовок и ножниц,
дисковых пил и другого
универсального или
специального
оборудования

Ручной

Механизированный

мм) и цветных металлов (до 1,5 мм). Ручные ножницы изготовляют с прямолинейными и криволинейными режущими кромками. В зависимости от расположения скоса на режущей кромке лезвия ручные ножницы подразделяют на:
Левые;
(на режущей части каждой половинки скос расположен с левой стороны)
Правые;
(на режущей части каждой половинки скос
расположен с правой стороны)

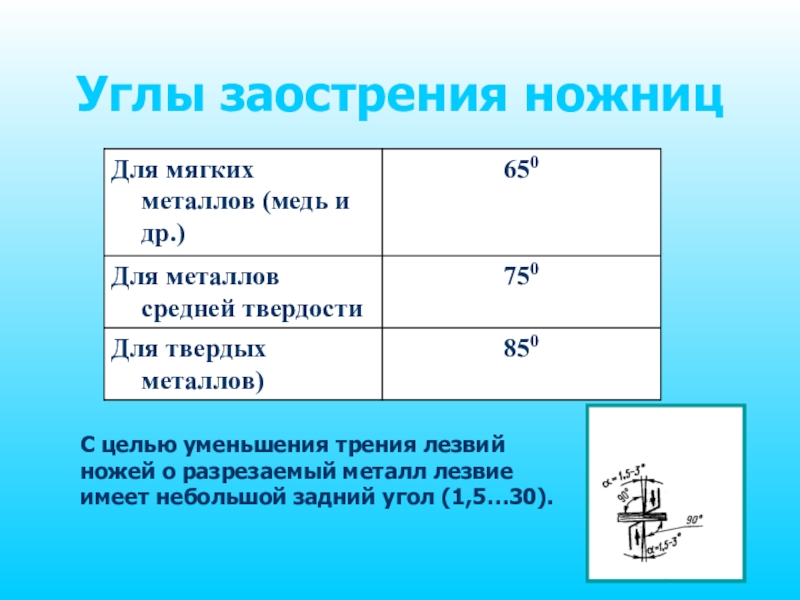

лезвие
имеет небольшой задний угол (1,5…30).

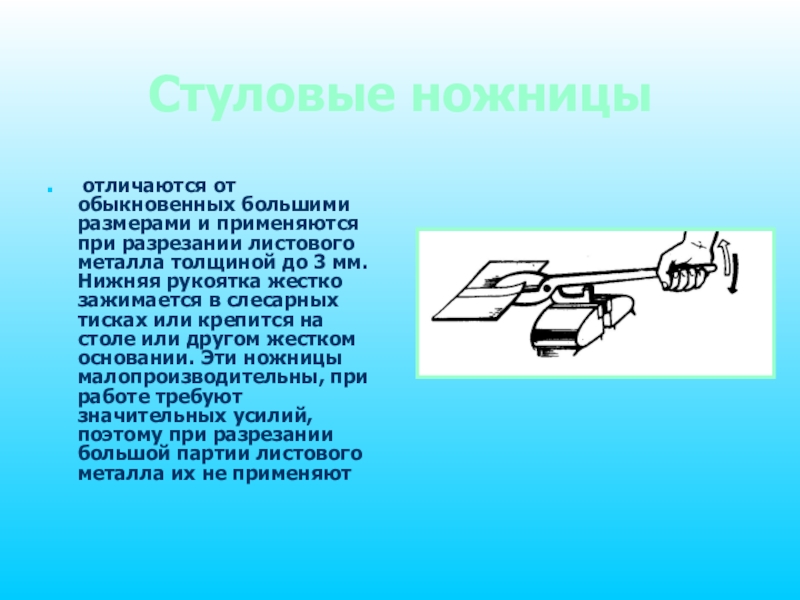

листового металла толщиной до 3 мм. Нижняя рукоятка жестко зажимается в слесарных тисках или крепится на столе или другом жестком основании. Эти ножницы малопроизводительны, при работе требуют значительных усилий, поэтому при разрезании большой партии листового металла их не применяют

и латуни – до 6 мм. Верхний шарнирно закрепленный нож приводится в действие от рычага. Нижний нож - неподвижный. Эти ножницы обеспечивают получение реза без вмятин и прорезов по краю, а также достаточную точность.

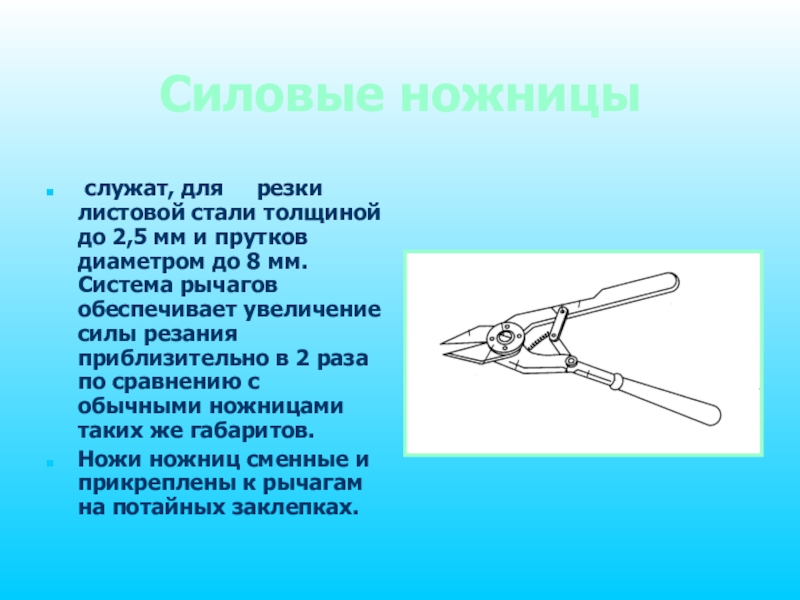

2,5 мм и прутков диаметром до 8 мм. Система рычагов обеспечивает увеличение силы резания приблизительно в 2 раза по сравнению с обычными ножницами таких же габаритов.
Ножи ножниц сменные и прикреплены к рычагам на потайных заклепках.

действие пневматическим роторным двигателем. Наибольшая толщина разрезаемого стального листа средней твердости составляет 3 мм, наибольшая скорость резания – 2,5 м/мин, число двойных ходов ножа в минуту – 1600.

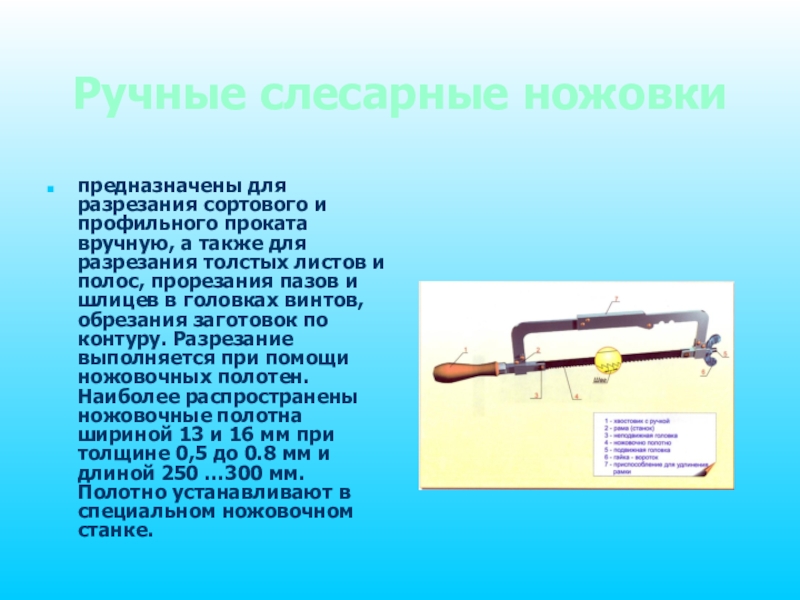

также для разрезания толстых листов и полос, прорезания пазов и шлицев в головках винтов, обрезания заготовок по контуру. Разрезание выполняется при помощи ножовочных полотен. Наиболее распространены ножовочные полотна шириной 13 и 16 мм при толщине 0,5 до 0.8 мм и длиной 250 …300 мм. Полотно устанавливают в специальном ножовочном станке.

и
рукоятки. Ножовочное
полотно устанавливают в
прорези головок и
фиксируют его при помощи
штифтов.

Раздвижные
Позволяет
регулировать длину
полотна, отличается тем,
что состоит из двух частей,
соединенных при помощи
обоймы

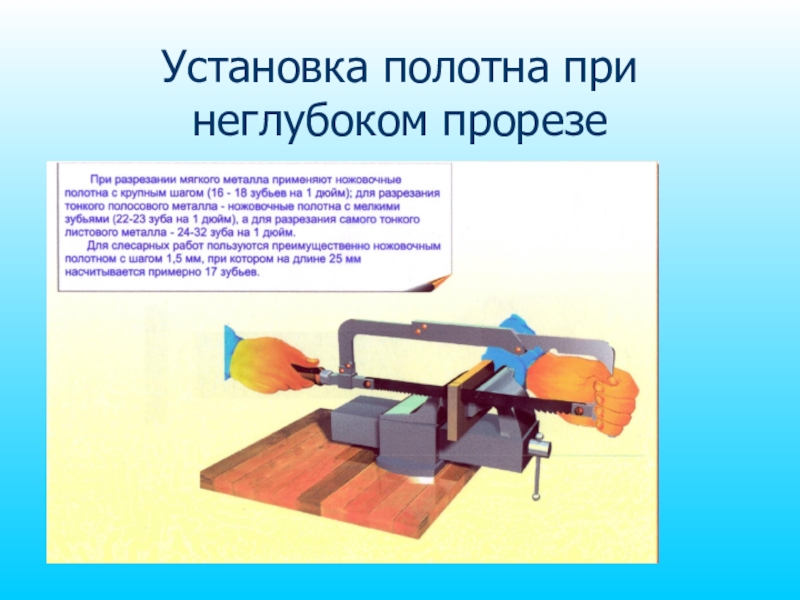

чтобы зубья были направлены от рукоятки.

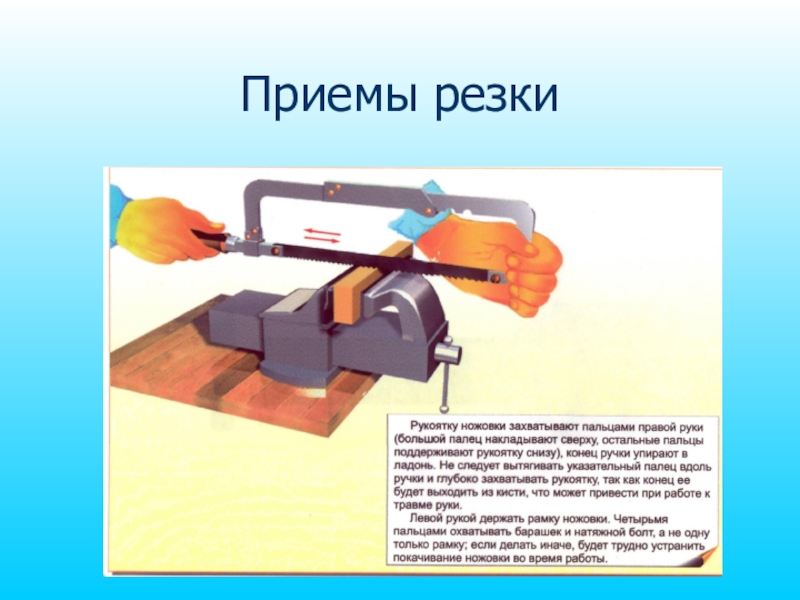

Движение ножовкой должно быть строго горизонтальным.
Короткие заготовки резать по наиболее широкой стороне.
Натягивают полотно вручную без большого усилия, вращением барашковой гайки.
В работе должно участвовать все полотно.
Латунь и бронзу режут только новыми полотнами, так как даже малоизношенные зубья не режут, а скользят.

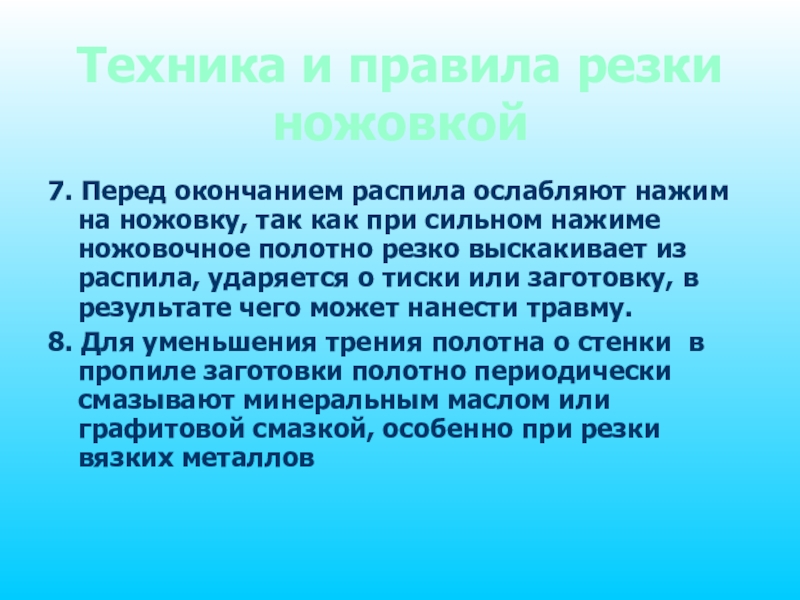

ножовку, так как при сильном нажиме ножовочное полотно резко выскакивает из распила, ударяется о тиски или заготовку, в результате чего может нанести травму.
8. Для уменьшения трения полотна о стенки в пропиле заготовки полотно периодически смазывают минеральным маслом или графитовой смазкой, особенно при резки вязких металлов
