Презентация, доклад по инженерной графике на тему Выполнение Графической работы№3 Группа геометрических тел

Цель: Формирование навыков построения комплексного чертежа геометрических тел и определения проекций точек на их поверхностях

Слайд 1Графическая работа №3
«Группа геометрических тел»

Графическая работа №3«Группа геометрических тел»

Слайд 2 Цель:
Формирование навыков построения комплексного чертежа геометрических тел и определения проекций точек

на их поверхностях
Цель: Формирование навыков построения комплексного чертежа геометрических тел и определения проекций точек на их поверхностях

Слайд 3
Выполнить на формате
А3 (297х420)
три проекции группы
геометрических тел.
Определить
положение

точек
на поверхностях
геометрических тел.

Содержание задания

Выполнить на формате А3 (297х420)три проекции группы геометрических тел. Определить положение точек на поверхностях геометрических тел. Содержание

Слайд 4Чертеж любого назначения выполняется на листке чертежной бумаги

стандартного формата. Основные форматы по ГОСТ 2.302-68 приведены в таблице

Форматы

Чертеж любого назначения выполняется на листке чертежной бумаги         стандартного

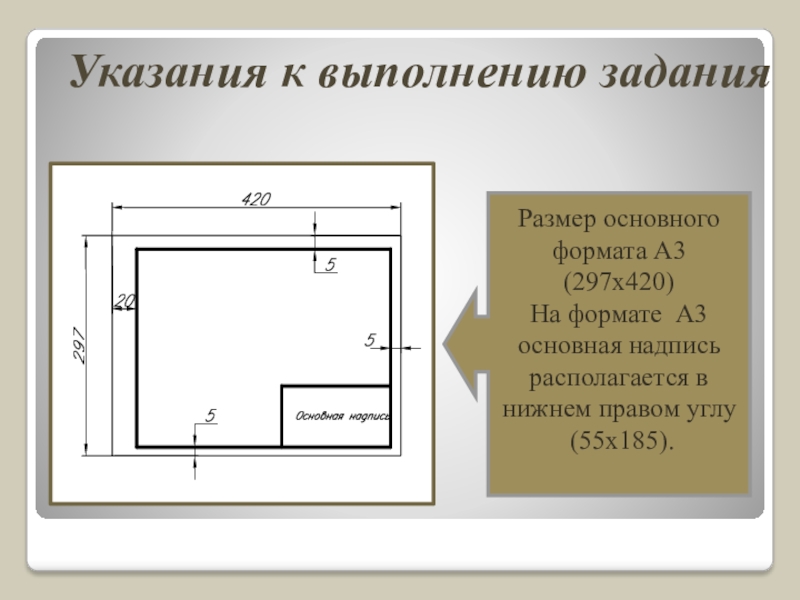

Слайд 5Размер основного формата А3 (297х420)
На формате А3 основная надпись располагается в

нижнем правом углу
(55х185).

Указания к выполнению задания

Размер основного формата А3 (297х420)На формате А3 основная надпись располагается в нижнем правом углу (55х185).Указания к выполнению

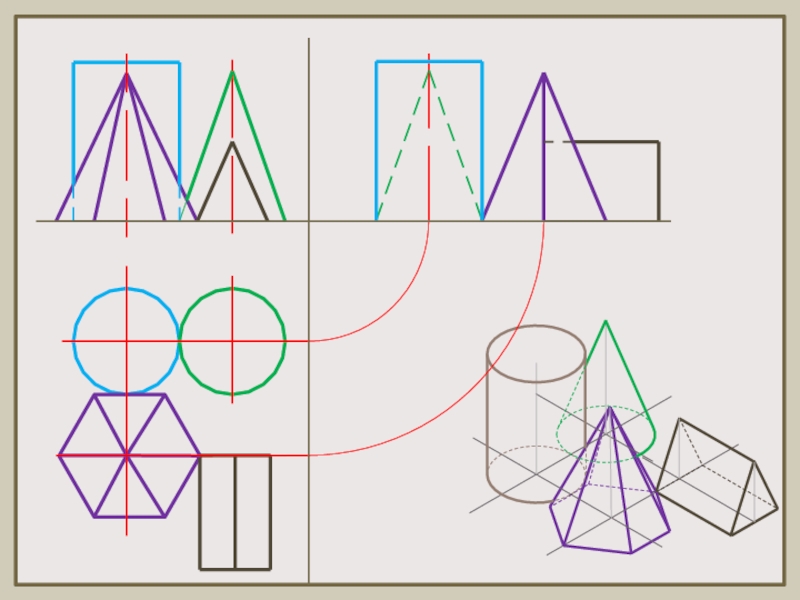

Слайд 6Построение начинать с изображения основания геометрического тела, если оно расположено параллельно

плоскости проекции, то изображается на ней без искажения.
При выполнении задания необходимо анализировать положение каждого геометрического тела по отношению к плоскостям проекций и относительно друг друга.


Построение начинать с изображения основания геометрического тела, если оно расположено параллельно плоскости проекции, то изображается на ней

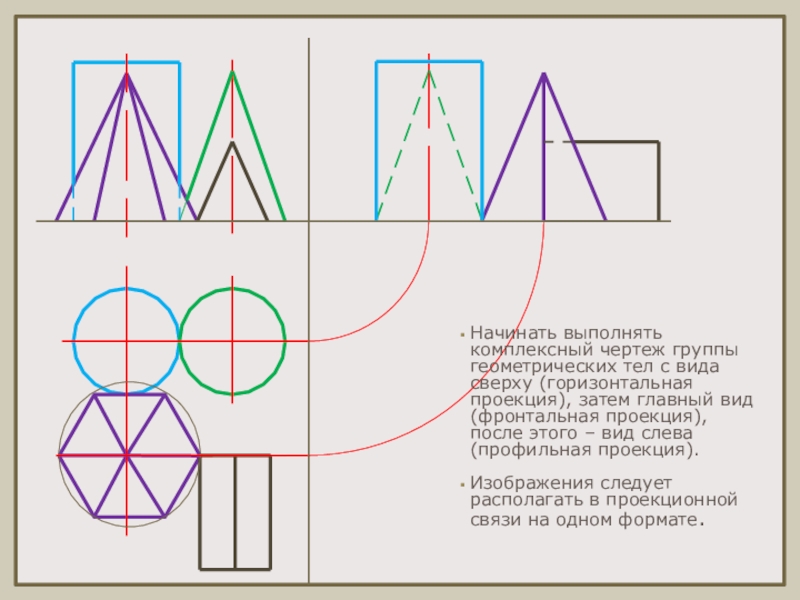

Слайд 7Начинать выполнять комплексный чертеж группы геометрических тел с вида сверху (горизонтальная

проекция), затем главный вид (фронтальная проекция), после этого – вид слева (профильная проекция).

Изображения следует располагать в проекционной связи на одном формате.

Начинать выполнять комплексный чертеж группы геометрических тел с вида сверху (горизонтальная проекция), затем главный вид (фронтальная проекция),

Слайд 9Выполнив три проекции группы геометрических тел, следует определить точки на поверхности

каждого из них.

Выполнив три проекции группы геометрических тел, следует определить точки на поверхности каждого из них.

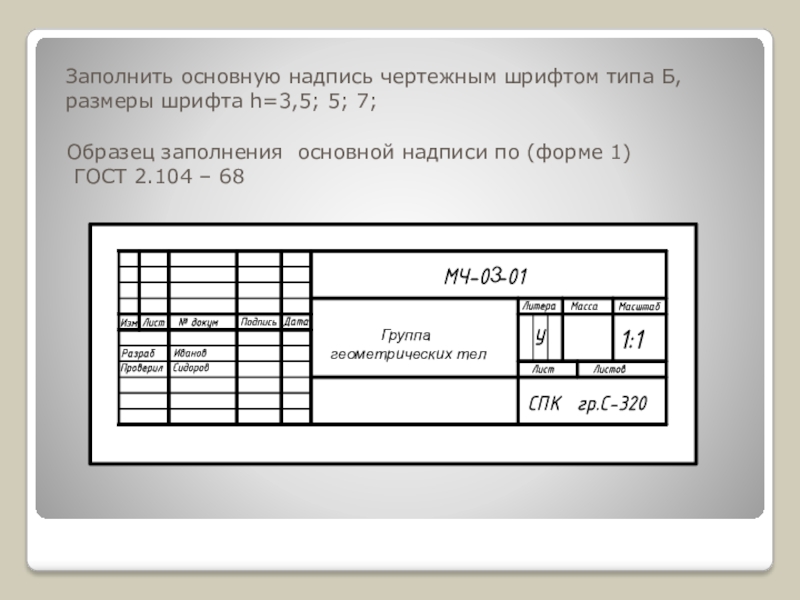

Слайд 10Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5;

7;

Образец заполнения основной надписи по (форме 1)
ГОСТ 2.104 – 68

Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5; 7;Образец заполнения основной надписи по (форме

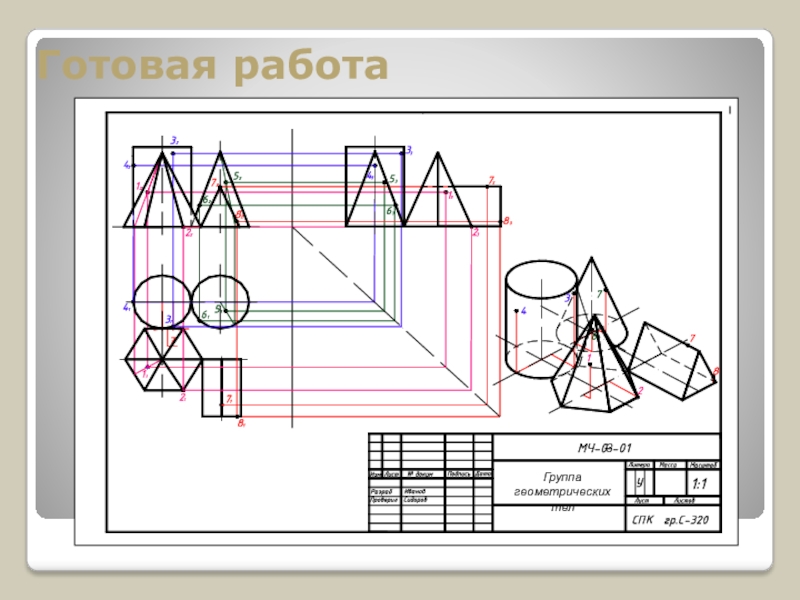

Слайд 11Готовая работа

Готовая работа
