Презентация, доклад по инженерной графике на тему Выполнение Графической работы №2 Построение технической детали, имеющей сопряжения и деление окружности на равные части
Содержание
- 1. Презентация по инженерной графике на тему Выполнение Графической работы №2 Построение технической детали, имеющей сопряжения и деление окружности на равные части
- 2. Цель: 1. Построение сопряжения в технических
- 3. Выполнить на формате А4 (210х297)линии чертежа и необходимые построения в соответствии с заданием. Содержание задания
- 4. Чертеж любого назначения выполняется на листке чертежной
- 5. 1) Формат А4 расположить длинной стороной вертикально,
- 6. 1. Выполнить сопряжения на чертеже технической формы расположив
- 7. Точка сопряжения прямой дуги лежит в основании
- 8. Центр Ос сопряжения – точка равноудаленная от обеих сопрягаемых линийСопряжение прямыхRc=15 мм1515Rc15
- 9. Внутреннее сопряжение, когда центры сопрягаемых дуг лежат
- 10. Внешнее сопряжение, когда центры лежат с наружи
- 11. 7. Заполнить основную надпись чертежным шрифтом типа Б,

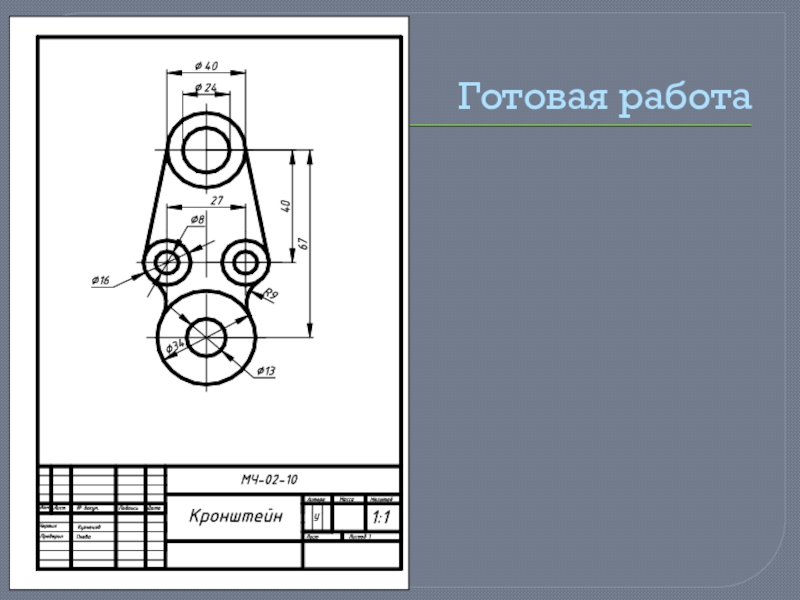

- 12. Готовая работа
Цель: 1. Построение сопряжения в технических формах. Отработка типов линий (ГОСТ 2.303-68).2. Изучение правил нанесения размеров (ГОСТ 2.307-68).
Слайд 1Графическая работа №2
«Построение технической детали, имеющей сопряжения и деление окружности на

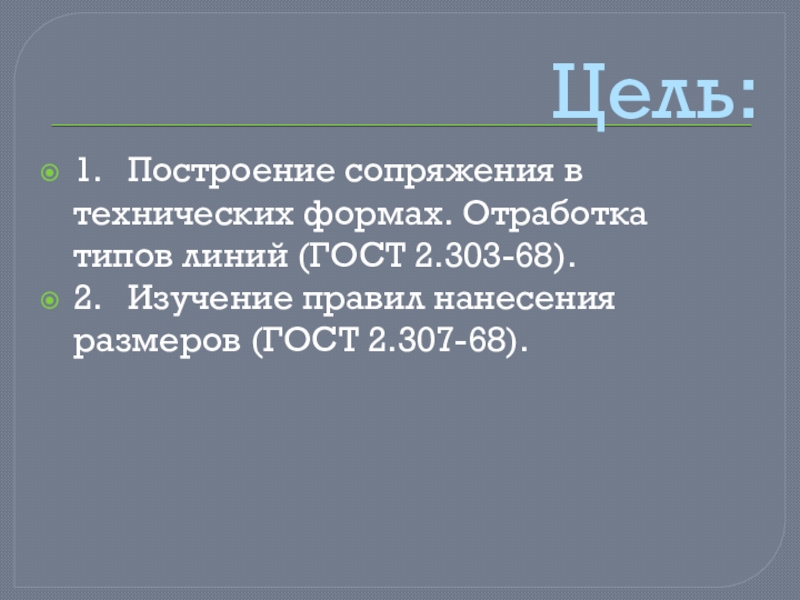

Слайд 2
Цель:
1. Построение сопряжения в технических формах. Отработка типов линий (ГОСТ 2.303-68).
2. Изучение правил
нанесения размеров (ГОСТ 2.307-68).

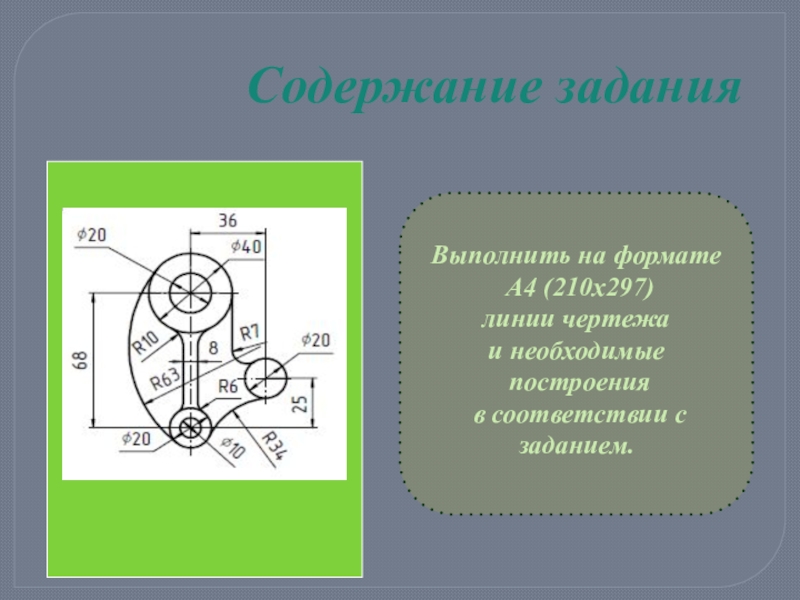

Слайд 3
Выполнить на формате
А4 (210х297)
линии чертежа
и необходимые
построения
в соответствии
с заданием.
Содержание задания
Слайд 4Чертеж любого назначения выполняется на листке чертежной бумаги
стандартного формата. Основные форматы по ГОСТ 2.302-68 приведены в таблице
Форматы

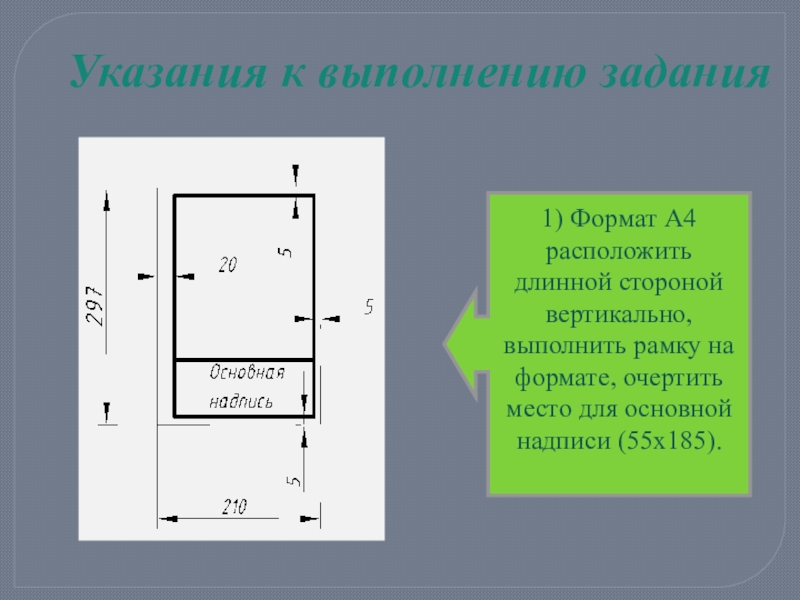

Слайд 51) Формат А4 расположить длинной стороной вертикально,
выполнить рамку на формате,
очертить место для основной надписи (55х185).
Указания к выполнению задания

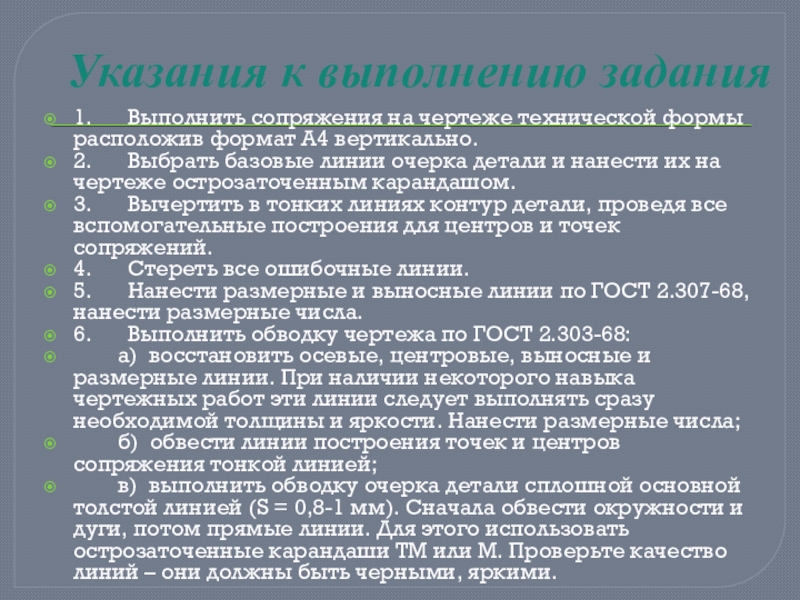

Слайд 61. Выполнить сопряжения на чертеже технической формы расположив формат А4 вертикально.
2. Выбрать базовые
линии очерка детали и нанести их на чертеже острозаточенным карандашом.
3. Вычертить в тонких линиях контур детали, проведя все вспомогательные построения для центров и точек сопряжений.
4. Стереть все ошибочные линии.
5. Нанести размерные и выносные линии по ГОСТ 2.307-68, нанести размерные числа.
6. Выполнить обводку чертежа по ГОСТ 2.303-68:
а) восстановить осевые, центровые, выносные и размерные линии. При наличии некоторого навыка чертежных работ эти линии следует выполнять сразу необходимой толщины и яркости. Нанести размерные числа;
б) обвести линии построения точек и центров сопряжения тонкой линией;
в) выполнить обводку очерка детали сплошной основной толстой линией (S = 0,8-1 мм). Сначала обвести окружности и дуги, потом прямые линии. Для этого использовать острозаточенные карандаши ТМ или М. Проверьте качество линий – они должны быть черными, яркими.
3. Вычертить в тонких линиях контур детали, проведя все вспомогательные построения для центров и точек сопряжений.
4. Стереть все ошибочные линии.
5. Нанести размерные и выносные линии по ГОСТ 2.307-68, нанести размерные числа.
6. Выполнить обводку чертежа по ГОСТ 2.303-68:
а) восстановить осевые, центровые, выносные и размерные линии. При наличии некоторого навыка чертежных работ эти линии следует выполнять сразу необходимой толщины и яркости. Нанести размерные числа;
б) обвести линии построения точек и центров сопряжения тонкой линией;
в) выполнить обводку очерка детали сплошной основной толстой линией (S = 0,8-1 мм). Сначала обвести окружности и дуги, потом прямые линии. Для этого использовать острозаточенные карандаши ТМ или М. Проверьте качество линий – они должны быть черными, яркими.
Указания к выполнению задания

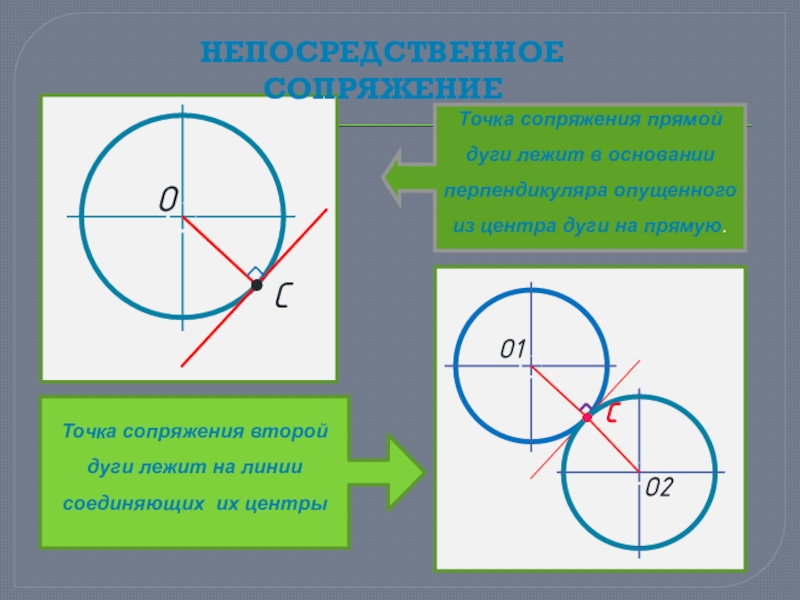

Слайд 7Точка сопряжения прямой дуги лежит в основании перпендикуляра опущенного из центра
дуги на прямую.
Непосредственное сопряжение
Точка сопряжения второй дуги лежит на линии соединяющих их центры
Слайд 8Центр Ос сопряжения – точка равноудаленная от обеих сопрягаемых линий
Сопряжение прямых
Rc=15
мм
15
15
Rc15
Слайд 9
Внутреннее сопряжение, когда центры сопрягаемых дуг лежат внутри сопрягающей дуги.
Данные:
О1О2 =
50
R1 = 15
R2 = 25
Rс = 55
(Ос,С1,С2-?)
O1Oс = Rс – R1 = 40
O2Oс = Rс – R2 = 30
R1 = 15
R2 = 25
Rс = 55
(Ос,С1,С2-?)
O1Oс = Rс – R1 = 40
O2Oс = Rс – R2 = 30

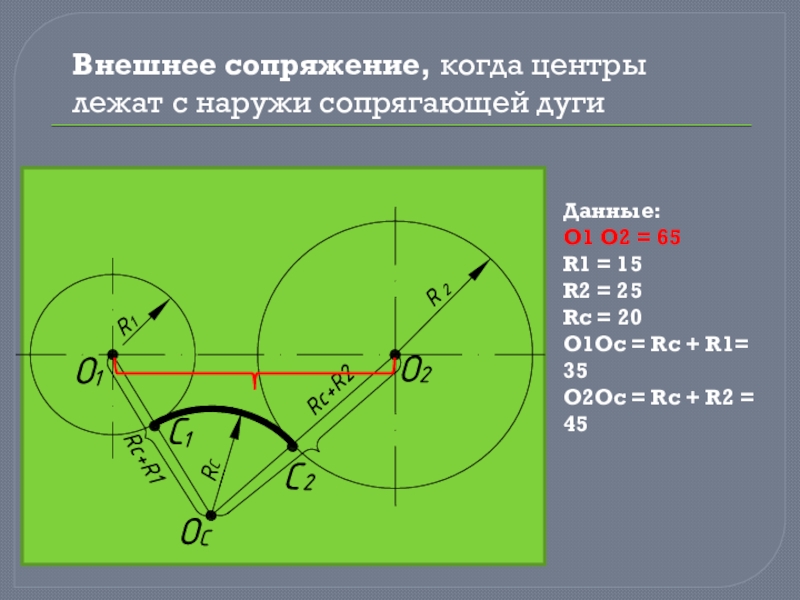

Слайд 10Внешнее сопряжение, когда центры лежат с наружи сопрягающей дуги
Данные:
O1 O2 =
65
R1 = 15
R2 = 25
Rс = 20
O1Oс = Rс + R1= 35
O2Oс = Rс + R2 = 45
R1 = 15
R2 = 25
Rс = 20
O1Oс = Rс + R1= 35
O2Oс = Rс + R2 = 45
Слайд 117. Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5;
7;
Образец заполнения основной надписи по (форме 1) ГОСТ 2.104 – 68
