Презентация, доклад по электротехнике на тему: Скрутка проводов

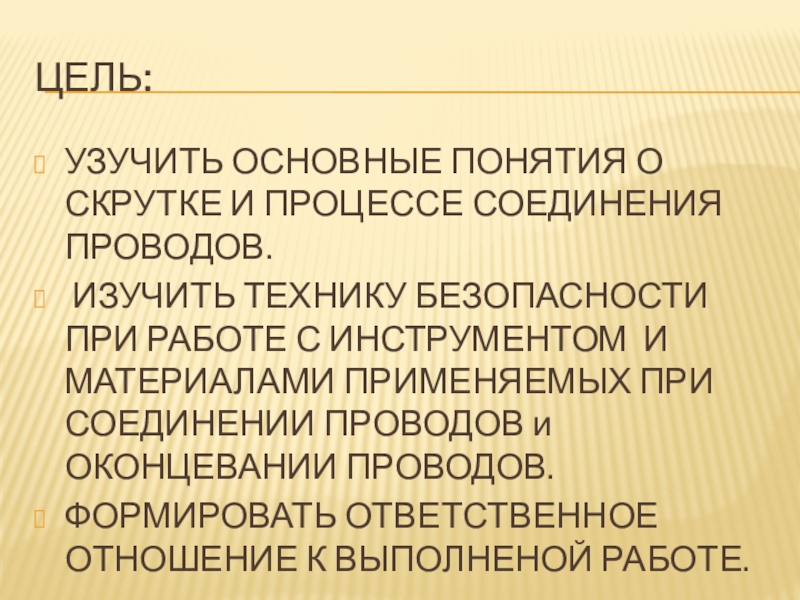

БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ И МАТЕРИАЛАМИ ПРИМЕНЯЕМЫХ ПРИ СОЕДИНЕНИИ ПРОВОДОВ и ОКОНЦЕВАНИИ ПРОВОДОВ.
ФОРМИРОВАТЬ ОТВЕТСТВЕННОЕ ОТНОШЕНИЕ К ВЫПОЛНЕНОЙ РАБОТЕ.

ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
РАЗДАТОЧНЫЙ МАТЕРИАЛ

отдельные жилы .

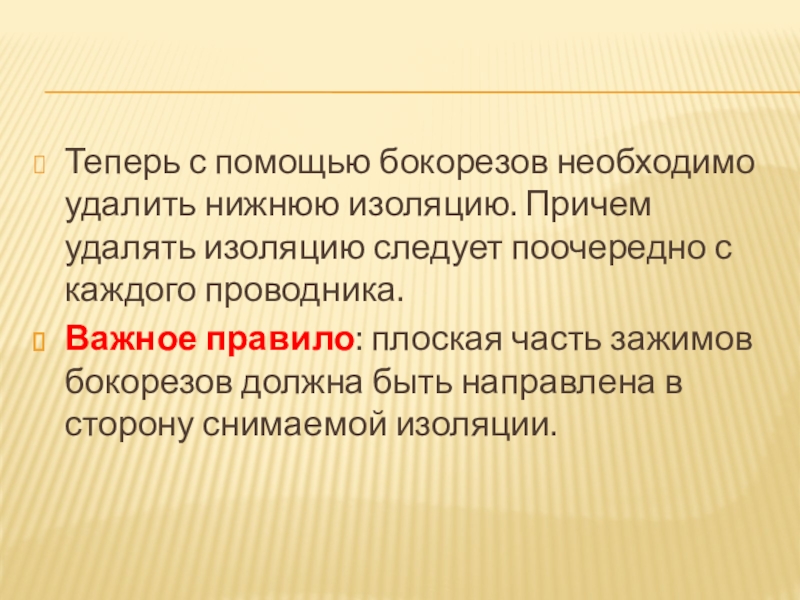

следует поочередно с каждого проводника.
Важное правило: плоская часть зажимов бокорезов должна быть направлена в сторону снимаемой изоляции.

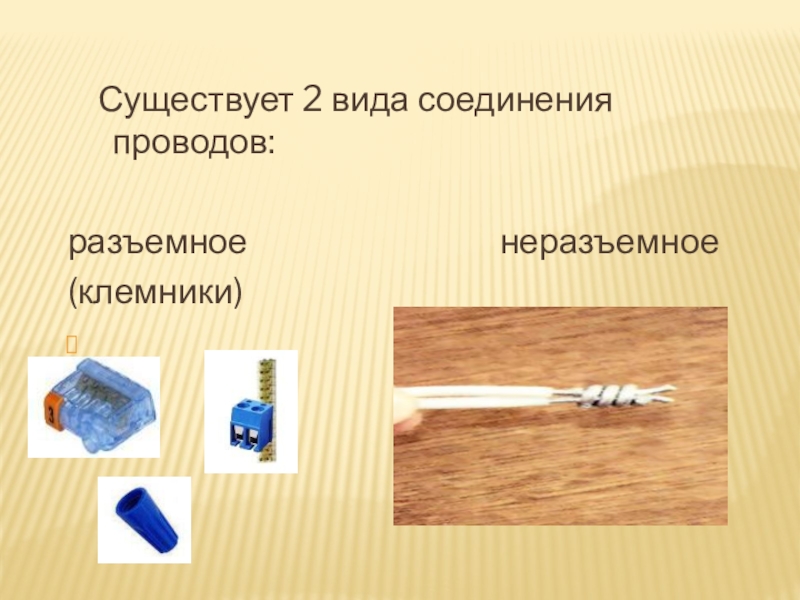

неразъемное
(клемники)

потом скрутить их между собой.

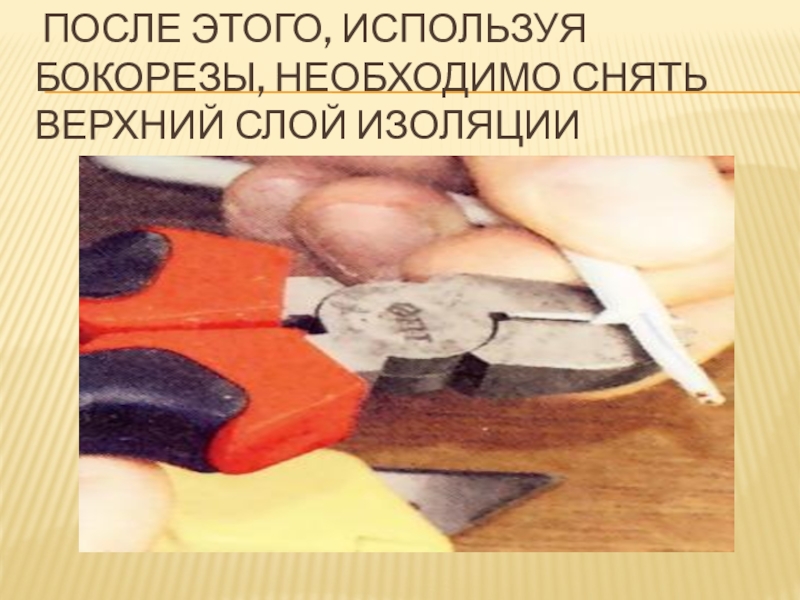

Снимая изоляцию, не следует слишком сильно сжимать рукоятки бокорезов. Необходимо делать круговые движения бокорезами, осторожно проворачивая их вокруг оси. Скручивать провода можно плоскогубцами или руками.
Каждый последующий виток должен находиться вплотную к предыдущему. В противном случае соединение может ослабнуть, что приведет к нагреву места скрутки и последующему искрению.
Нагрев места скрутки может в некоторых случаях привести даже к возгоранию проводки.
Необходимо сделать как минимум 5-6 витков. С помощью пассатижей нужно поджать крайние витки. Это придаст скрутке большую надежность. Оставшиеся свободные концы жил можно удалить с помощью пассатижей.

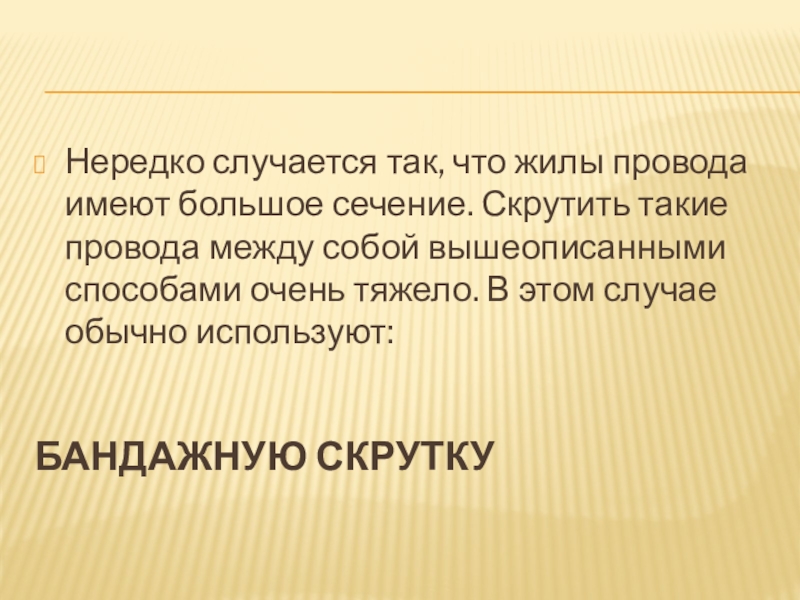

такие провода между собой вышеописанными способами очень тяжело. В этом случае обычно используют:

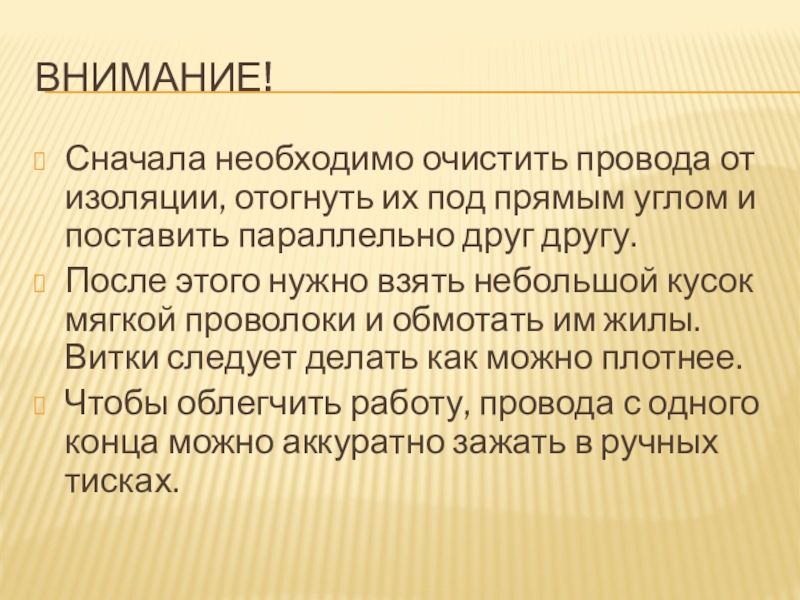

и поставить параллельно друг другу.

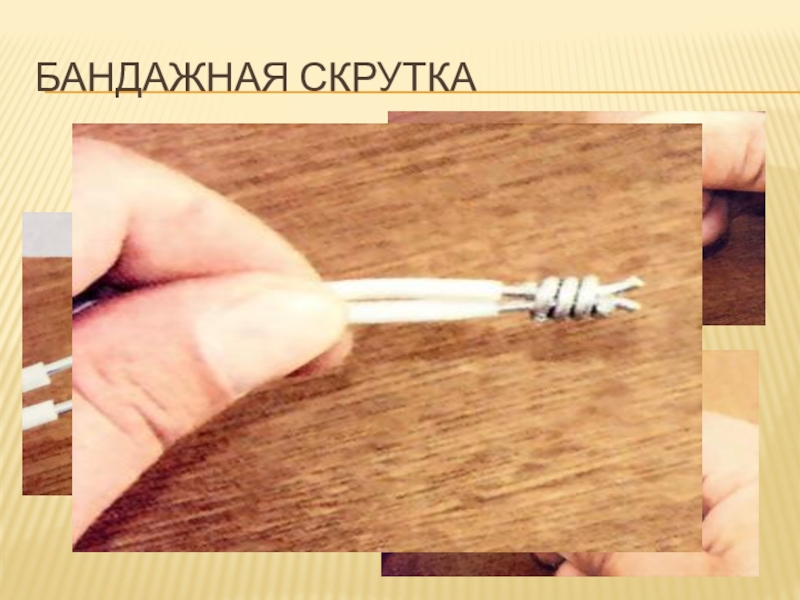

После этого нужно взять небольшой кусок мягкой проволоки и обмотать им жилы. Витки следует делать как можно плотнее.
Чтобы облегчить работу, провода с одного конца можно аккуратно зажать в ручных тисках.

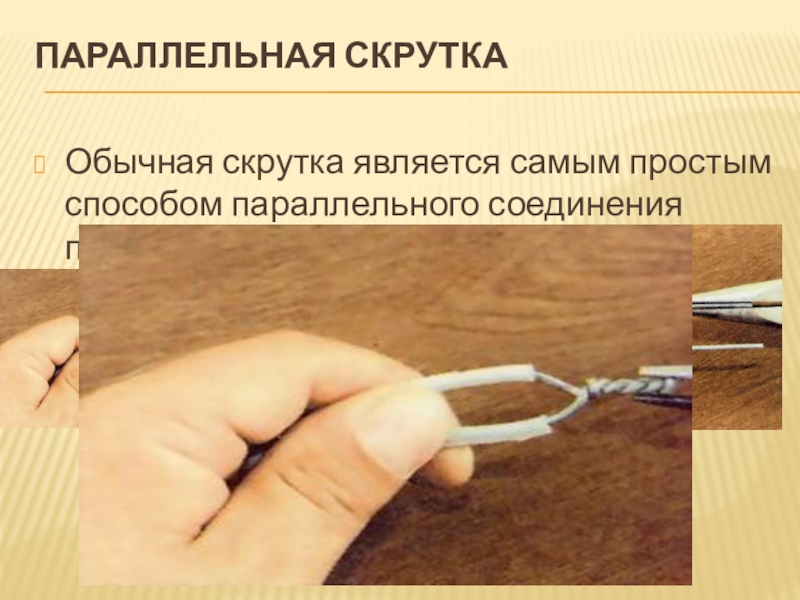

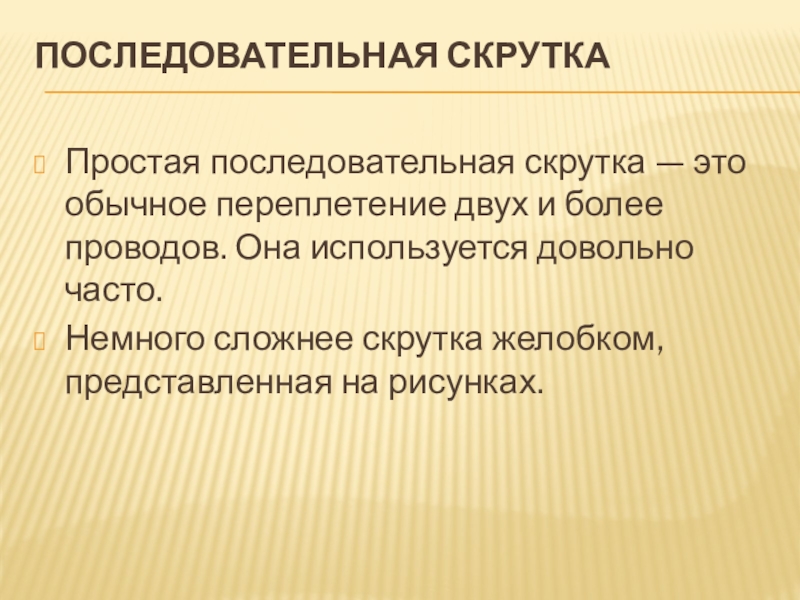

проводов. Она используется довольно часто.
Немного сложнее скрутка желобком, представленная на рисунках.

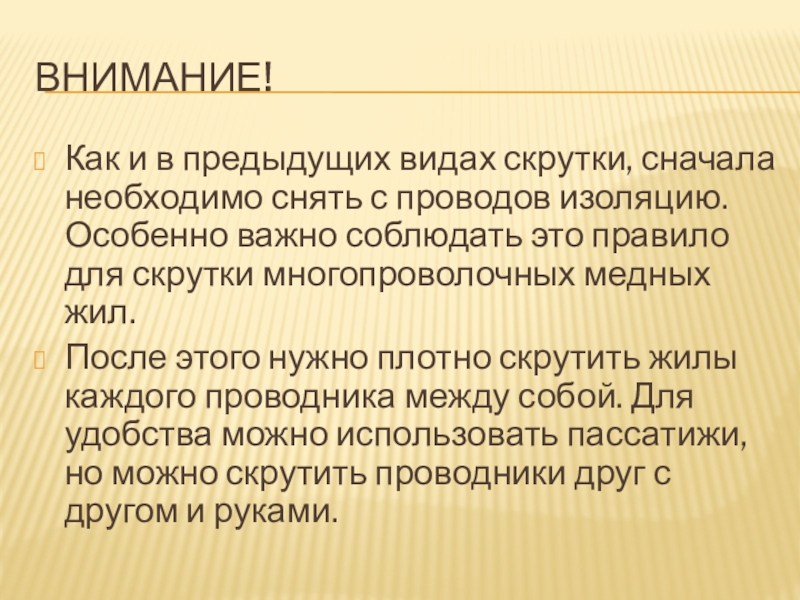

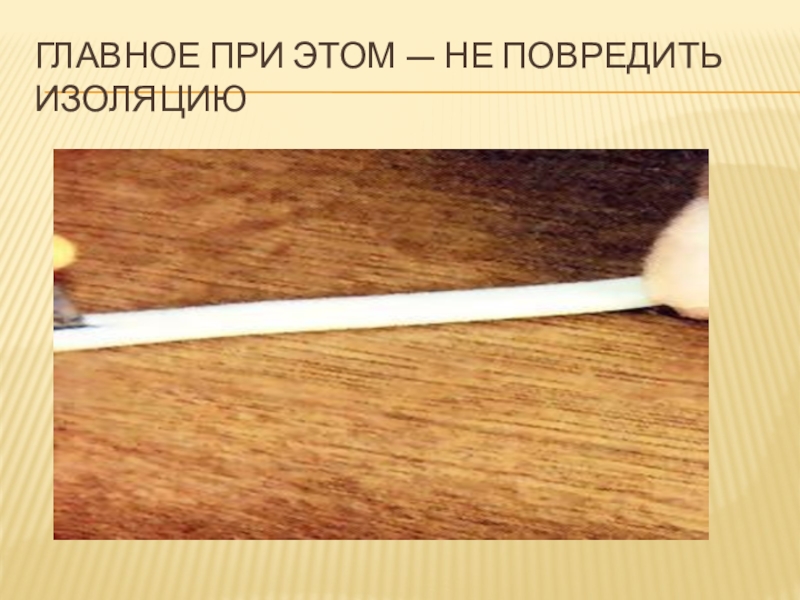

изоляцию. Особенно важно соблюдать это правило для скрутки многопроволочных медных жил.
После этого нужно плотно скрутить жилы каждого проводника между собой. Для удобства можно использовать пассатижи, но можно скрутить проводники друг с другом и руками.
