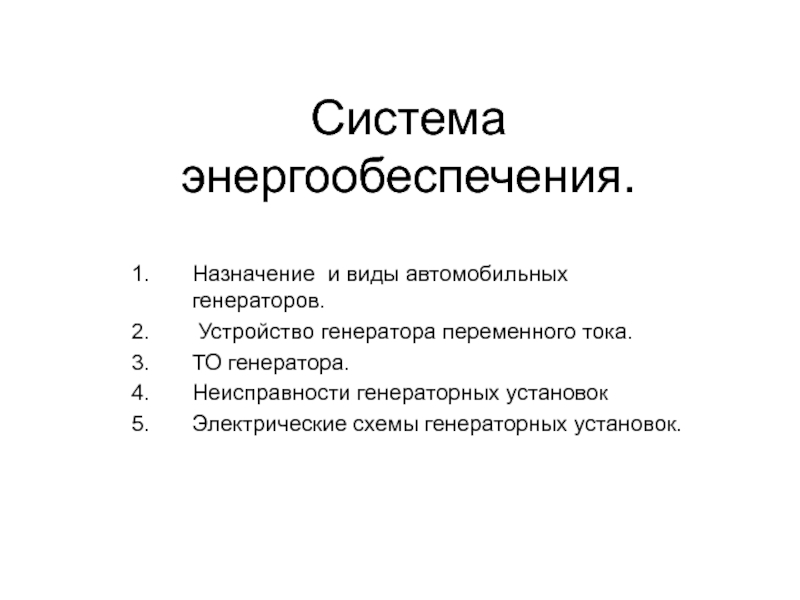

Презентация, доклад по электрооборудованию автомобилей

генераторных установок

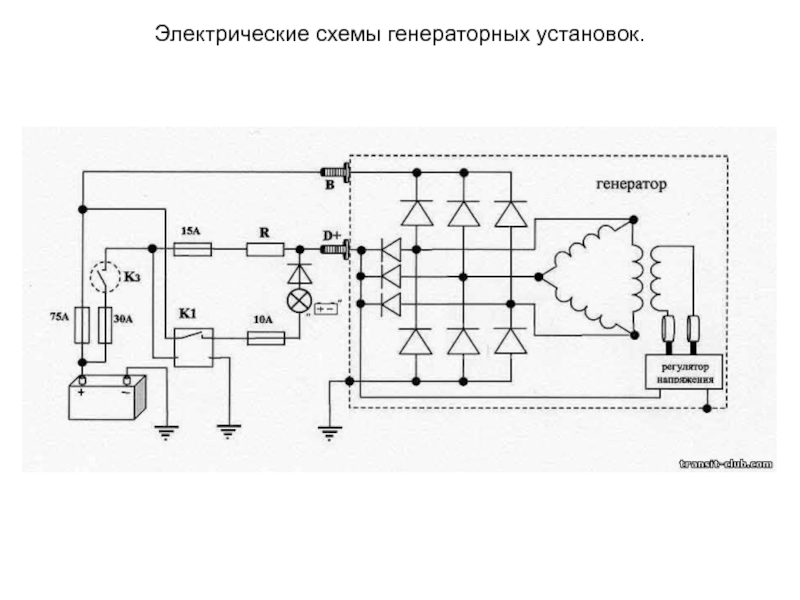

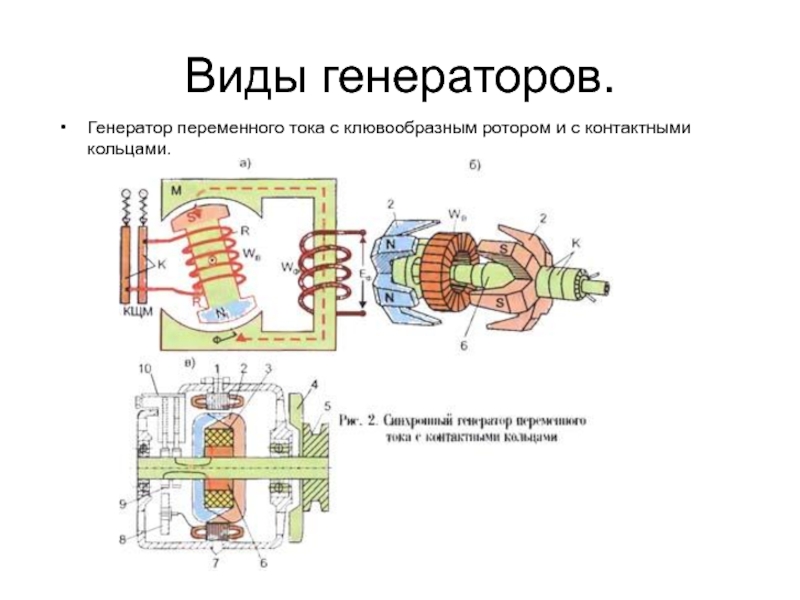

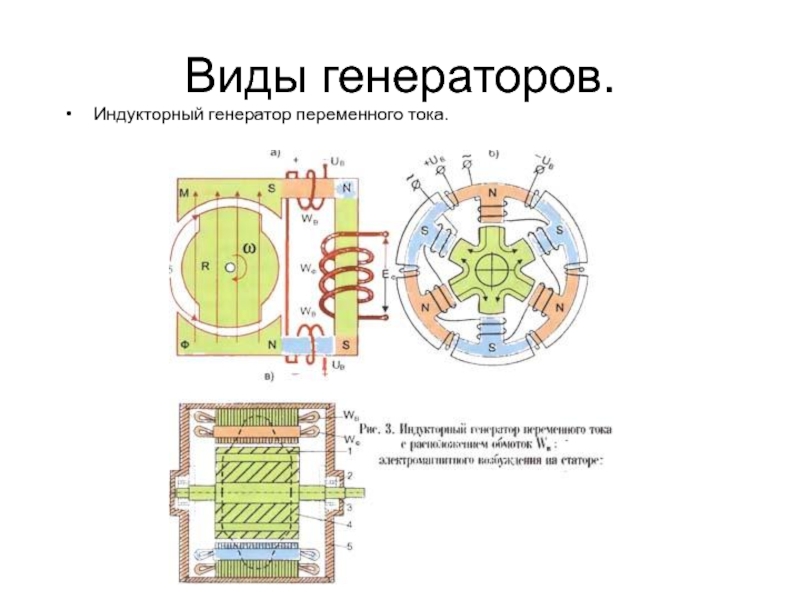

Электрические схемы генераторных установок.

данного агрегата являются:

закрепленная внутри корпуса;
ротор – подвижная обмотка, вращающаяся внутри статора;
реле-регулятор напряжения;
выпрямитель напряжения.

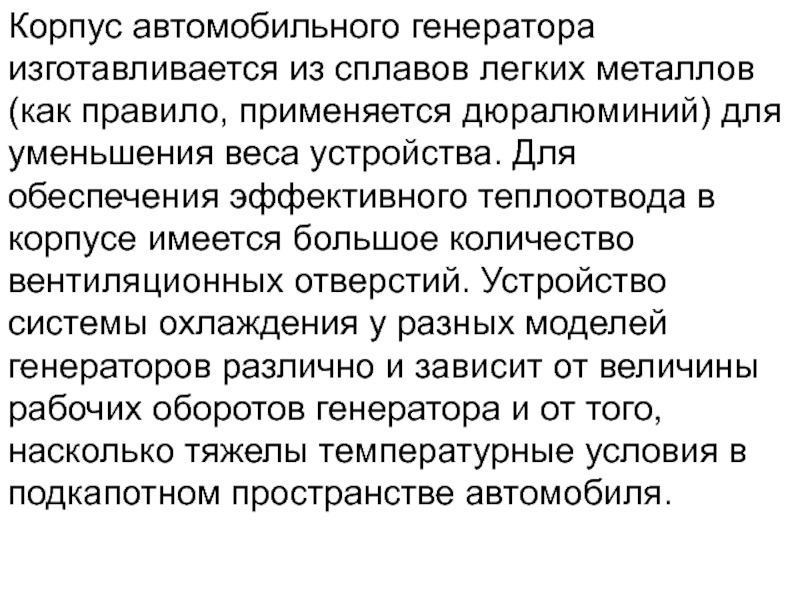

применяется дюралюминий) для уменьшения веса устройства. Для обеспечения эффективного теплоотвода в корпусе имеется большое количество вентиляционных отверстий. Устройство системы охлаждения у разных моделей генераторов различно и зависит от величины рабочих оборотов генератора и от того, насколько тяжелы температурные условия в подкапотном пространстве автомобиля.

Сам сердечник изготавливается из трансформаторного железа, обладающего улучшенными магнитными свойствами. Поскольку генератор трехфазный, у статора имеются три обмотки, соединенные друг с другом треугольником. Из-за того, что устройство во время работы подвержено сильному нагреву, провод обмоток покрыт двумя слоями теплоизоляционного материала. Обычно для этого используется специальный лак.

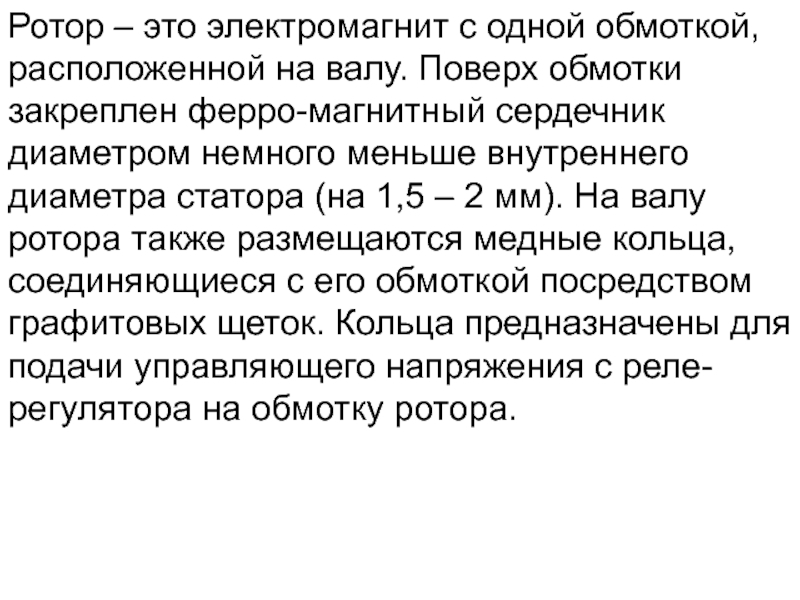

Поверх обмотки закреплен ферро-магнитный сердечник диаметром немного меньше внутреннего диаметра статора (на 1,5 – 2 мм). На валу ротора также размещаются медные кольца, соединяющиеся с его обмоткой посредством графитовых щеток. Кольца предназначены для подачи управляющего напряжения с реле-регулятора на обмотку ротора.

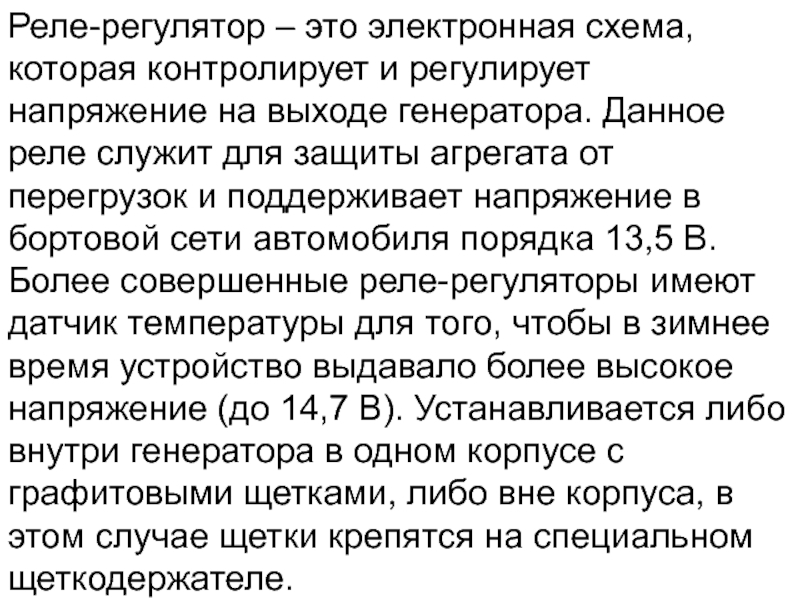

на выходе генератора. Данное реле служит для защиты агрегата от перегрузок и поддерживает напряжение в бортовой сети автомобиля порядка 13,5 В. Более совершенные реле-регуляторы имеют датчик температуры для того, чтобы в зимнее время устройство выдавало более высокое напряжение (до 14,7 В). Устанавливается либо внутри генератора в одном корпусе с графитовыми щетками, либо вне корпуса, в этом случае щетки крепятся на специальном щеткодержателе.

следовательно, и в базовой цепи транзистора VT1 не протекает, транзистор VT1 закрыт. В этом случае ток через резистор R6 от вывода Д поступает в базовую цепь транзистора VT2, он открывается, через его переход эмиттер-коллектор начинает протекать ток в базе транзистора VT3, который открывается тоже. При этом обмотка возбуждения генератора оказывается через переход эмиттер-коллектор VT3 подключена к цепи питания. Если напряжение генератора возросло, например, из-за увеличения частоты вращения его ротора, то возрастает и напряжение на стабилитроне VD1.

ток через него начинает поступать в базовую цепь транзистора VT1, который открывается и своим переходом эмиттер-коллектор закорачивает вывод базы составного транзистора VT2, VТЗ на «массу». Составной транзистор закрывается, разрывая цепь питания обмотки возбуждения. Ток возбуждения спадает, уменьшается напряжение генератора, закрываются стабилитрон VD2, транзистор VT1, открывается составной транзистор VT2, VТЗ, обмотка возбуждения вновь включается в цепь питания, напряжение генератора возрастает и т.д., процесс повторяется.

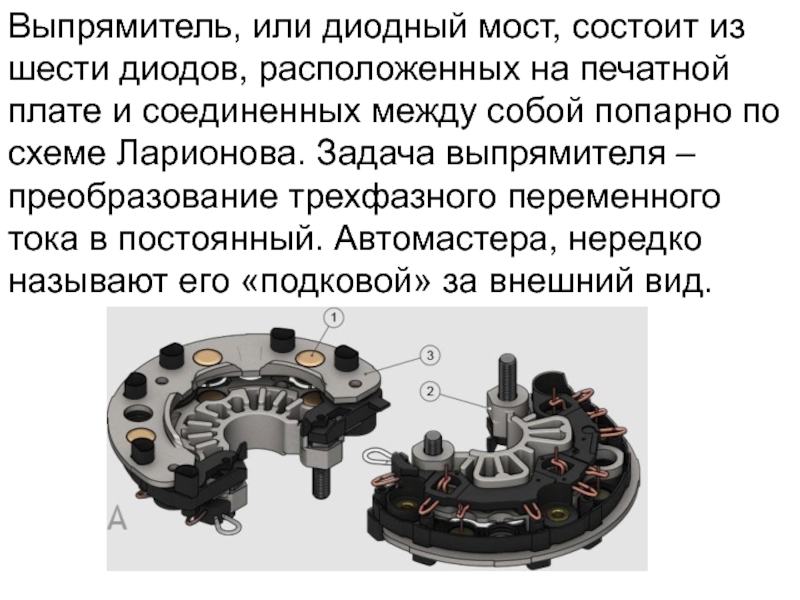

печатной плате и соединенных между собой попарно по схеме Ларионова. Задача выпрямителя – преобразование трехфазного переменного тока в постоянный. Автомастера, нередко называют его «подковой» за внешний вид.

диодах преобразует переменный трехфазный ток статора в постоянный ток на выходе генераторной установки. Выпрямительные диоды для автомобильного генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора. Генераторная установка, равно как и другой узел автомобиля, подвержен загрязнению, страдает от перегрева и чрезмерного холода, поэтому диоды для генератора сделаны герметичными от попадания влаги и иных агрессивных реагентов.

в обмотках статора под действием постоянного магнитного поля, образующегося вокруг сердечника ротора. После запуска двигателя ротор приводится в действие приводным ремнем. На обмотку ротора подается напряжение, и возникает магнитный поток. Во время вращения ротора в обмотках статора возникает ЭДС. Реле-регулятор изменяет силу тока в зависимости от нагрузки, снимаемой с положительной клеммы генератора таким образом, чтобы обеспечить зарядку аккумулятора или поддержание уровня его заряда, а также обеспечить электричеством каждое устройство, подключенное к бортовой сети автомобиля.
