Презентация, доклад по дисциплине Материалы и изделия
Содержание
- 1. Презентация по дисциплине Материалы и изделия
- 2. Сварка полипропиленовых трубПрименима для соединения труб и
- 3. Сварка полипропиленовых трубРаструбная сваркаСварка встыкПаяльник для раструбной сварки // Сварочный аппарат для стыковой сварки

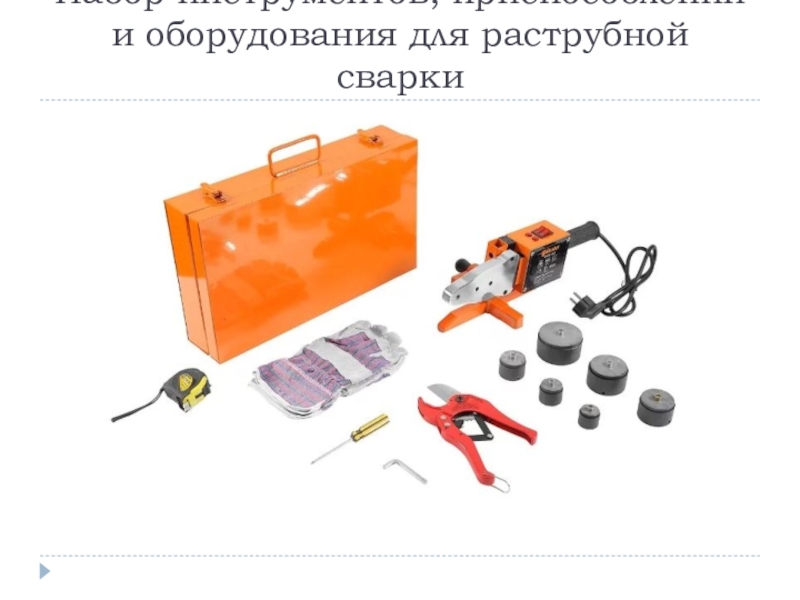

- 4. Набор инструментов, приспособлений и оборудования для раструбной сварки
- 5. Раструбная сварка полипропиленовых труб
- 6. Раструбная сварка полипропиленовых трубНагрев свариваемых поверхностей производится
- 7. Раструбная сварка полипропиленовых труб
- 8. Резка трубДля резки пластиковых труб используют специальные
- 9. Подготовка паяльникаНа нагревательный элемент паяльника устанавливают пару
- 10. Прогрев деталейКак только паяльник вышел на рабочий
- 11. Технологические интервалы для раструбной сварки полипропиленовых труб (согласно DVS 2207-1)
- 12. Сборка деталей
- 13. Охлаждение деталейПо окончании фазы фиксации все слои
Сварка полипропиленовых трубПрименима для соединения труб и соединительных деталей (фитингов) из многих термопластов. На практике применяется при монтаже систем напорного водоснабжения, отопления, технологических трубопроводов и пр. с использованием труб и фитингов из полипропилена.

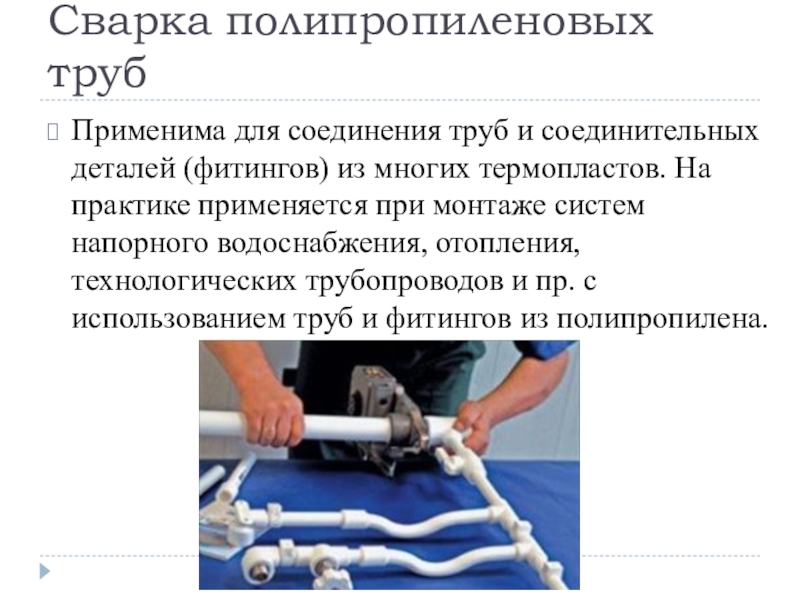

Слайд 2Сварка полипропиленовых труб
Применима для соединения труб и соединительных деталей (фитингов) из
многих термопластов. На практике применяется при монтаже систем напорного водоснабжения, отопления, технологических трубопроводов и пр. с использованием труб и фитингов из полипропилена.
Слайд 3Сварка полипропиленовых труб
Раструбная сварка
Сварка встык
Паяльник для раструбной сварки // Сварочный аппарат
для стыковой сварки

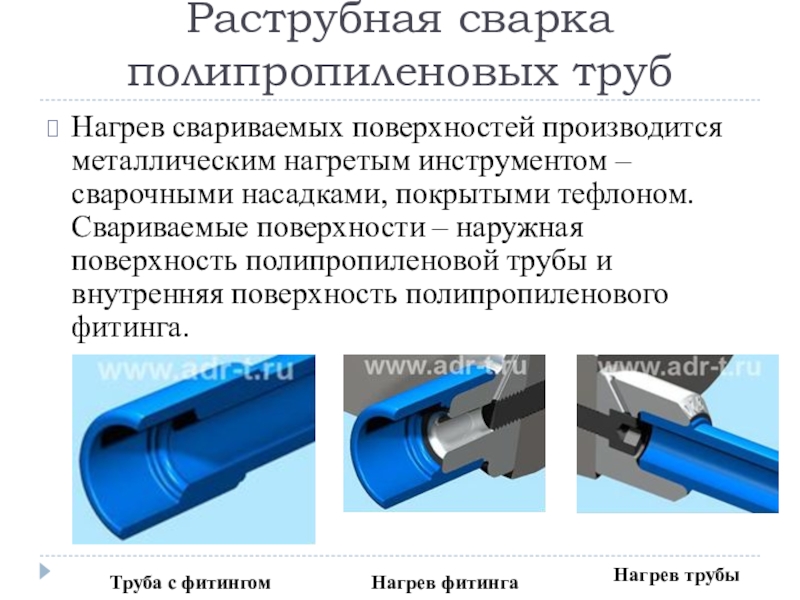

Слайд 6Раструбная сварка полипропиленовых труб
Нагрев свариваемых поверхностей производится металлическим нагретым инструментом –
сварочными насадками, покрытыми тефлоном. Свариваемые поверхности – наружная поверхность полипропиленовой трубы и внутренняя поверхность полипропиленового фитинга.
Труба с фитингом
Нагрев фитинга
Нагрев трубы

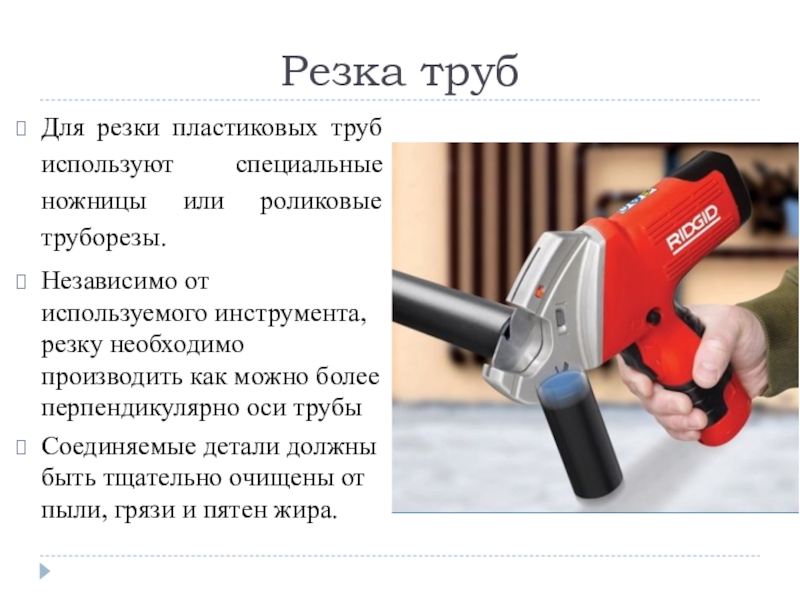

Слайд 8Резка труб
Для резки пластиковых труб используют специальные ножницы или роликовые труборезы.
Независимо от используемого инструмента, резку необходимо производить как можно более перпендикулярно оси трубы
Соединяемые детали должны быть тщательно очищены от пыли, грязи и пятен жира.
Слайд 9Подготовка паяльника
На нагревательный элемент паяльника устанавливают пару – муфту и дорн
– размер которых должен соответствовать диаметру свариваемых труб.
Затем включают прибор для прогрева.
Затем включают прибор для прогрева.

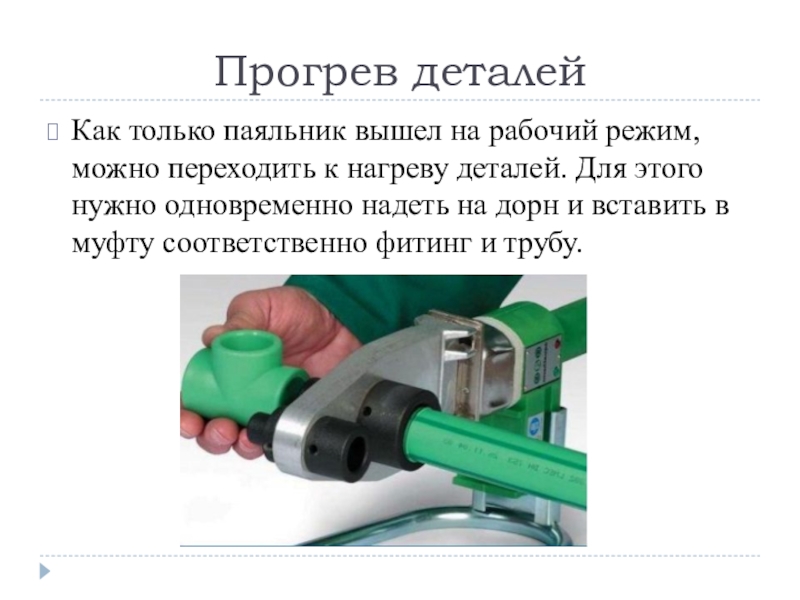

Слайд 10Прогрев деталей
Как только паяльник вышел на рабочий режим, можно переходить к
нагреву деталей. Для этого нужно одновременно надеть на дорн и вставить в муфту соответственно фитинг и трубу.

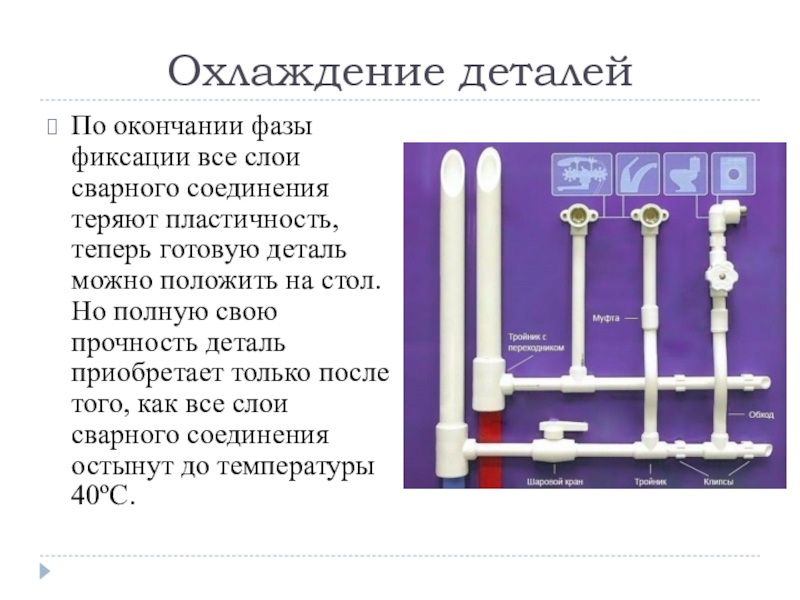

Слайд 13Охлаждение деталей
По окончании фазы фиксации все слои сварного соединения теряют пластичность,
теперь готовую деталь можно положить на стол. Но полную свою прочность деталь приобретает только после того, как все слои сварного соединения остынут до температуры 40ºС.
