Презентация, доклад по черчению Сызба кәріптері

Содержание

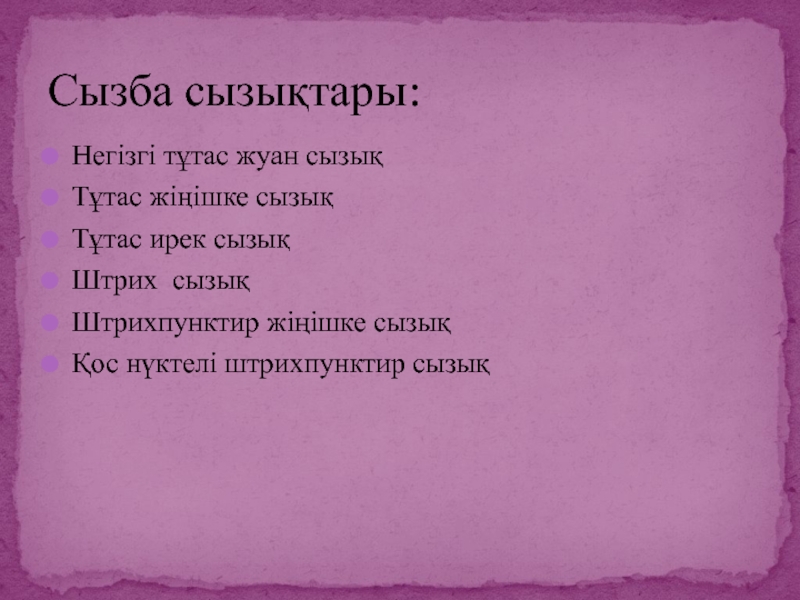

Негізгі тұтас жуан сызықТұтас жіңішке сызықТұтас ирек сызықШтрих сызықШтрихпунктир жіңішке сызықҚос нүктелі штрихпунктир сызықСызба сызықтары:

Слайд 1 «Сызба сызықтары»

«Сызба сызықтары»

Слайд 2Негізгі тұтас жуан сызық
Тұтас жіңішке сызық
Тұтас ирек сызық
Штрих сызық
Штрихпунктир жіңішке сызық
Қос

нүктелі штрихпунктир сызық

Сызба сызықтары:

Негізгі тұтас жуан сызықТұтас жіңішке сызықТұтас ирек сызықШтрих сызықШтрихпунктир жіңішке сызықҚос нүктелі штрихпунктир сызықСызба сызықтары:

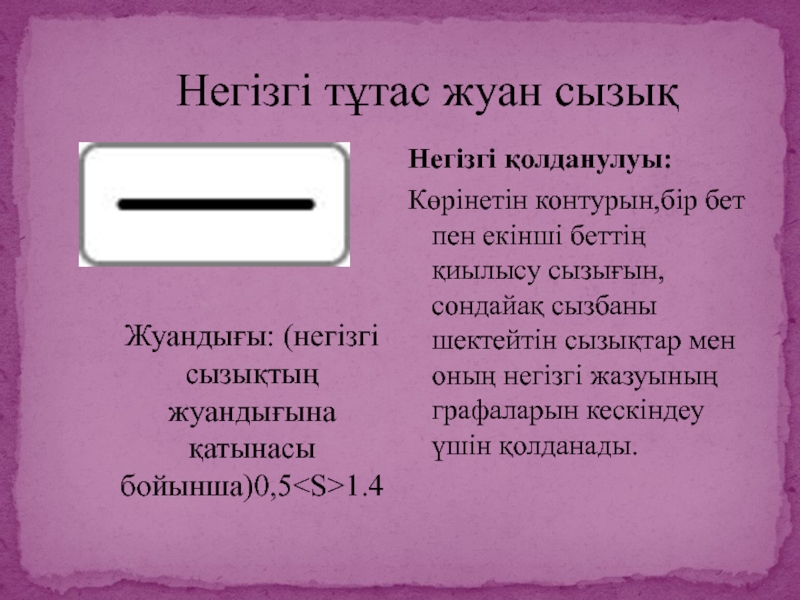

Слайд 3Негізгі қолданулуы:
Көрінетін контурын,бір бет пен екінші беттің қиылысу сызығын,сондайақ сызбаны шектейтін

сызықтар мен оның негізгі жазуының графаларын кескіндеу үшін қолданады.

Негізгі тұтас жуан сызық

Жуандығы: (негізгі сызықтың жуандығына қатынасы бойынша)0,51.4

Негізгі қолданулуы:Көрінетін контурын,бір бет пен екінші беттің қиылысу сызығын,сондайақ сызбаны шектейтін сызықтар мен оның негізгі жазуының графаларын

Слайд 4Негізгі қолданулуы:
Өлшем және шығару сызықтарын жүргізуге арналады.

Тұтас жіңішке сызық

Жуандығы: 0.3 S -0.5 S дейін.

Негізгі қолданулуы:Өлшем және шығару сызықтарын жүргізуге арналады. Тұтас жіңішке сызық Жуандығы:

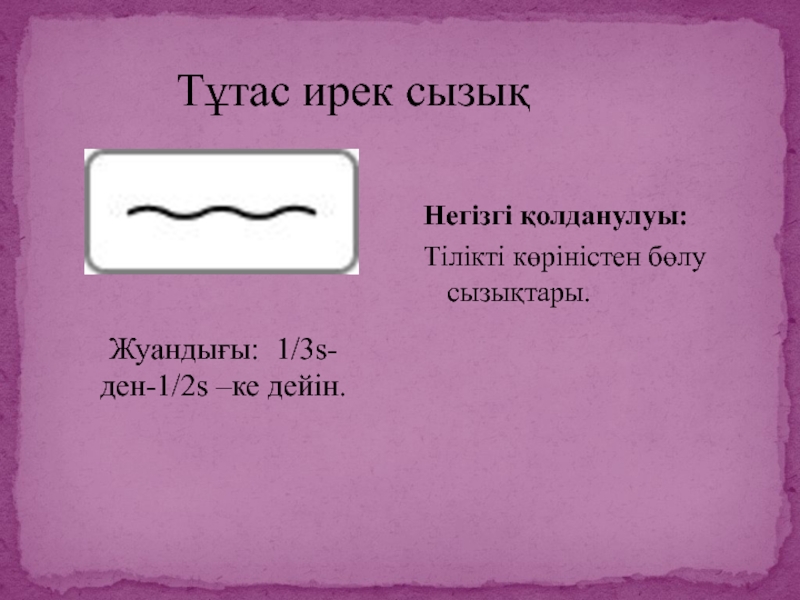

Слайд 5Негізгі қолданулуы:
Тілікті көріністен бөлу сызықтары.
Тұтас

ирек сызық

Жуандығы: 1/3s- ден-1/2s –ке дейін.

Негізгі қолданулуы:Тілікті көріністен бөлу сызықтары. Тұтас ирек сызықЖуандығы: 1/3s- ден-1/2s –ке дейін.

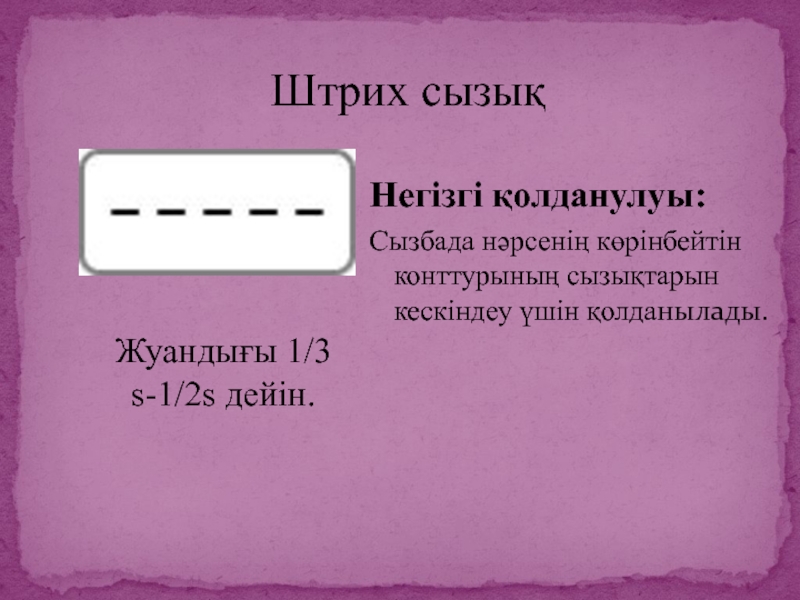

Слайд 6Негізгі қолданулуы:
Сызбада нәрсенің көрінбейтін конттурының сызықтарын кескіндеу үшін қолданылады.

Штрих сызық

Жуандығы 1/3 s-1/2s дейін.

Негізгі қолданулуы:Сызбада нәрсенің көрінбейтін конттурының сызықтарын кескіндеу үшін қолданылады.

Слайд 7Негізгі қолданулуы:
Симметрия осьтері болып табылатын осьтік сызықтарды, сондай-ақ доғалар мен шеңберлердің

центрін көрсету үшін қолданылады.

Штрихпунктир жіңішке сызық

Жуандығы:
1/3-тен ½ ке дейін

Негізгі қолданулуы:Симметрия осьтері болып табылатын осьтік сызықтарды, сондай-ақ доғалар мен шеңберлердің центрін көрсету үшін қолданылады.

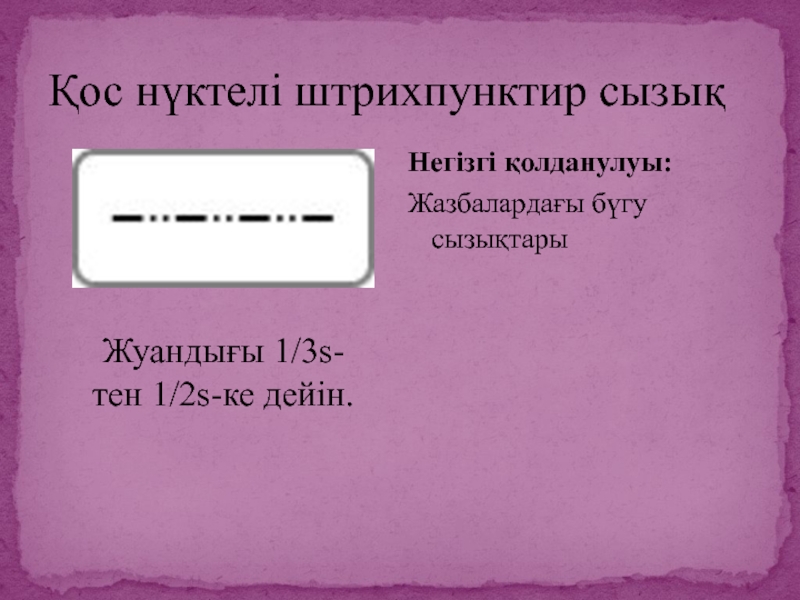

Слайд 8Негізгі қолданулуы:
Жазбалардағы бүгу сызықтары
Қос нүктелі штрихпунктир сызық
Жуандығы 1/3s-тен 1/2s-ке дейін.

Негізгі қолданулуы:Жазбалардағы бүгу сызықтарыҚос нүктелі штрихпунктир сызықЖуандығы 1/3s-тен 1/2s-ке дейін.

Слайд 9Назарларыңызға рахмет!

Назарларыңызға рахмет!
