Презентация, доклад по черчению по теме Технический рисунок (8 класс)

Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением глазомерного масштаба.

Слайд 1ТЕХНИЧЕСКИЙ РИСУНОК
Урок черчения 8 класс

ТЕХНИЧЕСКИЙ РИСУНОКУрок черчения 8 класс

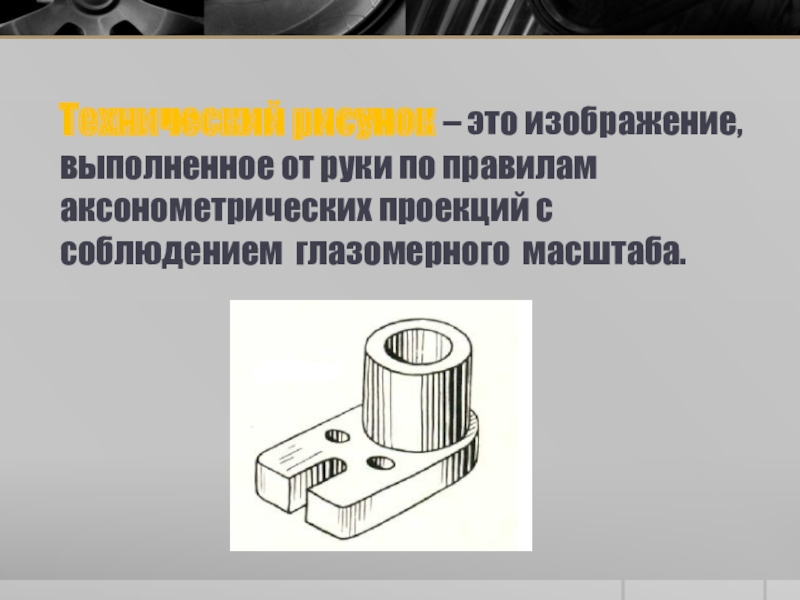

Слайд 2Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических

проекций с соблюдением глазомерного масштаба.
Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением глазомерного масштаба.

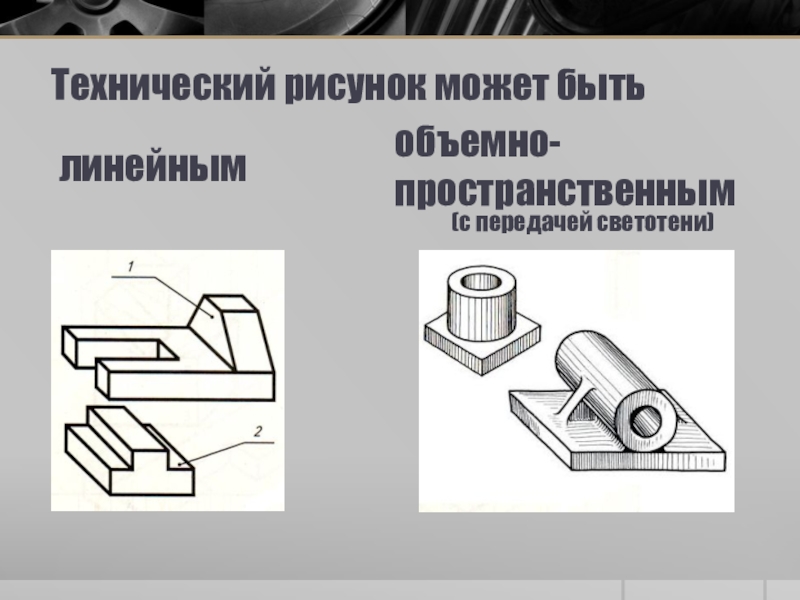

Слайд 3Технический рисунок может быть
объемно-пространственным
линейным
(с передачей светотени)

Технический рисунок может быть объемно-пространственнымлинейным(с передачей светотени)

Слайд 4 Показать объем можно штриховкой (1), шраффировкой (2),

точечным оттенением (3)

(1)

(2)

(3)

Показать объем можно штриховкой  (1),   шраффировкой (2),  точечным оттенением (3)(1) (2)

Слайд 5Передача объема на техническом рисунке детали зависит от её геометрической формы


Передача объема на техническом рисунке детали зависит от её геометрической формы

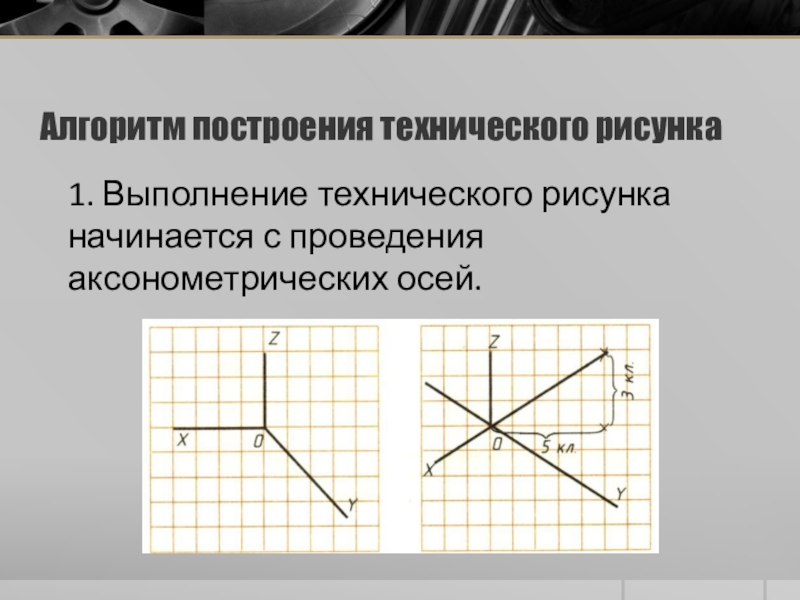

Слайд 6Алгоритм построения технического рисунка
1. Выполнение технического рисунка начинается с проведения аксонометрических

осей.
Алгоритм построения технического рисунка1. Выполнение технического рисунка начинается с проведения аксонометрических осей.

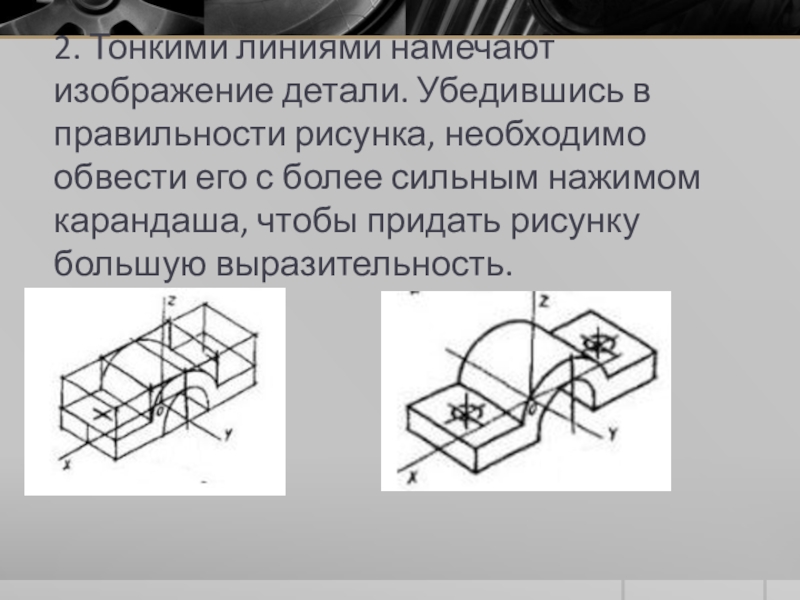

Слайд 72. Тонкими линиями намечают изображение детали. Убедившись в правильности рисунка, необходимо

обвести его с более сильным нажимом карандаша, чтобы придать рисунку большую выразительность.
2. Тонкими линиями намечают изображение детали. Убедившись в правильности рисунка, необходимо обвести его с более сильным нажимом

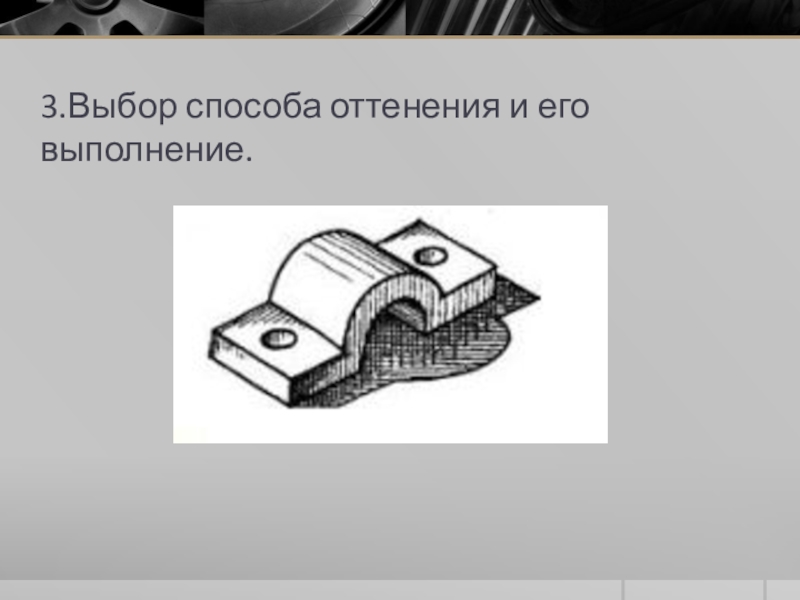

Слайд 83.Выбор способа оттенения и его выполнение.

3.Выбор способа оттенения и его выполнение.

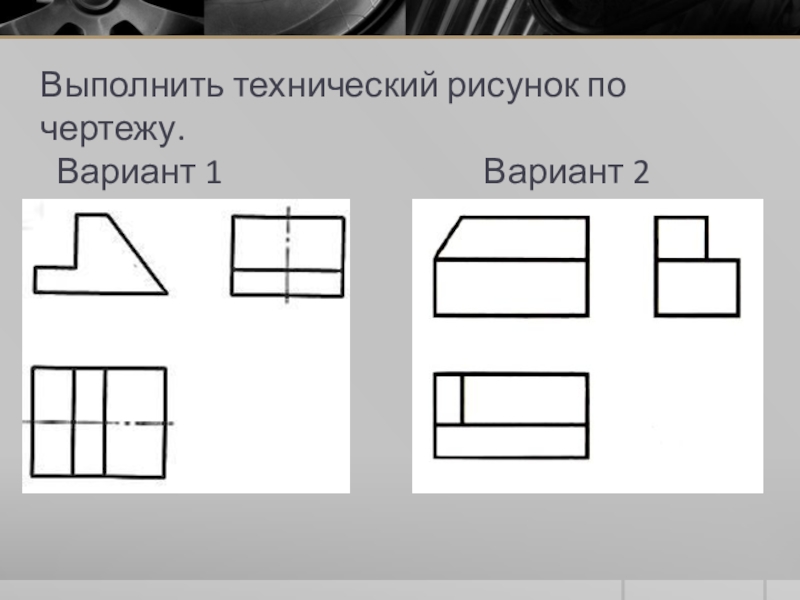

Слайд 9Выполнить технический рисунок по чертежу. Вариант 1

Вариант 2
Выполнить технический рисунок по чертежу.  Вариант 1
