Презентация, доклад по черчению на тему Соединение вида и разреза (9 класс)

10
Виноградов Николай Александрович

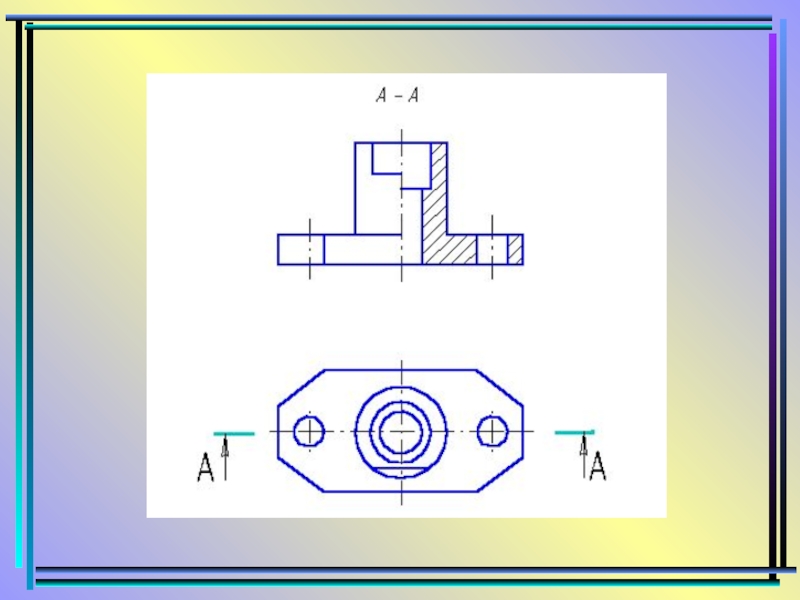

ИЗОБРАЖЕНЫ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ТЕПЕРЬ ОБВЕДЕНЫ СПЛОШНЫМИ ОСНОВНЫМИ ЛИНИЯМИ, ТАК КАК СЛАНОВЯТСЯ ВИДИМЫМИ

- ЗАШТРИХОВАТЬ ФИГУРУ СЕЧЕНИЯ

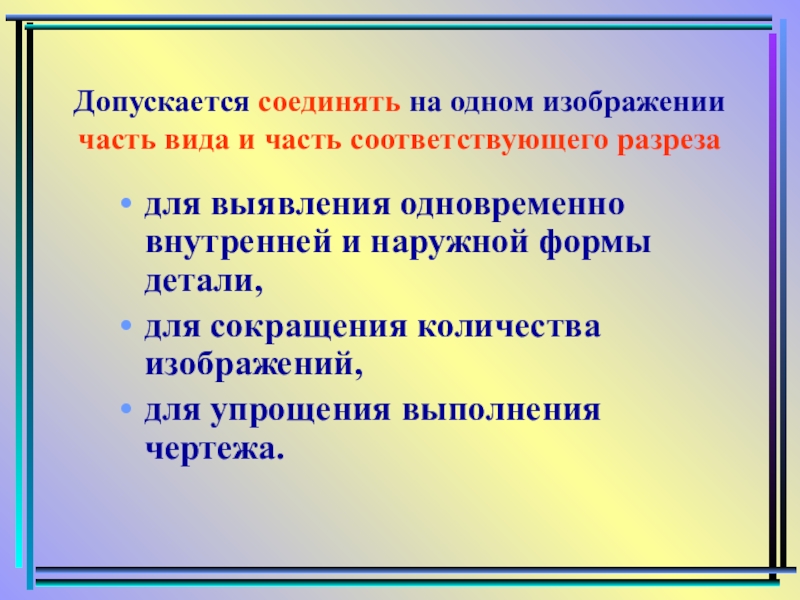

же два изображения – вид и разрез нерационально

выявления одновременно внутренней и наружной формы детали,
для сокращения количества изображений,
для упрощения выполнения чертежа.

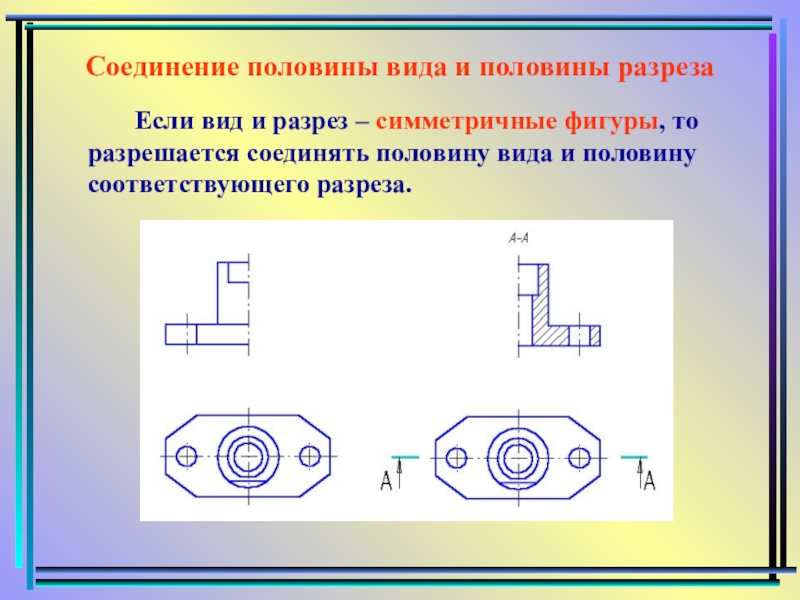

и разрез – симметричные фигуры, то разрешается соединять половину вида и половину соответствующего разреза.

и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия.

Разрез располагается справа или снизу от оси симметрии.

На половине вида не должно быть штриховых линий (линий невидимого контура).

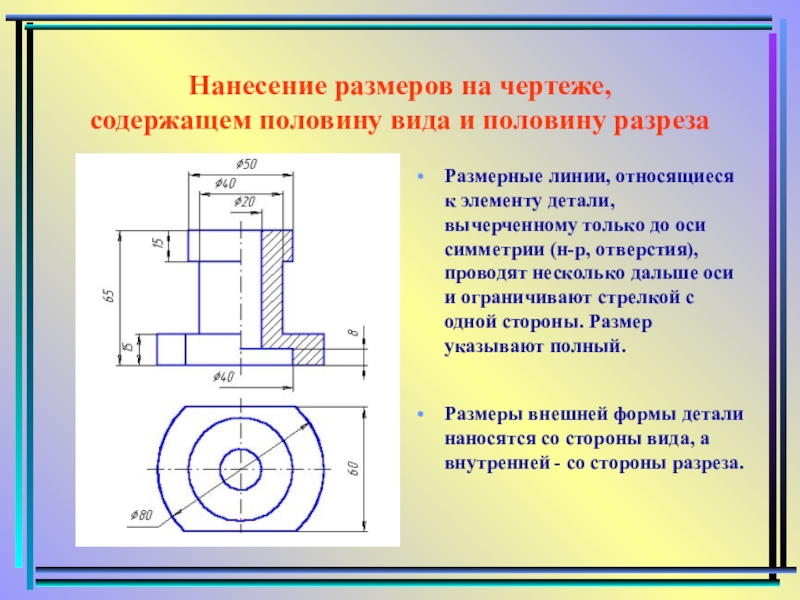

Нанесение размеров на чертеже имеет свои особенности.

относящиеся к элементу детали, вычерченному только до оси симметрии (н-р, отверстия), проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.

Размеры внешней формы детали наносятся со стороны вида, а внутренней - со стороны разреза.

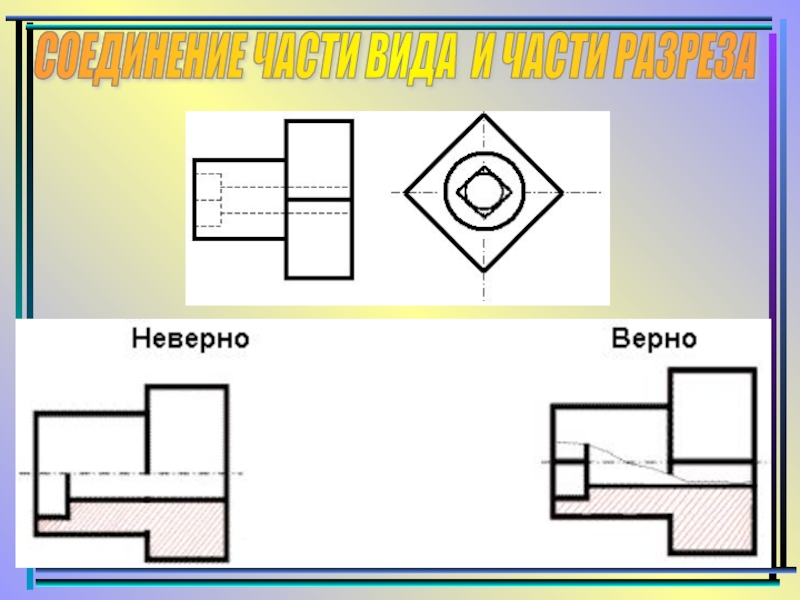

и разрез – несимметричные фигуры, то допускается соединять часть вида и часть соответствующего разреза, границу между которыми проводят сплошной тонкой волнистой линией.

предмета, совпадает с осью симметрии, на чертеже показывают больше половины разреза.

предмета, совпадает с осью симметрии, на чертеже показывают большую часть вида.

!!!

!!!

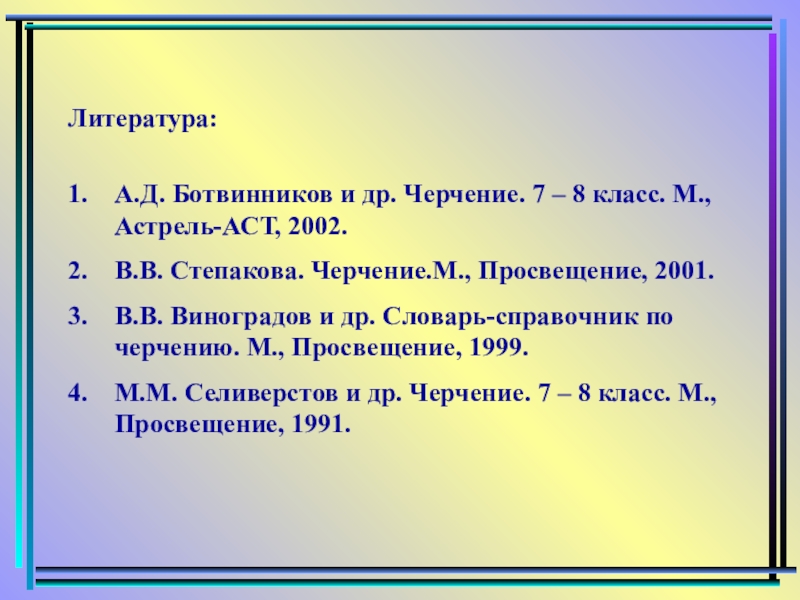

Астрель-АСТ, 2002.
В.В. Степакова. Черчение.М., Просвещение, 2001.
В.В. Виноградов и др. Словарь-справочник по черчению. М., Просвещение, 1999.
М.М. Селиверстов и др. Черчение. 7 – 8 класс. М., Просвещение, 1991.
