Сечение определениеСечение — изображение фигуры, получающейся при мыслен­ном рассечении предмета секущей плоскостью. В сечении пока­зывается только то, что находится

Слайд 1Сечения и разрезы
Ученица 9 «Б» класса Терентьева Марина Учитель: Горбунова Т.П.

Сечения и разрезыУченица 9 «Б» класса Терентьева Марина Учитель: Горбунова Т.П.

Слайд 2 Сечение

определение

Сечение — изображение фигуры, получающейся при мыслен­ном рассечении предмета секущей плоскостью. В сечении пока­зывается только то, что находится в секущей плоскости.

Сечение

Слайд 3 Сечения
Чтобы показать

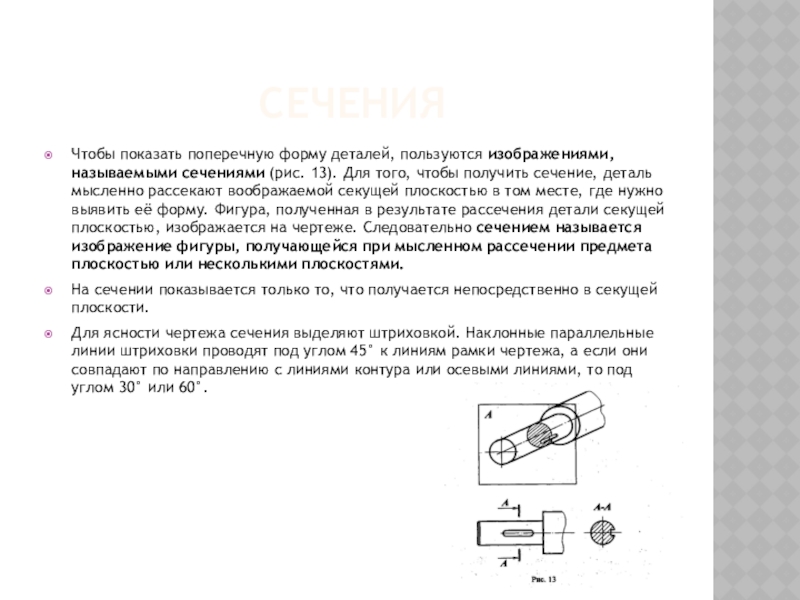

поперечную форму деталей, пользу­ются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рас­секают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в ре­зультате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называ­ется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или не­сколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости.
Для ясности чертежа сечения выделяют штрихов­кой. Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.


СеченияЧтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями (рис.

Слайд 4 Расположение

сечений

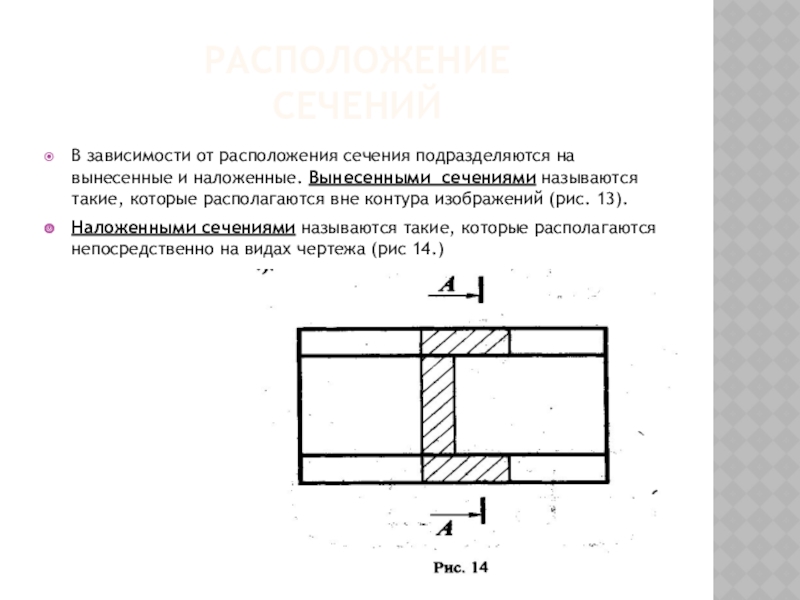

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными  сечениями называются такие, которые располагаются вне контура изображений (рис. 13).
Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа (рис 14.)

Расположение

Слайд 5 Расположение

Сечений

Вынесенным сечениям следует отдавать предпоч­тение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.
Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).
Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.
Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения (рис. 15).

Расположение

Слайд 6 Обозначение

сечений

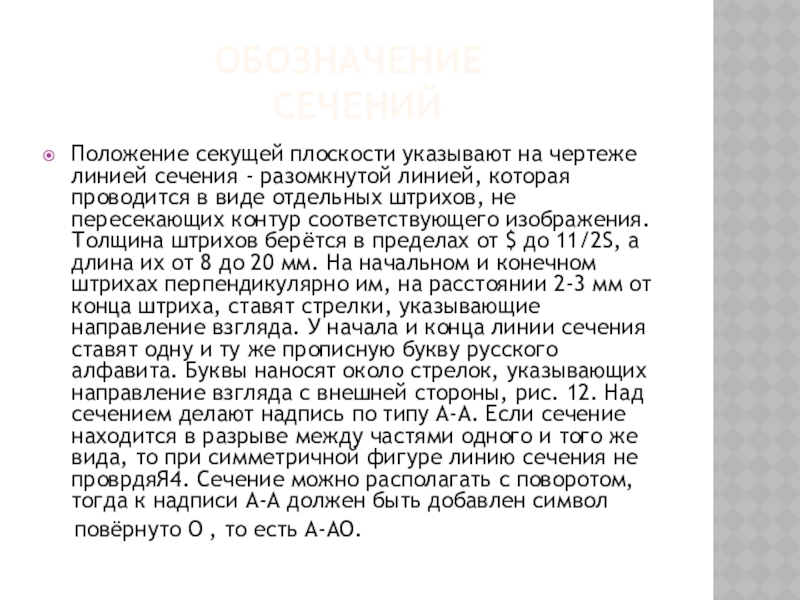

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ
повёрнуто О , то есть А-АО.

Обозначение

Слайд 7На чертеже одной детали может быть столько раз­личных сечений, сколько нужно

для полного выявления её формы. Дня нескольких одинаковых сечений, относя­щихся к одному и тому же предмету, следует линии се­чения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).
Если секущая плоскость проходит через ось по­верхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показы­вают полностью (рис. 18). Однако можно заметить, что это относится к изо­бражениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространя­ется на изображение в сечении шпоночного паза.

На чертеже одной детали может быть столько раз­личных сечений, сколько нужно для полного выявления её формы. Дня

Слайд 8 разрез
Разрез

- мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.
Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения

разрезРазрез - мысленное рассечение предмета одной или несколькими плоскостями. На разрезе

Слайд 9

Типы разрезов

1. В зависимости от числа секущих плоскостей разрезы делятся на:
Простой разрез — для формирования используется одна плоскость. Можно не обозначать, если изображение разреза находится на месте основного вида, на одном листе с главным видом, не отделено от главного вида другими изображениями.
Сложный разрез — для формирования используются две и больше секущих плоскостей. Обозначается всегда.
Ломаный разрез — для формирования используются две (бо́льшее количество используется редко) пересекающиеся плоскости.
Ступенчатый разрез — для формирования используются две и более параллельные плоскости.
2. В зависимости от положения плоскости относительно горизонтальной плоскости проекции разрезы разделяются на:
Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции.
Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции.
Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.

Типы

Слайд 10

Типы разрезов

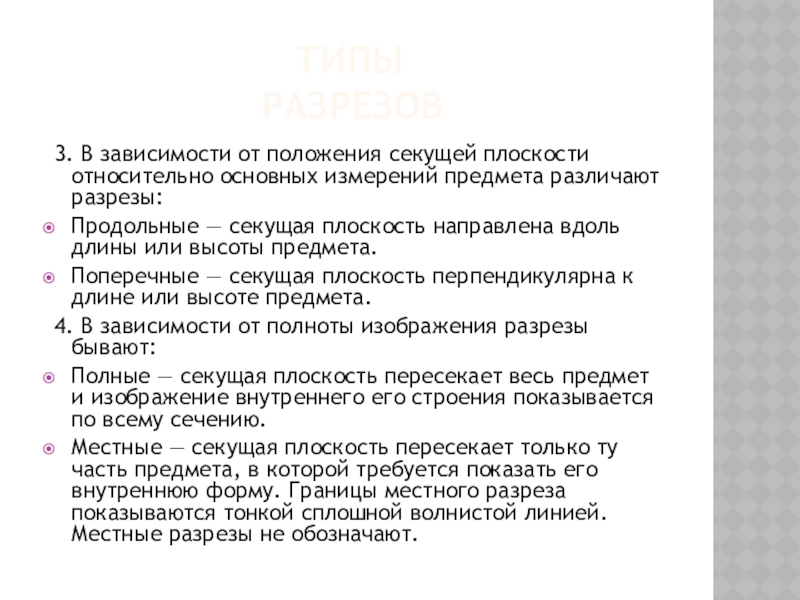

3. В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы:
Продольные — секущая плоскость направлена вдоль длины или высоты предмета.
Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.
4. В зависимости от полноты изображения разрезы бывают:
Полные — секущая плоскость пересекает весь предмет и изображение внутреннего его строения показывается по всему сечению.
Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией. Местные разрезы не обозначают.

Типы

Слайд 11 Разрез простой

На чертеже
Разрез простой

Слайд 12

Разрез простой ( 3D )
Разрез

Слайд 13Спасибо за внимание!

Спасибо за внимание!
