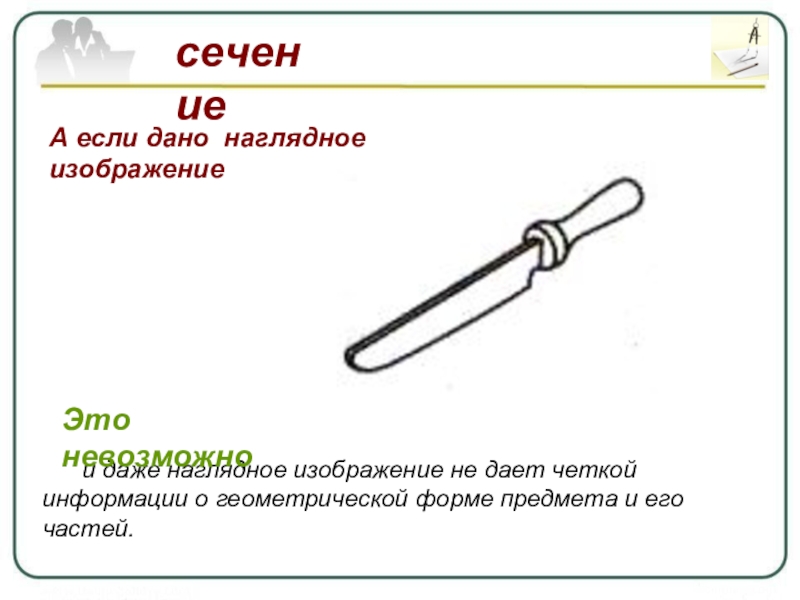

но остался им недоволен, так как по этому изображению определить форму копья было невозможно. «Как же передать форму копья, - задумался художник,- чтобы на каждом характерном участке четко воспринималась его форма?»
Давайте и мы с вами попробуем решить эту задачу.
Это невозможно

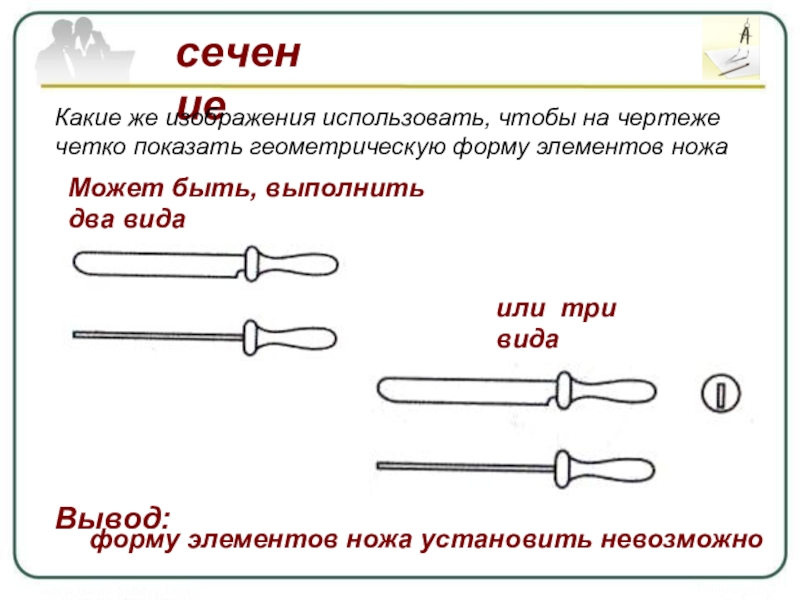

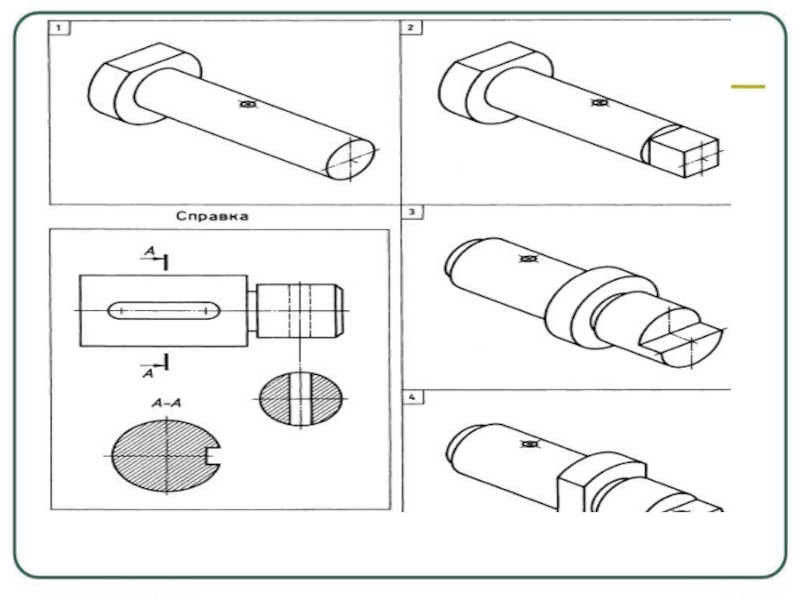

Может быть, выполнить два вида
или три вида
Вывод:
форму элементов ножа установить невозможно
Каков же выход?
Необходимо какое-то принципиально новое изображение
В подобных случаях используют изображения, которые называются
СЕЧЕНИЯМИ

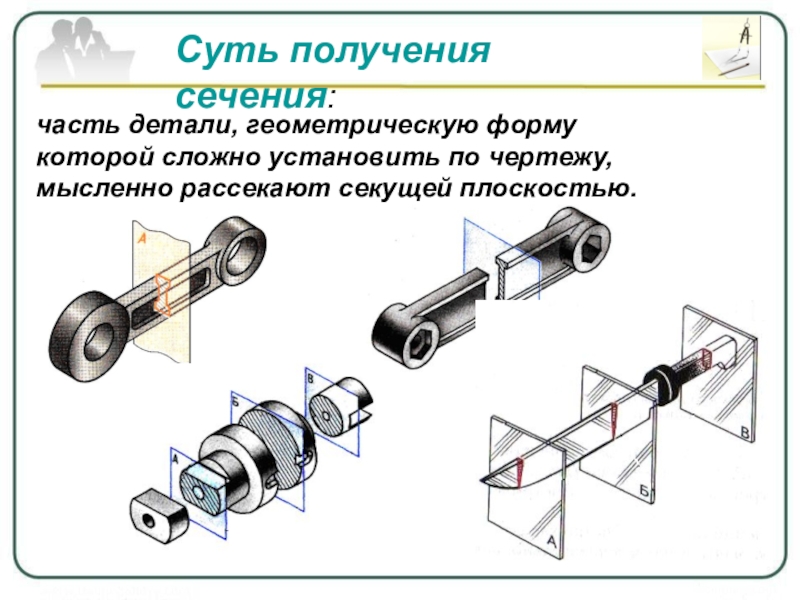

Сечением

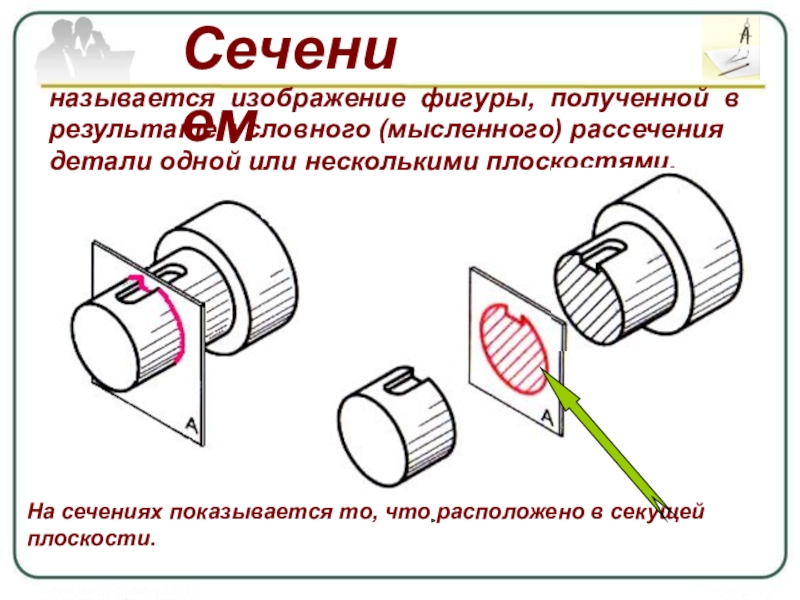

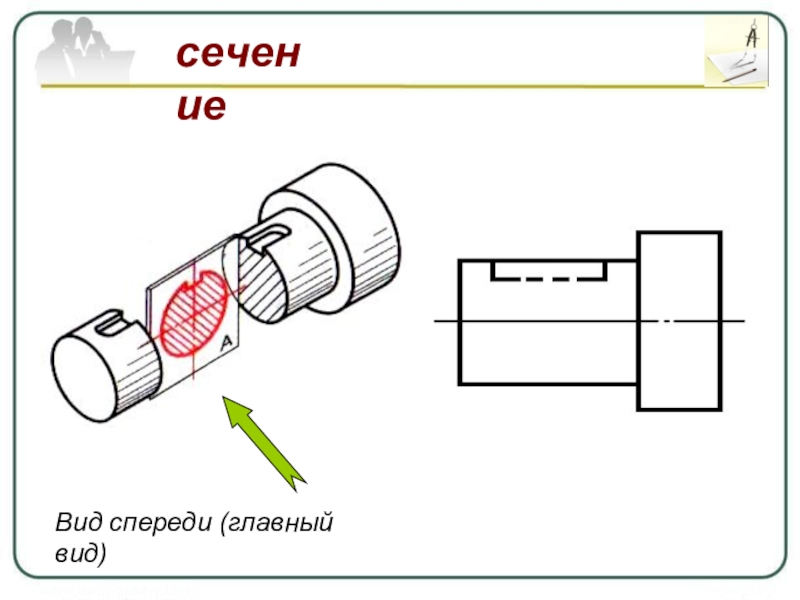

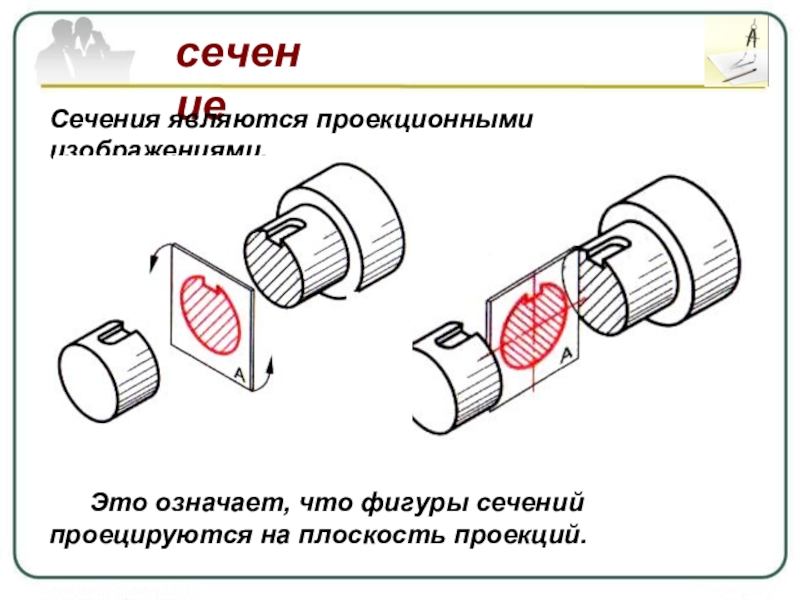

На сечениях показывается то, что расположено в секущей плоскости.
Обводят сплошной тонкой линией.

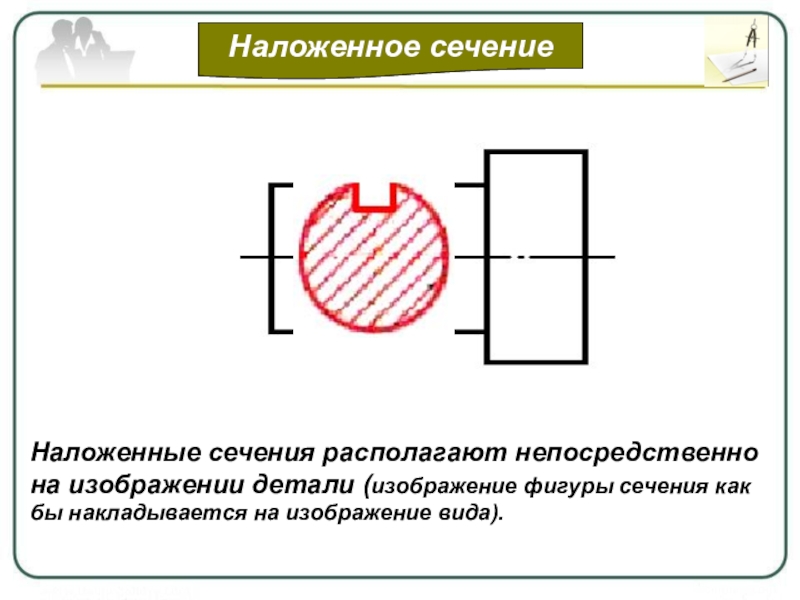

Контур наложенного сечения обводят сплошной тонкой линией.
Контур детали в месте, где расположено наложенное сечение, не прерывают.

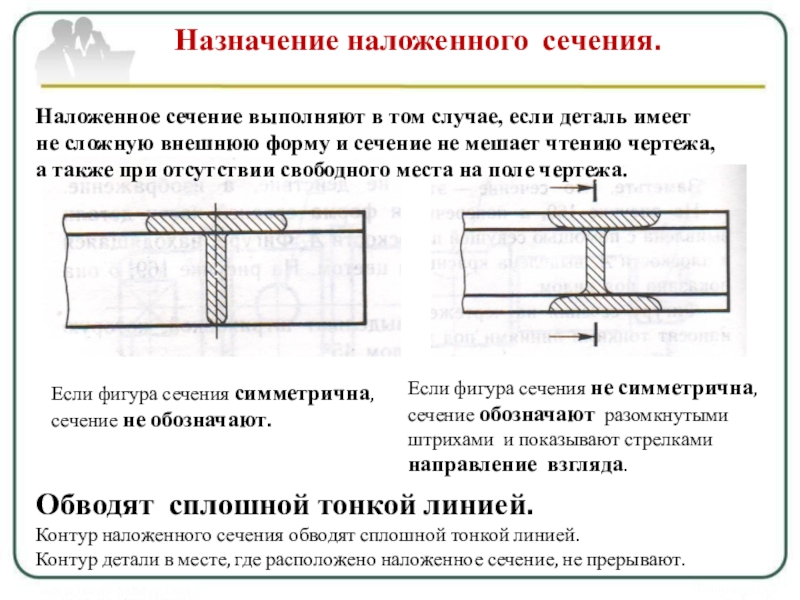

Наложенное сечение выполняют в том случае, если деталь имеет
не сложную внешнюю форму и сечение не мешает чтению чертежа,
а также при отсутствии свободного места на поле чертежа.
Обводят сплошной основной толстой линией.

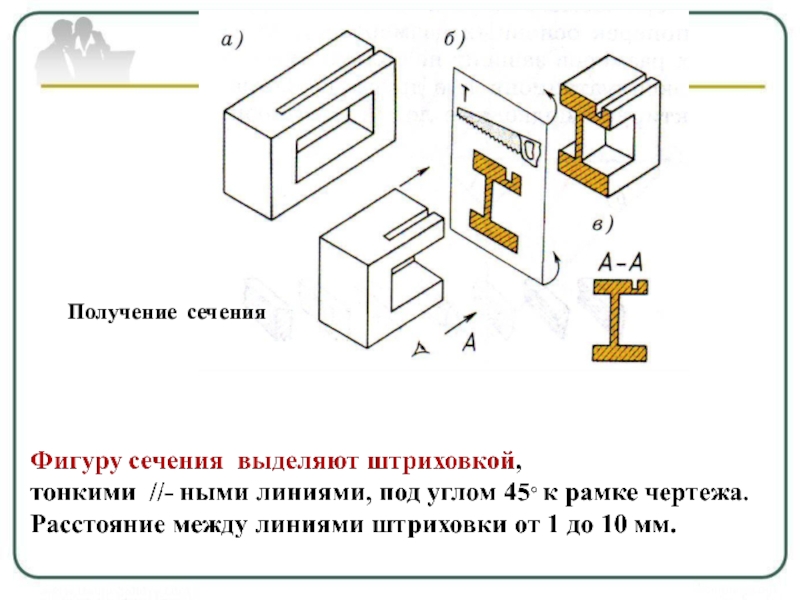

Судить о форме предмета можно по изображениям, которые получаются в результате сечения его плоскостью

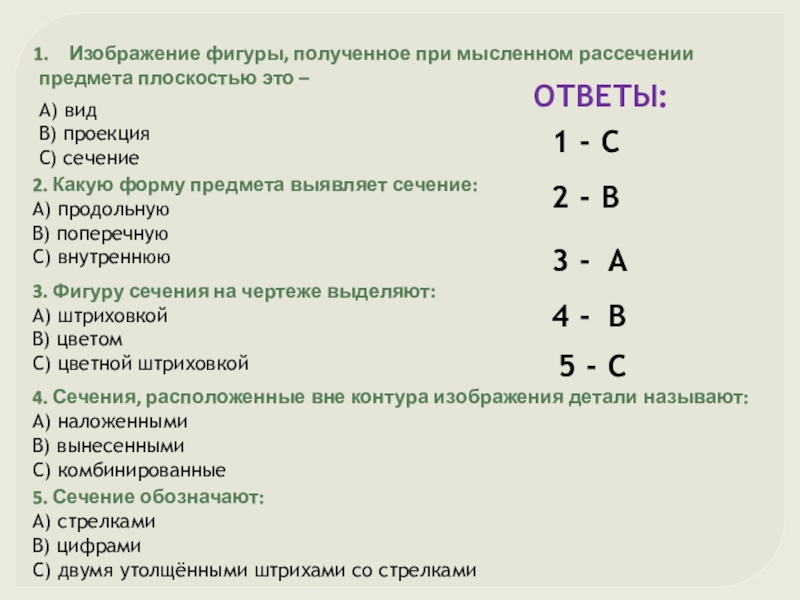

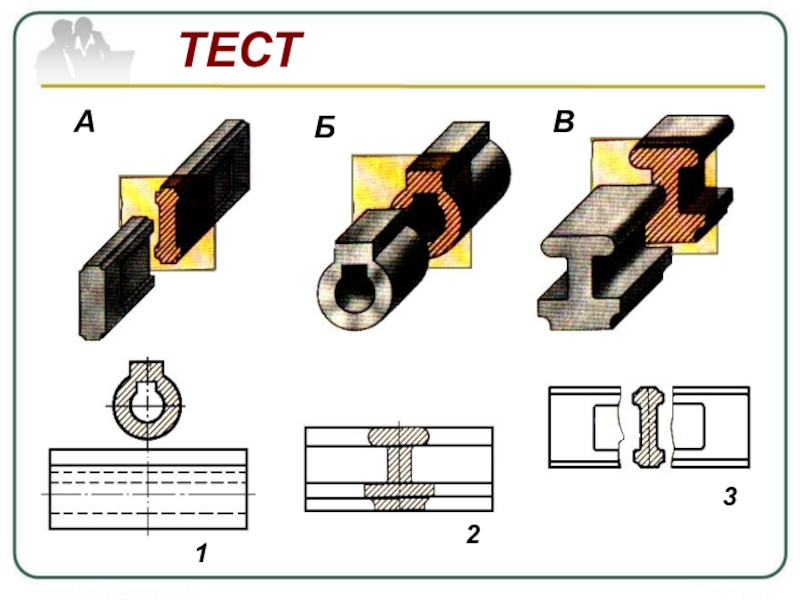

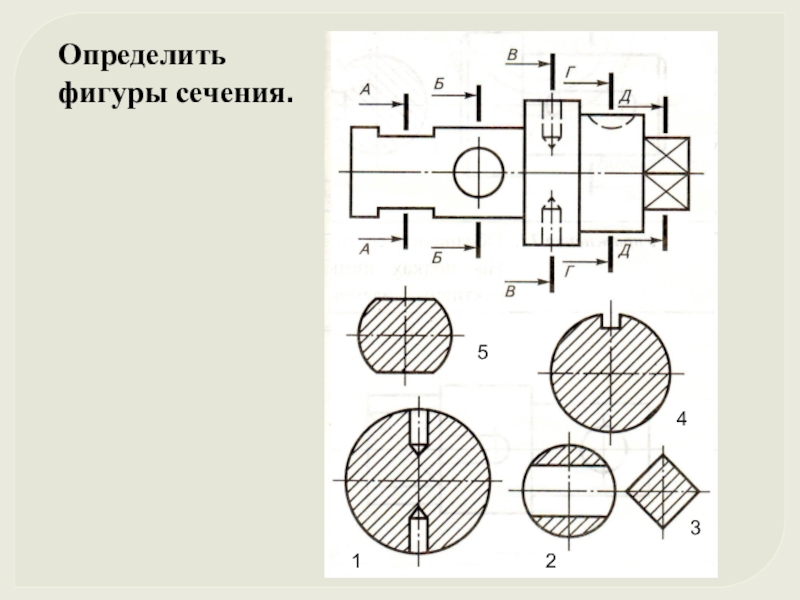

2. Какую форму предмета выявляет сечение:
А) продольную
В) поперечную
С) внутреннюю
3. Фигуру сечения на чертеже выделяют:
А) штриховкой
В) цветом
С) цветной штриховкой

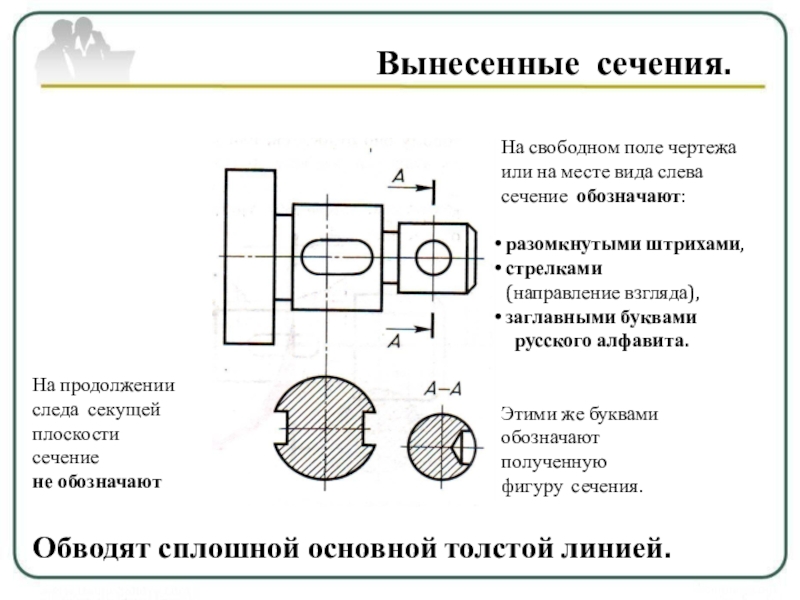

4. Сечения, расположенные вне контура изображения детали называют:
А) наложенными
В) вынесенными
С) комбинированные
5. Сечение обозначают:
А) стрелками
В) цифрами
С) двумя утолщёнными штрихами со стрелками
ОТВЕТЫ:
С
1 -
2 -
В
3 -
А
4 -
В
5 -
С
