Презентация, доклад по черчению на тему Сечение
Содержание
- 1. Презентация по черчению на тему Сечение
- 2. Сечение – это изображение фигуры,
- 3. Правило – исключение.Если секущая плоскость проходит через
- 4. Обозначение секущей плоскостиСекущая плоскость обозначается разомкнутой линией
- 5. Штриховка сеченийФигура сечения заштриховывается сплошными тонкими линиями
- 6. Сечение применяют, чтобы показать поперечную форму предмета в том или ином месте.Чертеж детали с сечениями
- 7. Классификация сеченийСечения классифицируются по их месту расположения
- 8. Наложенные сеченияИзображение сечения накладывается непосредственно на вид.Обводится
- 9. Вынесенные сеченияИзображение сечения располагается вне контура вида.Обводится
- 10. Типичные ошибки при вычерчивании сеченийОшибки :Несоответствие диаметра
- 11. Слайд 11

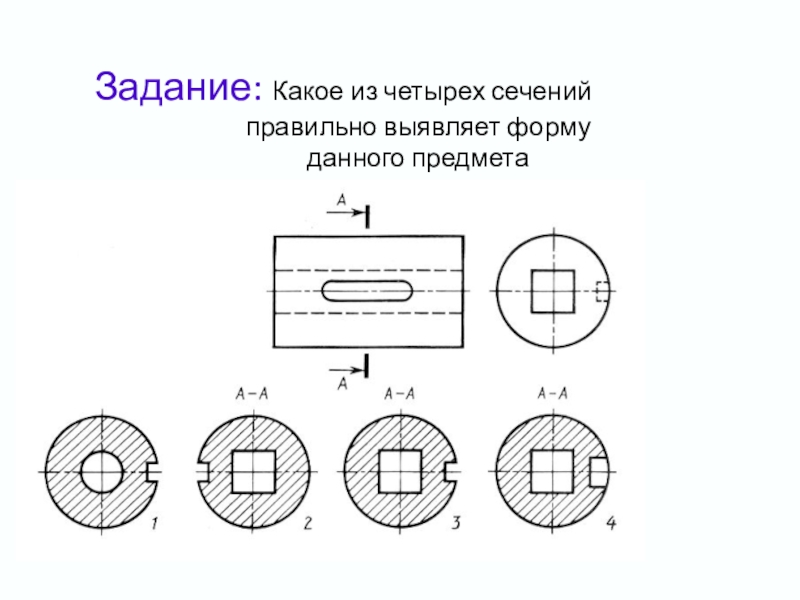

- 12. Задание: Какое из четырех сечений
- 13. Задание: Какие из фигур сечений построены правильно, т.е. в соответствии с направлением взгляда на секущую плоскость
- 14. Задание: 1. Подпишите названия сечений по
- 15. Список используемой литературы:И.С. Вышнепольский, «Техническое черчение», Москва

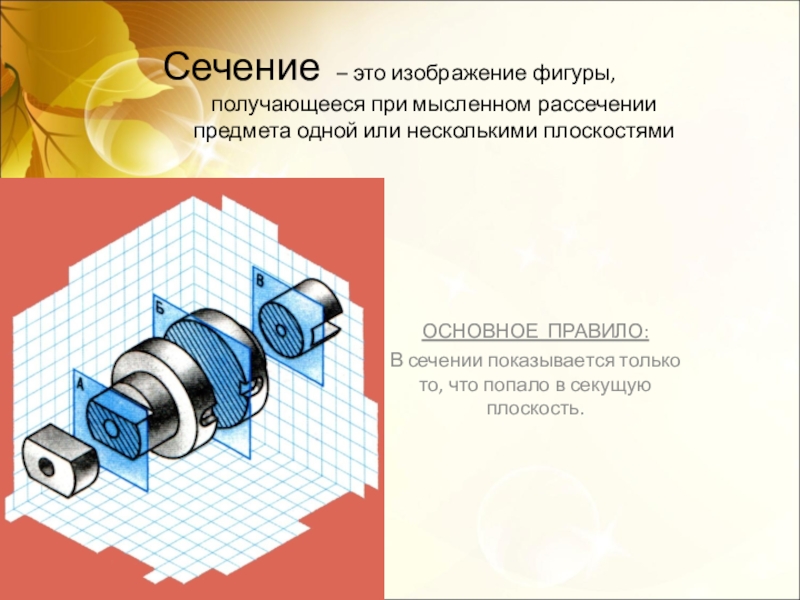

Слайд 2Сечение – это изображение фигуры,
ОСНОВНОЕ ПРАВИЛО:
В сечении показывается только то, что попало в секущую плоскость.

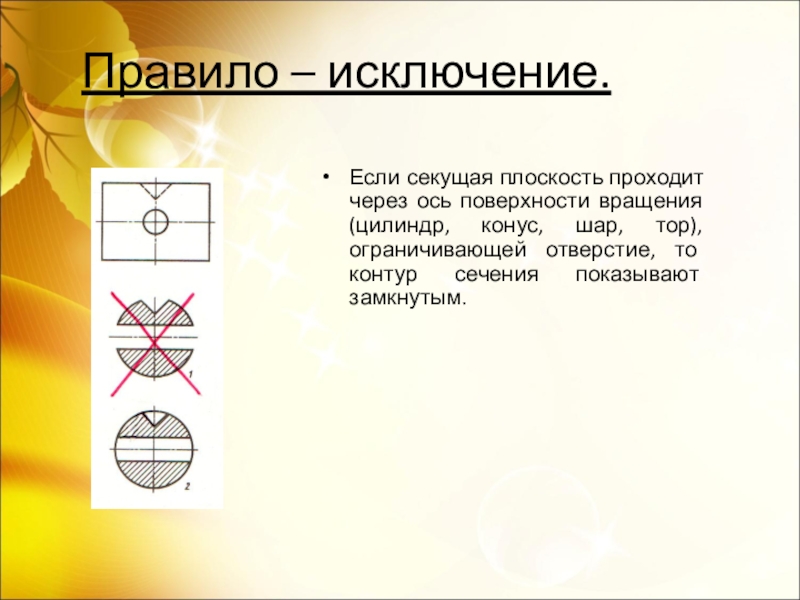

Слайд 3Правило – исключение.
Если секущая плоскость проходит через ось поверхности вращения (цилиндр,

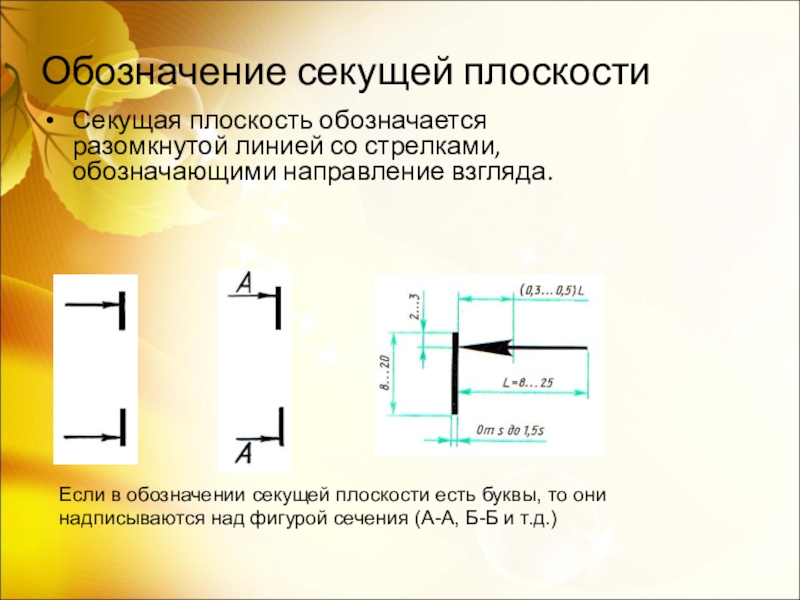

Слайд 4Обозначение секущей плоскости
Секущая плоскость обозначается разомкнутой линией со стрелками, обозначающими направление
Если в обозначении секущей плоскости есть буквы, то они надписываются над фигурой сечения (А-А, Б-Б и т.д.)

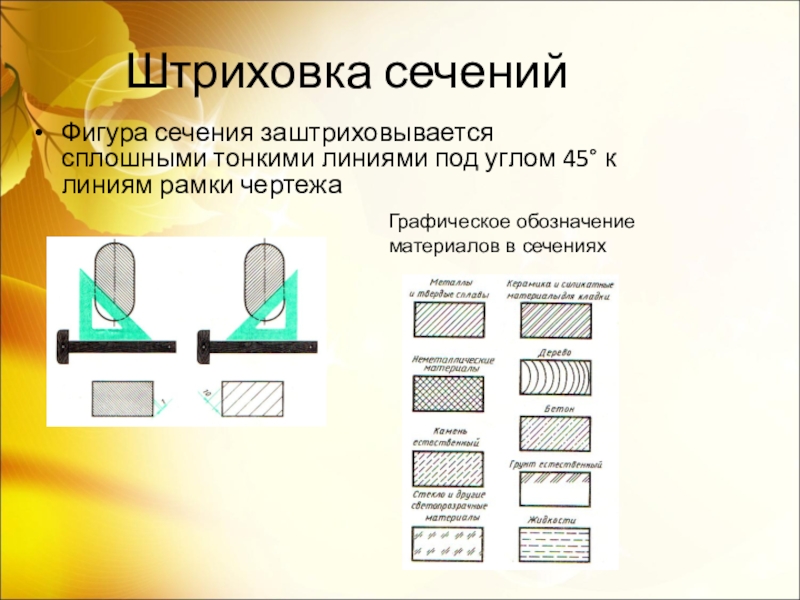

Слайд 5Штриховка сечений
Фигура сечения заштриховывается сплошными тонкими линиями под углом 45° к
Графическое обозначение материалов в сечениях
Слайд 6Сечение применяют, чтобы показать поперечную форму предмета в том или ином
Чертеж детали с сечениями

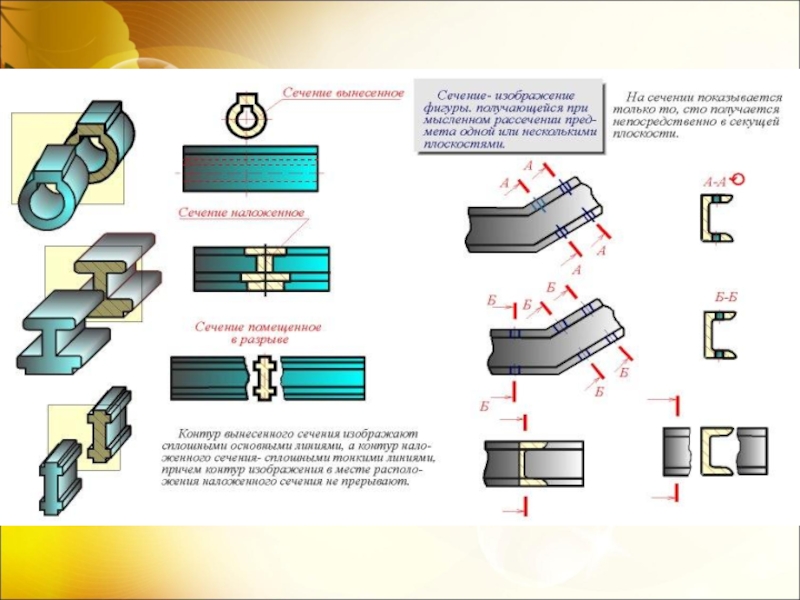

Слайд 7Классификация сечений
Сечения классифицируются по их месту расположения на чертеже
Наложенные сечения
Вынесенные сечения
1.На
2.На любом свободном месте чертежа
3.В разрыве изображения вида

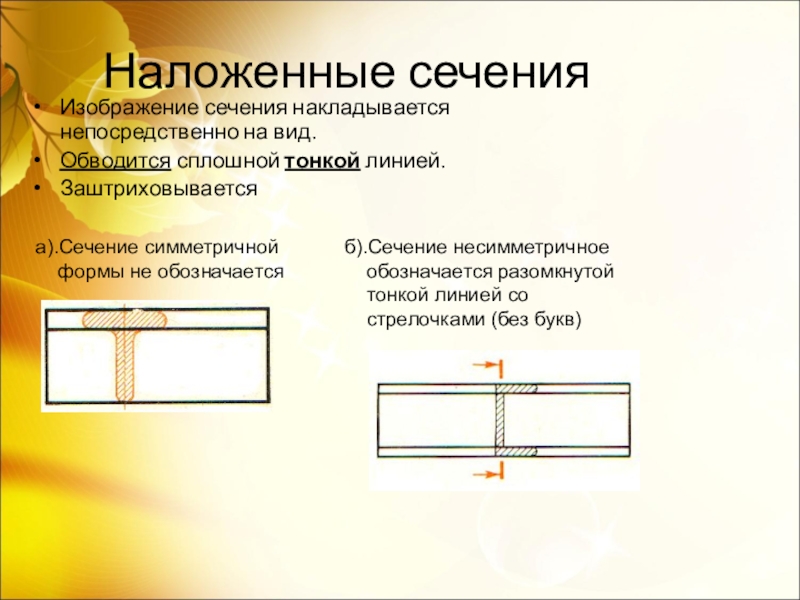

Слайд 8Наложенные сечения
Изображение сечения накладывается непосредственно на вид.
Обводится сплошной тонкой линией.
Заштриховывается
а).Сечение симметричной
формы не обозначается
б).Сечение несимметричное
обозначается разомкнутой
тонкой линией со
стрелочками (без букв)
Слайд 9Вынесенные сечения
Изображение сечения располагается вне контура вида.
Обводится сплошной толстой основной линией.
Заштриховывается
1.
непосредственно на
продолжении линии сечения
(только для симметричного по
форме сечения)
2. Сечение расположенное
на любом свободном месте
чертежа или на месте другого вида
3. Сечение расположенное в разрыве изображения вида
не обозначается
обозначается
Симметричное по форме сечение не обозначается
Несимметричное сечение обозначается
(без букв)

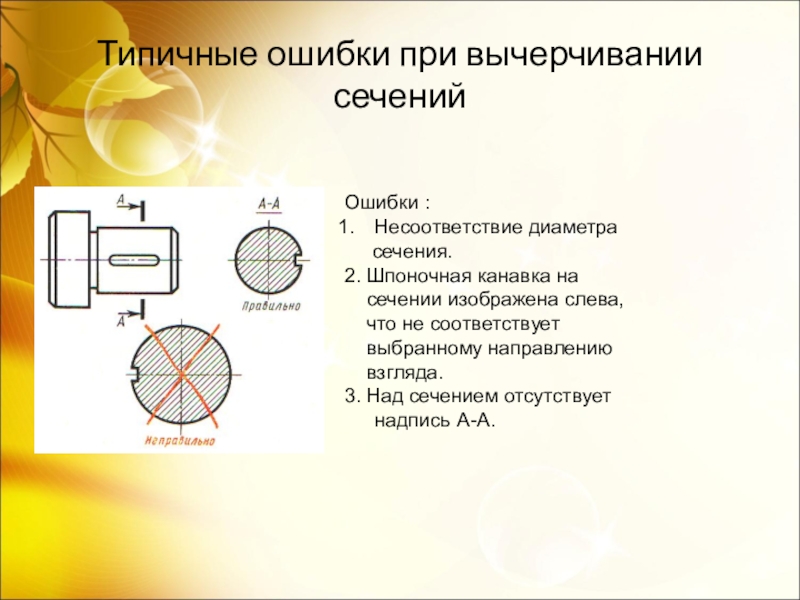

Слайд 10Типичные ошибки при вычерчивании сечений
Ошибки :
Несоответствие диаметра
сечения.
2.
сечении изображена слева,
что не соответствует
выбранному направлению
взгляда.
3. Над сечением отсутствует надпись А-А.

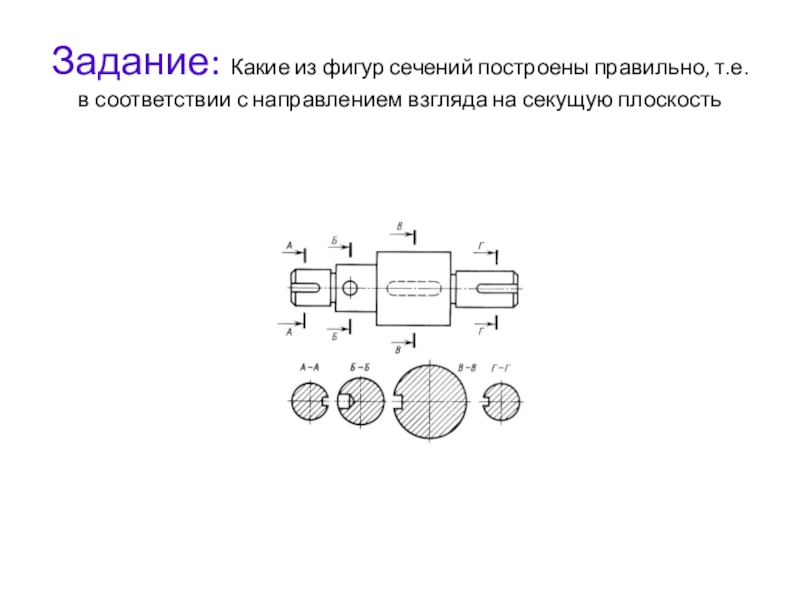

Слайд 13Задание: Какие из фигур сечений построены правильно, т.е. в соответствии с
Слайд 14 Задание: 1. Подпишите названия сечений по классификации.
Слайд 15Список используемой литературы:
И.С. Вышнепольский, «Техническое черчение», Москва «Высшая школа»,1981 г.
И.С. Вышнепольский,
Москва, «Машиностроение», 1988 г.
Автор презентации:
Виноградов Н.А., учитель черчения
МБОУ гимназия №10
г. Мурманск
