Презентация, доклад по черчению на тему Проецирование (8 класс)
Содержание
- 1. Презентация по черчению на тему Проецирование (8 класс)
- 2. Понятия урока:проекция;метод проецирования;виды проецирования;элементы прямоугольного проецирования.

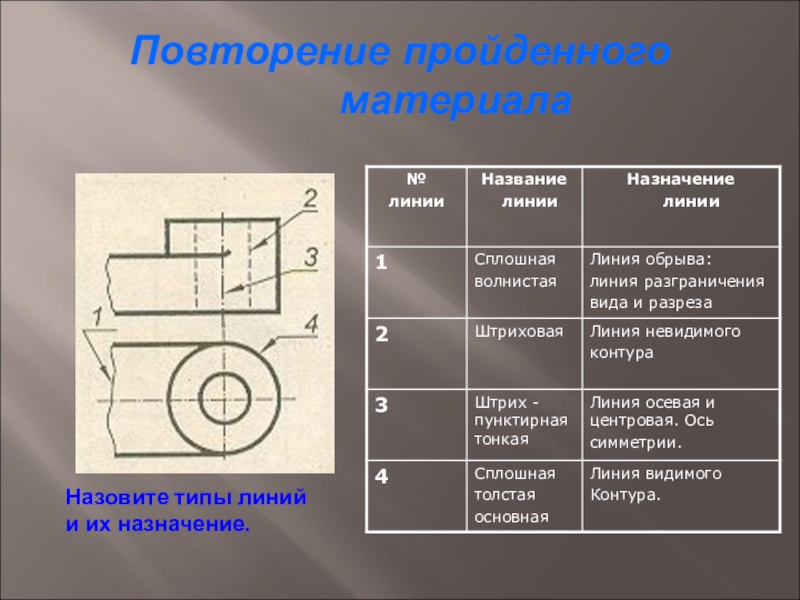

- 3. Повторение пройденного материалаНазовите типы линийи их назначение.
- 4. Предметы можно отразить на плоскости с помощьюФотографииРисункаЧертежаВсе эти изображения выполняют по правилам проецирования.

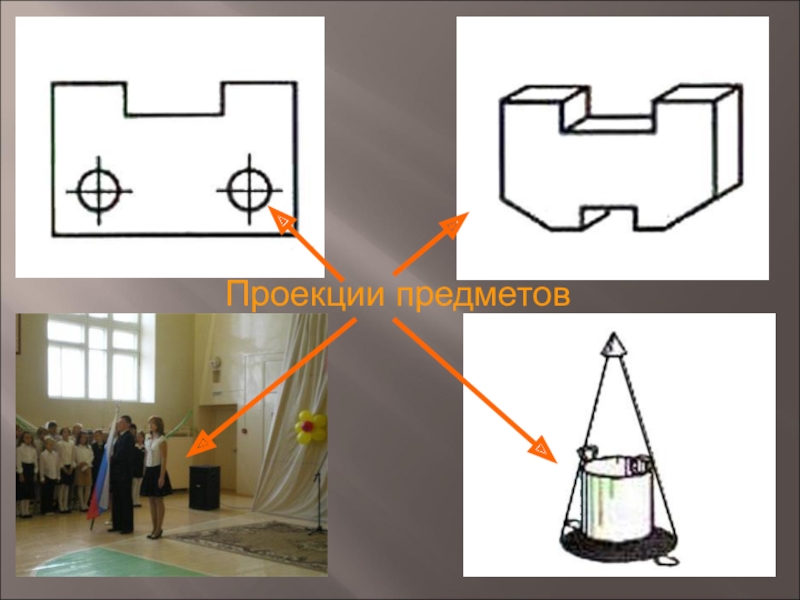

- 5. Проекции предметов
- 6. Проекции предметов
- 7. Рисунки, чертежи, фотографии или контуры, полученные посредством
- 8. ПроецированиеВ переводе с латинского означает« бросить вперед
- 9. Процесс получения изображения на плоскости называется проецированием
- 10. Проецирование – процесс построения проекции предмета Проецирующий лучПроекцияПлоскость проекций
- 11. Получают проекции с помощью проецирующих лучей, которые
- 12. Центральное Методы проецирования ПараллельноеКосоугольное 2. Прямоугольное

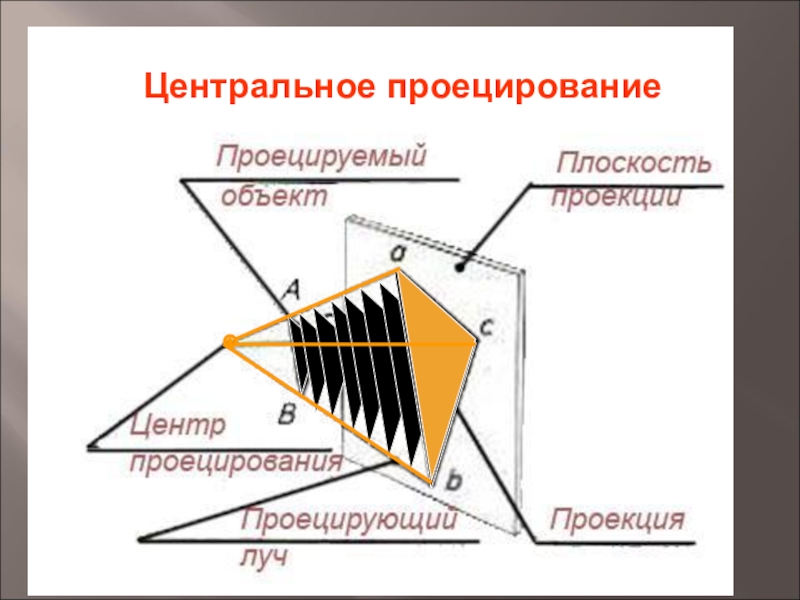

- 13. Центральное проецирование
- 14. Слайд 14
- 15. Параллельное косоугольное проецирование

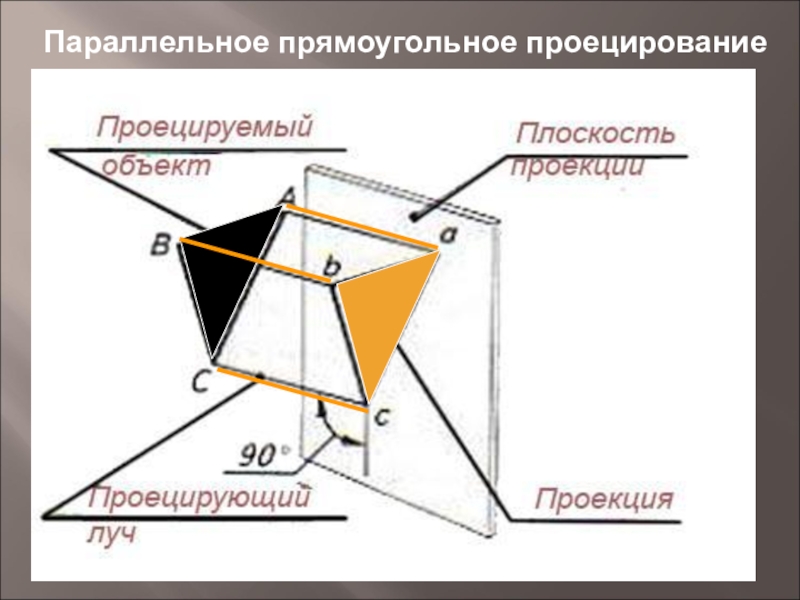

- 16. Параллельное прямоугольное проецирование
- 17. Способы проецированияВертикальное. Горизонтальное. Наклонное.
- 18. Элементы проецирования:проецируемый объектплоскость проекциицентр проецированияпроецирующий лучпроекция
- 19. Проецирование. Примеры из окружающего мира.ЦентральноеФотографииРисункиПерспективные чертежи зданийТени от предметов, освещенных лампой
- 20. Проецирование. Примеры из окружающего мира.ПараллельноеЧертежиНаглядныеизображенияпредметов.
- 21. Посредством прямоугольного проецирования выполняются чертежи:проекционныетехническиемашиностроительныеархитектурно-строительные
- 22. Условия проецирования:Проецируемый предмет всегда располагается параллельно плоскости
- 23. Проверь себя:Что называется проецированием?Перечисли элементы проецирования.Назови виды проецирования.
- 24. Заполните таблицу.проецирование
- 25. Проверим таблицу.проецированиецентральноепараллельноепрямоугольноекосоугольное
- 26. Может ли прямая линия иметь кривую тень и, наоборот, кривая линия – прямую тень?
- 27. Домашнее задание:Читать учебник, стр. 31-34Ответить на вопросы стр.34
Понятия урока:проекция;метод проецирования;виды проецирования;элементы прямоугольного проецирования.

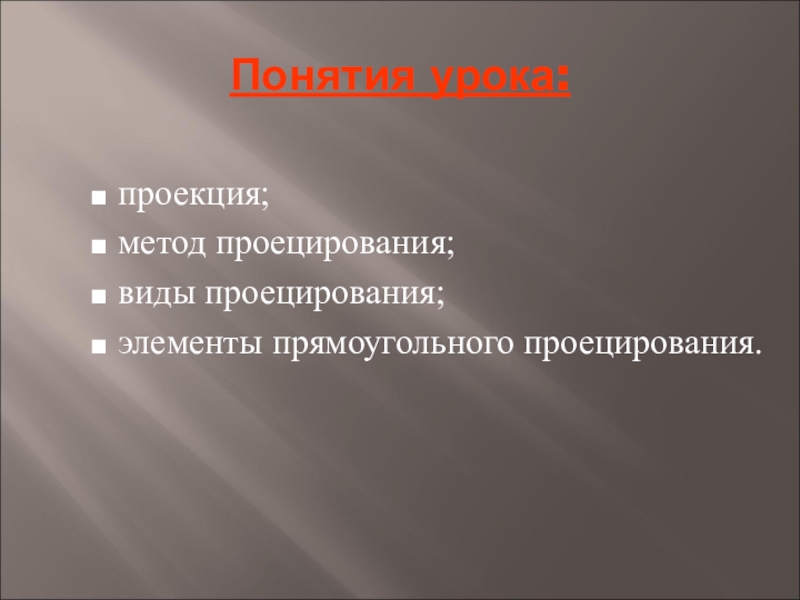

Слайд 2Понятия урока:
проекция;
метод проецирования;
виды проецирования;
элементы прямоугольного проецирования.

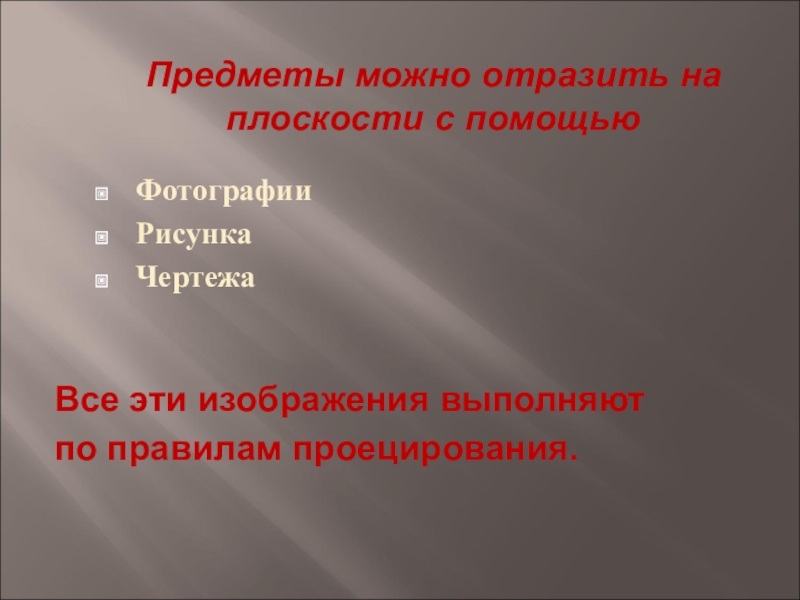

Слайд 4Предметы можно отразить на плоскости с помощью
Фотографии
Рисунка
Чертежа
Все эти изображения выполняют
по
правилам проецирования.
Слайд 7Рисунки, чертежи, фотографии или контуры, полученные посредством обводки предмета, - все
это проекции предметов.
Плоскостью проекций может быть стена, лист бумаги, поверхность земли ит.д.
Плоскостью проекций может быть стена, лист бумаги, поверхность земли ит.д.

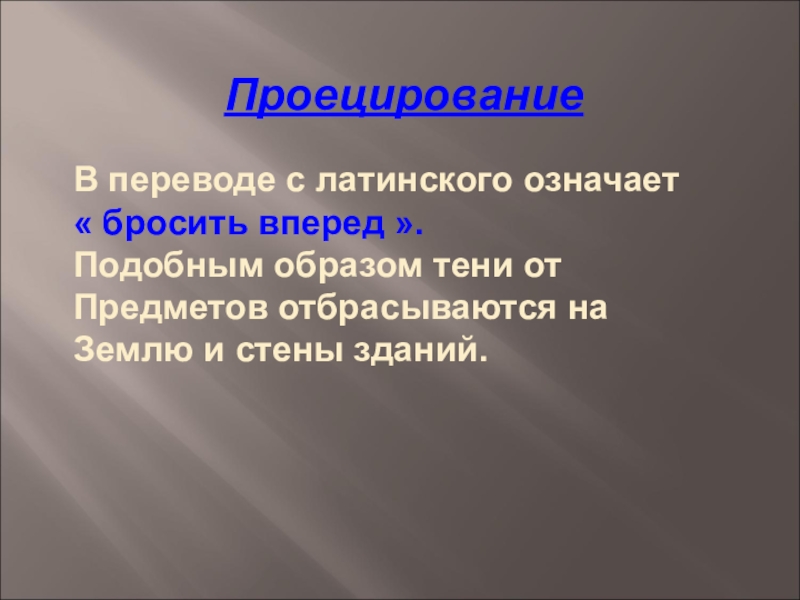

Слайд 8Проецирование
В переводе с латинского означает
« бросить вперед ».
Подобным образом тени от
Предметов отбрасываются на
Землю и стены зданий.

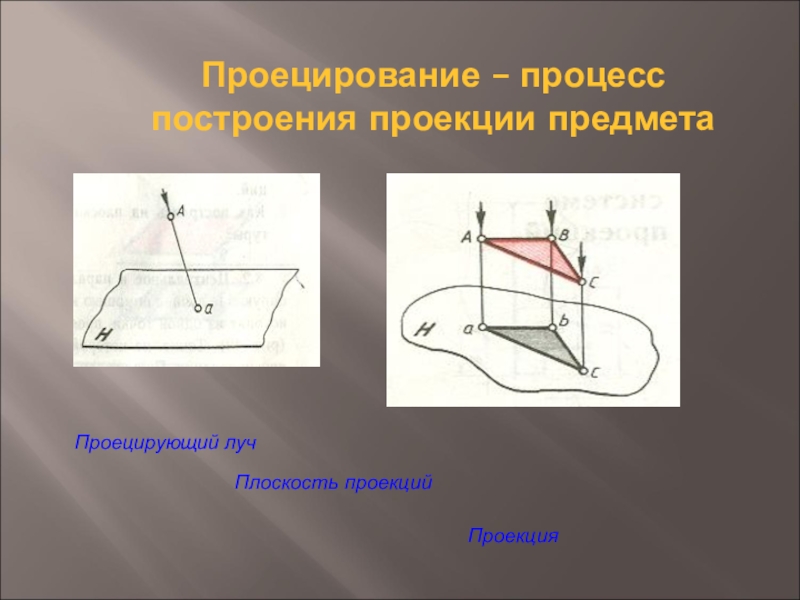

Слайд 10Проецирование – процесс
построения проекции предмета
Проецирующий луч
Проекция
Плоскость проекций
Слайд 11Получают проекции с помощью проецирующих лучей, которые проходят через каждую вершину
проецируемого предмета.
В зависимости от направления проецирующих лучей проецирование бывает: центральным, параллельным косоугольным и параллельным прямоугольным.
В зависимости от направления проецирующих лучей проецирование бывает: центральным, параллельным косоугольным и параллельным прямоугольным.

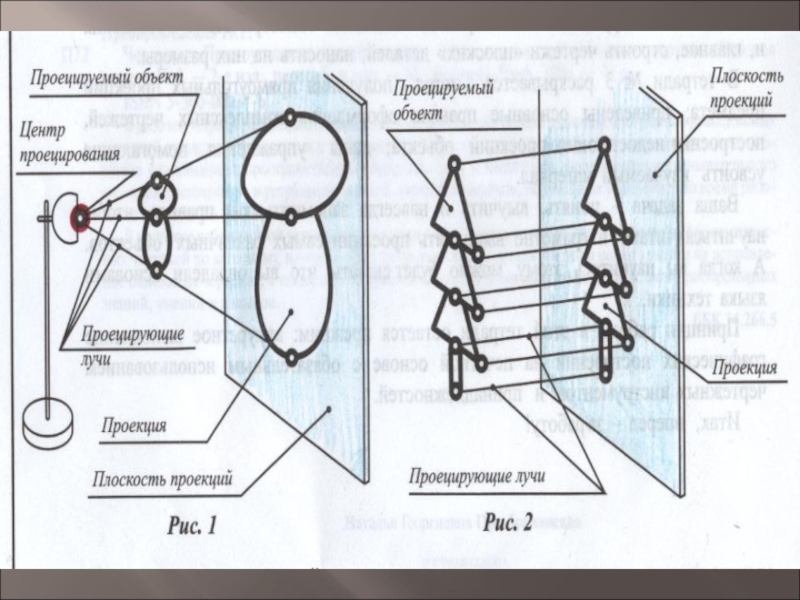

Слайд 18Элементы проецирования:
проецируемый объект
плоскость проекции
центр проецирования
проецирующий луч
проекция
Слайд 19Проецирование.
Примеры из окружающего мира.
Центральное
Фотографии
Рисунки
Перспективные
чертежи зданий
Тени от предметов,
освещенных лампой
Слайд 20Проецирование.
Примеры из окружающего мира.
Параллельное
Чертежи
Наглядные
изображения
предметов.

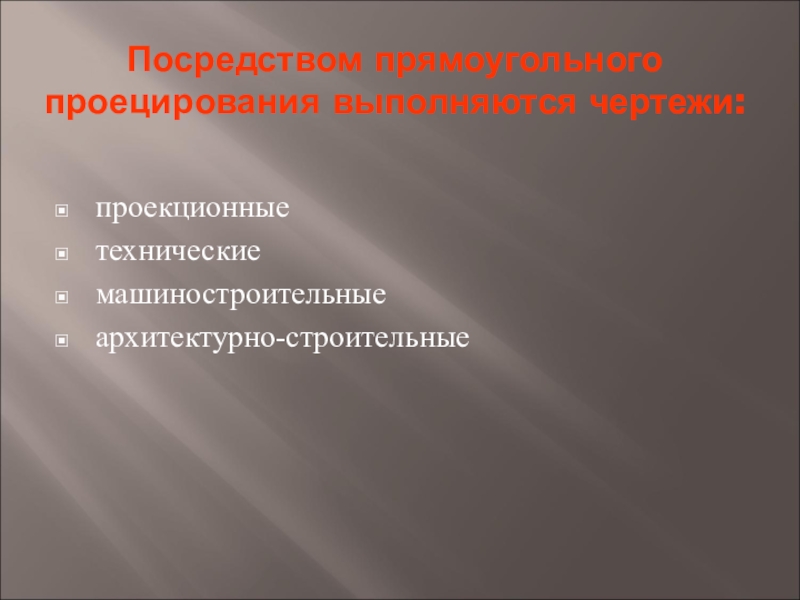

Слайд 21Посредством прямоугольного проецирования выполняются чертежи:
проекционные
технические
машиностроительные
архитектурно-строительные
Слайд 22Условия проецирования:
Проецируемый предмет всегда располагается параллельно плоскости проекций.
Проецирующие лучи, проходящие через
характерные точки этого предмета, всегда перпендикулярны плоскости проекций.

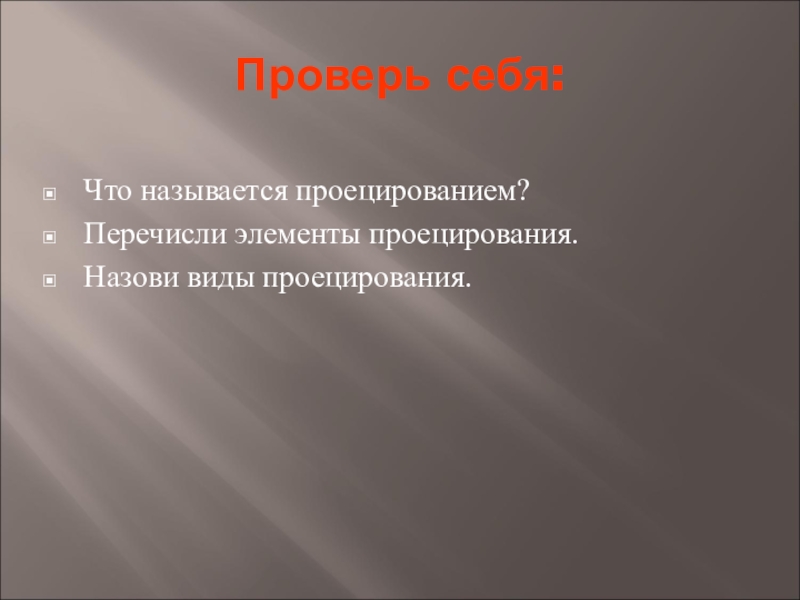

Слайд 23Проверь себя:
Что называется проецированием?
Перечисли элементы проецирования.
Назови виды проецирования.
