Презентация, доклад по черчению на тему Классификация разрезов
Содержание
- 1. Презентация по черчению на тему Классификация разрезов
- 2. Слайд 2

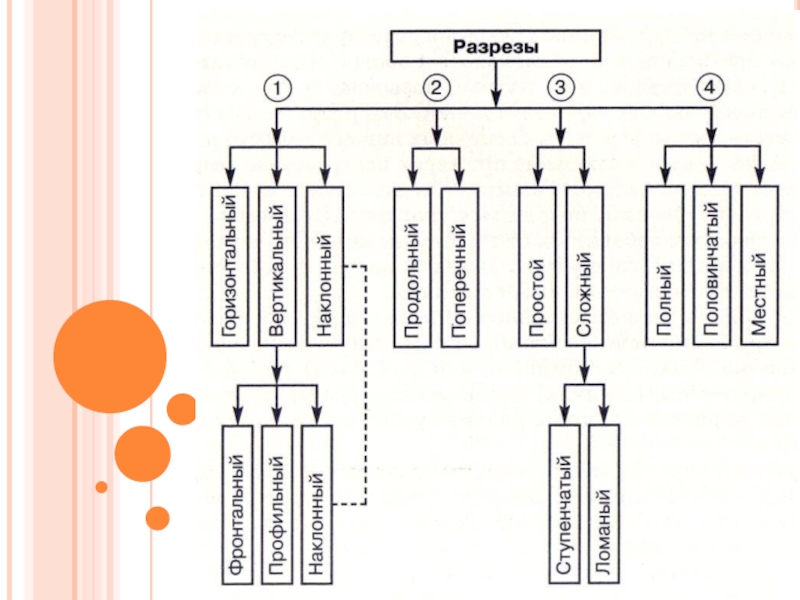

- 3. Разрезы делятся на четыре группы: 1. По

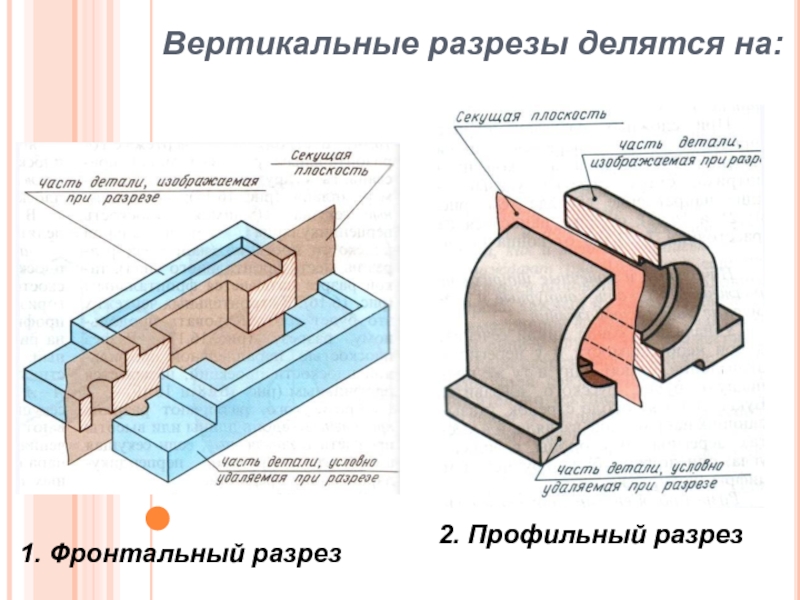

- 4. Вертикальные разрезы делятся на:1. Фронтальный разрез2. Профильный разрез
- 5. 2. По расположению секущей плоскости относительно доминирующих
- 6. 3. По количеству секущих плоскостей, образующих разрез, различают разрезы:1. Простой разрез2. Сложный разрез

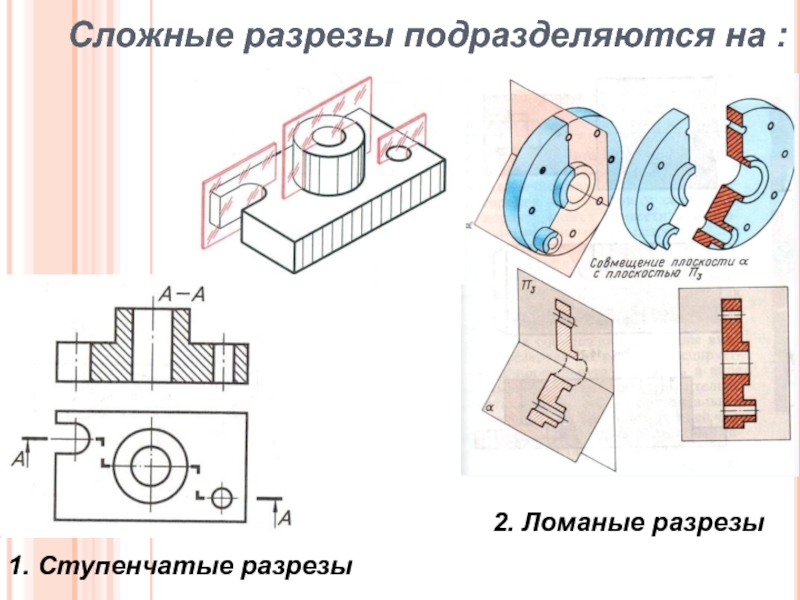

- 7. Сложные разрезы подразделяются на :1. Ступенчатые разрезы2. Ломаные разрезы
- 8. 4. По степени полноты различают разрезы:1. Полные разрезы2. Половинчатые разрезы3. Местные разрезы
- 9. Правила выполнения разрезовРазрезы выполняются
Разрезы делятся на четыре группы: 1. По признаку расположения секущей плоскости относительно плоскостей проекций1. Горизонтальный разрез3. Наклонный разрез2. Вертикальный разрез

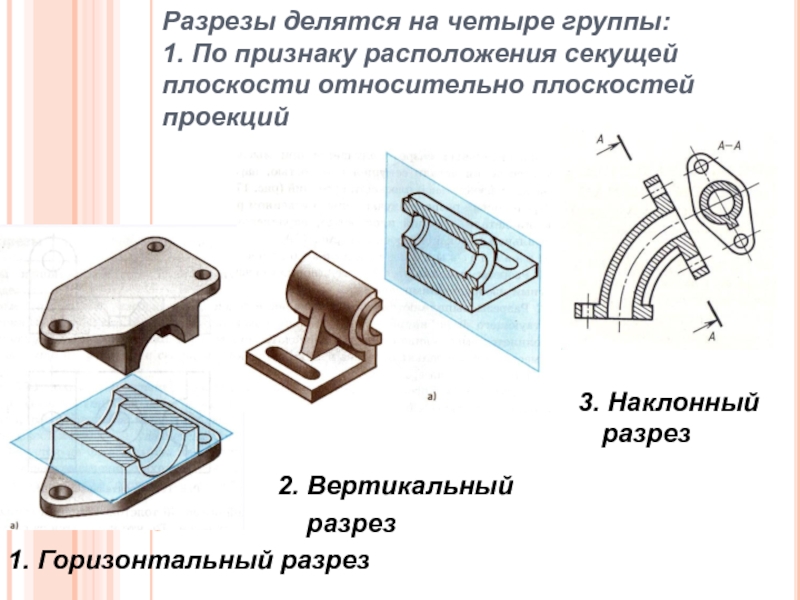

Слайд 3Разрезы делятся на четыре группы: 1. По признаку расположения секущей плоскости относительно
плоскостей проекций
1. Горизонтальный разрез
3. Наклонный разрез
2. Вертикальный
разрез

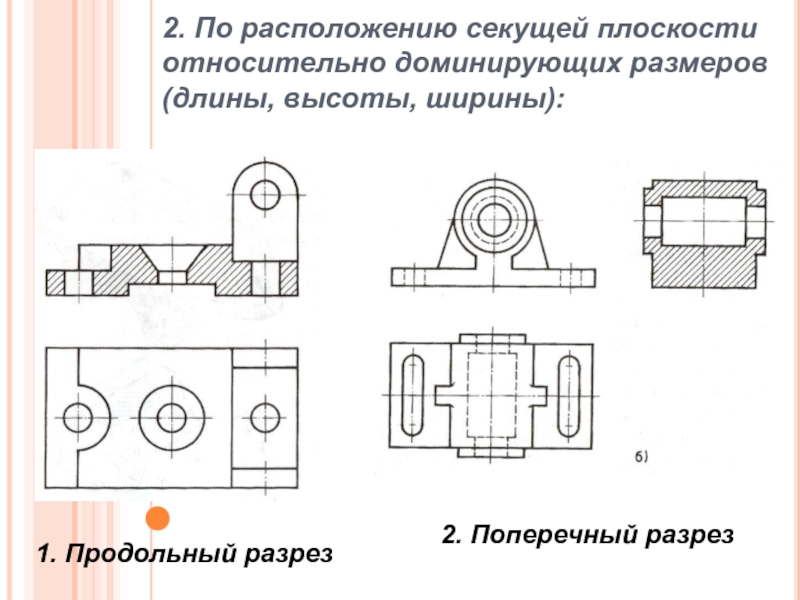

Слайд 52. По расположению секущей плоскости относительно доминирующих размеров
(длины, высоты, ширины):
1. Продольный разрез
2. Поперечный разрез
Слайд 63. По количеству секущих плоскостей, образующих разрез, различают разрезы:
1. Простой разрез
2.
Сложный разрез

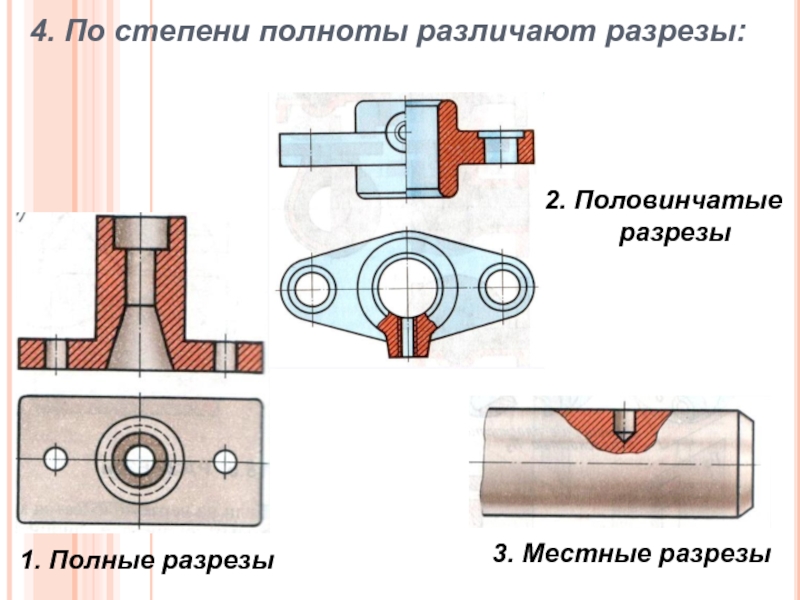

Слайд 84. По степени полноты различают разрезы:
1. Полные разрезы
2. Половинчатые разрезы
3. Местные
разрезы
Слайд 9Правила выполнения разрезов
Разрезы выполняются
в проекционной связи с другими изображениями чертежа.
Разрезы выполняются вместо и на месте соответствующего вида, например: фронтальный разрез выполняется вместо вида спереди и располагается на его месте.
Построение какого-либо разреза не влечет за собой изменения других видов.
Разрезы выполняются вместо и на месте соответствующего вида, например: фронтальный разрез выполняется вместо вида спереди и располагается на его месте.
Построение какого-либо разреза не влечет за собой изменения других видов.
