Презентация, доклад по черчению на тему Алгоритм построения чертежа детали
Содержание
- 1. Презентация по черчению на тему Алгоритм построения чертежа детали
- 2. Алгоритм построенияАнализ геометрической формы детали и ее

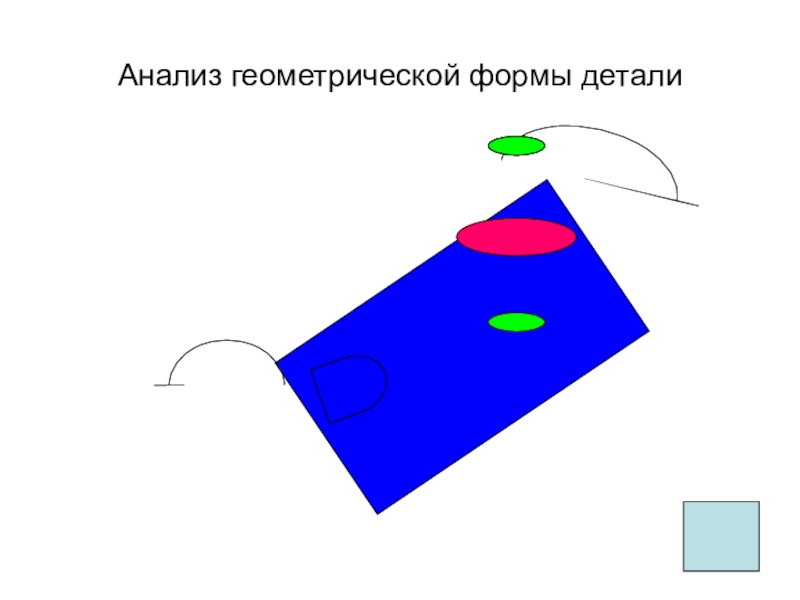

- 3. Анализ геометрической формы детали
- 4. Установление рабочего поля; расчет и построение габаритных прямоугольников I этапIII этапII этап

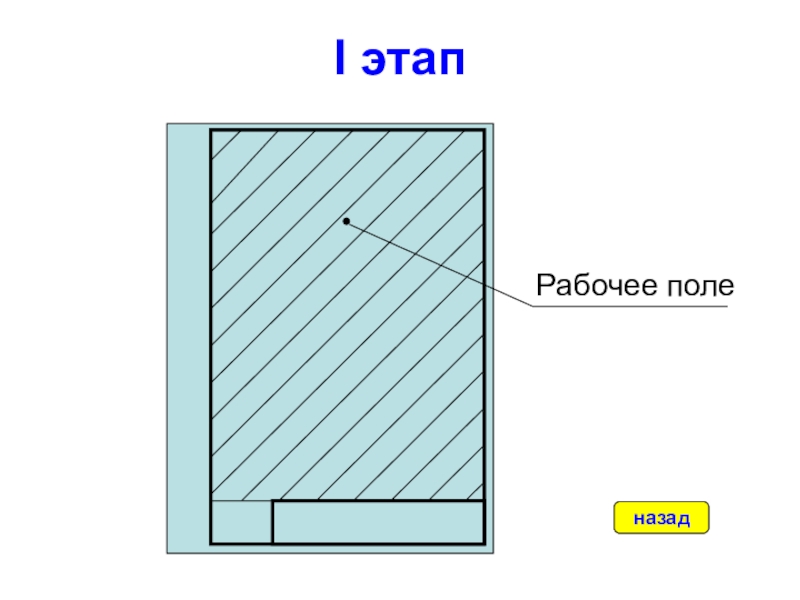

- 5. I этап Рабочее поленазад
- 6. II этапL рабочего поляМ
- 7. III этапН рабочего поляN
- 8. Построение очертаний главного видаЭтапы построения:Установление опорных точек
- 9. Построение очертаний вида сверхуЭтапы построенияПроводим линии проекционной связи, СтроимЦентровые линии,Окружности, дуги,Прямоугольники.
- 10. Нанесение размеров
Алгоритм построенияАнализ геометрической формы детали и ее симметричностиВыбор видов (главного и сверху), анализ их графического состава и симметричностиВыбор положения формата и масштаба изображения.Установление рабочего поля; расчет и построение габаритных прямоугольников, проведение осей симметрии.Построение очертания главного видаПостроение

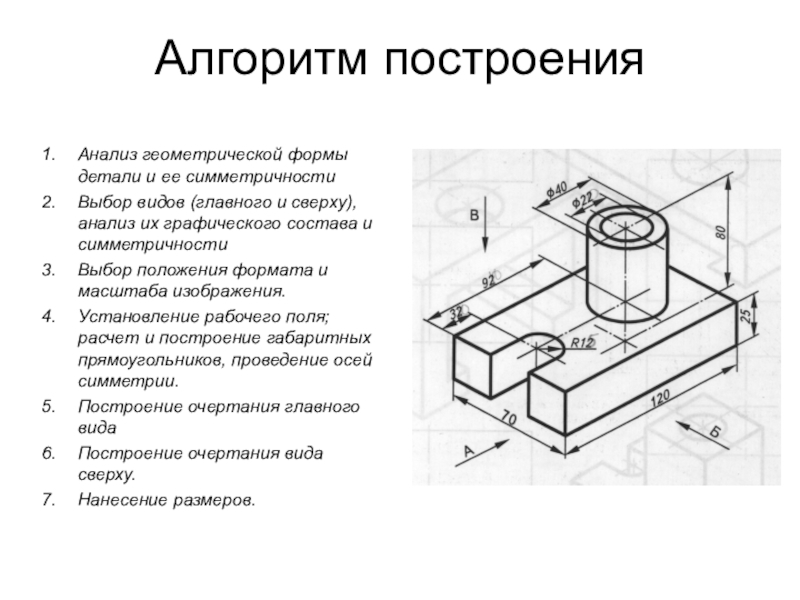

Слайд 2Алгоритм построения
Анализ геометрической формы детали и ее симметричности
Выбор видов (главного и
сверху), анализ их графического состава и симметричности
Выбор положения формата и масштаба изображения.
Установление рабочего поля; расчет и построение габаритных прямоугольников, проведение осей симметрии.
Построение очертания главного вида
Построение очертания вида сверху.
Нанесение размеров.
Выбор положения формата и масштаба изображения.
Установление рабочего поля; расчет и построение габаритных прямоугольников, проведение осей симметрии.
Построение очертания главного вида
Построение очертания вида сверху.
Нанесение размеров.
Слайд 4Установление рабочего поля; расчет и построение габаритных прямоугольников
I этап
III этап
II этап
Слайд 6II этап
L рабочего поля
М М
Установление рабочего поля, расчет:
L – длина рабочего поля
L=210-(20+5)=185
Разделить рабочее поле пополам вертикально
М=l детали/2
М=120/2=60
Откладываем размер «М» и проводим тонкие вертикальные линии
L – длина рабочего поля
L=210-(20+5)=185
Разделить рабочее поле пополам вертикально
М=l детали/2
М=120/2=60
Откладываем размер «М» и проводим тонкие вертикальные линии
Слайд 7III этап
Н рабочего поля
N a
N h N
Построение габаритных прямоугольников:
Н – высота рабочего поля
Н=297-(5+5+22)=265
h – высота детали;
а – ширина детали
N=(Н-(h+a))/3
N=(265-(80+70))/3=115/3=38
Откладываем размер «N» сверху и снизу от линий рабочего поля.
От полученных точек откладываем размер высоты и ширины детали.
Проводим горизонтальные линии – получили габаритные прямоугольники.
Проводим ось симметрии.

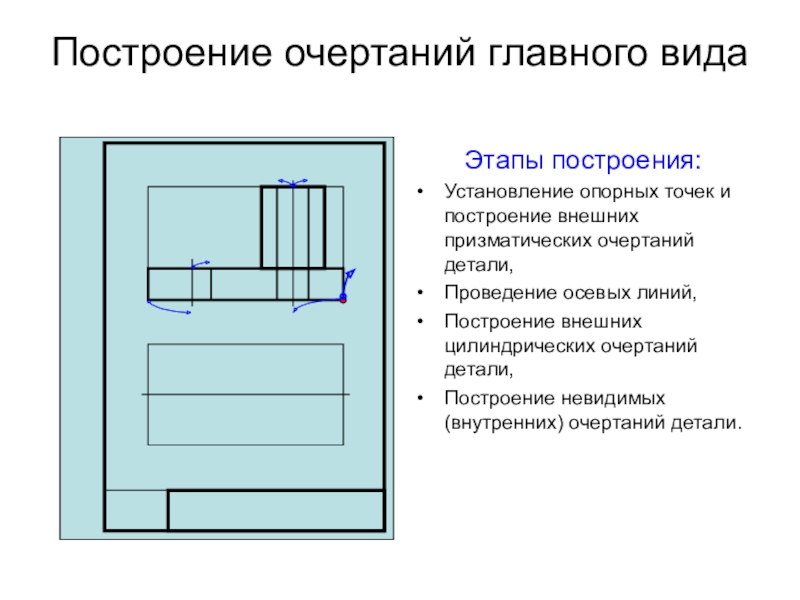

Слайд 8Построение очертаний главного вида
Этапы построения:
Установление опорных точек и построение внешних призматических
очертаний детали,
Проведение осевых линий,
Построение внешних цилиндрических очертаний детали,
Построение невидимых (внутренних) очертаний детали.
Проведение осевых линий,
Построение внешних цилиндрических очертаний детали,
Построение невидимых (внутренних) очертаний детали.

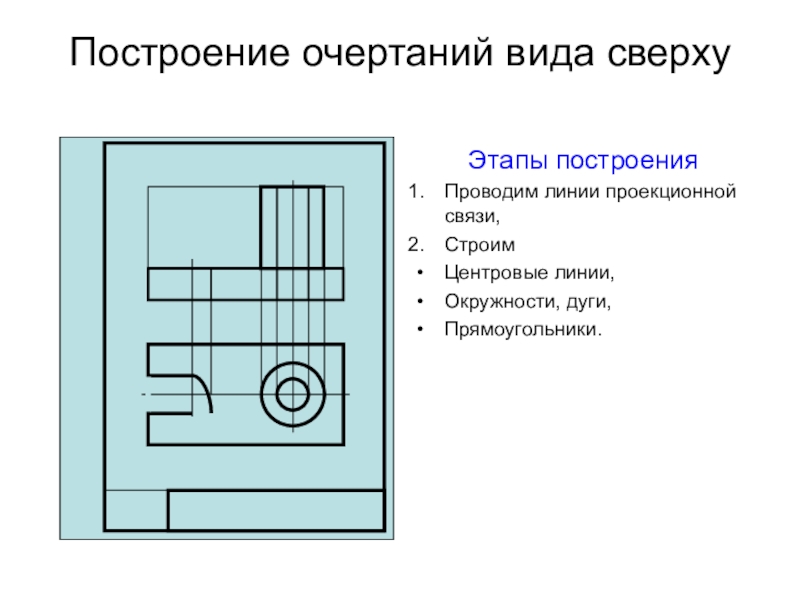

Слайд 9Построение очертаний вида сверху
Этапы построения
Проводим линии проекционной связи,
Строим
Центровые линии,
Окружности, дуги,
Прямоугольники.
