Презентация, доклад по черчению (8 класс)
Содержание
- 1. Презентация по черчению (8 класс)
- 2. Тема урокаСтандарты. Типы линий
- 3. Карандаши М,В-мягкие; Т,Н-твердые; ТМ, НВ- средней твердости. 8Т , ТМ420М – 4М
- 4. Резинка (ластик)Ластик должен быть мягким и иметь острые края
- 5. Линейка – измерительная (не менее 300 мм).
- 6. 450450900900300600Треугольники.
- 7. Стандарты ЕСКД (единая система конструкторской документации)— это
- 8. Впервые в нашей стране стандарты на чертежи
- 9. ФорматыФорматы - размеры листов чертежей и других
- 10. Слайд 10
- 11. Бумага чертежная формат 210×297 мм.
- 12. Слайд 12
- 13. Любая линия чертежа выполняется строго по ГОСТ
- 14. Слайд 14
- 15. Сплошная толстая основнаяТакую линию применяют для изображения
- 16. Штриховая линияОна применяется для изображения невидимых контуров
- 17. Штрихпунктирная тонкая линияЕсли изображение симметрично то на
- 18. Она используется для проведения выносных и размерных линий. Линии –выносок и полки линий-выносок.Сплошная тонкая линияS/3
- 19. Сплошная волнистая линияЕё используют в основном как
- 20. Такими линиями на развертках показывают места, по
- 21. Таблица для ответов к заданию:

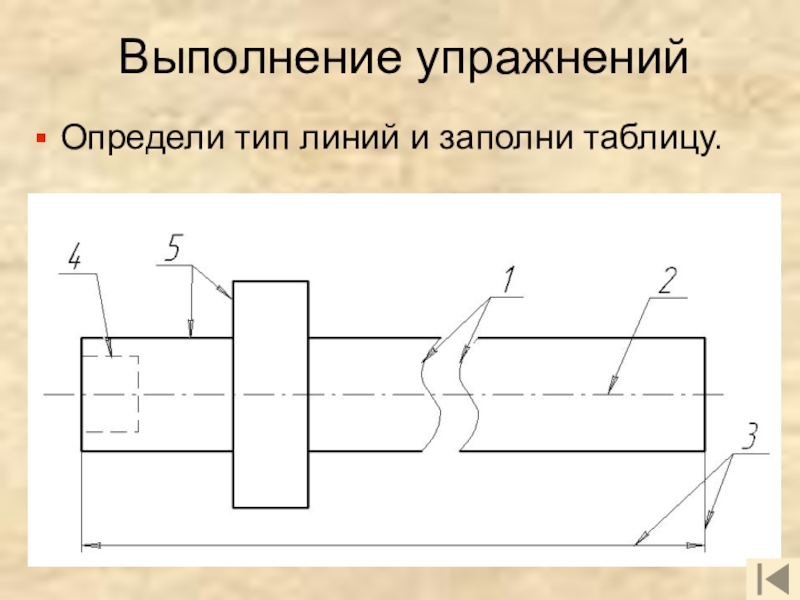

- 22. Определи тип линий и заполни таблицу. Выполнение упражнений

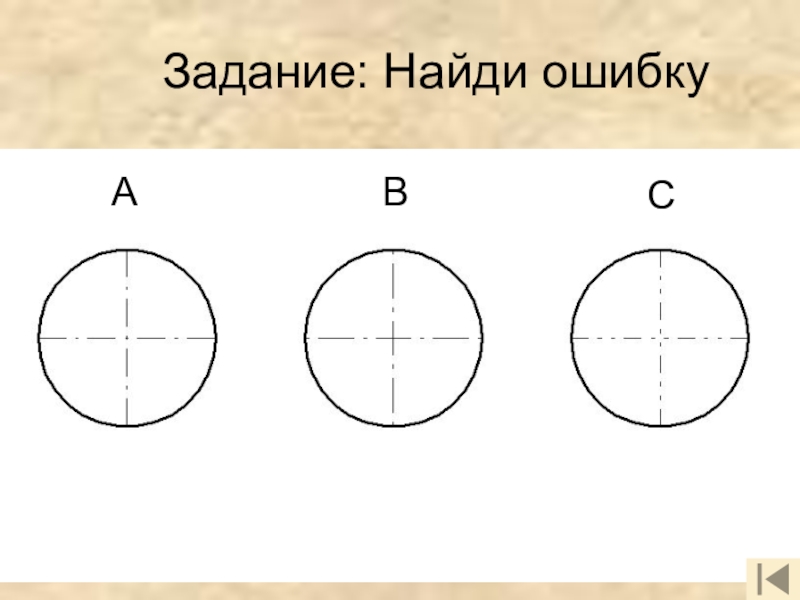

- 23. АВСЗадание: Найди ошибку
- 24. ИтогиМы научились определять :Сплошную тонкую линиюШтрихпунктирнуюСплошную толстую линиюШтриховую линиюВолнистую линию обрываШтрихпунктирную с двумя точками

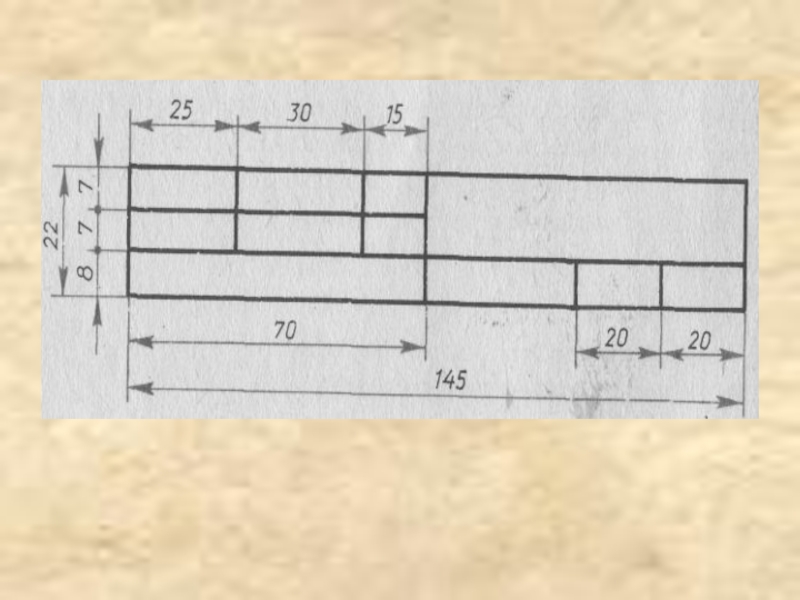

- 25. Домашнее задание:Подготовить лист формата А4 вертикально. Вычертить рамку и таблицу
- 26. УРОК ЗАКОНЧЕН.ДО ВСТРЕЧИ НА СЛЕДУЮЩЕЙ НЕДЕЛЕ.ВСЕГО ДОБРОГО!
Тема урокаСтандарты. Типы линий

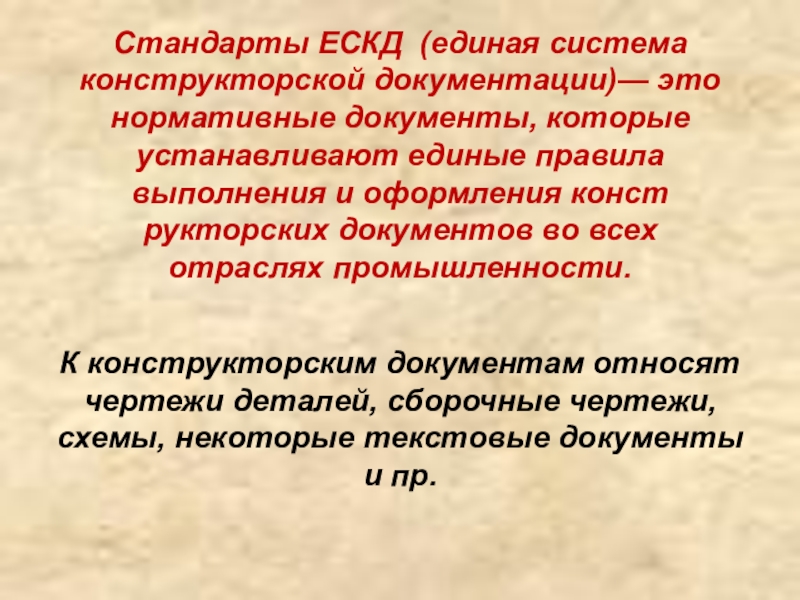

Слайд 7Стандарты ЕСКД (единая система конструкторской документации)— это нормативные документы, которые устанавливают
единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности.
К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.

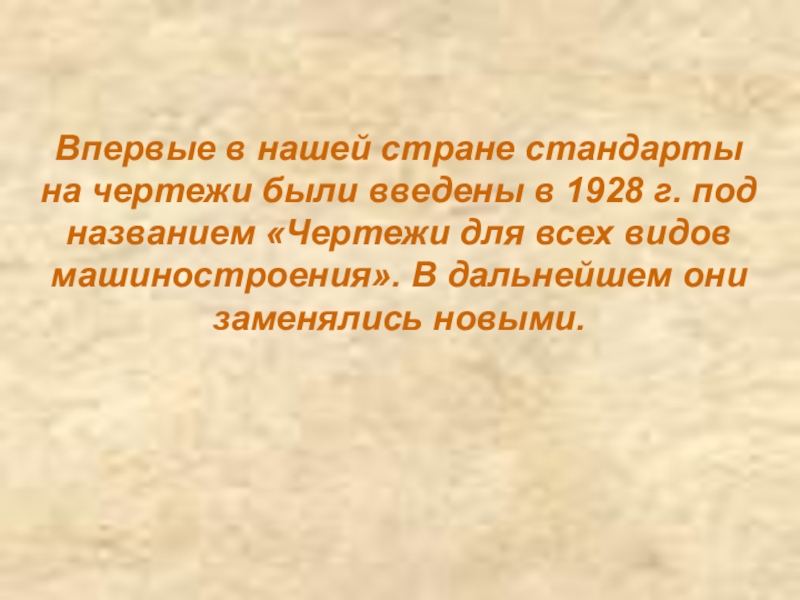

Слайд 8Впервые в нашей стране стандарты на чертежи были введены в 1928
г. под названием «Чертежи для всех видов машиностроения». В дальнейшем они заменялись новыми.

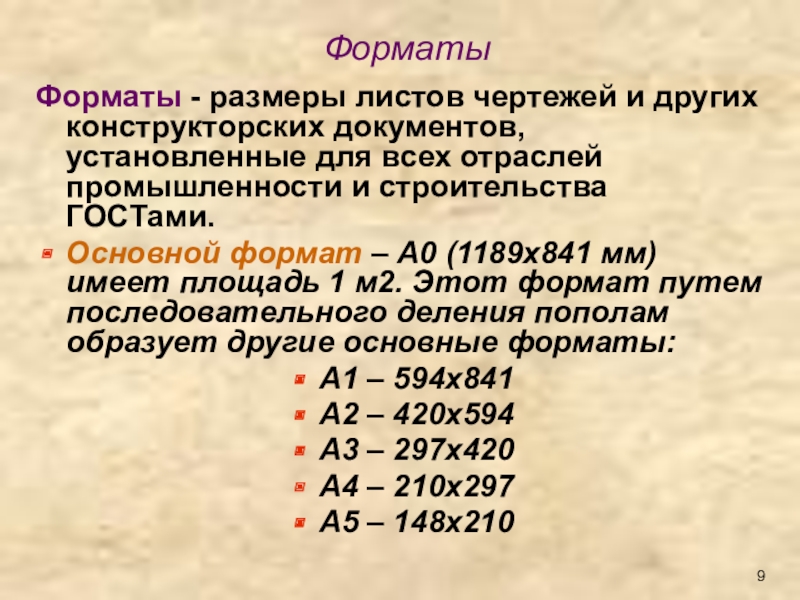

Слайд 9Форматы
Форматы - размеры листов чертежей и других конструкторских документов, установленные для
всех отраслей промышленности и строительства ГОСТами.
Основной формат – А0 (1189х841 мм) имеет площадь 1 м2. Этот формат путем последовательного деления пополам образует другие основные форматы:
А1 – 594х841
А2 – 420х594
А3 – 297х420
А4 – 210х297
А5 – 148х210
Основной формат – А0 (1189х841 мм) имеет площадь 1 м2. Этот формат путем последовательного деления пополам образует другие основные форматы:
А1 – 594х841
А2 – 420х594
А3 – 297х420
А4 – 210х297
А5 – 148х210

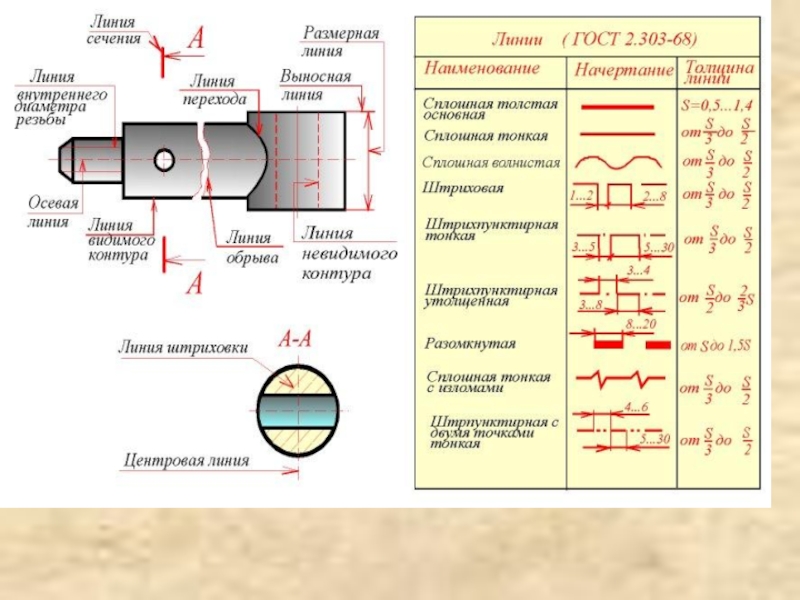

Слайд 13Любая линия чертежа выполняется строго по ГОСТ 2.303-68. Стандарт устанавливает девять
типов линий различной толщины и начертания.
Толщина основной линии обозначается S. Толщина других линий выбирается в зависимости от S. Каждая линия имеет свое назначение и начертание.
Слайд 15Сплошная толстая основная
Такую линию применяют для изображения контуров предмета. Толщина линии
составляет от 0,5 до 1,4 мм.
Линии контура

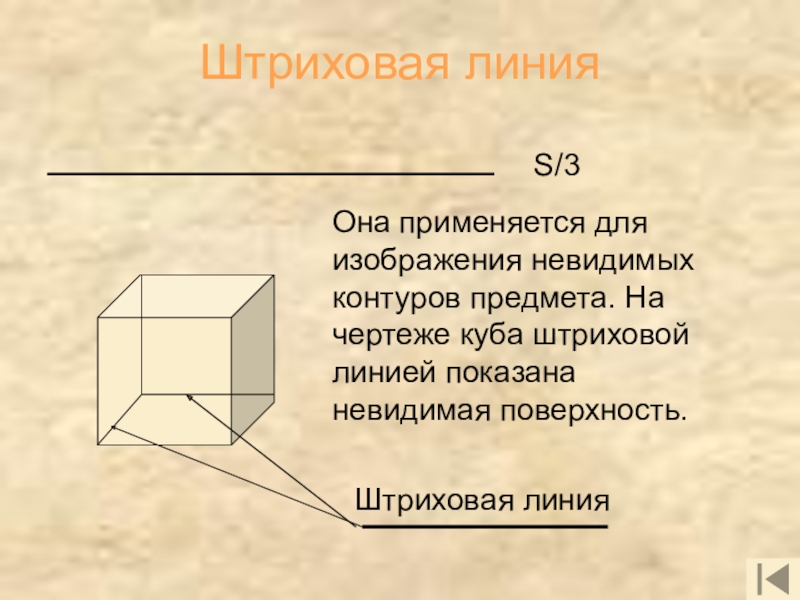

Слайд 16Штриховая линия
Она применяется для изображения невидимых контуров предмета. На чертеже куба
штриховой линией показана невидимая поверхность.
Штриховая линия
S/3

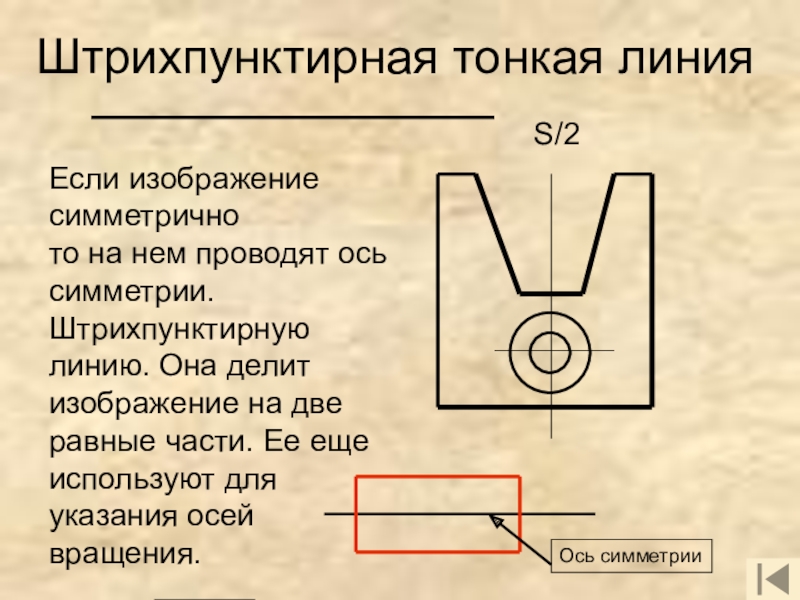

Слайд 17Штрихпунктирная тонкая линия
Если изображение симметрично
то на нем проводят ось симметрии.
Штрихпунктирную
линию. Она делит изображение на две равные части. Ее еще используют для указания осей вращения.
Ось симметрии
S/2
Слайд 18Она используется для проведения выносных и размерных линий. Линии –выносок и
полки линий-выносок.
Сплошная тонкая линия
S/3

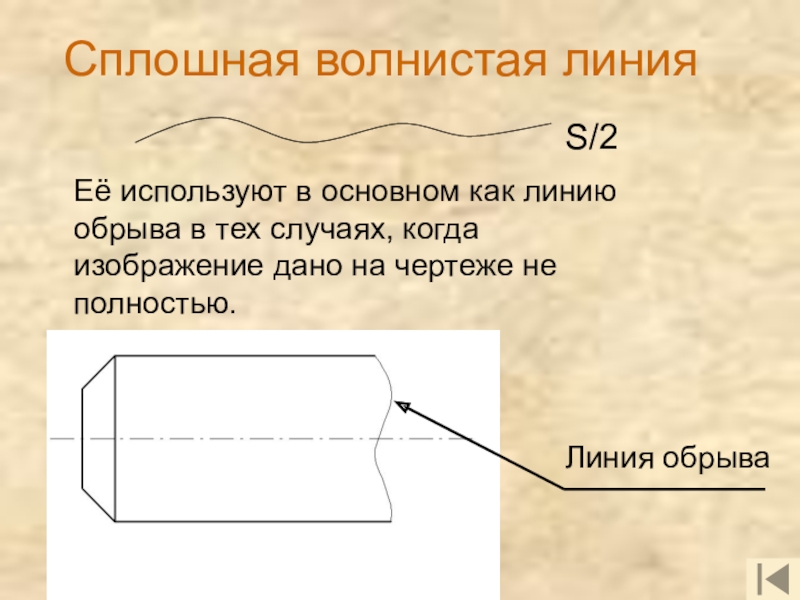

Слайд 19Сплошная волнистая линия
Её используют в основном как линию обрыва в тех
случаях, когда изображение дано на чертеже не полностью.
S/2
Линия обрыва

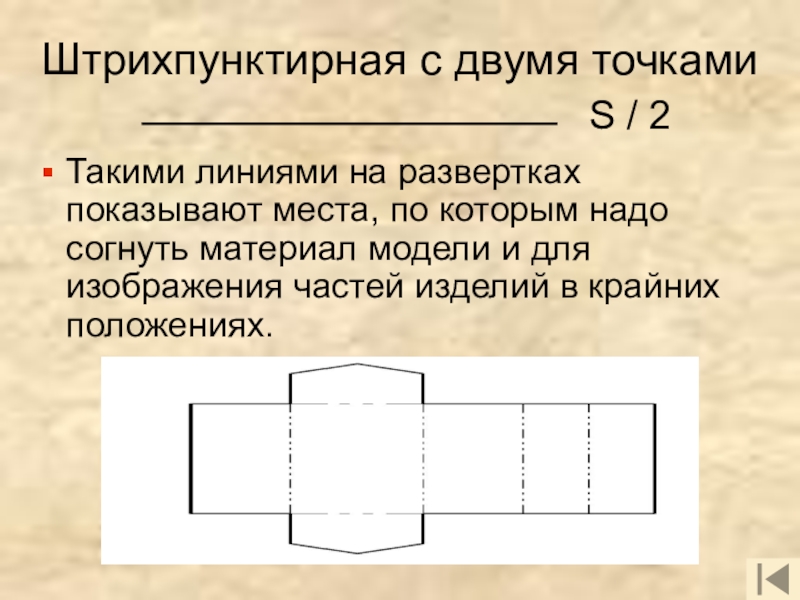

Слайд 20Такими линиями на развертках показывают места, по которым надо согнуть материал
модели и для изображения частей изделий в крайних положениях.
Штрихпунктирная с двумя точками
S / 2

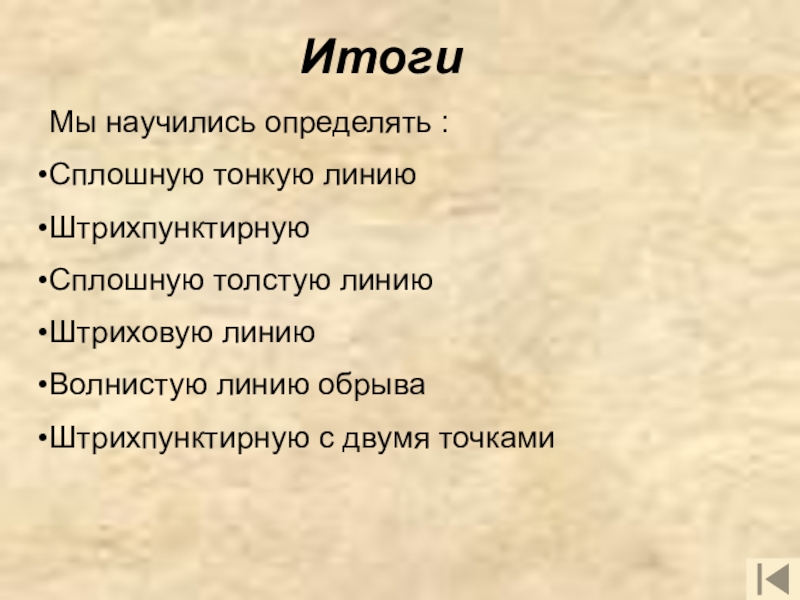

Слайд 24Итоги
Мы научились определять :
Сплошную тонкую линию
Штрихпунктирную
Сплошную толстую линию
Штриховую линию
Волнистую линию обрыва
Штрихпунктирную
с двумя точками
