Презентация, доклад по черчению 8 класс
Содержание
- 1. Презентация по черчению 8 класс
- 2. Ключ к ребусу Б – ключ
- 3. Слайд 3
- 4. Эскиз и технический рисунок детали обрезка.avi
- 5. Эскиз
- 6. Цель: получить знания об эскизе и узнать порядок выполнения эскиза;
- 7. Эскиз -Чертеж детали, выполненный по правилам прямоугольного
- 8. Требования к эскизуПри выполнении эскиза необходимо соблюдать
- 9. 1) Изучение детали. Выяснить ее назначение. Положение
- 10. Алгоритм выполнения эскиза:4. Определение рабочего поля и композиции формата.
- 11. Алгоритм выполнения эскиза:5. Изображение в глазомерном масштабе габаритных прямоугольников видов детали, проведение осей симметрии;
- 12. Алгоритм выполнения эскиза:3. Последовательное выполнение видимых очертаний детали на главном и остальных видах;
- 13. Алгоритм выполнения эскиза:6. Последовательное изображение невидимых очертаний детали на главном и остальных видах;
- 14. Алгоритм выполнения эскиза:7. Нанесение на чертеже выносных

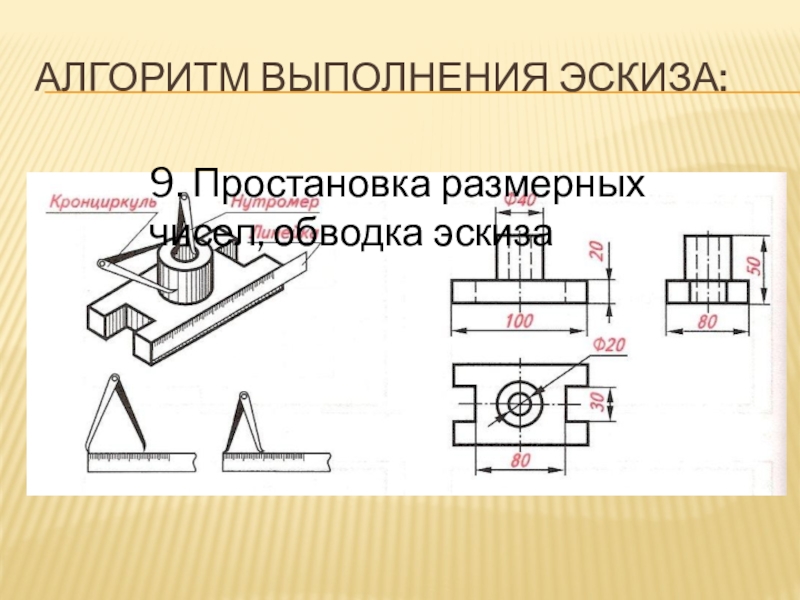

- 15. Алгоритм выполнения эскиза:9. Простановка размерных чисел, обводка эскиза
- 16. Алгоритм выполнения эскиза:10) Заполнение основной надписи.11) Проверка эскиза.
- 17. Вставьте в определения пропущенные слова_______________ детали, выполненный
- 18. взаимопроверка1. чертеж, проецирование, эскизом.2. видом спереди.3. слева,
- 19. Задание: по наглядному изображению выполните ее эскиз. Нанесите размеры.I вар.II вар.
- 20. Домашнее заданиеП.18. задание 43 стр.122. в тетрадях. По рис. 154
- 21. Благодарю за внимание!
- 22. Список литературы:Черчение: Учебник для 7-8 кл. общеобразовательных учреждений/Ботвинников А.Д. – М.: Просвещение, 2014.
- 23. Проверьте себяЧто называется эскизом?В каких случаях пользуются
Ключ к ребусу Б – ключ 15 – задач В – терпение 60 – к 65 – есть 70 – плюс 13 – наших А – желание
Слайд 2Ключ к ребусу
Б – ключ
15 –
задач
В – терпение
60 – к
65 – есть
70 – плюс
13 – наших
А – желание
30 – всех
20 – решению
В – терпение
60 – к
65 – есть
70 – плюс
13 – наших
А – желание
30 – всех
20 – решению
Слайд 7Эскиз -
Чертеж детали, выполненный по правилам прямоугольного проецирования от руки и
в глазомерном масштабе.
Назначение эскиза. При необходимости срочно изготовить сломавшуюся деталь выполняют ее изображение, но от руки и без точного соблюдения масштаба.
Назначение эскиза. При необходимости срочно изготовить сломавшуюся деталь выполняют ее изображение, но от руки и без точного соблюдения масштаба.
Слайд 8Требования к эскизу
При выполнении эскиза необходимо соблюдать все правила, установленные стандартом
ЕСКД для чертежей. В целях удобства эскизы выполняют мягкими карандашами на бумаге в клетку, совмещая осевые и контурные линии чертежа с линиями сетки бумаги.
Слайд 91) Изучение детали. Выяснить ее назначение. Положение во время обработки. Сделать
геометрический анализ фигуры.
2) Определение главного вида.
3) Определение количества видов.
2) Определение главного вида.
3) Определение количества видов.
Алгоритм выполнения эскиза:
Слайд 11Алгоритм выполнения эскиза:
5. Изображение в глазомерном масштабе габаритных прямоугольников видов детали,
проведение осей симметрии;

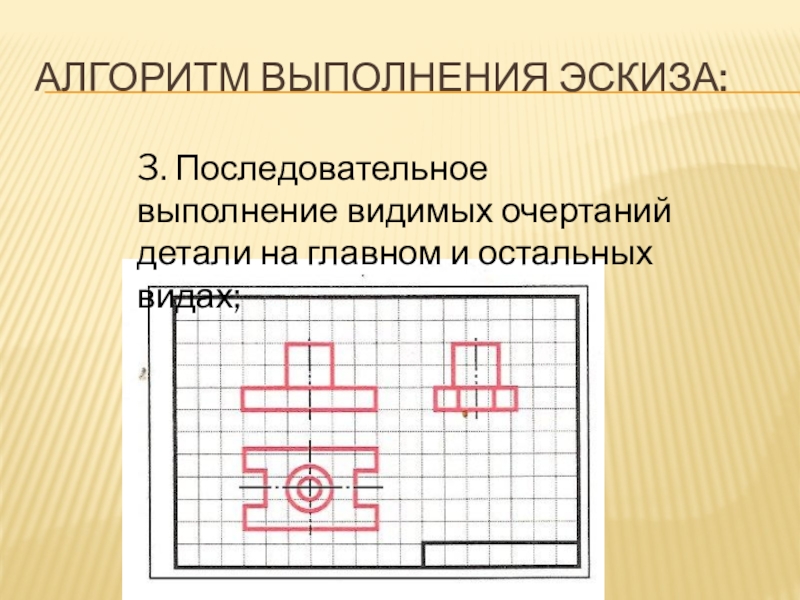

Слайд 12Алгоритм выполнения эскиза:
3. Последовательное выполнение видимых очертаний детали на главном и
остальных видах;
Слайд 13Алгоритм выполнения эскиза:
6. Последовательное изображение невидимых очертаний детали на главном и
остальных видах;

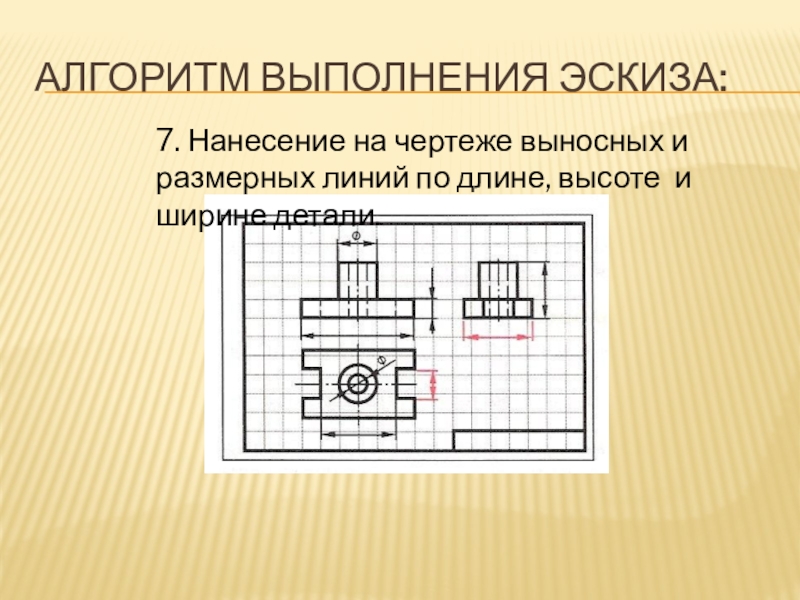

Слайд 14Алгоритм выполнения эскиза:
7. Нанесение на чертеже выносных и размерных линий по
длине, высоте и ширине детали.
Слайд 17Вставьте в определения пропущенные слова
_______________ детали, выполненный по правилам прямоугольного ________________
от руки в глазомерном масштабе, называется __________.
Изображение выполненное на фронтальной плоскости проекций, называется ___________ ___________.
Для выполнения вида сбоку деталь рассматривают ___________, а изображение выполняют ___________ от главного вида.
Изображение выполненное на фронтальной плоскости проекций, называется ___________ ___________.
Для выполнения вида сбоку деталь рассматривают ___________, а изображение выполняют ___________ от главного вида.
Слайд 18взаимопроверка
1. чертеж, проецирование, эскизом.
2. видом спереди.
3. слева, справа.
Оценка:
Правильно 6 – оценка
«5»,
5 – оценка «4»,
4 – оценка «3».
5 – оценка «4»,
4 – оценка «3».
Слайд 22Список литературы:
Черчение: Учебник для 7-8 кл. общеобразовательных учреждений/Ботвинников А.Д. – М.:
Просвещение, 2014.
Слайд 23Проверьте себя
Что называется эскизом?
В каких случаях пользуются эскизом?
Раскройте шаги алгоритма выполнения
эскиза.
В чем различия алгоритмов выполнения эскиза и чертежа? Сравните их.
В чем различия алгоритмов выполнения эскиза и чертежа? Сравните их.
