ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬПрезентация к уроку в 5-м классе по технологииОпрос учащихся по заданному на дом материалуПо теме «Графическое изображение деталей из тонколистового металла и проволоки»1. ВопросКак обозначается на чертежах и эскизах деталей диаметр и
Слайд 1ТЕМА:
«Оборудование и организация рабочего места»
Учитель технологии
ГБОУ СОШ №45 г. Севастополя
Трефилов Геннадий
Владимирович
Слайд 2ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
Опрос учащихся по заданному на дом материалу
По теме «Графическое изображение деталей из тонколистового металла и проволоки»
1. Вопрос
Как обозначается на чертежах и эскизах деталей диаметр и радиус?
Ответ:
Диаметр - ø
Радиус - R

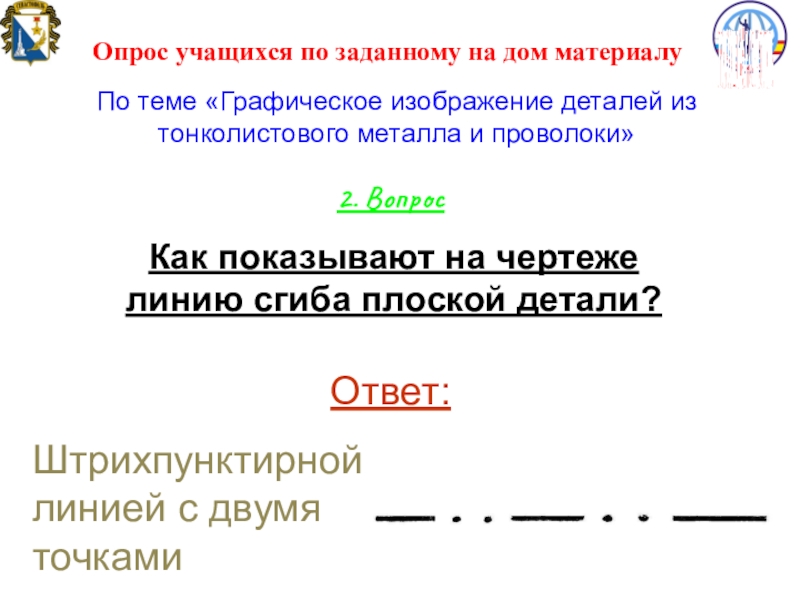

Слайд 3ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
Опрос учащихся по заданному на дом материалу
По теме «Графическое изображение деталей из тонколистового металла и проволоки»
2. Вопрос
Как показывают на чертеже
линию сгиба плоской детали?
Ответ:
Штрихпунктирной линией с двумя точками

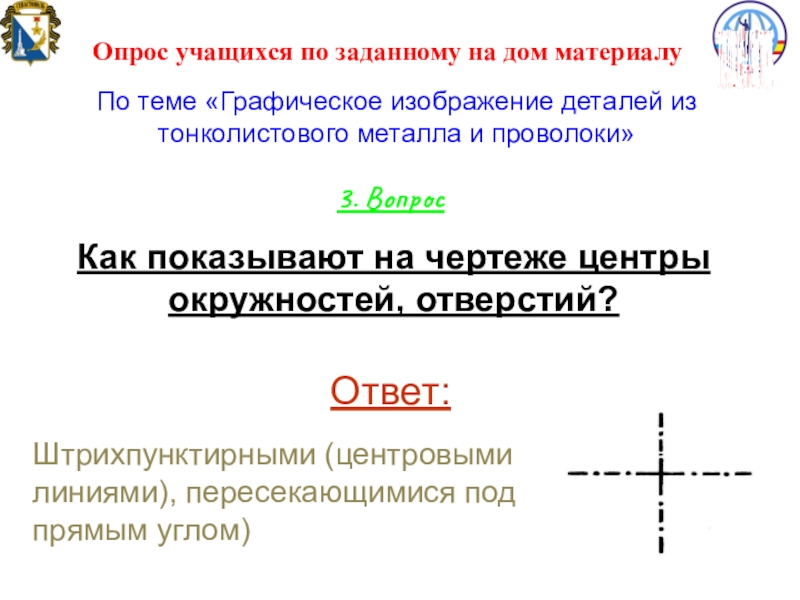

Слайд 4ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
Опрос учащихся по заданному на дом материалу
По теме «Графическое изображение деталей из тонколистового металла и проволоки»
3. Вопрос
Как показывают на чертеже центры окружностей, отверстий?
Ответ:
Штрихпунктирными (центровыми линиями), пересекающимися под прямым углом)
Слайд 5ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
Опрос учащихся по заданному на дом материалу
По теме «Графическое изображение деталей из тонколистового металла и проволоки»
4. Вопрос
Каким образом изображают на чертеже диаметр проволоки - меньше 2мм. и диаметром более 2 мм?
Ответ:
Проволоку диаметром:
- меньше 2мм, показывают сплошной толстой основной линией.
- более 2 мм показывают двумя параллельными сплошными толстыми основными линиями с осевой штрихпунктирной линией.

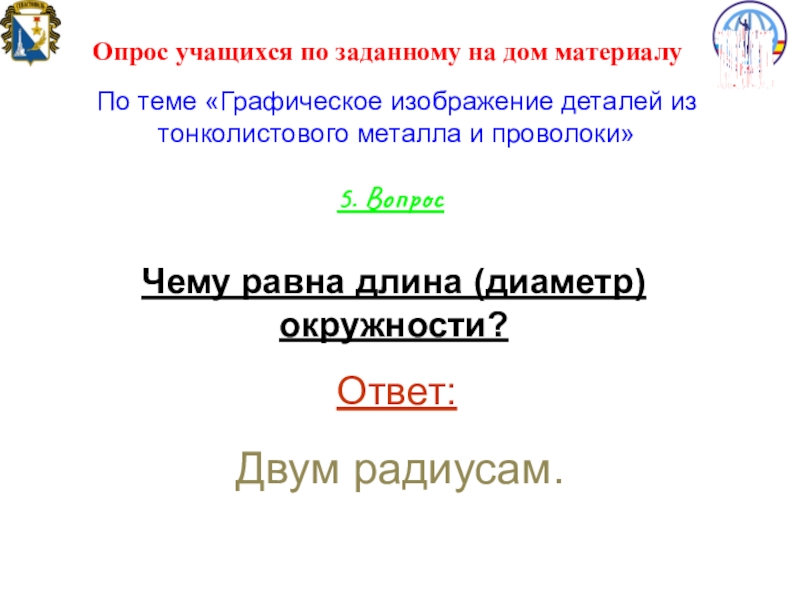

Слайд 6ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
Опрос учащихся по заданному на дом материалу
По теме «Графическое изображение деталей из тонколистового металла и проволоки»
5. Вопрос
Чему равна длина (диаметр) окружности?
Ответ:
Двум радиусам.
Слайд 7ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе
по технологии
ТЕМА:
«Оборудование
и организация рабочего места»

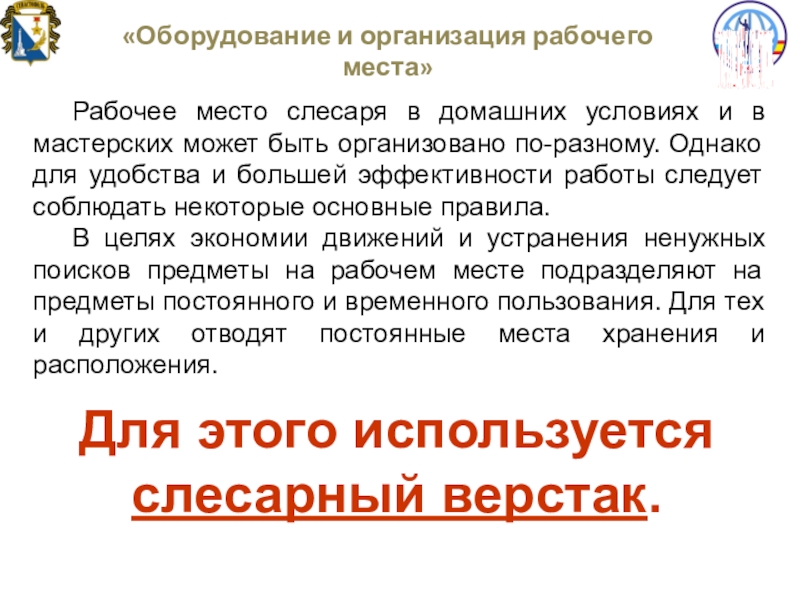

Слайд 8ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Рабочее место слесаря в домашних условиях и в мастерских может быть организовано по-разному. Однако для удобства и большей эффективности работы следует соблюдать некоторые основные правила.
В целях экономии движений и устранения ненужных поисков предметы на рабочем месте подразделяют на предметы постоянного и временного пользования. Для тех и других отводят постоянные места хранения и расположения.
Для этого используется слесарный верстак.
Слайд 9ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
"Слесарный верстак - это основной элемент рабочего места для выполнения ручных работ по обработке металлов. Он представляет собой специализированный прочный и устойчивый стол".

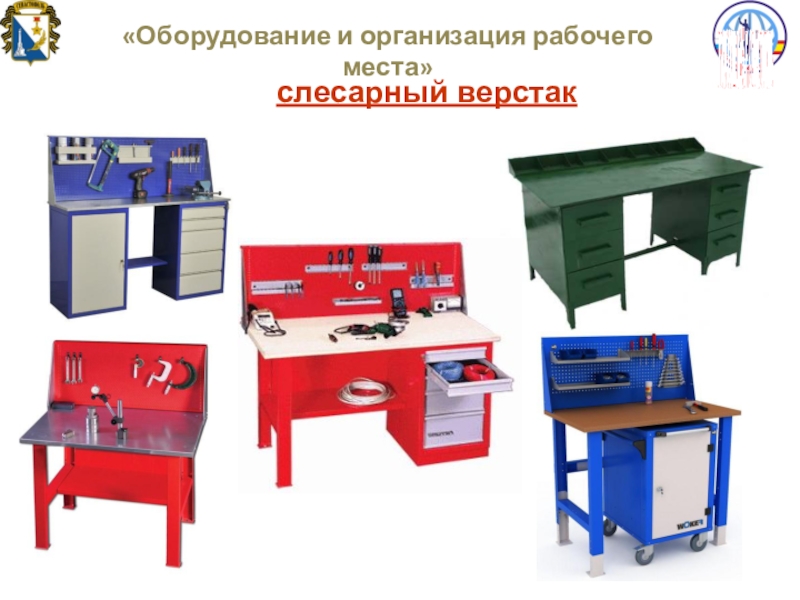

Слайд 10ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
слесарный верстак

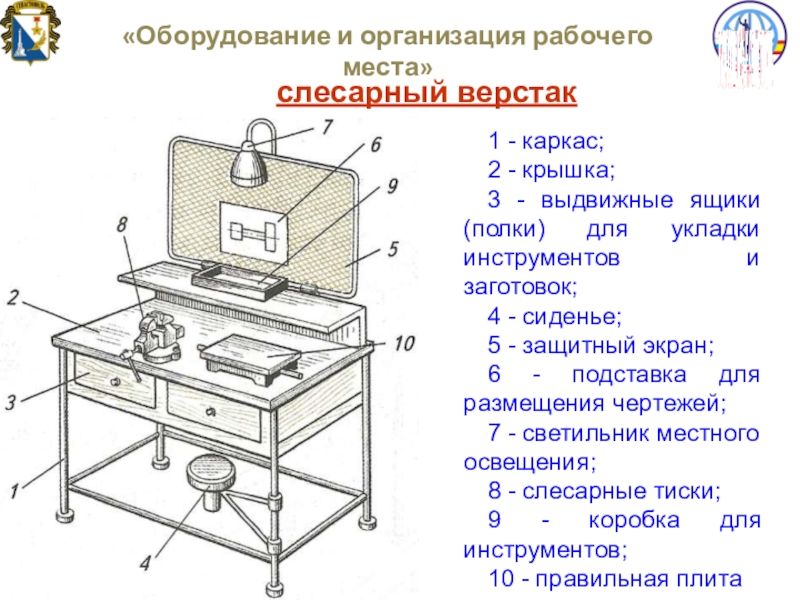

Слайд 11ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
1 - каркас;
2 - крышка;
3 - выдвижные ящики (полки) для укладки инструментов и заготовок;
4 - сиденье;
5 - защитный экран;
6 - подставка для размещения чертежей;
7 - светильник местного освещения;
8 - слесарные тиски;
9 - коробка для инструментов;
10 - правильная плита
слесарный верстак
Слайд 12ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
"Слесарные тиски" - что это такое?
"Слесарные тиски - это зажимные приспособления для удержания обрабатываемой детали в нужном положении"
Слайд 13ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Виды слесарных тисков
СТУЛОВЫЕ
ПАРАЛЛЕЛЬНЫЕ
ручные

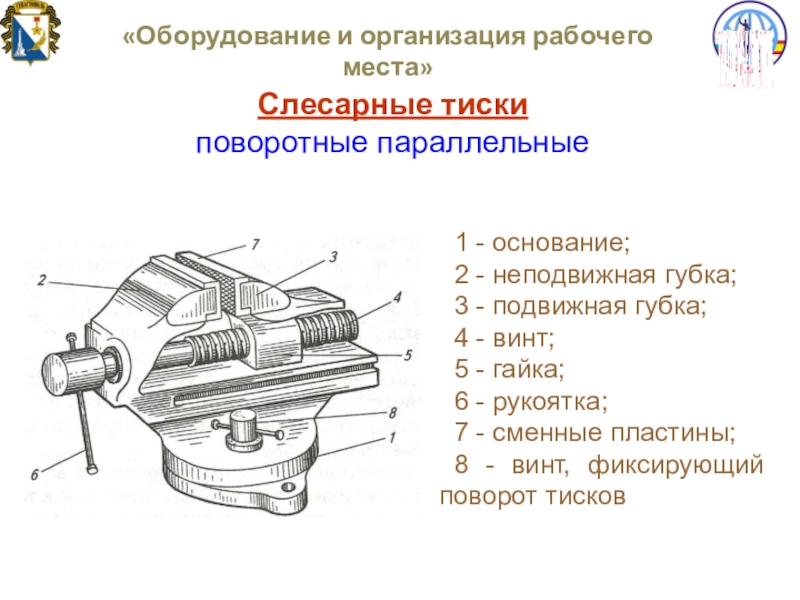

Слайд 14ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
1 - основание;
2 - неподвижная губка;
3 - подвижная губка;
4 - винт;
5 - гайка;
6 - рукоятка;
7 - сменные пластины;
8 - винт, фиксирующий поворот тисков
Слесарные тиски
поворотные параллельные

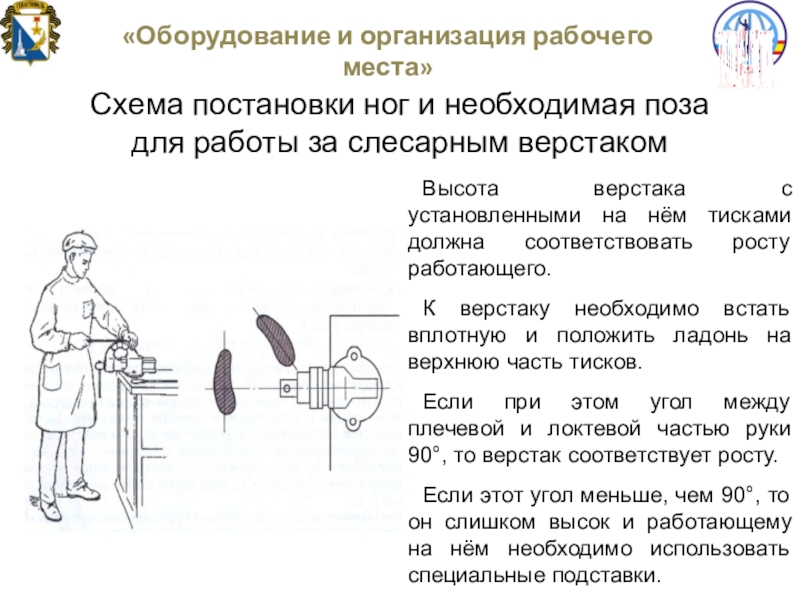

Слайд 15ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Высота верстака с установленными на нём тисками должна соответствовать росту работающего.
К верстаку необходимо встать вплотную и положить ладонь на верхнюю часть тисков.
Если при этом угол между плечевой и локтевой частью руки 90°, то верстак соответствует росту.
Если этот угол меньше, чем 90°, то он слишком высок и работающему на нём необходимо использовать специальные подставки.
Схема постановки ног и необходимая поза
для работы за слесарным верстаком

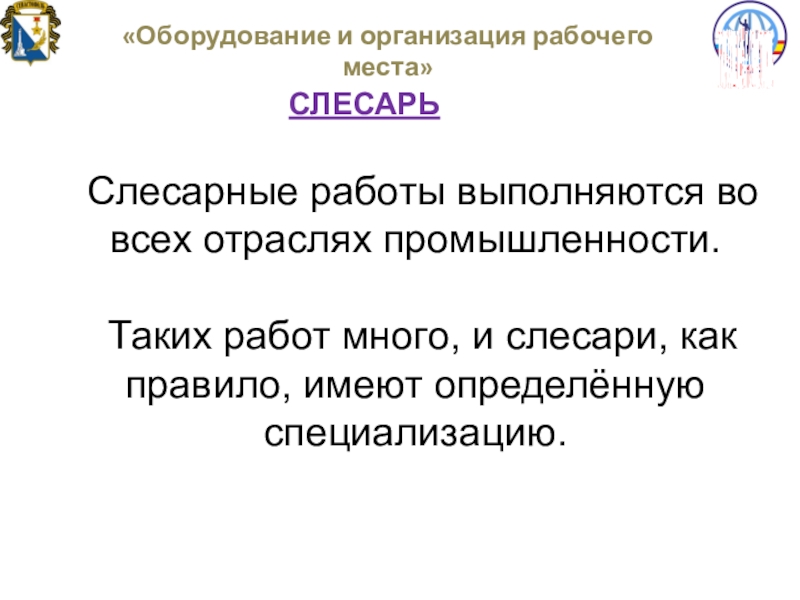

Слайд 16ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Слесарные работы выполняются во всех отраслях промышленности.
Таких работ много, и слесари, как правило, имеют определённую специализацию.
СЛЕСАРЬ

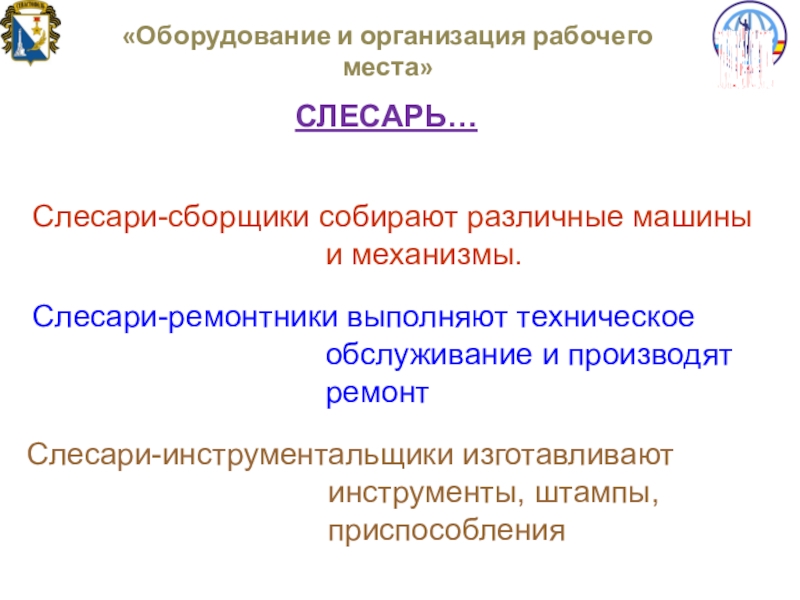

Слайд 17ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
СЛЕСАРЬ…
Слесари-сборщики собирают различные машины
и механизмы.
Слесари-ремонтники выполняют техническое
обслуживание и производят
ремонт
Слесари-инструментальщики изготавливают
инструменты, штампы,
приспособления

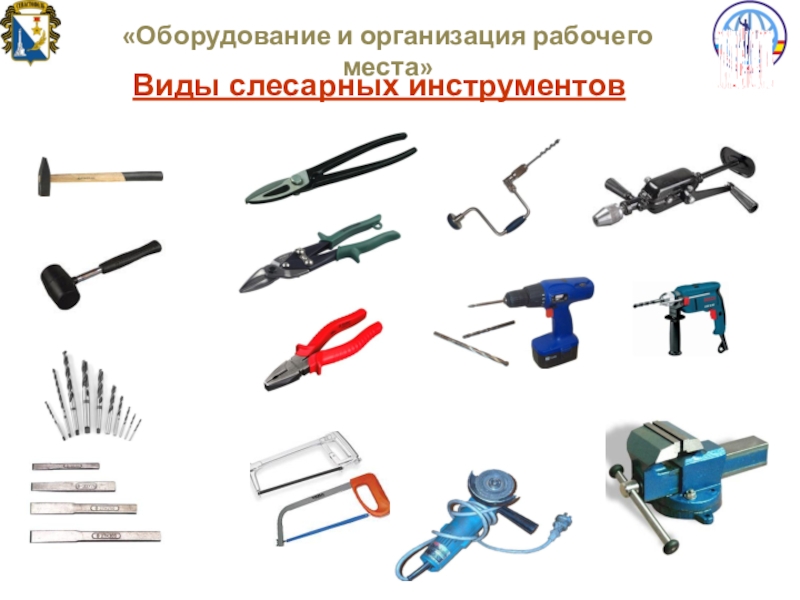

Слайд 18ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Виды слесарных инструментов

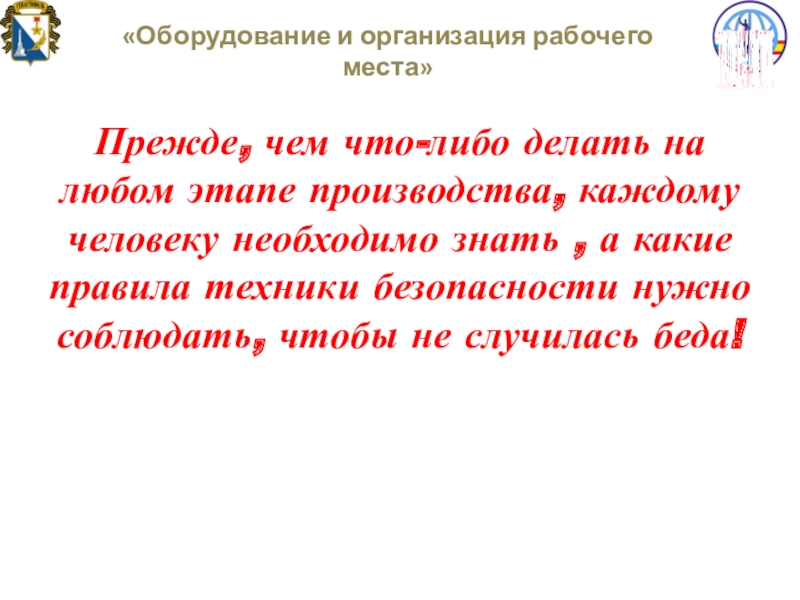

Слайд 19ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Прежде, чем что-либо делать на любом этапе производства, каждому человеку необходимо знать , а какие правила техники безопасности нужно соблюдать, чтобы не случилась беда!

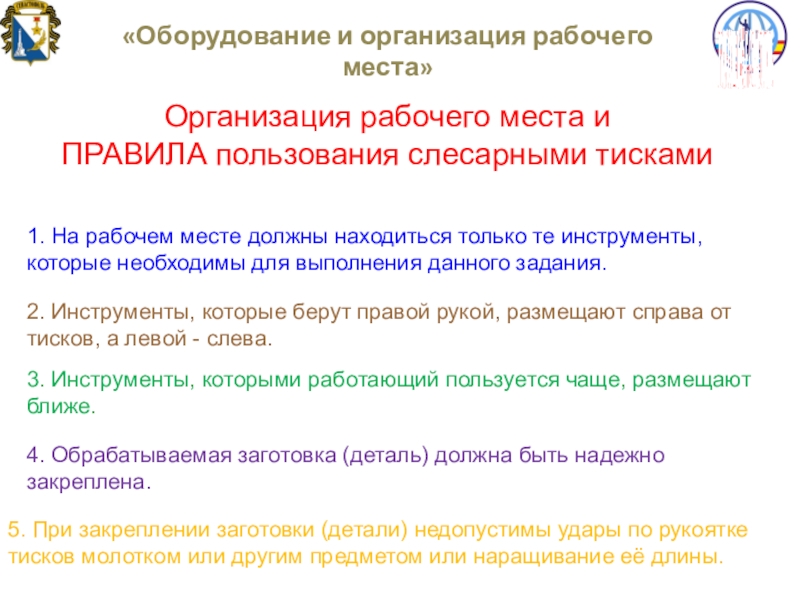

Слайд 20ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Организация рабочего места и
ПРАВИЛА пользования слесарными тисками
1. На рабочем месте должны находиться только те инструменты, которые необходимы для выполнения данного задания.
2. Инструменты, которые берут правой рукой, размещают справа от тисков, а левой - слева.
3. Инструменты, которыми работающий пользуется чаще, размещают ближе.
4. Обрабатываемая заготовка (деталь) должна быть надежно закреплена.
5. При закреплении заготовки (детали) недопустимы удары по рукоятке тисков молотком или другим предметом или наращивание её длины.

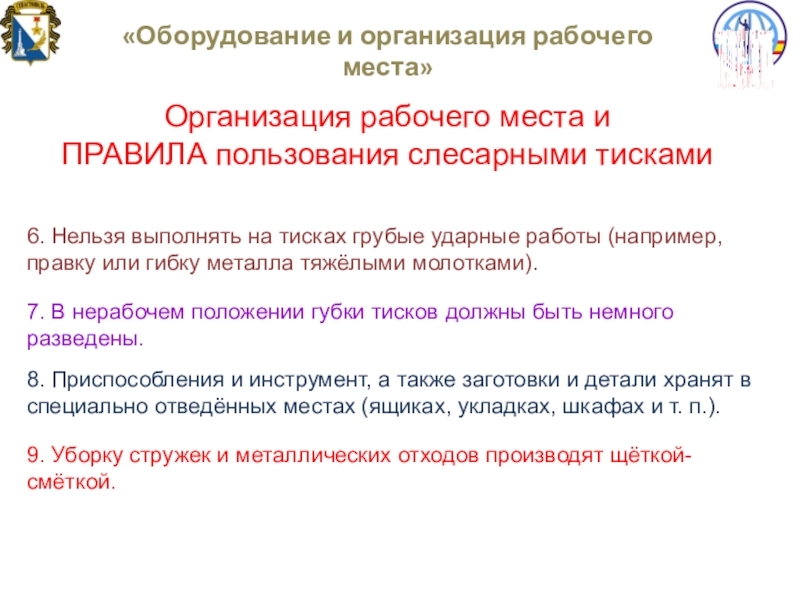

Слайд 21ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Организация рабочего места и
ПРАВИЛА пользования слесарными тисками
6. Нельзя выполнять на тисках грубые ударные работы (например, правку или гибку металла тяжёлыми молотками).
7. В нерабочем положении губки тисков должны быть немного разведены.
8. Приспособления и инструмент, а также заготовки и детали хранят в специально отведённых местах (ящиках, укладках, шкафах и т. п.).
9. Уборку стружек и металлических отходов производят щёткой-смёткой.
Слайд 22ГБОУ СОШ №45 Г. СЕВАСТОПОЛЬ
Презентация к уроку в 5-м классе по
технологии
«Оборудование и организация рабочего места»
Труд слесаря на современном предприятии - это творческий труд. Непрерывно усложняющееся оборудование, с которым он имеет дело, требует специальных знаний, умения разбираться в сложных механизмах и решать различные задачи, возникающие в процессе работы.

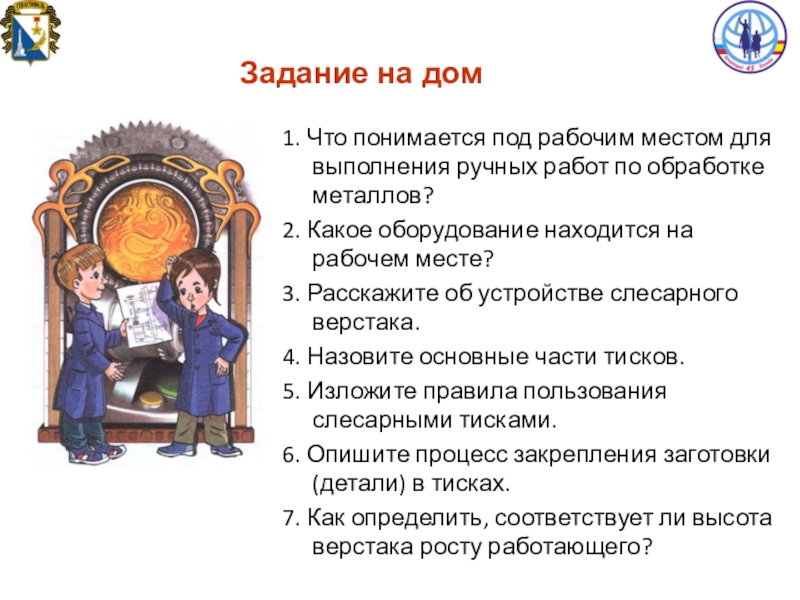

Слайд 23
Задание на дом
1. Что понимается под рабочим местом для выполнения ручных
работ по обработке металлов?
2. Какое оборудование находится на рабочем месте?
3. Расскажите об устройстве слесарного верстака.
4. Назовите основные части тисков.
5. Изложите правила пользования слесарными тисками.
6. Опишите процесс закрепления заготовки (детали) в тисках.
7. Как определить, соответствует ли высота верстака росту работающего?
2. Какое оборудование находится на рабочем месте?
3. Расскажите об устройстве слесарного верстака.
4. Назовите основные части тисков.
5. Изложите правила пользования слесарными тисками.
6. Опишите процесс закрепления заготовки (детали) в тисках.
7. Как определить, соответствует ли высота верстака росту работающего?
Презентация к уроку в 5-м классе по технологии
Слайд 24
1. Технология. Технический труд. 5-7 кл.: учеб. для общеобразоват. учреждений :
r 3 кн. Кн. 1 / В.M. Казакевич, Г А. Молева. - М, : Баласс, 2012. - 128 с.: ил. (Образовательная система «Школа 2100»
2. Технология. Технический труд. 5 кл.: учебник / под ред. В.M. Казакевича, Г А. Молевой. – 2-е изд., стереотип. – М. : Дрофа, 2014. - 192 с.: ил.
3. Примерные программы общеобразовательных учреждений «Технология. Технический труд» для 5-9-х классов; рекомендованной Министерством образования и науки Российской Федерации. Проект. – 2-е изд. – М.: Просвещение, 2011.
4. Тищенко А.Т., Симоненко В.Д. Технология. Индустриальные технологии. Учебник. 5 класс. – М.: «Вентана-Граф», 2014.
2. Технология. Технический труд. 5 кл.: учебник / под ред. В.M. Казакевича, Г А. Молевой. – 2-е изд., стереотип. – М. : Дрофа, 2014. - 192 с.: ил.
3. Примерные программы общеобразовательных учреждений «Технология. Технический труд» для 5-9-х классов; рекомендованной Министерством образования и науки Российской Федерации. Проект. – 2-е изд. – М.: Просвещение, 2011.
4. Тищенко А.Т., Симоненко В.Д. Технология. Индустриальные технологии. Учебник. 5 класс. – М.: «Вентана-Граф», 2014.
Список использованных печатных источников
Презентация к уроку в 5-м классе по технологии

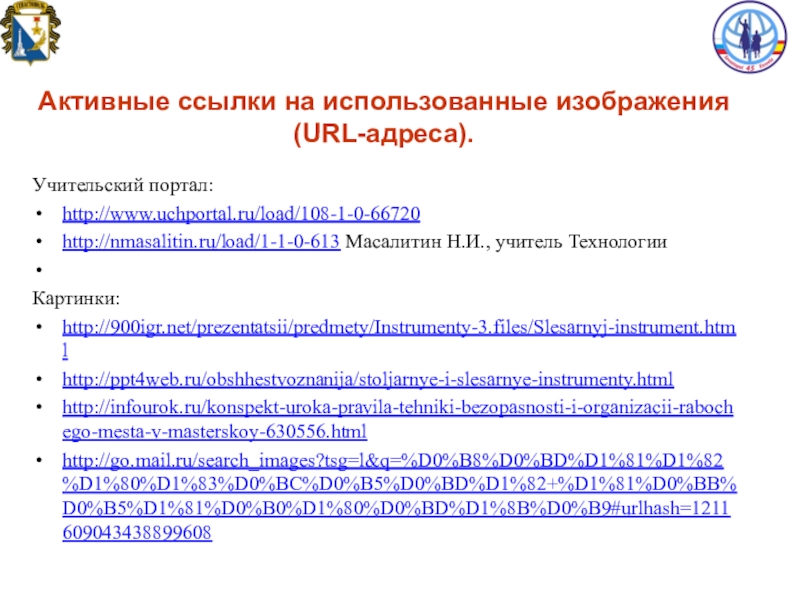

Слайд 25
