Презентация, доклад на тему Требования к организации рабочего места и безопасности выполнения слесарных операций

задач недостаточно располагать современным оборудованием, инструментами, приспособлениями и квалифицированными кадрами рабочих. Нужно определенным образом организовать труд на предприятии: правильно распределить задания; установить рациональные пропорции между видами труда; в соответствии с этим целесообразно расставить исполнителей и создать им нормальные условия работы; умело сочетать личные и коллективные интересы и т.д. Решению этих задач призвана способствовать научная организация труда (НОТ).

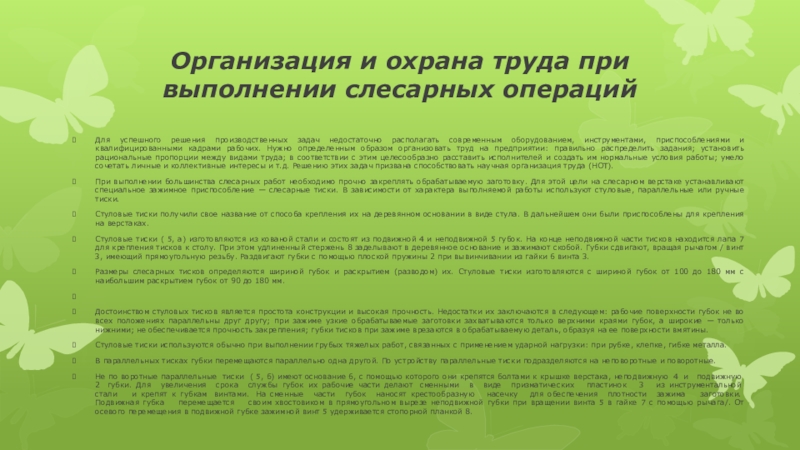

При выполнении большинства слесарных работ необходимо прочно закреплять обрабатываемую заготовку. Для этой цели на слесарном верстаке устанавливают специальное зажимное приспособление — слесарные тиски. В зависимости от характера выполняемой работы используют стуловые, параллельные или ручные тиски.
Стуловые тиски получили свое название от способа крепления их на деревянном основании в виде стула. В дальнейшем они были приспособлены для крепления на верстаках.
Стуловые тиски ( 5, а) изготовляются из кованой стали и состоят из подвижной 4 и неподвижной 5 губок. На конце неподвижной части тисков находится лапа 7 для крепления тисков к столу. При этом удлиненный стержень 8 заделывают в деревянное основание и зажимают скобой. Губки сдвигают, вращая рычагом / винт 3, имеющий прямоугольную резьбу. Раздвигают губки с помощью плоской пружины 2 при вывинчивании из гайки 6 винта 3.
Размеры слесарных тисков определяются шириной губок и раскрытием (разводом) их. Стуловые тиски изготовляются с шириной губок от 100 до 180 мм с наибольшим раскрытием губок от 90 до 180 мм.

Достоинством стуловых тисков является простота конструкции и высокая прочность. Недостатки их заключаются в следующем: рабочие поверхности губок не во всех положениях параллельны друг другу; при зажиме узкие обрабатываемые заготовки захватываются только верхними краями губок, а широкие — только нижними; не обеспечивается прочность закрепления; губки тисков при зажиме врезаются в обрабатываемую деталь, образуя на ее поверхности вмятины.
Стуловые тиски используются обычно при выполнении грубых тяжелых работ, связанных с применением ударной нагрузки: при рубке, клепке, гибке металла.
В параллельных тисках губки перемещаются параллельно одна другой. По устройству параллельные тиски подразделяются на неповоротные и поворотные.
Не по воротные параллельные  тиски  ( 5, б) имеют основание 6, с помощью которого они крепятся болтами к крышке верстака, неподвижную  4  и   подвижную  2  губки. Для   увеличения   срока   службы губок их рабочие части делают  сменными   в   виде   призматических    пластинок    3    из инструментальной     стали     и крепят к губкам  винтами.  На сменные   части   губок   наносят крестообразную    насечку    для обеспечения   плотности   зажима     заготовки.     Подвижная губка     перемещается     своим хвостовиком в прямоугольном вырезе неподвижной губки при вращении винта 5 в гайке 7 с помощью рычага/. От осевого перемещения в подвижной губке зажимной винт 5 удерживается стопорной планкой 8.

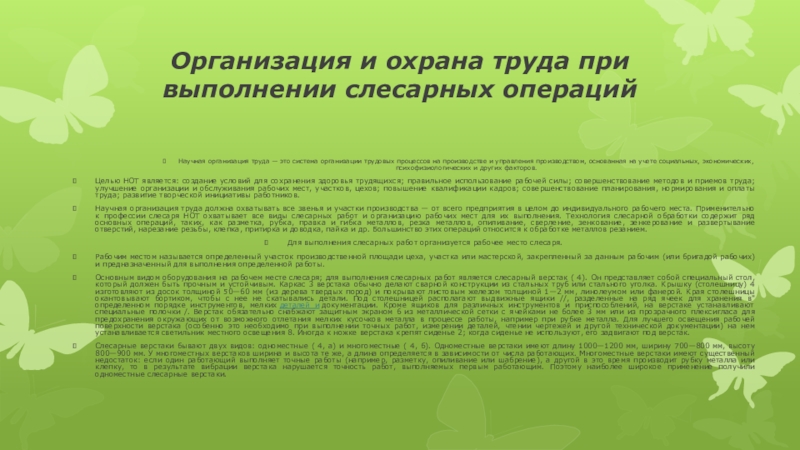

это система организации трудовых процессов на производстве и управления производством, основанная на учете социальных, экономических, психофизиологических и других факторов.
Целью НОТ является: создание условий для сохранения здоровья трудящихся; правильное использование рабочей силы; совершенствование методов и приемов труда; улучшение организации и обслуживания рабочих мест, участков, цехов; повышение квалификации кадров; совершенствование планирования, нормирования и оплаты труда; развитие творческой инициативы работников.
Научная организация труда должна охватывать все звенья и участки производства — от всего предприятия в целом до индивидуального рабочего места. Применительно к профессии слесаря НОТ охватывает все виды слесарных работ и организацию рабочих мест для их выполнения. Технология слесарной обработки содержит ряд основных операций, таких, как разметка, рубка, правка и гибка металлов, резка металлов, опиливание, сверление, зенкование, зенкерование и развертывание отверстий, нарезание резьбы, клепка, притирка и доводка, пайка и др. Большинство этих операций относится к обработке металлов резанием.
Для выполнения слесарных работ организуется рабочее место слесаря.
Рабочим местом называется определенный участок производственной площади цеха, участка или мастерской, закрепленный за данным рабочим (или бригадой рабочих) и предназначенный для выполнения определенной работы.
Основным видом оборудования на рабочем месте слесаря; для выполнения слесарных работ является слесарный верстак ( 4). Он представляет собой специальный стол, который должен быть прочным и устойчивым. Каркас 3 верстака обычно делают сварной конструкции из стальных труб или стального уголка. Крышку (столешницу) 4 изготовляют из досок толщиной 50—60 мм (из дерева твердых пород) и покрывают листовым железом толщиной 1—2 мм, линолеумом или фанерой. Края столешницы окантовывают бортиком, чтобы с нее не скатывались детали. Под столешницей располагают выдвижные ящики //, разделенные на ряд ячеек для хранения в" определенном порядке инструментов, мелких деталей и документации. Кроме ящиков для различных инструментов и приспособлений, на верстаке устанавливают специальные полочки /. Верстак обязательно снабжают защитным экраном 6 из металлической сетки с ячейками не более 3 мм или из прозрачного плексигласа для предохранения окружающих от возможного отлетания мелких кусочков металла в процессе работы, например при рубке металла. Для лучшего освещения рабочей поверхности верстака (особенно это необходимо при выполнении точных работ, измерении деталей, чтении чертежей и другой технической документации) на нем устанавливается светильник местного освещения 8. Иногда к ножке верстака крепят сиденье 2; когда сиденье не используют, его задвигают под верстак.
Слесарные верстаки бывают двух видов: одноместные ( 4, а) и многоместные ( 4, б). Одноместные верстаки имеют длину 1000—1200 мм, ширину 700—800 мм, высоту 800—900 мм. У многоместных верстаков ширина и высота те же, а длина определяется в зависимости от числа работающих. Многоместные верстаки имеют существенный недостаток: если один работающий выполняет точные работы (например, разметку, опиливание или шабрение), а другой в это время производит рубку металла или клепку, то в результате вибрации верстака нарушается точность работ, выполняемых первым работающим. Поэтому наиболее широкое применение получили одноместные слесарные верстаки.

с шириной губок 80—140 мм и раскрытием их 65—180 мм.
Основным преимуществом параллельных тисков перед стуловыми является то, что они позволяют более плотно зажать обрабатываемую заготовку. Кроме этого, поворотные параллельные тиски дают возможность закреплять деталь под определенным углом.
Ручные слесарные тиски применяются при опиливании и сверлении, для закрепления небольших деталей или заготовок, которые неудобно или опасно держать руками.
Наибольшее применение имеют шарнирные ручные тиски (рис: 5, г). Их устройство наглядно видно на рисунке. Ширина губок тисков 36—56 мм и раскрытие 28—-55 мм.
В зависимости от; характера выполняемых слесарных работ рабочее место слесаря оснащается самыми различными приспособлениями, рабочим i и измерительным инструментом, которые будут рассмотрены при изучении слесарных операций, для выполнения которых они предназначены.
С точки зрения научной организации труда должны быть выполнены следующие основные требования к рабочему месту слесаря:
точно определен и закреплен перечень работ на рабочем месте; определен комплект основного оборудования, приспособлений и инструментов для их размещения и хранения на рабочем месте
осуществлена рациональная планировка рабочего места, избавляющая рабочего от лишних и утомительных трудовых движений и обеспечивающая удобную рабочую позу и безопасность работы.
В целях экономии трудовых движений и мышечных усилий при их выполнении все оборудование на рабочем месте делят на предметы постоянного и временного пользования, за которыми закрепляют определенные места хранения и расположения.
Предметы, которыми пользуются чаще, располагают в пределах досягаемости левой и правой рук, согнутых в локте ( 6). Предметы, используемые реже, кладут дальше, но не далее досягаемости свободно вытянутых рук при наклоне корпуса вперед (к верстаку) не более 30°. По возможности избегают такого размещения оборудования, которое требует при работе поворотов и особенно нагибания корпуса, а также перекладывания предметов из одной руки в другую.

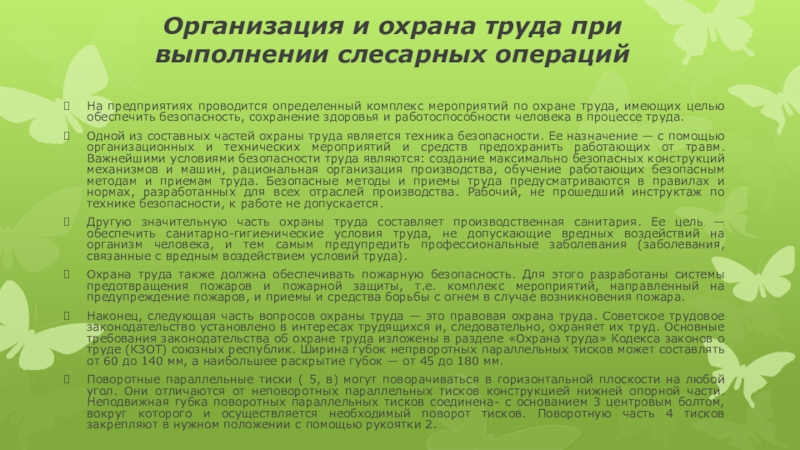

комплекс мероприятий по охране труда, имеющих целью обеспечить безопасность, сохранение здоровья и работоспособности человека в процессе труда.
Одной из составных частей охраны труда является техника безопасности. Ее назначение — с помощью организационных и технических мероприятий и средств предохранить работающих от травм. Важнейшими условиями безопасности труда являются: создание максимально безопасных конструкций механизмов и машин, рациональная организация производства, обучение работающих безопасным методам и приемам труда. Безопасные методы и приемы труда предусматриваются в правилах и нормах, разработанных для всех отраслей производства. Рабочий, не прошедший инструктаж по технике безопасности, к работе не допускается.
Другую значительную часть охраны труда составляет производственная санитария. Ее цель — обеспечить санитарно-гигиенические условия труда, не допускающие вредных воздействий на организм человека, и тем самым предупредить профессиональные заболевания (заболевания, связанные с вредным воздействием условий труда).
Охрана труда также должна обеспечивать пожарную безопасность. Для этого разработаны системы предотвращения пожаров и пожарной защиты, т.е. комплекс мероприятий, направленный на предупреждение пожаров, и приемы и средства борьбы с огнем в случае возникновения пожара.
Наконец, следующая часть вопросов охраны труда — это правовая охрана труда. Советское трудовое законодательство установлено в интересах трудящихся и, следовательно, охраняет их труд. Основные требования законодательства об охране труда изложены в разделе «Охрана труда» Кодекса законов о труде (КЗОТ) союзных республик. Ширина губок непрворотных параллельных тисков может составлять от 60 до 140 мм, а наибольшее раскрытие губок — от 45 до 180 мм.
Поворотные параллельные тиски ( 5, в) могут поворачиваться в горизонтальной плоскости на любой угол. Они отличаются от неповоротных параллельных тисков конструкцией нижней опорной части. Неподвижная губка поворотных параллельных тисков соединена- с основанием 3 центровым болтом, вокруг которого и осуществляется необходимый поворот тисков. Поворотную часть 4 тисков закрепляют в нужном положении с помощью рукоятки 2.

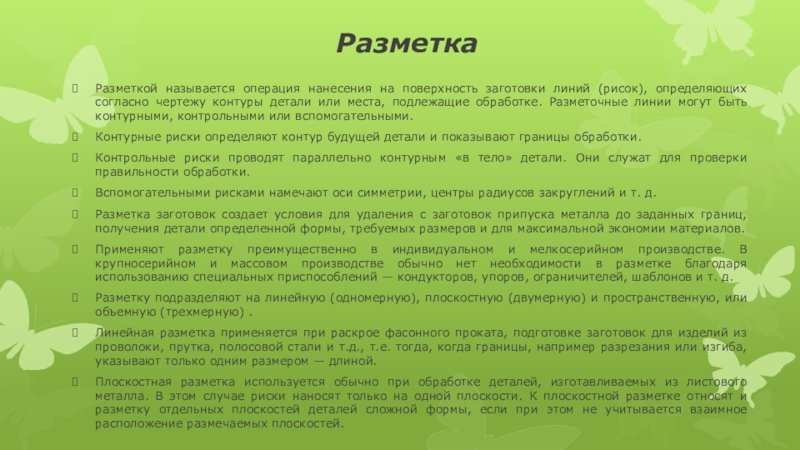

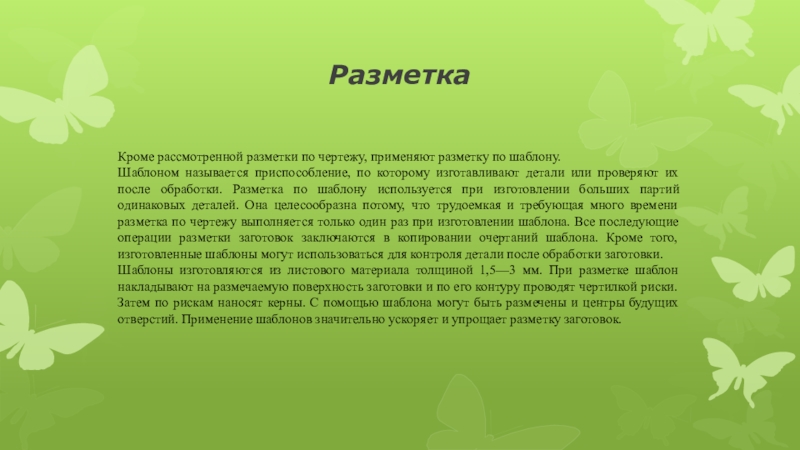

чертежу контуры детали или места, подлежащие обработке. Разметочные линии могут быть контурными, контрольными или вспомогательными.
Контурные риски определяют контур будущей детали и показывают границы обработки.
Контрольные риски проводят параллельно контурным «в тело» детали. Они служат для проверки правильности обработки.
Вспомогательными рисками намечают оси симметрии, центры радиусов закруглений и т. д.
Разметка заготовок создает условия для удаления с заготовок припуска металла до заданных границ, получения детали определенной формы, требуемых размеров и для максимальной экономии материалов.
Применяют разметку преимущественно в индивидуальном и мелкосерийном производстве. В крупносерийном и массовом производстве обычно нет необходимости в разметке благодаря использованию специальных приспособлений — кондукторов, упоров, ограничителей, шаблонов и т. д.
Разметку подразделяют на линейную (одномерную), плоскостную (двумерную) и пространственную, или объемную (трехмерную) .
Линейная разметка применяется при раскрое фасонного проката, подготовке заготовок для изделий из проволоки, прутка, полосовой стали и т.д., т.е. тогда, когда границы, например разрезания или изгиба, указывают только одним размером — длиной.
Плоскостная разметка используется обычно при обработке деталей, изготавливаемых из листового металла. В этом случае риски наносят только на одной плоскости. К плоскостной разметке относят и разметку отдельных плоскостей деталей сложной формы, если при этом не учитывается взаимное расположение размечаемых плоскостей.

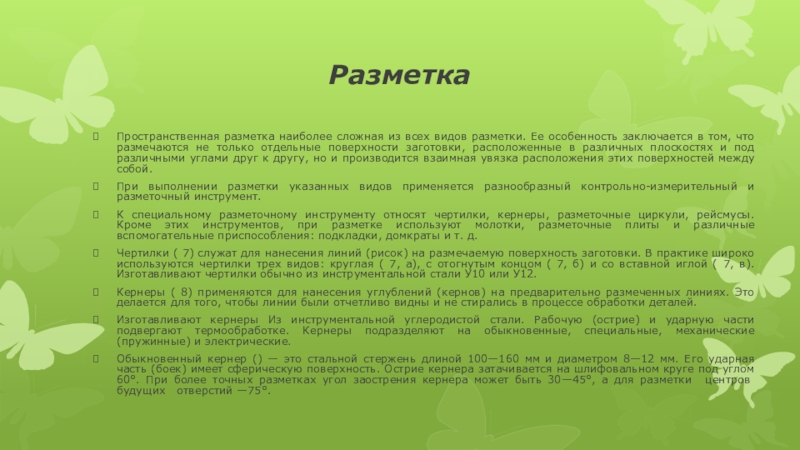

в том, что размечаются не только отдельные поверхности заготовки, расположенные в различных плоскостях и под различными углами друг к другу, но и производится взаимная увязка расположения этих поверхностей между собой.
При выполнении разметки указанных видов применяется разнообразный контрольно-измерительный и разметочный инструмент.
К специальному разметочному инструменту относят чертилки, кернеры, разметочные циркули, рейсмусы. Кроме этих инструментов, при разметке используют молотки, разметочные плиты и различные вспомогательные приспособления: подкладки, домкраты и т. д.
Чертилки ( 7) служат для нанесения линий (рисок) на размечаемую поверхность заготовки. В практике широко используются чертилки трех видов: круглая ( 7, а), с отогнутым концом ( 7, б) и со вставной иглой ( 7, в). Изготавливают чертилки обычно из инструментальной стали У10 или У12.
Кернеры ( 8) применяются для нанесения углублений (кернов) на предварительно размеченных линиях. Это делается для того, чтобы линии были отчетливо видны и не стирались в процессе обработки деталей.
Изготавливают кернеры Из инструментальной углеродистой стали. Рабочую (острие) и ударную части подвергают термообработке. Кернеры подразделяют на обыкновенные, специальные, механические (пружинные) и электрические.
Обыкновенный кернер () — это стальной стержень длиной 100—160 мм и диаметром 8—12 мм. Его ударная часть (боек) имеет сферическую поверхность. Острие кернера затачивается на шлифовальном круге под углом 60°. При более точных разметках угол заострения кернера может быть 30—45°, а для разметки   центров   будущих   отверстий —75°.

( 8, в). Кернер-циркуль удобен для накёрнивания дуг небольшого диаметра, а кернер-колокол — для разметки центровочных отверстий заготовок, подлежащих дальнейшей, например токарной, обработке.
Механический (пружинный) кернер ( 8,г) применяется для точной разметки тонких и ответственных деталей. Его принцип действия основан на сжатии и мгновенном освобождении пружины.
Электрический кернер ( 8, д) состоит из корпуса 6, пружин 2 и 5, ударника, катушки 4 и собственно кернера /. При нажатии на заготовку установленным на риске острием кернера электрическая цепь замыкается, и ток, проходя через катушку, создает магнитное поле; ударник втягивается в катушку и наносит удар по стержню кернера. Во время переноса кернера в другую точку пружина 2 размыкает цепь, а пружина 5 возвращает ударник в исходное положение.
Специальные, механические и электрические кернеры значительно облегчают труд и повышают его производительность.
Разметочные (слесарные) циркули ( 9) используют для разметки окружностей и дуг, деления окружностей и отрезков на части и других геометрических построений при разметке заготовки. Их применяют также Для переноса размеров с измерительной линейки на заготовку. По устройству они аналогичны чертежным циркулям-измерителям.
Разметочные циркули бывают в основном двух видов: простые ( 9, а) и пружинные ( 9, б). Ножки пружинного циркуля сжимаются под действием пружины, а разжимаются с помощью винта и гайки. Ножки циркуля могут быть цельными или со вставными иглами ( 9, в).
Одним из основных инструментов для выполнения пространственной разметки является рейсмус. Он служит для нанесения параллельных вертикальных и горизонтальных рисок и для проверки установки деталей на разметочной плите.
Рейсмус ( 10) представляет собой чертилку 5, закрепленную на стойке 2 с помощью хомутика 3 и винта 4. Хомутик передвигается на стойке и закрепляется в любом положении. Чертилка проходит через отверстие винта и может быть установлена с любым наклоном. Винт при этом закрепляется гайкой-барашком. Стойка рейсмуса укреплена на массивной подставке 1.
Плоскостную и особенно пространственную разметки заготовок производят на разметочных плитах.
Разметочная плита — это чугунная отливка, горизонтальная рабочая поверхность и боковые грани которой очень точно обработаны. На рабочей поверхности больших плит делают продольные и поперечные канавки глубиной 2—3 мм и шириной 1—2 мм, которые образуют квадраты со стороной 200 или 250 мм. Это облегчает установку на плите различных приспособлений.

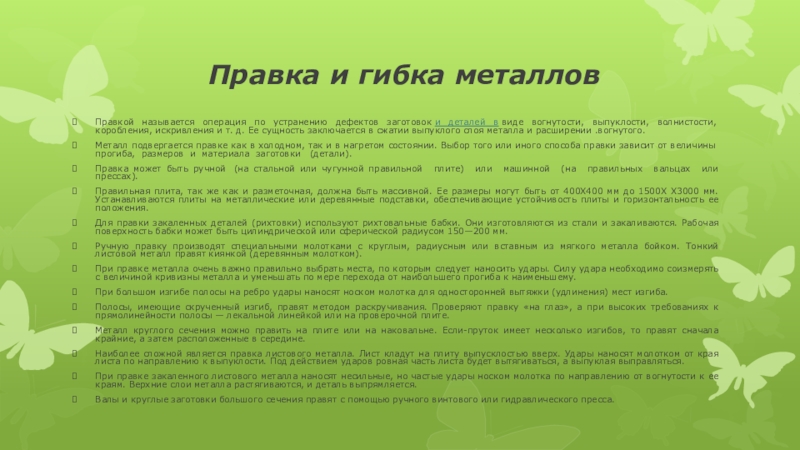

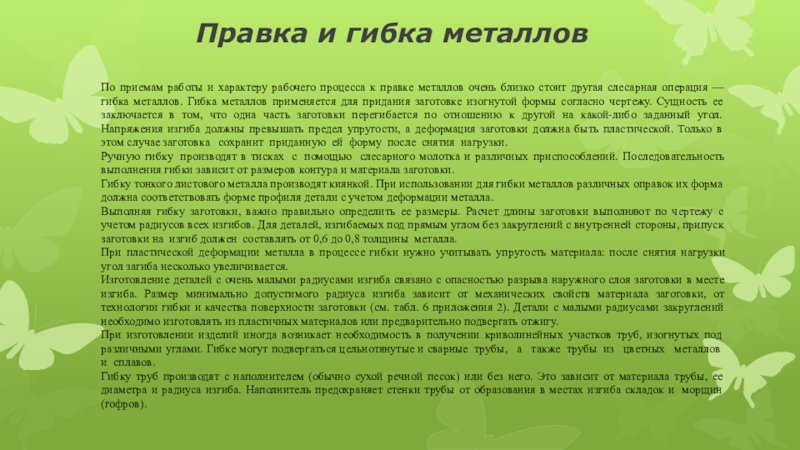

в виде вогнутости, выпуклости, волнистости, коробления, искривления и т. д. Ее сущность заключается в сжатии выпуклого слоя металла и расширении .вогнутого.
Металл подвергается правке как в холодном, так и в нагретом состоянии. Выбор того или иного способа правки зависит от величины  прогиба,  размеров  и  материала  заготовки   (детали).
Правка может быть ручной  (на стальной или чугунной правильной   плите)   или   машинной   (на   правильных   вальцах   или прессах).
Правильная плита, так же как и разметочная, должна быть массивной. Ее размеры могут быть от 400X400 мм до 1500Х Х3000 мм. Устанавливаются плиты на металлические или деревянные подставки, обеспечивающие устойчивость плиты и горизонтальность ее положения.
Для правки закаленных деталей (рихтовки) используют рихтовальные бабки. Они изготовляются из стали и закаливаются. Рабочая поверхность бабки может быть цилиндрической или сферической радиусом 150—200 мм.
Ручную правку производят специальными молотками с круглым, радиусным или вставным из мягкого металла бойком. Тонкий листовой металл правят киянкой (деревянным молотком).
При правке металла очень важно правильно выбрать места, по которым следует наносить удары. Силу удара необходимо соизмерять с величиной кривизны металла и уменьшать по мере перехода от наибольшего прогиба к наименьшему.
При большом изгибе полосы на ребро удары наносят носком молотка для односторонней вытяжки (удлинения) мест изгиба.
Полосы, имеющие скрученный изгиб, правят методом раскручивания. Проверяют правку «на глаз», а при высоких требованиях к прямолинейности полосы — лекальной линейкой или на проверочной плите.
Металл круглого сечения можно править на плите или на наковальне. Если-пруток имеет несколько изгибов, то правят сначала крайние, а затем расположенные в середине.
Наиболее сложной является правка листового металла. Лист кладут на плиту выпусклостью вверх. Удары наносят молотком от края листа по направлению к выпуклости. Под действием ударов ровная часть листа будет вытягиваться, а выпуклая выправляться.
При правке закаленного листового металла наносят несильные, но частые удары носком молотка по направлению от вогнутости к ее краям. Верхние слои металла растягиваются, и деталь выпрямляется.
Валы и круглые заготовки большого сечения правят с помощью ручного винтового или гидравлического пресса.

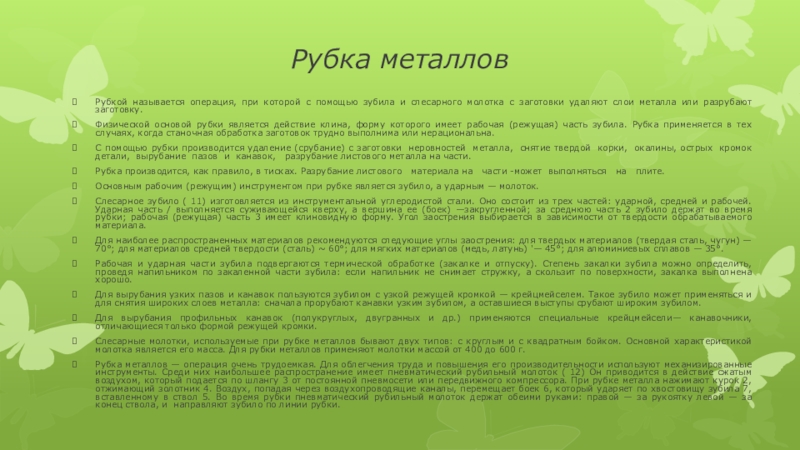

молотка с заготовки удаляют слои металла или разрубают заготовку.
Физической основой рубки является действие клина, форму которого имеет рабочая (режущая) часть зубила. Рубка применяется в тех случаях, когда станочная обработка заготовок трудно выполнима или нерациональна.
С помощью рубки производится удаление (срубание) с заготовки  неровностей  металла,  снятие твердой  корки,  окалины, острых  кромок детали,  вырубание  пазов  и  канавок,   разрубание листового металла на части.
Рубка производится, как правило, в тисках. Разрубание листового   материала на   части -может  выполняться   на   плите.
Основным рабочим (режущим) инструментом при рубке является зубило, а ударным — молоток.
Слесарное зубило ( 11) изготовляется из инструментальной углеродистой стали. Оно состоит из трех частей: ударной, средней и рабочей. Ударная часть / выполняется суживающейся кверху, а вершина ее (боек) —закругленной; за среднюю часть 2 зубило держат во время рубки; рабочая (режущая) часть 3 имеет клиновидную форму. Угол заострения выбирается в зависимости от твердости обрабатываемого материала.
Для наиболее распространенных материалов рекомендуются следующие углы заострения: для твердых материалов (твердая сталь, чугун) — 70°; для материалов средней твердости (сталь) ~ 60°; для мягких материалов (медь, латунь) '— 45°; для алюминиевых сплавов — 35°.
Рабочая и ударная части зубила подвергаются термической обработке (закалке и отпуску). Степень закалки зубила можно определить, проведя напильником по закаленной части зубила: если напильник не снимает стружку, а скользит по поверхности, закалка выполнена хорошо.
Для вырубания узких пазов и канавок пользуются зубилом с узкой режущей кромкой — крейцмейселем. Такое зубило может применяться и для снятия широких слоев металла: сначала прорубают канавки узким зубилом, а оставшиеся выступы срубают широким зубилом.
Для вырубания профильных канавок (полукруглых, двугранных и др.) применяются специальные крейцмейсели— канавочники, отличающиеся только формой режущей кромки.
Слесарные молотки, используемые при рубке металлов бывают двух типов: с круглым и с квадратным бойком. Основной характеристикой молотка является его масса. Для рубки металлов применяют молотки массой от 400 до 600 г.
Рубка металлов — операция очень трудоемкая. Для облегчения труда и повышения его производительности используют механизированные инструменты. Среди них наибольшее распространение имеет пневматический рубильный молоток ( 12) Он приводится в действие сжатым воздухом, который подается по шлангу 3 от постоянной пневмосети или передвижного компрессора. При рубке металла нажимают курок 2, отжимающий золотник 4. Воздух, попадая через воздухопроводящие каналы, перемещает боек 6, который ударяет по хвостовищу зубила 7, вставленному в ствол 5. Во время рубки пневматический рубильный молоток держат обеими руками: правой — за рукоятку левой — за конец ствола, и  направляют зубило по линии рубки.

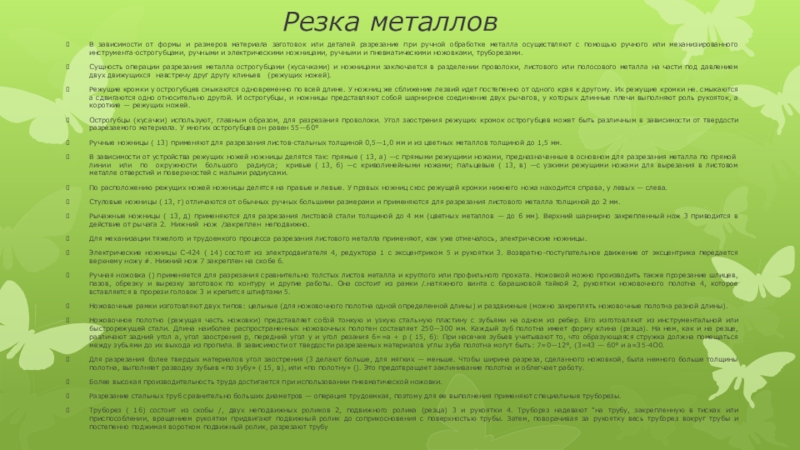

разрезание при ручной обработке металла осуществляют с помощью ручного или механизированного инструмента-острогубцами, ручными и электрическими ножницами, ручными и пневматическими ножовками, труборезами.
Сущность операции разрезания металла острогубцами (кусачками) и ножницами заключается в разделении проволоки, листового или полосового металла на части под давлением двух движущихся  навстречу друг другу клиньев   (режущих ножей).
Режущие кромки у острогубцев смыкаются одновременно по всей длине. У ножниц же сближение лезвий идет постепенно от одного края к другому. Их режущие кромки не. смыкаются а сдвигаются одно относительно другой. И острогубцы, и ножницы представляют собой шарнирное соединение двух рычагов, у которых длинные плечи выполняют роль рукояток, а короткие — режущих ножей.
Острогубцы (кусачки) используют, главным образом, для разрезания проволоки. Угол заострения режущих кромок острогубцев может быть различным в зависимости от твердости разрезаемого материала. У многих острогубцев он равен 55—60°
Ручные ножницы ( 13) применяют для разрезания листов-стальных толщиной 0,5—1,0 мм и из цветных металлов толщиной до 1,5 мм.
В зависимости от устройства режущих ножей ножницы делятся так: прямые ( 13, а) —с прямыми режущими ножами, предназначенные в основном для разрезания металла по прямой   линии   или   по   окружности   большого   радиуса;   кривые ( 13, б) —с криволинейными ножами; пальцевые ( 13, в) —с узкими режущими ножами для вырезания в листовом металле отверстий и поверхностей с малыми радиусами.
По расположению режущих ножей ножницы делятся на правые и левые. У правых ножниц скос режущей кромки нижнего ножа находится справа, у левых — слева.
Стуловые ножницы ( 13, г) отличаются от обычных ручных большими размерами и применяются для разрезания листового металла толщиной до 2 мм.
Рычажные ножницы ( 13, д) применяются для разрезания листовой стали толщиной до 4 мм (цветных металлов — до б мм). Верхний шарнирно закрепленный нож 3 приводится в действие от рычага 2.  Нижний  нож  /закреплен  неподвижно.
Для механизации тяжелого и трудоемкого процесса разрезания листового металла применяют, как уже отмечалось, электрические ножницы.
Электрические ножницы С-424 ( 14) состоят из электродвигателя 4, редуктора 1 с эксцентриком 5 и рукоятки 3. Возвратно-поступательное движение от эксцентрика передается верхнему ножу #. Нижний нож 7 закреплен на скобе 6.
Ручная ножовка () применяется для разрезания сравнительно толстых листов металла и круглого или профильного проката. Ножовкой можно производить также прорезание шлицев, пазов, обрезку и вырезку заготовок по контуру и другие работы. Она состоит из рамки /.натяжного винта с барашковой тайкой 2, рукоятки ножовочного полотна 4, которое вставляется в прорези головок 3 и крепится штифтами 5.
Ножовочные рамки изготовляют двух типов: цельные (для ножовочного полотна одной определенной длины) и раздвижные (можно закреплять ножовочные полотна разной длины).
Ножовочное полотно (режущая часть ножовки) представляет собой тонкую и узкую стальную пластину с зубьями на одном из ребер. Его изготовляют из инструментальной или быстрорежущей стали. Длина наиболее распространенных ножовочных полотен составляет 250—300 мм. Каждый зуб полотна имеет форму клина (резца). На нем, как и на резце, различают задний угол а, угол заострения р, передний угол у и угол резания 6==a + p ( 15, б): При насечке зубьев учитывают то, что образующаяся стружка должна помещаться между зубьями до их выхода из пропила. В зависимости от твердости разрезаемых материалов углы зуба полотна могут быть: 7=0—12°, (3=43 — 60° и а=35-4О0.
Для разрезания более твердых материалов угол заострения (3 делают больше, для мягких — меньше. Чтобы ширина разреза, сделанного ножовкой, была немного больше толщины полотна, выполняет разводку зубьев «по зубу» ( 15, в), или «по полотну» (). Это предотвращает заклинивание полотна и облегчает работу.
Более высокая производительность труда достигается при использовании пневматической ножовки.
Разрезание стальных труб сравнительно больших диаметров — операция трудоемкая, поэтому для ее выполнения применяют специальные труборезы.
Труборез ( 16) состоит из скобы /, двух неподвижных роликов 2, подвижного ролика (резца) 3 и рукоятки 4. Труборез надевают "на трубу, закрепленную в тисках или приспособлении, вращением рукоятки придвигают подвижный ролик до соприкосновения с поверхностью трубы. Затем, поворачивая за рукоятку весь труборез вокруг трубы и постепенно поджимая воротком подвижный ролик, разрезают трубу

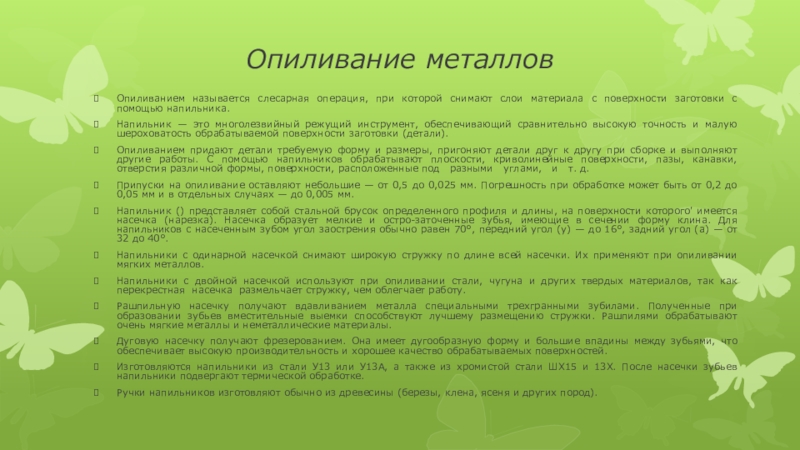

поверхности заготовки с помощью напильника.
Напильник — это многолезвийный режущий инструмент, обеспечивающий сравнительно высокую точность и малую шероховатость обрабатываемой поверхности заготовки (детали).
Опиливанием придают детали требуемую форму и размеры, пригоняют детали друг к другу при сборке и выполняют другие работы. С помощью напильников обрабатывают плоскости, криволинейные поверхности, пазы, канавки, отверстия различной формы, поверхности, расположенные под   разными   углами,   и   т. д.
Припуски на опиливание оставляют небольшие — от 0,5 до 0,025 мм. Погрешность при обработке может быть от 0,2 до 0,05 мм и в отдельных случаях — до 0,005 мм.
Напильник () представляет собой стальной брусок определенного профиля и длины, на поверхности которого' имеется насечка (нарезка). Насечка образует мелкие и остро-заточенные зубья, имеющие в сечении форму клина. Для напильников с насеченным зубом угол заострения обычно равен 70°, передний угол (у) — до 16°, задний угол (а) — от 32 до 40°.
Напильники с одинарной насечкой снимают широкую стружку по длине всей насечки. Их применяют при опиливании мягких металлов.
Напильники с двойной насечкой используют при опиливании стали, чугуна и других твердых материалов, так как перекрестная  насечка  размельчает стружку, чем облегчает работу.
Рашпильную насечку получают вдавливанием металла специальными трехгранными зубилами. Полученные при образовании зубьев вместительные выемки способствуют лучшему размещению стружки. Рашпилями обрабатывают очень мягкие металлы и неметаллические материалы.
Дуговую насечку получают фрезерованием. Она имеет дугообразную форму и большие впадины между зубьями, что обеспечивает высокую производительность и хорошее качество обрабатываемых поверхностей.
Изготовляются напильники из стали У13 или У13А, а также из хромистой стали ШХ15 и 13Х. После насечки зубьев напильники подвергают термической обработке.
Ручки напильников изготовляют обычно из древесины (березы, клена, ясеня и других пород).

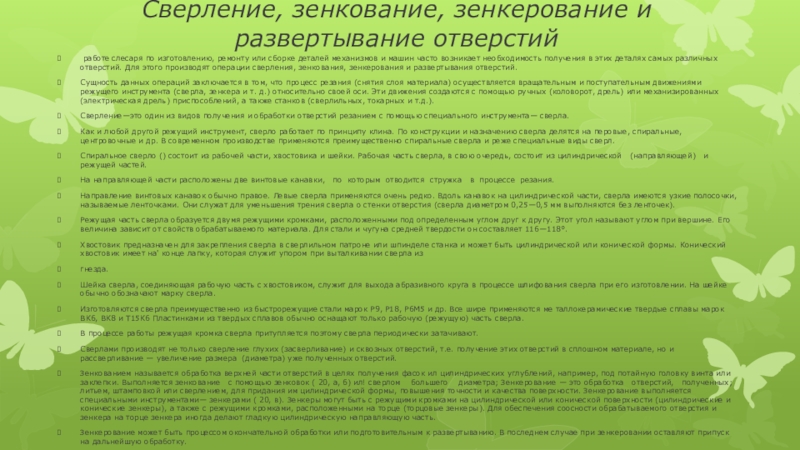

сборке деталей механизмов и машин часто возникает необходимость получения в этих деталях самых различных отверстий. Для этого производят операции сверления, зенкования, зенкерования и развертывания отверстий.
Сущность данных операций заключается в том, что процесс резания (снятия слоя материала) осуществляется вращательным и поступательным движениями режущего инструмента (сверла, зенкера и т. д.) относительно своей оси. Эти движения создаются с помощью ручных (коловорот, дрель) или механизированных (электрическая дрель) приспособлений, а также станков (сверлильных, токарных и т.д.).
Сверление—это один из видов получения и обработки отверстий резанием с помощью специального инструмента— сверла.
Как и любой другой режущий инструмент, сверло работает по принципу клина. По конструкции и назначению сверла делятся на перовые, спиральные, центровочные и др. В современном производстве применяются преимущественно спиральные сверла и реже специальные виды сверл.
Спиральное сверло () состоит из рабочей части, хвостовика и шейки. Рабочая часть сверла, в свою очередь, состоит из цилиндрической   (направляющей)   и режущей частей.
На направляющей части расположены две винтовые канавки,   по  которым  отводится  стружка   в  процессе  резания.
Направление винтовых канавок обычно правое. Левые сверла применяются очень редко. Вдоль канавок на цилиндрической части, сверла имеются узкие полосочки, называемые ленточками. Они служат для уменьшения трения сверла о стенки отверстия (сверла диаметром 0,25—0,5 мм выполняются без ленточек).
Режущая часть сверла образуется двумя режущими кромками, расположенными под определенным углом друг к другу. Этот угол называют углом при вершине. Его величина зависит от свойств обрабатываемого материала. Для стали и чугуна средней твердости он составляет 116—118°.
Хвостовик предназначен для закрепления сверла в сверлильном патроне или шпинделе станка и может быть цилиндрической или конической формы. Конический хвостовик имеет на' конце лапку, которая служит упором при выталкивании сверла из
гнезда.
Шейка сверла, соединяющая рабочую часть с хвостовиком, служит для выхода абразивного круга в процессе шлифования сверла при его изготовлении. На шейке обычно обозначают марку сверла.
Изготовляются сверла преимущественно из быстрорежущие стали марок Р9, Р18, Р6М5 и др. Все шире применяются ме таллокерамические твердые сплавы марок ВК6, ВК8 и Т15К6 Пластинками из твердых сплавов обычно оснащают только рабочую (режущую) часть сверла.
В процессе работы режущая кромка сверла притупляется поэтому сверла периодически затачивают.
Сверлами производят не только сверление глухих (засверливание) и сквозных отверстий, т.е. получение этих отверстий в сплошном материале, но и рассверливание — увеличение размера  (диаметра) уже полученных отверстий.
Зенкованием называется обработка верхней части отверстий в целях получения фасок ил цилиндрических углублений, например, под потайную головку винта или заклепки. Выполняется зенкование   с помощью зенковок ( 20, а, б) ил! сверлом    большего    диаметра; Зенкерование — это обработка   отверстий,   полученных; литьем, штамповкой или сверлением, для придания им цилиндрической формы, повышения точности и качества поверхности. Зенкерование выполняется специальными инструментами— зенкерами ( 20, в). Зенкеры могут быть с режущими кромками на цилиндрической или конической поверхности (цилиндрические и конические зенкеры), а также с режущими кромками, расположенными на торце (торцовые зенкеры). Для обеспечения соосности обрабатываемого отверстия и зенкера на торце зенкера иногда делают гладкую цилиндрическую направляющую часть.
Зенкерование может быть процессом окончательной обработки или подготовительным к развертыванию. В последнем случае при зенкеровании оставляют припуск на дальнейшую обработку.

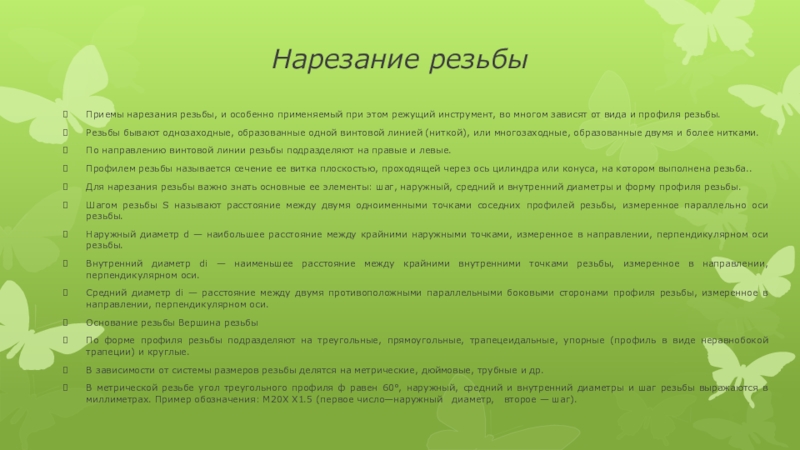

во многом зависят от вида и профиля резьбы.
Резьбы бывают однозаходные, образованные одной винтовой линией (ниткой), или многозаходные, образованные двумя и более нитками.
По направлению винтовой линии резьбы подразделяют на правые и левые.
Профилем резьбы называется сечение ее витка плоскостью, проходящей через ось цилиндра или конуса, на котором выполнена резьба..
Для нарезания резьбы важно знать основные ее элементы: шаг, наружный, средний и внутренний диаметры и форму профиля резьбы.
Шагом резьбы S называют расстояние между двумя одноименными точками соседних профилей резьбы, измеренное параллельно оси резьбы.
Наружный диаметр d — наибольшее расстояние между крайними наружными точками, измеренное в направлении, перпендикулярном оси резьбы.
Внутренний диаметр di — наименьшее расстояние между крайними внутренними точками резьбы, измеренное в направлении, перпендикулярном оси.
Средний диаметр di — расстояние между двумя противоположными параллельными боковыми сторонами профиля резьбы, измеренное в направлении, перпендикулярном оси.
Основание резьбы Вершина резьбы
По форме профиля резьбы подразделяют на треугольные, прямоугольные, трапецеидальные, упорные (профиль в виде неравнобокой трапеции) и круглые.
В зависимости от системы размеров резьбы делятся на метрические, дюймовые, трубные и др.
В метрической резьбе угол треугольного профиля ф равен 60°, наружный, средний и внутренний диаметры и шаг резьбы выражаются в миллиметрах. Пример обозначения: М20Х Х1.5 (первое число—наружный   диаметр,   второе — шаг).

является не наружный диаметр резьбы, а диаметр отверстия трубы, на наружной поверхности которой нарезана резьба. Пример обозначения: труб. 3/У' (цифры — внутренний диаметр трубы в дюймах).
Нарезание резьбы производится на сверлильных и специальных резьбонарезных станках, а также вручную.
При ручной обработке металлов внутреннюю резьбу нарезают метчиками, а наружную — плашками.
Метчики по назначению делятся на ручные, машинно-ручные и машинные, а в зависимости от профиля нарезаемой резьбы — на три типа: для метрической, дюймовой и трубной резьб.
Метчик ( 24) состоит из двух основных частей: рабочей части и хвостовика. Рабочая часть представляет собой винт с несколькими продольными канавками и служит для непосредственного нарезания резьбы. Рабочая часть, в свою очередь, состоит из заборной (режущей) и направляющей (калибрующей) частей. Заборная (режущая) часть производит основную работу при нарезании резьбы и изготовляется обычно в виде конуса. Калибрующая (направляющая) часть, как видно из самого названия, направляет метчик и калибрует отверстие.
Продольные канавки служат для образования режущих перьев с режущими кромками и размещения стружки в процессе нарезания резьбы.
Хвостовик метчика служит для закрепления его в патроне или в воротке во время работы.
Для нарезания резьбы определенного размера ручные (слесарные) метчики выполняют обычно в комплекте из трех штук. Первым и вторым метчиками нарезают резьбу предварительно, а третьим придают ей окончательный размер и форму. Номер каждого метчика комплекта отмечен числом рисок на хвостовой части. Существуют комплекты из двух метчиков: предварительного (чернового) и чистового.
Изготовляют метчики из углеродистой, легированной или быстрорежущей стали.
При нарезании резьбы метчиком важно правильно выбрать диаметр сверла для получения отверстия под резьбу. Диаметр отверстия должен быть несколько больше внутреннего диаметра резьбы, так как материал при нарезании будет частично выдавливаться по направлению к оси отверстия. Размеры отверстия под резьбу выбирают по таблицам.
