Презентация, доклад на открытый урок в 6 классе Измерения размеров деталей с помощью штангенциркуля
Содержание
- 1. Презентация на открытый урок в 6 классе Измерения размеров деталей с помощью штангенциркуля
- 2. Содержание1.Виды ШТАНГЕНЦИРКУЛЯ2.Измерение штангенциркулем3.Назови основные элементы штангенциркуля4. Проверь свои знания5.Эксплуатация штангенциркуля6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ
- 3. 1.ВИДЫ ШТАНГЕНЦИРКУЛЯСОДЕРЖАНИЕ
- 4. Слайд 4
- 5. 2.Измерение штангенциркулем При разметке и обработке деталей
- 6. Слайд 6
- 7. 3.Назови основные элементы штангенциркуляНеподвижные губкиПодвижные губкиНониусШтангаРамкаЗажимной винтГлубиномер1234567СОДЕРЖАНИЕ
- 8. Проверь свои знанияВ – в 15 Во
- 9. Проверь свои знанияВ – одну Сколько измерительных
- 10. Штангенциркуль это инструмент, который используется для
- 11. На подвижных губках нанесена вспомогательная
- 12. При измерении штангенциркулем целое число
- 13. СОДЕРЖАНИЕ
- 14. ПРОВЕРЬ СВОИ ЗНАНИЯВ – деталей, имеющих цилиндрическую
- 15. Каким образом удаётся измерить десятые доли
- 16. ПРОВЕРЬ СВОИ ЗНАНИЯВ – подвижная рамка 15.Десятые
- 17. 5.ЭКСПЛУАТАЦИЯ ШТАНГЕНЦИРКУЛЯ Для того, чтобы инструмент
- 18. 6.ПРАВИЛА БЕЗОПАСНОСТИ
Содержание1.Виды ШТАНГЕНЦИРКУЛЯ2.Измерение штангенциркулем3.Назови основные элементы штангенциркуля4. Проверь свои знания5.Эксплуатация штангенциркуля6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ
Слайд 2Содержание
1.Виды ШТАНГЕНЦИРКУЛЯ
2.Измерение штангенциркулем
3.Назови основные элементы штангенциркуля
4. Проверь свои знания
5.Эксплуатация штангенциркуля
6.ПРАВИЛА БЕЗОПАСНОСТИ
ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ
Слайд 4
Штангенциркуль используется для
измерения деталей, причём, как их внутренних частей, так и внешних. Для этого инструмент имеет металлическую штангу с разметкой, верхние и нижние губки и рамку с нониусом.

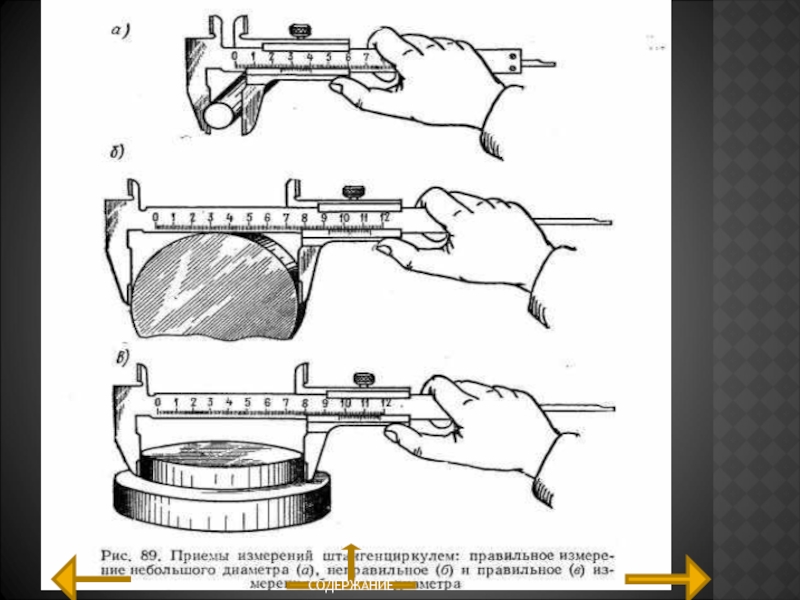

Научиться пользоваться штангенциркулем под силу даже школьникам, а уж профессионалы, ежедневно берущие в руки этот нехитрый, но очень важный инструмент, проводят измерения в считанные секунды. Внешние размеры детали определяются с помощью нижних губок. Для этого они разводятся в стороны, а после помещения между ними детали сдвигаются до упора и фиксируются винтом. Внутренние измерения осуществляются с помощью верхних губок, которые вводятся в отверстие и раскрываются. Результаты определяются по двум измерительным составляющим – шкале, расположенной на штанге, и нониусу на рамке. Таким образом, возможно получение точных данных, что очень важно при изготовлении мелких деталей.
.
Научиться пользоваться штангенциркулем под силу даже школьникам, а уж профессионалы, ежедневно берущие в руки этот нехитрый, но очень важный инструмент, проводят измерения в считанные секунды. Внешние размеры детали определяются с помощью нижних губок. Для этого они разводятся в стороны, а после помещения между ними детали сдвигаются до упора и фиксируются винтом. Внутренние измерения осуществляются с помощью верхних губок, которые вводятся в отверстие и раскрываются. Результаты определяются по двум измерительным составляющим – шкале, расположенной на штанге, и нониусу на рамке. Таким образом, возможно получение точных данных, что очень важно при изготовлении мелких деталей.
.
СОДЕРЖАНИЕ
Слайд 52.Измерение штангенциркулем
При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С
простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.
СОДЕРЖАНИЕ
Слайд 6
На рисунке показан штангенциркуль ШЦ-1.
Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм.
Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм.
СОДЕРЖАНИЕ
Слайд 7 3.Назови основные элементы штангенциркуля
Неподвижные губки
Подвижные губки
Нониус
Штанга
Рамка
Зажимной винт
Глубиномер
1
2
3
4
5
6
7
СОДЕРЖАНИЕ

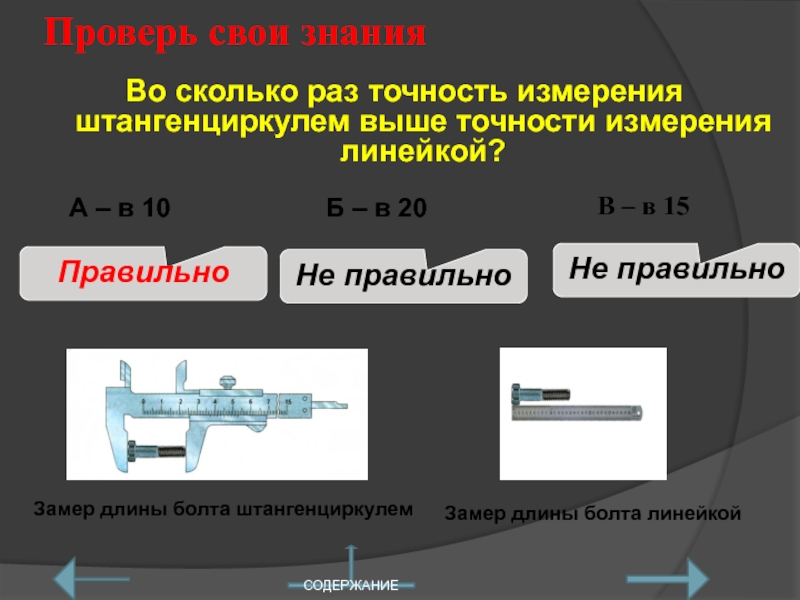

Слайд 8Проверь свои знания
В – в 15
Во сколько раз точность измерения
штангенциркулем выше точности измерения линейкой?
А – в 10
Б – в 20
Правильно
Замер длины болта штангенциркулем
Замер длины болта линейкой
Не правильно
Не правильно
СОДЕРЖАНИЕ

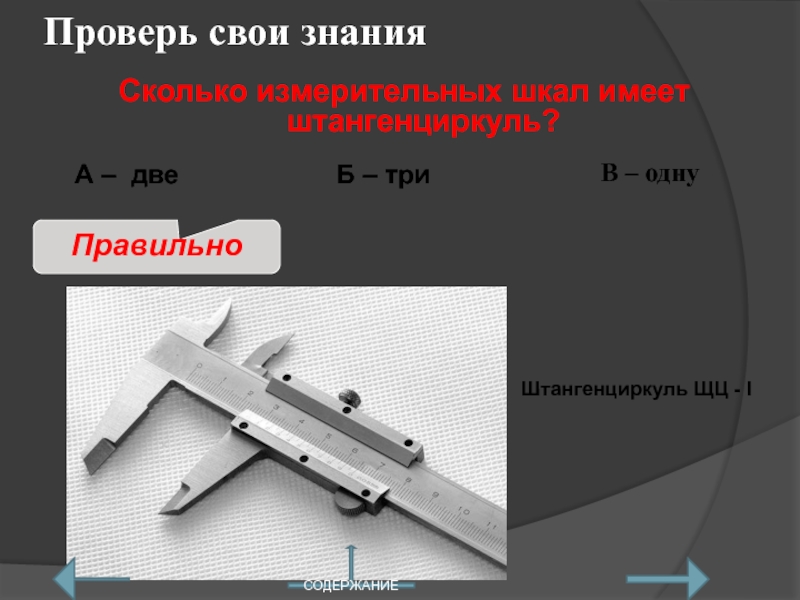

Слайд 9Проверь свои знания
В – одну
Сколько измерительных шкал имеет штангенциркуль?
А –
две
Б – три
Правильно
Штангенциркуль ЩЦ - I
СОДЕРЖАНИЕ
Слайд 10 Штангенциркуль это инструмент, который используется для …
Проверь свои знания
А –
разметки детали
Б – для измерения размеров деталей и их частей с большой точностью, а также для разметки
В – для контроля размеров деталей цилиндрической формы
!!!
Правильно
!!!
Штангенциркуль
СОДЕРЖАНИЕ

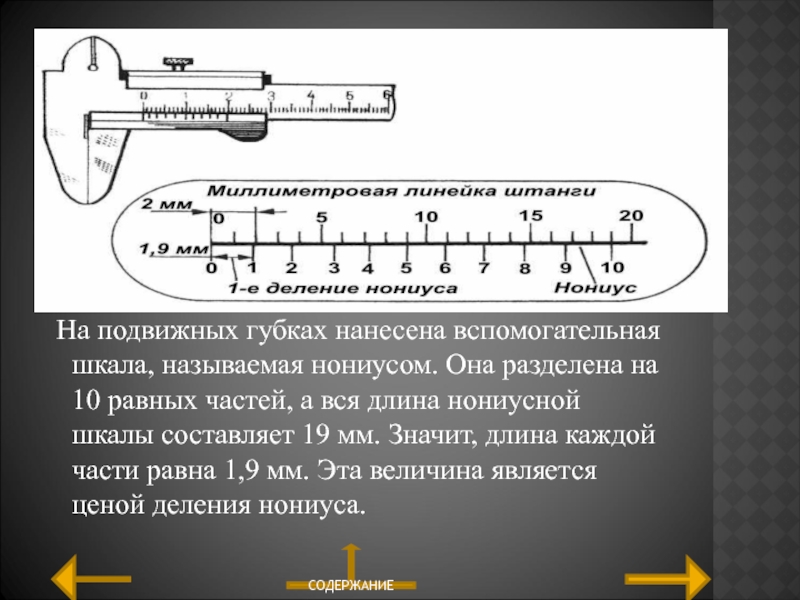

Слайд 11
На подвижных губках нанесена вспомогательная шкала, называемая нониусом. Она
разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.
СОДЕРЖАНИЕ

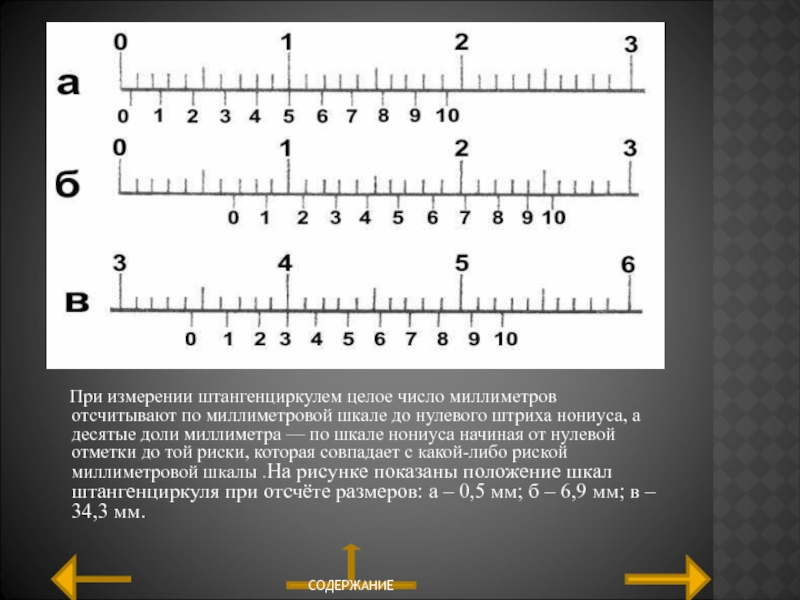

Слайд 12
При измерении штангенциркулем целое число миллиметров отсчитывают по
миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы .На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.
СОДЕРЖАНИЕ

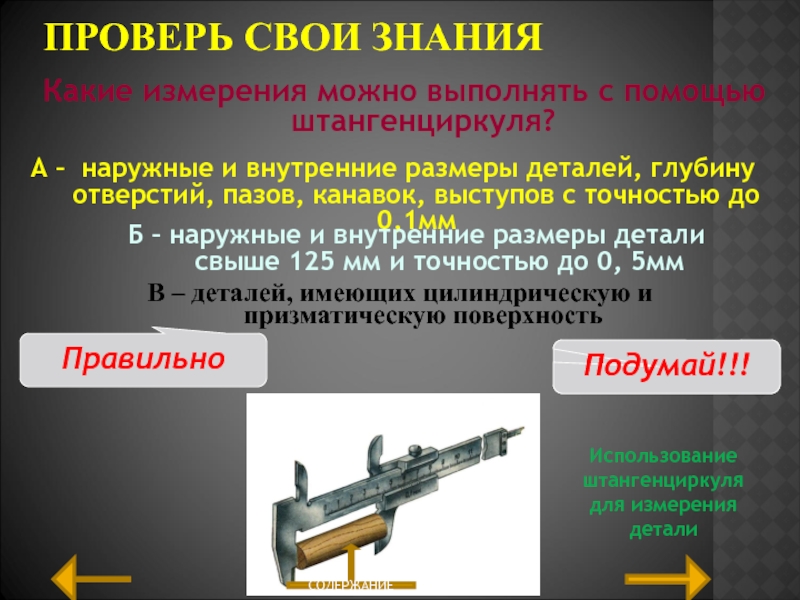

Слайд 14ПРОВЕРЬ СВОИ ЗНАНИЯ
В – деталей, имеющих цилиндрическую и призматическую поверхность
Какие
измерения можно выполнять с помощью штангенциркуля?
А – наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок, выступов с точностью до 0,1мм
Б – наружные и внутренние размеры детали свыше 125 мм и точностью до 0, 5мм
Правильно
Подумай!!!
Подумай!!!
Использование штангенциркуля для измерения детали
СОДЕРЖАНИЕ
Слайд 15 Каким образом удаётся измерить десятые доли миллиметра, если шкала штангенциркуля
имеет миллиметровые деления?
ПРОВЕРЬ СВОИ ЗНАНИЯ
А – на глаз
Б – вспомогательной шкалой нониуса
В – при помощи лупы
Подумай!!!
Правильно
Подумай!!!
Шкала штанги и нониуса
СОДЕРЖАНИЕ

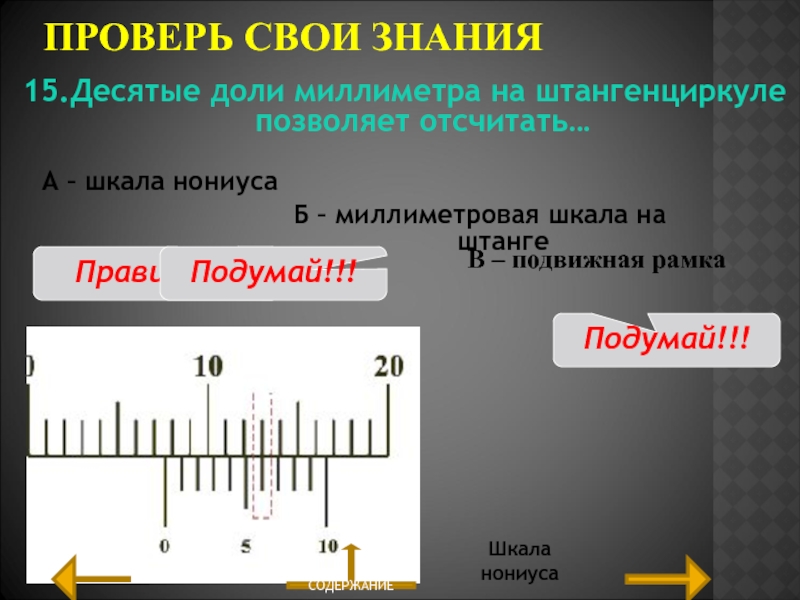

Слайд 16ПРОВЕРЬ СВОИ ЗНАНИЯ
В – подвижная рамка
15.Десятые доли миллиметра на
штангенциркуле позволяет отсчитать…
А – шкала нониуса
Б – миллиметровая шкала на штанге
Правильно
Подумай!!!
Подумай!!!
Шкала нониуса
СОДЕРЖАНИЕ

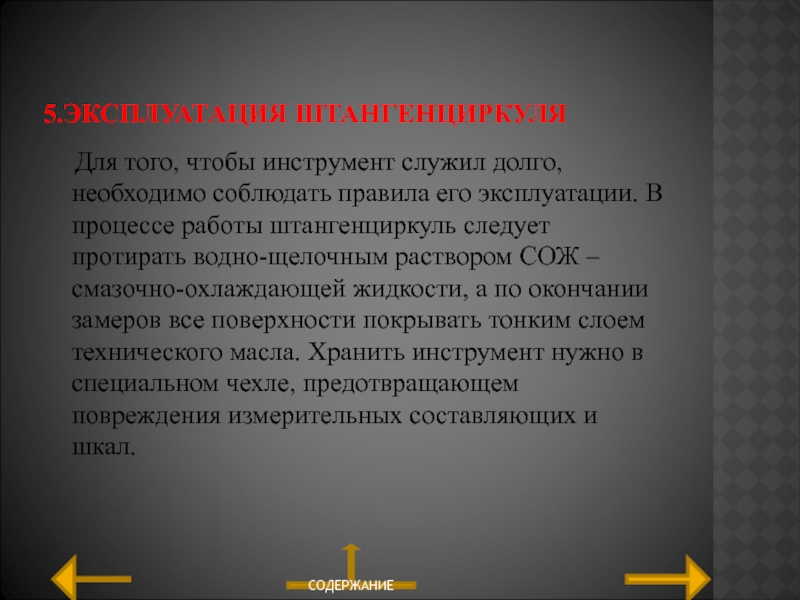

Слайд 175.ЭКСПЛУАТАЦИЯ ШТАНГЕНЦИРКУЛЯ
Для того, чтобы инструмент служил долго, необходимо соблюдать
правила его эксплуатации. В процессе работы штангенциркуль следует протирать водно-щелочным раствором СОЖ – смазочно-охлаждающей жидкости, а по окончании замеров все поверхности покрывать тонким слоем технического масла. Хранить инструмент нужно в специальном чехле, предотвращающем повреждения измерительных составляющих и шкал.
СОДЕРЖАНИЕ
Слайд 18 6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ
• Штангенциркуль является дорогостоящим и точным инструментом,поэтому бережное обращение с ним должно быть основным правилом работы.
• Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности).
• Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин.
• Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.
• Измеряя деталь, нельзя допускать перекоса губок штангенциркуля.
• Положение их обязательно фиксируется стопорным винтом.
• Читая показания штангенциркуля, надо держать его прямо перед глазами.
• Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.
• Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.
• После работы штангенциркуль надо протереть чистой ветошью.
