КОНСТРУКТОРСКАЯ И ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ
6 -8 классы


Учитель технологии
Селиверстов Ю.И.
Заслуженный учитель РФ




Москва
2014

- формирование понятий - конструкторская и технологическая документация; - технологическая карта, операционная карта, маршрутная карта; - технологическая операция, технологический процесс, технологический переход. Отработать навыки составления технологических карт и переносу знаний и умений в новую ситуацию . Научить делать выводы. Воспитательные: продолжить воспитание в потребности труда, стремление приносить пользу людям, добиться высоких результатов в работе, переживание красоты труда. Воспитание дисциплинированности, установленных требований к поведению и труду. Развивающие: Развитие мыслительных операций – анализа, синтеза, сравнения, обобщения и систематизации. Развитие умения учебного труда – наблюдательности, запоминания, планировании, умении работать в нужном темпе, самоконтроле.

сведения о конструкции изделия, называют конструкторской документацией. Это чертежи, пояснительные записки, расчеты, схемы. При разработке конструкции изделия и чертежей, необходимых для его изготовления, решают следующие конструкторские задачи: выбирают наилучший вариант изделия, его конструктивные элементы, материалы, анализируют образцы изделий и выполняют чертежи.  Конструкторская документация выполняется по стандарту (ГОСТу) согласно ЕСКД — единой системе конструкторской документации. Отступления от ЕСКД  приводят к выпуску нестандартной документации, ошибкам и нарушениям, к выпуску некачественной, бракованной продукции.

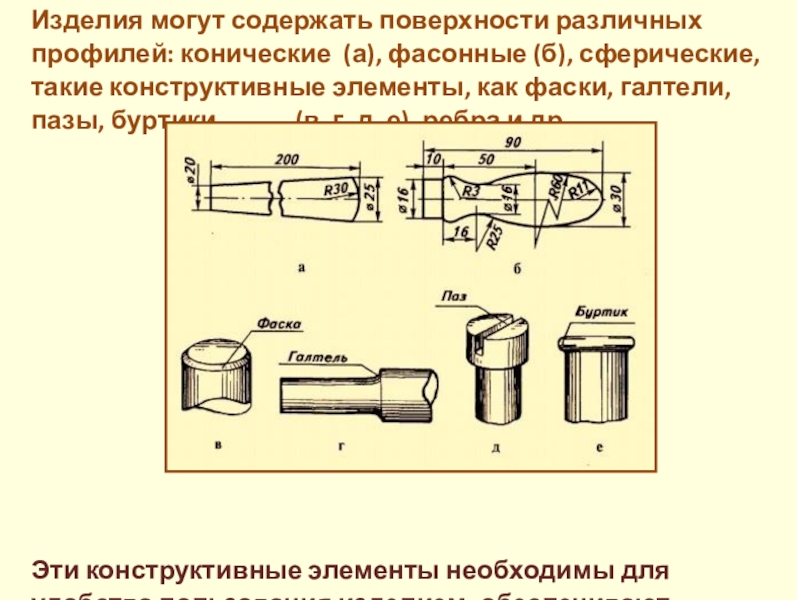

такие конструктивные элементы, как фаски, галтели, пазы, буртики (в ,г, д, е), ребра и др.








Эти конструктивные элементы необходимы для удобства пользования изделием, обеспечивают прочность, красивый вид.

электромонтажный чертеж, схемы и инструкции.








Последовательность вычерчивания чертежа ручки киянки Составление чертежа изделия начинают с измерения его размеров. Выбирают масштаб. Изображение начинают с вычерчивания осевых линий. Затем  относительно них вычерчивают линии контуров , например диаметры торцов и длину изделия. Проставляют размеры всех элементов, их расположение и габаритные размеры изделия

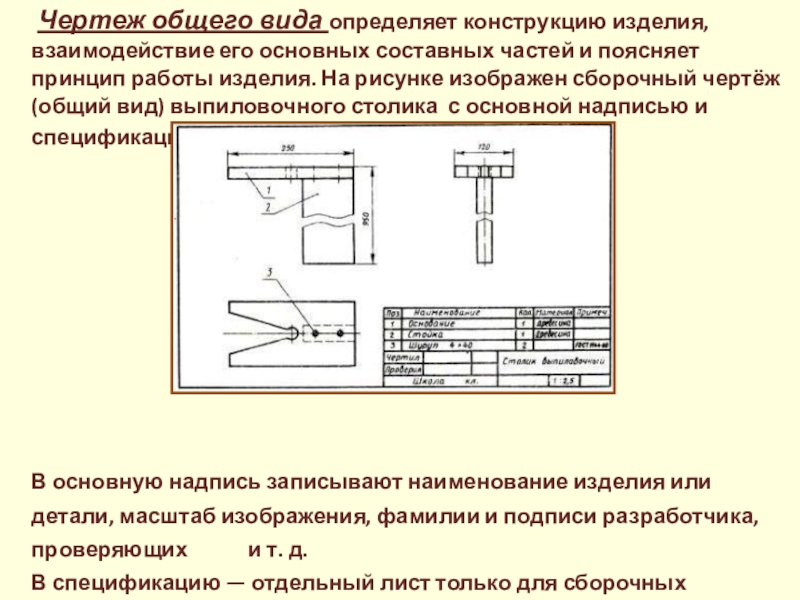

частей и поясняет принцип работы изделия. На рисунке изображен сборочный чертёж (общий вид) выпиловочного столика с основной надписью и спецификацией.






В основную надпись записывают наименование изделия или детали, масштаб изображения, фамилии и подписи разработчика, проверяющих и т. д. В спецификацию — отдельный лист только для сборочных чертежей — вносят данные о составляющих изделие деталях и стандартных изделиях.

и взаимодействие между ними.
Инструкция содержит указания и правила по изготовлению изделия, его сборке, регулировке, контролю.
При разработке конструкции изделия конструктор решает многие задачи, выбирает:
- наилучший вариант изделия;
- его конструктивные элементы;
материал.
Конструкции изделий разрабатывают конструкторы, выполняют чертежи — чертежники, копируют и размножают чертежи — копировщики.

изделия. В состав технологической документации входит и конструкторская документация. Технологический процесс — это часть всего производственного процесса, содержащая целенаправленные действия по изменению формы, размеров и свойств материалов при изготовлении из них изделий. Технологический процесс осуществляют на различном технологическом оборудовании (станках) и с применением технологической оснастки: дополнительного оборудования, приспособлений, инструментов. Технологическая операция — это законченная часть технологического процесса, выполняемая на одном рабочем месте или станке различными инструментами. Например: точение на токарном станке, сверление на сверлильном станке, строгание деталей шерхебелем, рубанком на верстаке.

технологической операции, выполняемую на одном рабочем месте или станке одним и тем же инструментом. Например, строгание шерхебелем — первый переход, строгание рубанком — второй переход, строгание фуганком — третий переход. Технологические переходы выполняют при определенной установке (закреплении) обрабатываемой заготовки, которую называют установом.

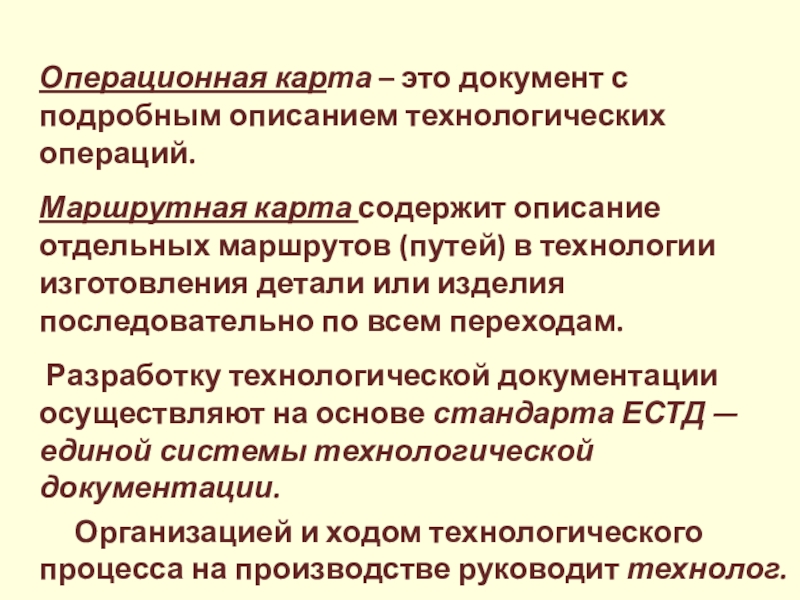

Основными технологическими документами являются карты: технологическая, операционная, маршрутная и др. Технологической картой называют документ, в котором записан весь процесс обработки (получения) деталей и изделий с указанием технологических операций и их составных частей — переходов, а также материалов, конструкторской документации, технологической оснастки.

карта содержит описание отдельных маршрутов (путей) в технологии изготовления детали или изделия последовательно по всем переходам.
Разработку технологической документации осуществляют на основе стандарта ЕСТД — единой системы технологической документации.
Организацией и ходом технологического процесса на производстве руководит технолог.

Технологическая карта
на изготовление ручки напильника на изготовление декоративной доски

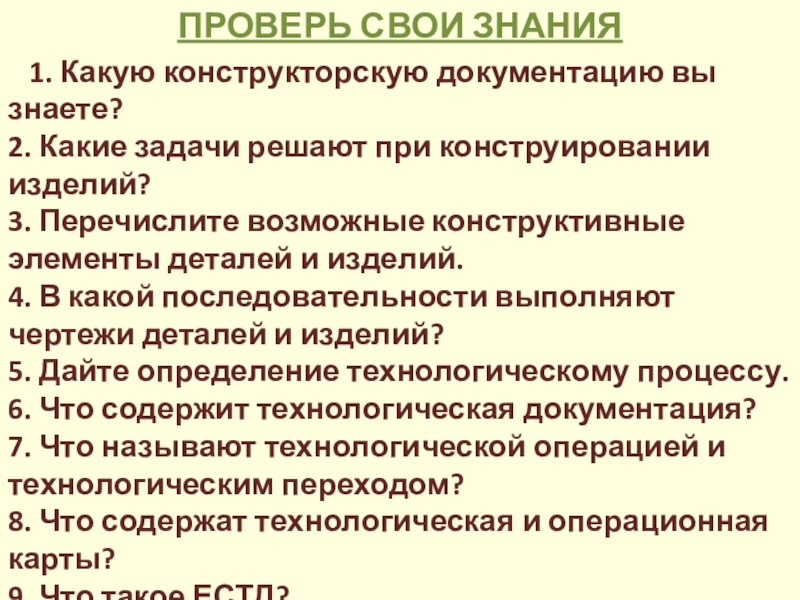

при конструировании изделий? 3. Перечислите возможные конструктивные элементы деталей и изделий. 4. В какой последовательности выполняют чертежи деталей и изделий? 5. Дайте определение технологическому процессу. 6. Что содержит технологическая документация? 7. Что называют технологической операцией и технологическим переходом? 8. Что содержат технологическая и операционная карты? 9. Что такое ЕСТД?

Вопросы: 1. Красивое и модное изделие, продуманное с точки зрения красоты .2.Поверхность изделия одного из профилей, обычно снимаемых на торцах заготовки . 3.Поверхность изделия одного из профилей, похожая на упор.4.Как называются люди, которые копируют и размножают чертежи.5.Как называется внешний вид изделия.

  Кроссворд №2




Вопросы:
1. Какое изделие воспринимает заданную нагрузку без разрушения. 2.Как называется увеличенный или уменьшенный образец изделия.3.Как называются
люди, которые разрабатывают конструкцию изделия . 4.Совокупность необходимых свойств, для изготовления . 5.Как называются люди, выполняющие чертёж изделия. 6. Какое изделие, служит безотказно в течение длительного срока.

вида, схема, инструкция), конструктор, чертежник, копировщик, технологическая документация, технологический процесс, операция, переход, установ, оснастка, карты (технологическая, маршрутная, операционная), ЕСТД, технолог.

Учебник для учащихся 5-9 классов общеобразовательных учреждений. М.: Просвещение, 2002.
Технология. Технический труд. 7 класс. Под редакцией Ю.Л. Хотунцева, Е.С. Глозмана. М.: Издательство Мнемозина, 2011.
Симоненко В.Д., Самородки П.С., Тищенко А.Т. Технология. Трудовое обучение. М.: «Вента-Граф» 7 класс. 2003.
И.А. Карабанов, Н.К. Щур, К.Г. Гулак и др. Пособие для 7 класса для образовательной школы. Мн.Нар.асвета, 1989.
А.Т.Тищенко, В.Д. Симоненко. Технология. Индустриальные технологии 7 класс. М.: Вентана-Граф, 2013.
А.Т.Тищенко, В.Д. Симоненко. Технология. Индустриальные технологии 6 класс. М.: Вентана-Граф, 2013.

Справочник по трудовому обучению. Пособие для учащихся 5-7 классов. Под редакцией И.А. Карабанова. М. ; Просвещение, 1991.
