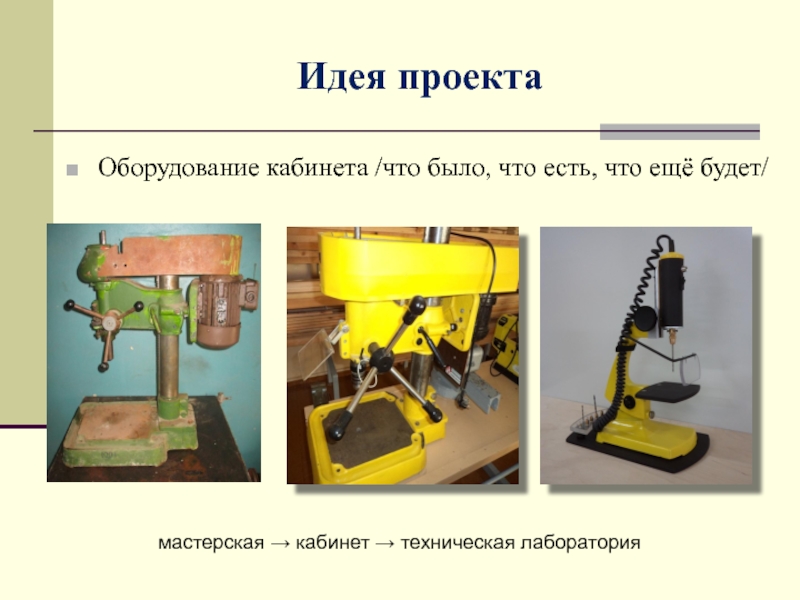

Слайд 3Оборудование кабинета /что было, что есть, что ещё будет/
Идея проекта
мастерская →

кабинет → техническая лаборатория
Оборудование кабинета /что было, что есть, что ещё будет/Идея проектамастерская → кабинет → техническая лаборатория

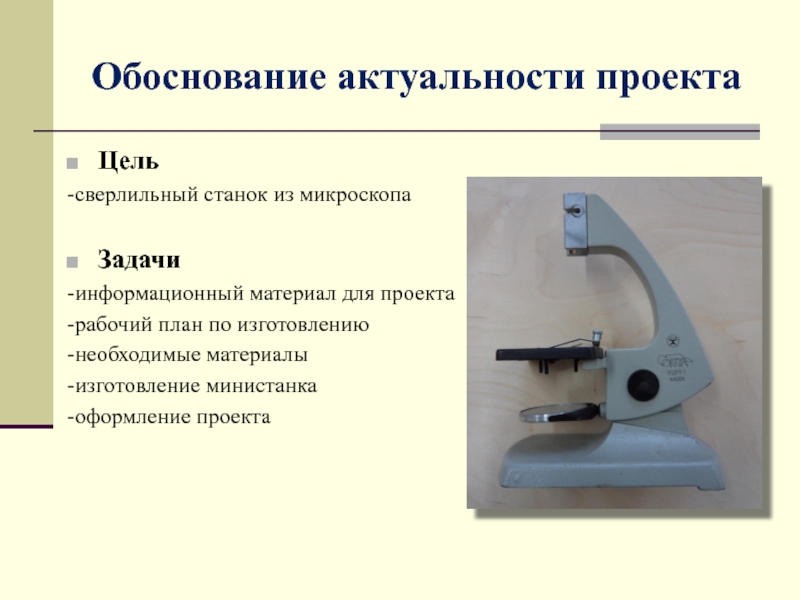

Слайд 4Обоснование актуальности проекта
Цель
-сверлильный станок из микроскопа

Задачи
-информационный материал для проекта
-рабочий план

по изготовлению
-необходимые материалы
-изготовление министанка
-оформление проекта
Обоснование актуальности проектаЦель-сверлильный станок из микроскопа Задачи-информационный материал для проекта-рабочий план по изготовлению-необходимые материалы-изготовление министанка-оформление проекта

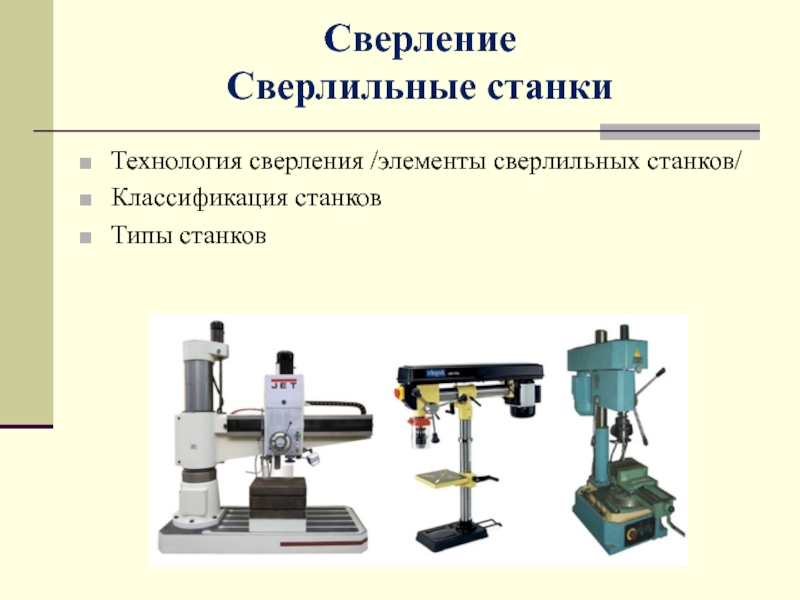

Слайд 5Сверление Сверлильные станки
Технология сверления /элементы сверлильных станков/
Классификация станков
Типы станков

Сверление Сверлильные станки Технология сверления /элементы сверлильных станков/Классификация станковТипы станков

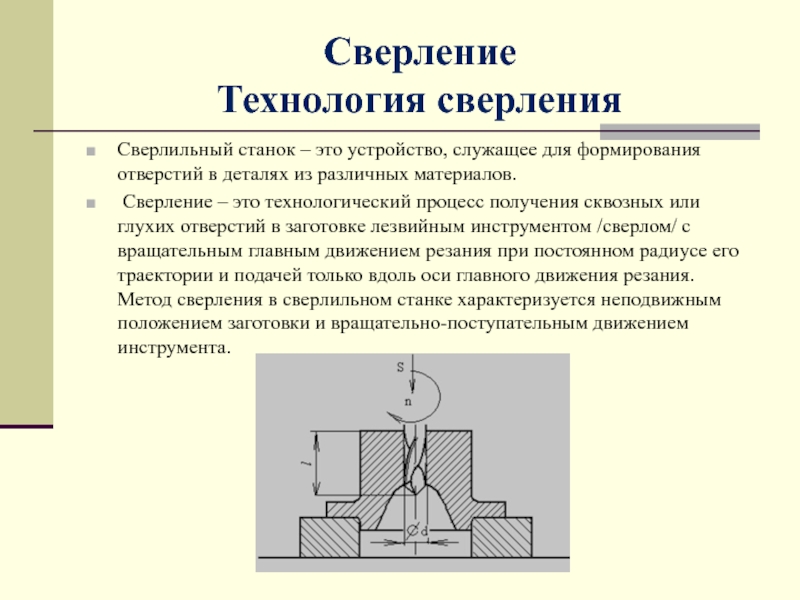

Слайд 6Сверление Технология сверления
Сверлильный станок – это устройство, служащее для формирования отверстий в

деталях из различных материалов.
Сверление – это технологический процесс получения сквозных или глухих отверстий в заготовке лезвийным инструментом /сверлом/ с вращательным главным движением резания при постоянном радиусе его траектории и подачей только вдоль оси главного движения резания. Метод сверления в сверлильном станке характеризуется неподвижным положением заготовки и вращательно-поступательным движением инструмента.
Сверление Технология сверленияСверлильный станок – это устройство, служащее для формирования отверстий в деталях из различных материалов. Сверление

Слайд 7Сверление Технологические операции
сверление сквозных и глухих отверстий
рассверливание отверстий на больший

диаметр
зенкерование
зенкование
развертывание отверстий
раскатывание отверстий
нарезание внутренней резьбы
подрезание (цекование) торцов
центрование отверстий


Сверление  Технологические операциисверление сквозных и глухих отверстий рассверливание отверстий на больший диаметр зенкерованиезенкованиеразвертывание отверстийраскатывание отверстий нарезание

Слайд 8Сверление Температура сверления

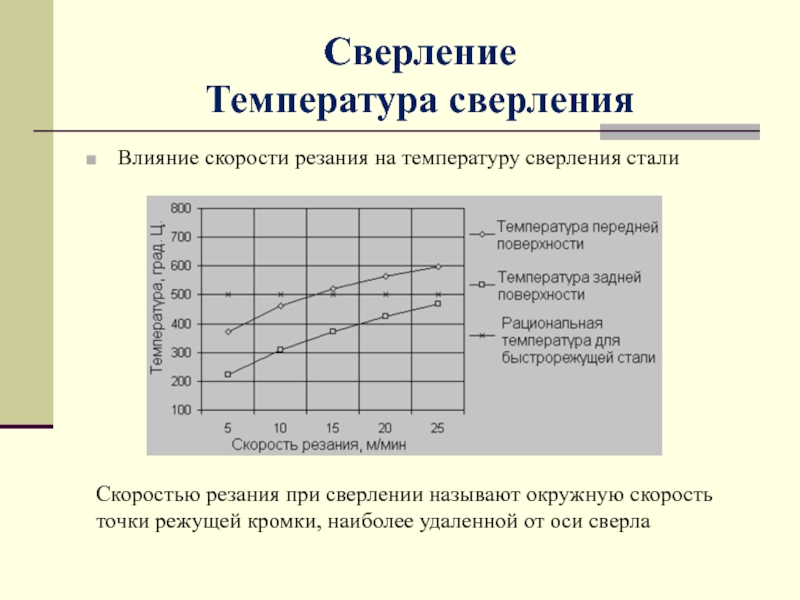

Влияние скорости резания на температуру сверления стали




Скоростью резания при сверлении

называют окружную скорость точки режущей кромки, наиболее удаленной от оси сверла
Сверление Температура сверленияВлияние скорости резания на температуру сверления сталиСкоростью резания при сверлении называют окружную скорость точки режущей

Слайд 9Сверление Режущие инструменты

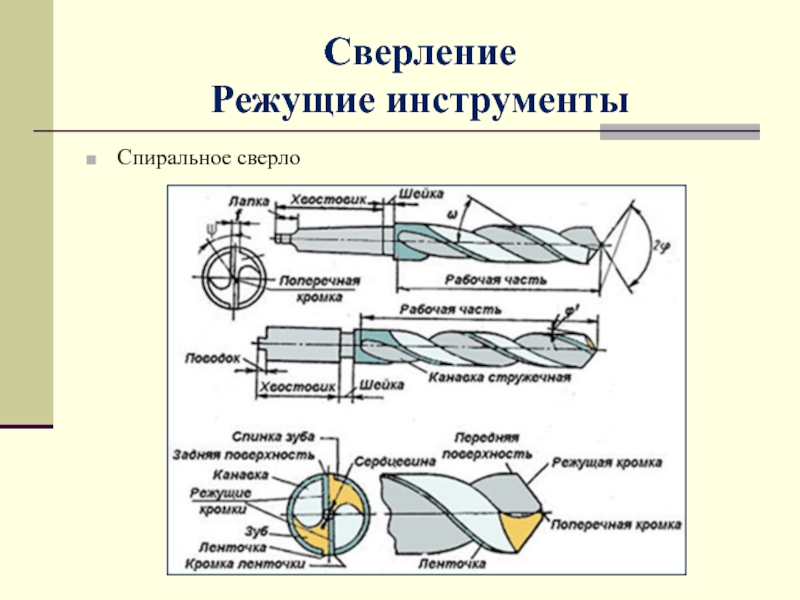

Спиральное сверло

Сверление Режущие инструментыСпиральное сверло

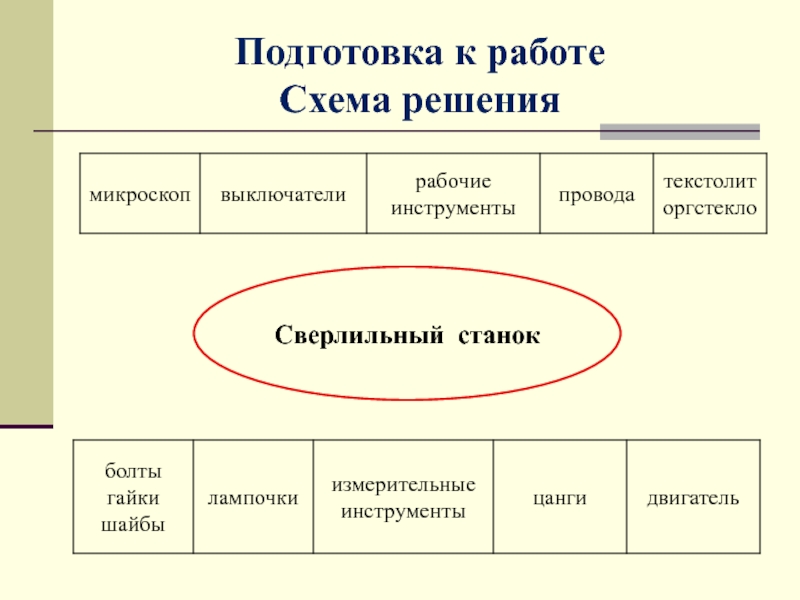

Слайд 10Подготовка к работе Схема решения
Сверлильный станок

Подготовка к работе  Схема решенияСверлильный станок

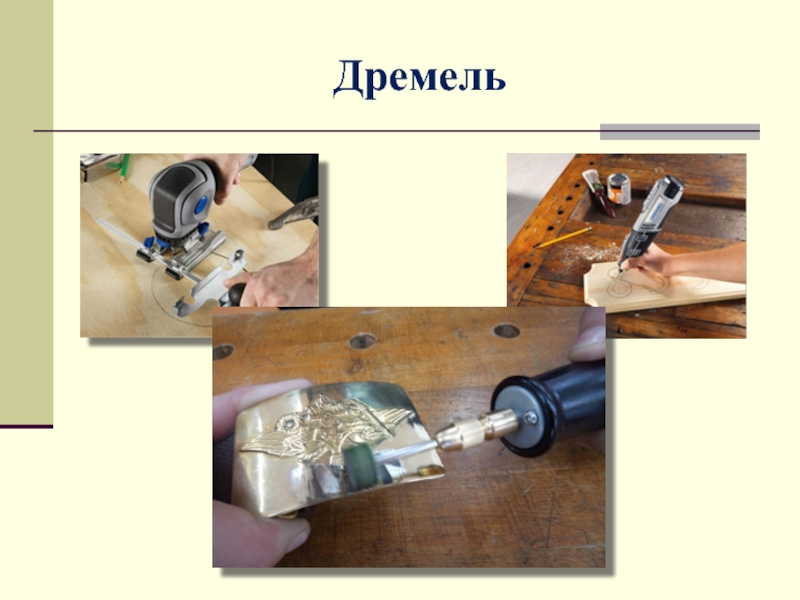

Слайд 11Дремель

Дремель

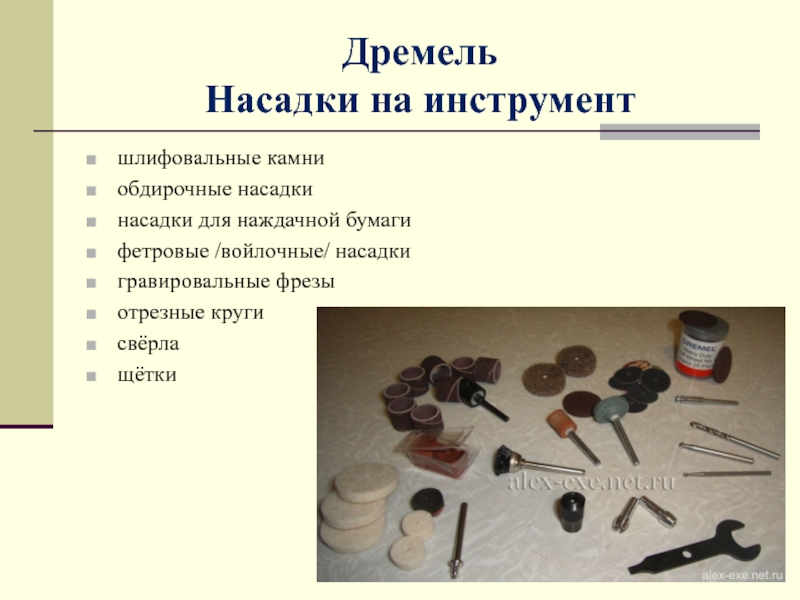

Слайд 12Дремель Насадки на инструмент
шлифовальные камни
обдирочные насадки
насадки для наждачной бумаги
фетровые /войлочные/ насадки
гравировальные

фрезы
отрезные круги
свёрла
щётки
Дремель Насадки на инструментшлифовальные камниобдирочные насадкинасадки для наждачной бумагифетровые /войлочные/ насадки гравировальные фрезыотрезные кругисвёрлащётки

Слайд 13Технология изготовления станка

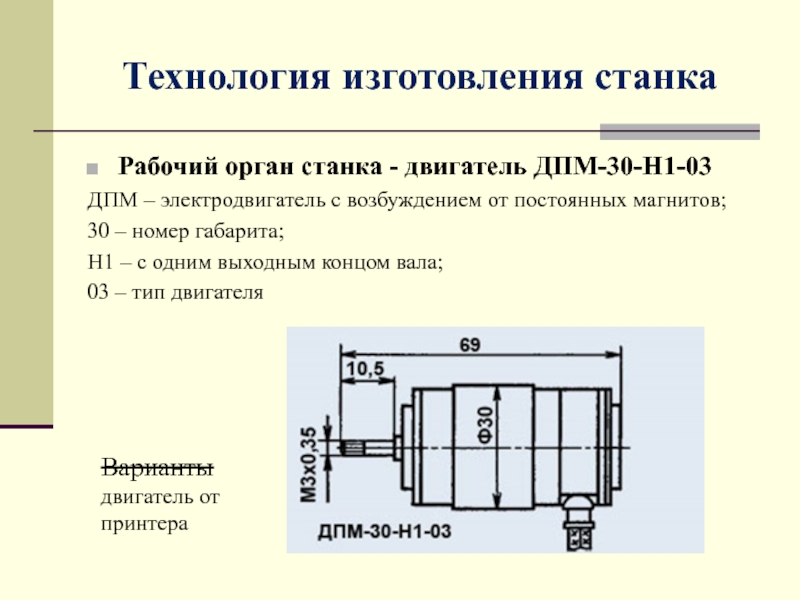

Рабочий орган станка - двигатель ДПМ-30-Н1-03
ДПМ – электродвигатель с

возбуждением от постоянных магнитов;
30 – номер габарита;
Н1 – с одним выходным концом вала;
03 – тип двигателя


Варианты
двигатель от принтера

Технология изготовления станкаРабочий орган станка - двигатель ДПМ-30-Н1-03ДПМ – электродвигатель с возбуждением от постоянных магнитов;30 – номер

Слайд 14Технология изготовления станка
Микроскоп УШМ-1
-Реечная передача
-Корпус /стойка, станина/

Технология изготовления станкаМикроскоп УШМ-1-Реечная передача-Корпус /стойка, станина/

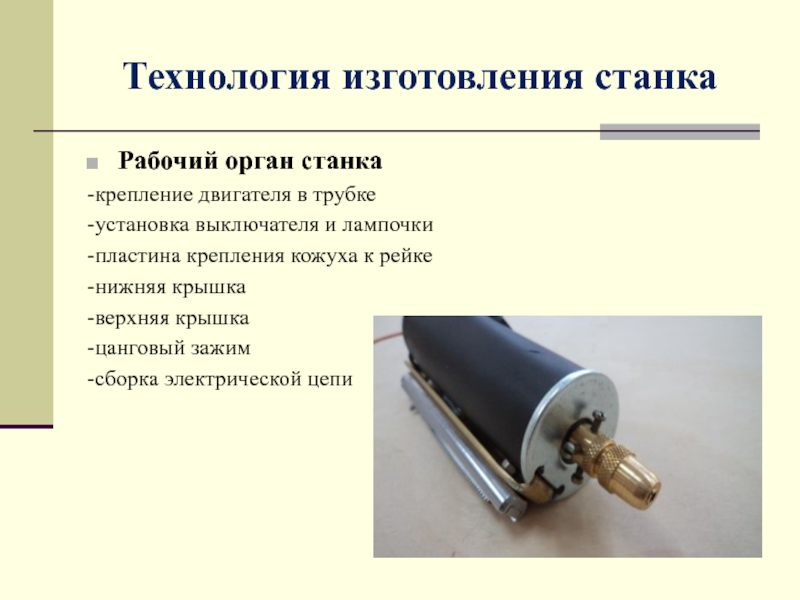

Слайд 15Технология изготовления станка
Рабочий орган станка
-крепление двигателя в трубке
-установка выключателя и лампочки
-пластина

крепления кожуха к рейке
-нижняя крышка
-верхняя крышка
-цанговый зажим
-сборка электрической цепи
Технология изготовления станкаРабочий орган станка-крепление двигателя в трубке-установка выключателя и лампочки-пластина крепления кожуха к рейке-нижняя крышка-верхняя крышка-цанговый

Слайд 16Технология изготовления станка

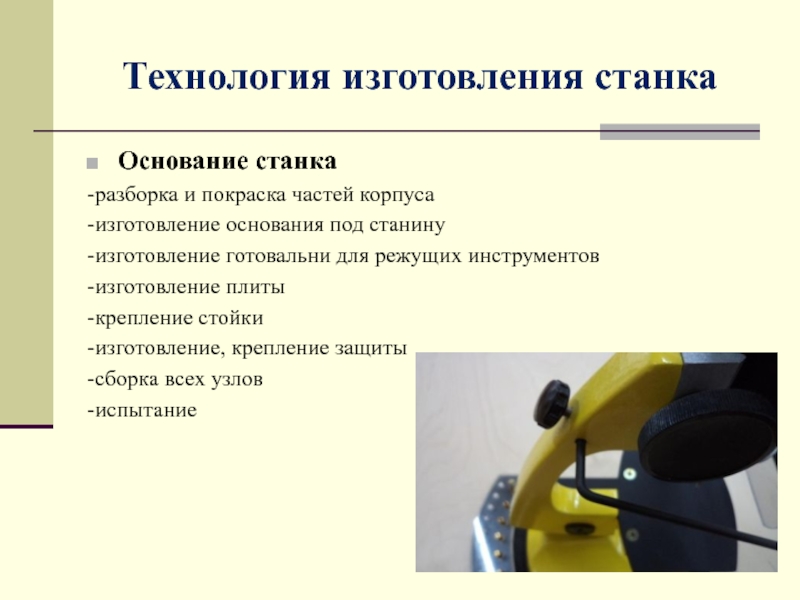

Основание станка
-разборка и покраска частей корпуса
-изготовление основания под станину
-изготовление

готовальни для режущих инструментов
-изготовление плиты
-крепление стойки
-изготовление, крепление защиты
-сборка всех узлов
-испытание
Технология изготовления станкаОснование станка-разборка и покраска частей корпуса-изготовление основания под станину-изготовление готовальни для режущих инструментов-изготовление плиты-крепление стойки-изготовление,

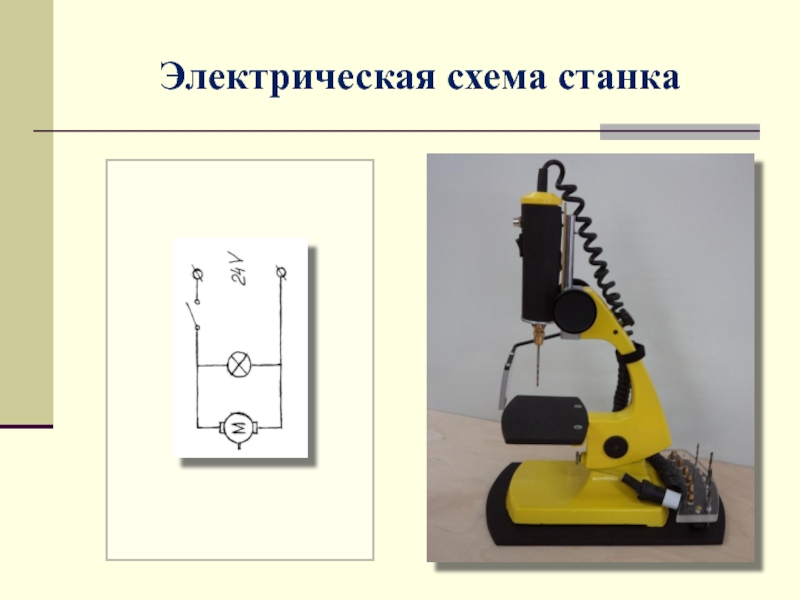

Слайд 17Электрическая схема станка

Электрическая схема станка

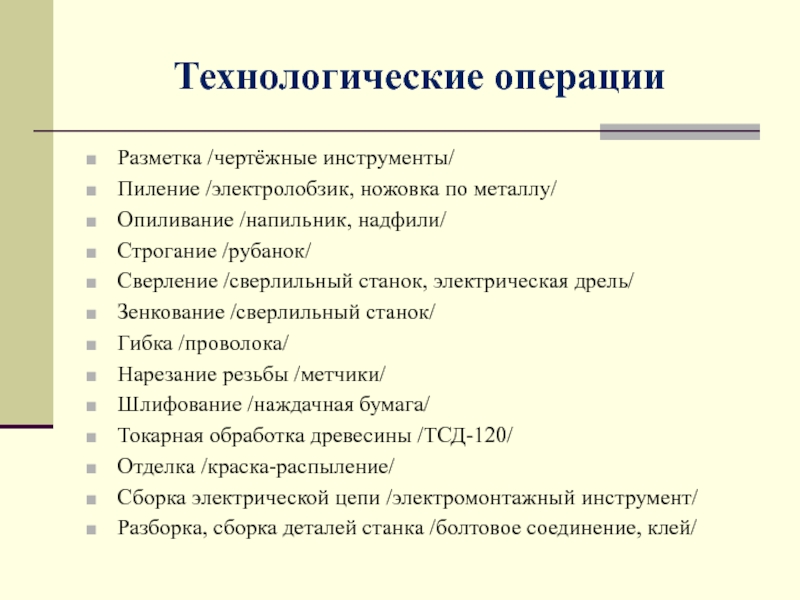

Слайд 18Технологические операции
Разметка /чертёжные инструменты/
Пиление /электролобзик, ножовка по металлу/
Опиливание /напильник, надфили/
Строгание /рубанок/
Сверление

/сверлильный станок, электрическая дрель/
Зенкование /сверлильный станок/
Гибка /проволока/
Нарезание резьбы /метчики/
Шлифование /наждачная бумага/
Токарная обработка древесины /ТСД-120/
Отделка /краска-распыление/
Сборка электрической цепи /электромонтажный инструмент/
Разборка, сборка деталей станка /болтовое соединение, клей/


Технологические операцииРазметка /чертёжные инструменты/Пиление /электролобзик, ножовка по металлу/Опиливание /напильник, надфили/Строгание /рубанок/Сверление /сверлильный станок, электрическая дрель/Зенкование /сверлильный станок/Гибка

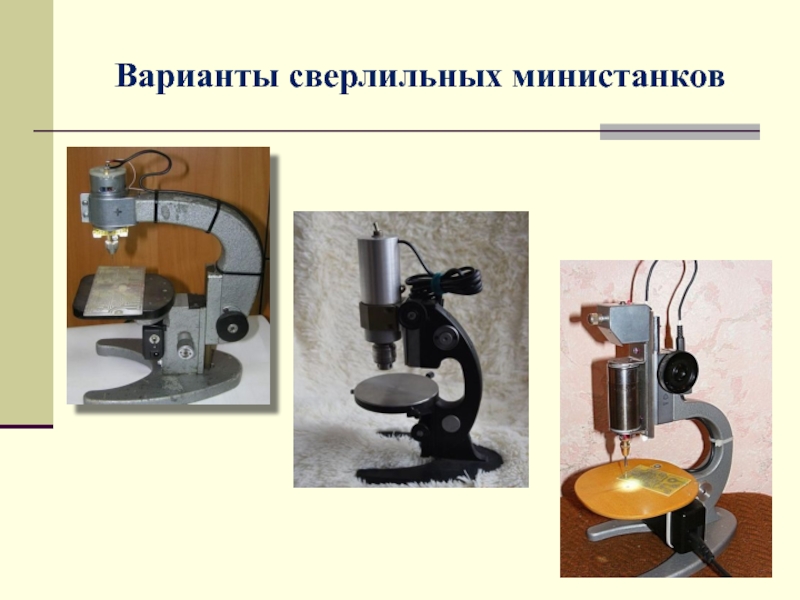

Слайд 19Варианты сверлильных министанков

Варианты сверлильных министанков

Слайд 20Правила безопасной работы
Риски для работающего
-вращающиеся элементы станка
-токопроводящие элементы
-плохо закреплённые обрабатываемые детали
-слабо

закреплённый режущий инструмент
Требования
-технически исправное оборудование
-использование режущих инструментов по назначению
-исключение перегрузки станка
-соблюдение особенностей и правил сверления
Результат
-высокое качество изделия
-удовлетворение от работы

Правила безопасной работыРиски для работающего-вращающиеся элементы станка-токопроводящие элементы-плохо закреплённые обрабатываемые детали-слабо закреплённый режущий инструментТребования-технически исправное оборудование-использование режущих

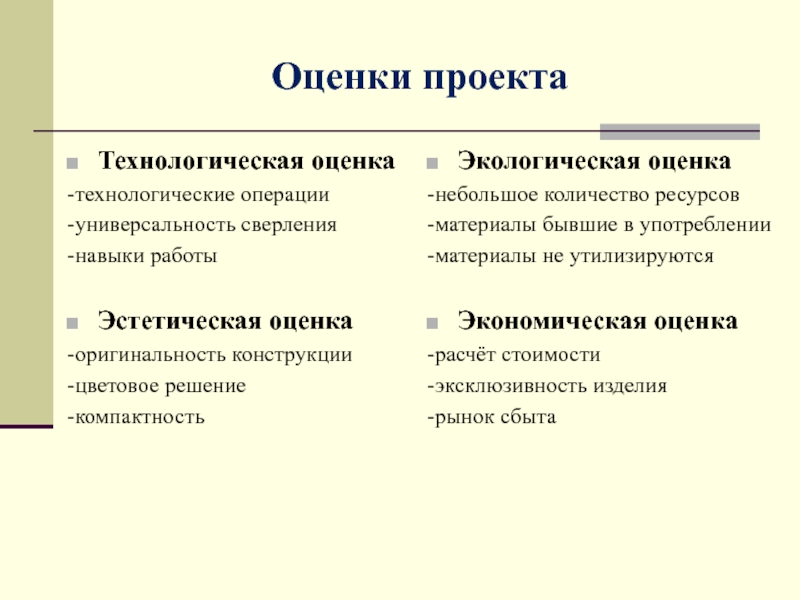

Слайд 21Оценки проекта
Технологическая оценка
-технологические операции
-универсальность сверления
-навыки работы

Эстетическая оценка
-оригинальность конструкции
-цветовое решение
-компактность
Экологическая оценка
-небольшое количество

ресурсов
-материалы бывшие в употреблении
-материалы не утилизируются

Экономическая оценка
-расчёт стоимости
-эксклюзивность изделия
-рынок сбыта

Оценки проектаТехнологическая оценка-технологические операции-универсальность сверления-навыки работыЭстетическая оценка-оригинальность конструкции-цветовое решение-компактностьЭкологическая оценка-небольшое количество ресурсов-материалы бывшие в употреблении-материалы не утилизируютсяЭкономическая

Слайд 22Технические характеристики станка
-напряжение – максимальное 24 V;
-мощность – 4,62 Вт;
-частота

вращения – 4 500 оборотов в минуту;
-потребляемый ток – 0,6 А;
-вращение – в обоих направлениях;
-режим работы – продолжительный;
-тип патрона – цанговый зажим;
-диаметр режущего инструмента – 0,5-4 мм;
-максимальный размер от патрона до станины -130 мм;
-размер от стойки до центра режущего инструмента 90 мм;
-габаритные размеры станка – длина 250 мм, ширина 150 мм, высота 260 мм;
-масса – 1,5 кг;
-контрольная лампочка включения станка;
-защитное стекло;
-готовальня для режущих инструментов;
-смена угла сверления;
-универсальное сверление – минидрель

Технические характеристики станка-напряжение – максимальное 24 V; -мощность – 4,62 Вт;-частота вращения – 4 500 оборотов в

Слайд 23Самоанализ Реклама
Совершенствование возможностей в области технологии
Получение и переработка большого объёма информации
Знания

в области электротехники, биологии, физики, черчения
Прикладное значение проекта

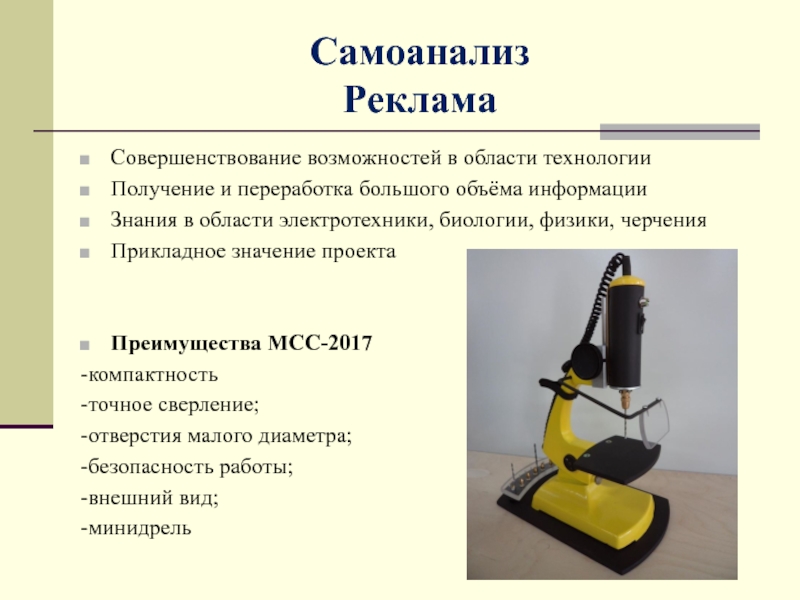

Преимущества МСС-2017
-компактность
-точное сверление;
-отверстия малого диаметра;
-безопасность работы;
-внешний вид;
-минидрель

Самоанализ  РекламаСовершенствование возможностей в области технологииПолучение и переработка большого объёма информацииЗнания в области электротехники, биологии, физики,
