Презентация, доклад к уроку технологии Штангенциркуль

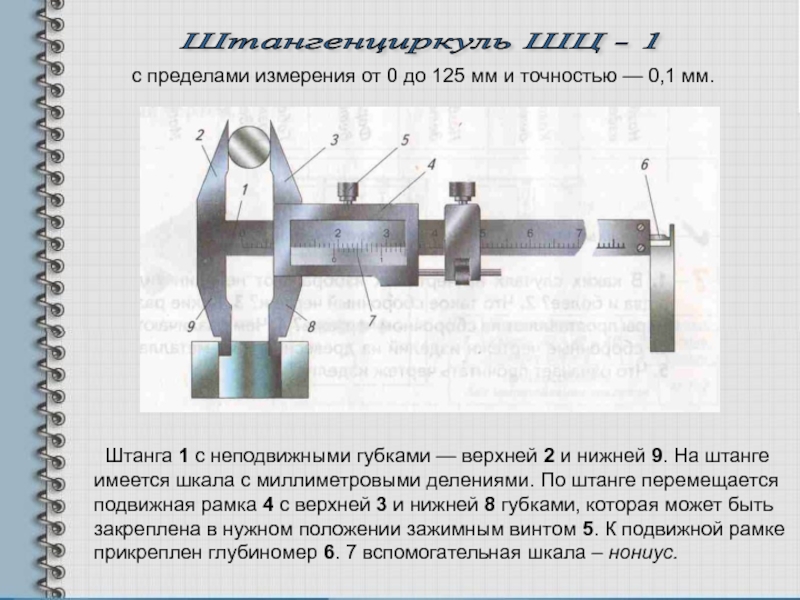

верхней 2 и нижней 9. На штанге имеется шкала с миллиметровыми делениями. По штанге перемещается подвижная рамка 4 с верхней 3 и нижней 8 губками, которая может быть закреплена в нужном положении зажимным винтом 5. К подвижной рамке прикреплен глубиномер 6. 7 вспомогательная шкала – нониус.

с пределами измерения от 0 до 125 мм и точностью — 0,1 мм.

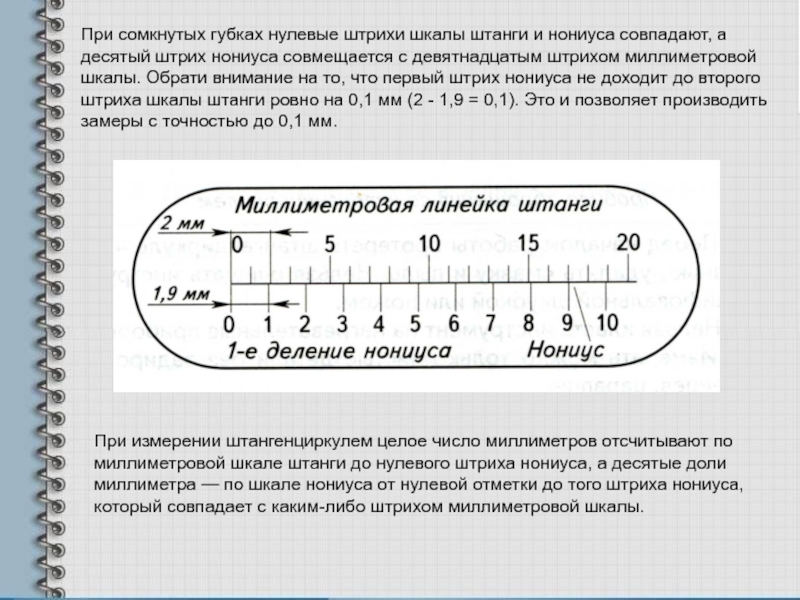

десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы. Обрати внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 - 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм.

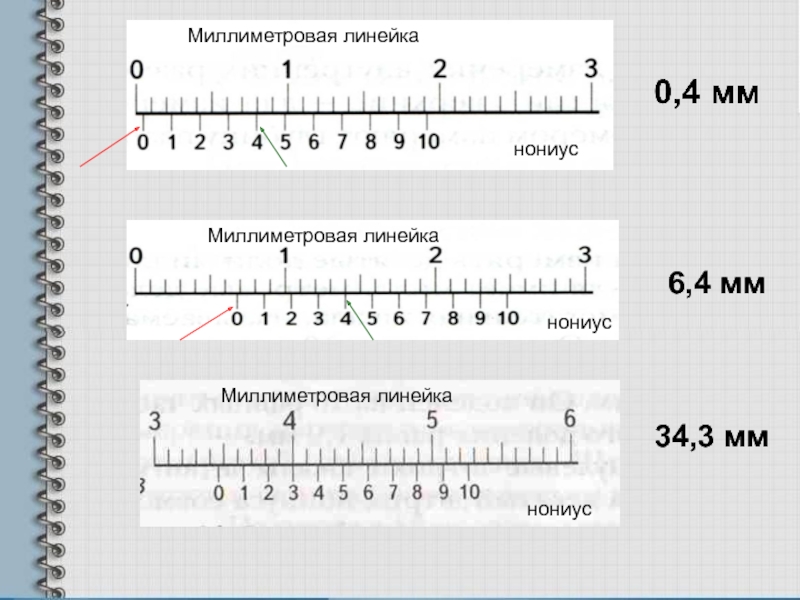

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы.

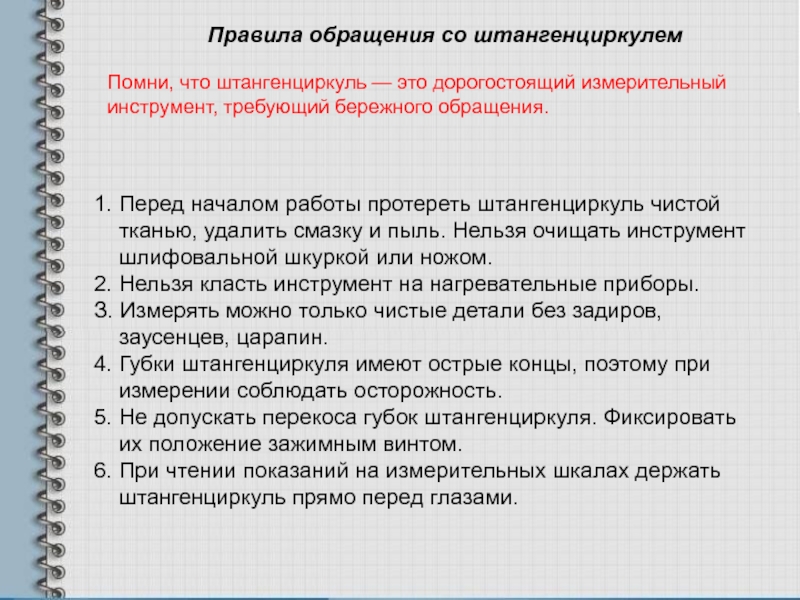

тканью, удалить смазку и пыль. Нельзя очищать инструмент
шлифовальной шкуркой или ножом.
2. Нельзя класть инструмент на нагревательные приборы.
З. Измерять можно только чистые детали без задиров, заусенцев, царапин.
4. Губки штангенциркуля имеют острые концы, поэтому при
измерении соблюдать осторожность.
5. Не допускать перекоса губок штангенциркуля. Фиксировать их положение зажимным винтом.
6. При чтении показаний на измерительных шкалах держать
штангенциркуль прямо перед глазами.

Помни, что штангенциркуль — это дорогостоящий измерительный инструмент, требующий бережного обращения.

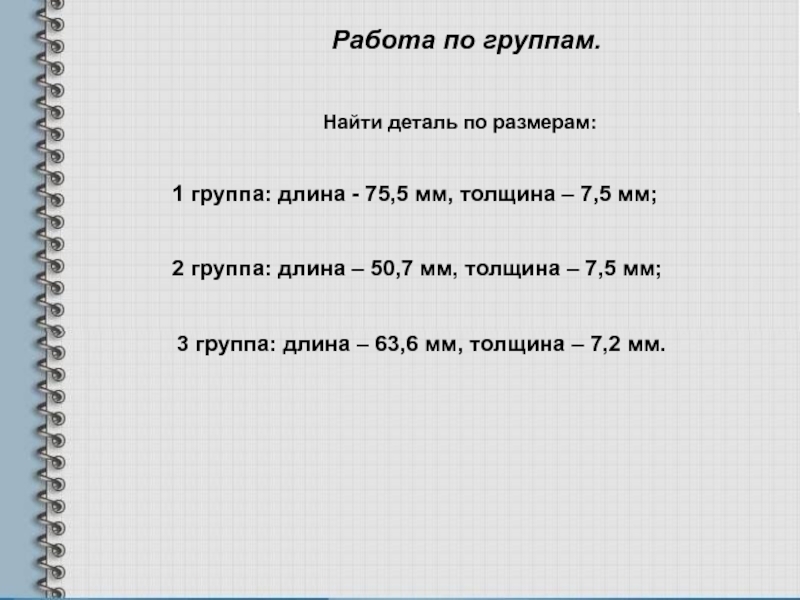

длина - 75,5 мм, толщина – 7,5 мм;

2 группа: длина – 50,7 мм, толщина – 7,5 мм;

3 группа: длина – 63,6 мм, толщина – 7,2 мм.

по изученной теме
Подготовить сообщение: интересные факты о штангенциркуле
Подготовить сообщение: люди каких профессий пользуются штангенциркулем.
