Презентация, доклад к уроку технологии Построение чертежа сорочки с круглым вырезом.
Содержание
- 1. Презентация к уроку технологии Построение чертежа сорочки с круглым вырезом.
- 2. Построение сетки.1. Построить прямой угол В.В2. Определить
- 3. Построение линии горловины спинки.ВВ1НН1ГГ17. Определить глубину горловины
- 4. Построение линии горловины переда.ВВ1НН1ГГ1В2П11. Определить глубину горловины
- 5. Построение линии плеча.ВВ1НН1ГГ1В2ПВ313. Определить ширину плеча
- 6. Построение линии проймы.ВВ1НН1ГГ1В2ПВ3П1П216. Соединить прямой линией
- 7. Построение боковой линии и линии низа.ВВ1НН1ГГ1В2ПВ3П1П219. Расширить
Построение сетки.1. Построить прямой угол В.В2. Определить длину изделия ВН .Н3. Определить ширину изделия ВВ1.В14. Построить прямоугольник ВВ1Н1Н.Н15. Определить линию груди ВГ.ГГ1
Слайд 1Построение чертежа
сорочки
с круглым вырезом.
Выполнила учитель технологии
I квалификационной категории
Мухамадеева Эндже
Василовна
Слайд 2Построение сетки.
1. Построить прямой угол В.
В
2. Определить длину изделия ВН .
Н
3.
Определить ширину изделия ВВ1.
В1
4. Построить прямоугольник ВВ1Н1Н.
Н1
5. Определить линию груди ВГ.
Г
Г1

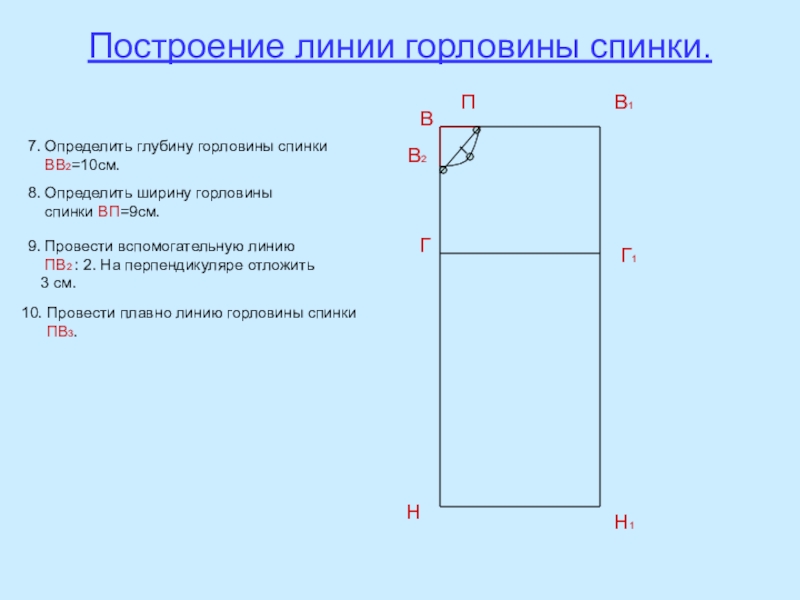

Слайд 3Построение линии горловины спинки.
В
В1
Н
Н1
Г
Г1
7. Определить глубину горловины спинки
ВВ2=10см.
В2
8.
Определить ширину горловины
спинки ВП=9см.
спинки ВП=9см.
П
9. Провести вспомогательную линию
ПВ2 : 2. На перпендикуляре отложить
3 см.
10. Провести плавно линию горловины спинки
ПВ3.
Слайд 4Построение линии горловины переда.
В
В1
Н
Н1
Г
Г1
В2
П
11. Определить глубину горловины
переда В2В3
=2 см.
В3
12. Провести линию горловины
переда ПВ3.

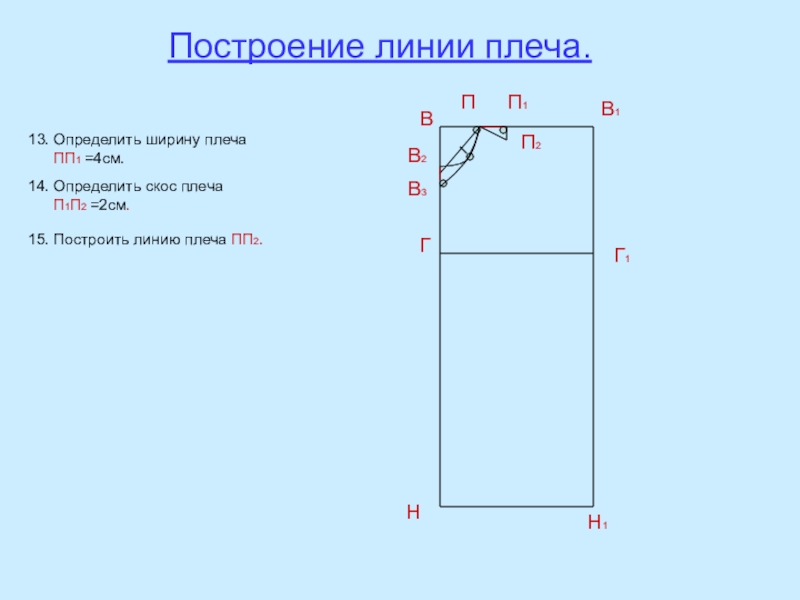

Слайд 5Построение линии плеча.
В
В1
Н
Н1
Г
Г1
В2
П
В3
13. Определить ширину плеча
ПП1 =4см.
П1
14.
Определить скос плеча
П1П2 =2см.
П1П2 =2см.
П2
15. Построить линию плеча ПП2.

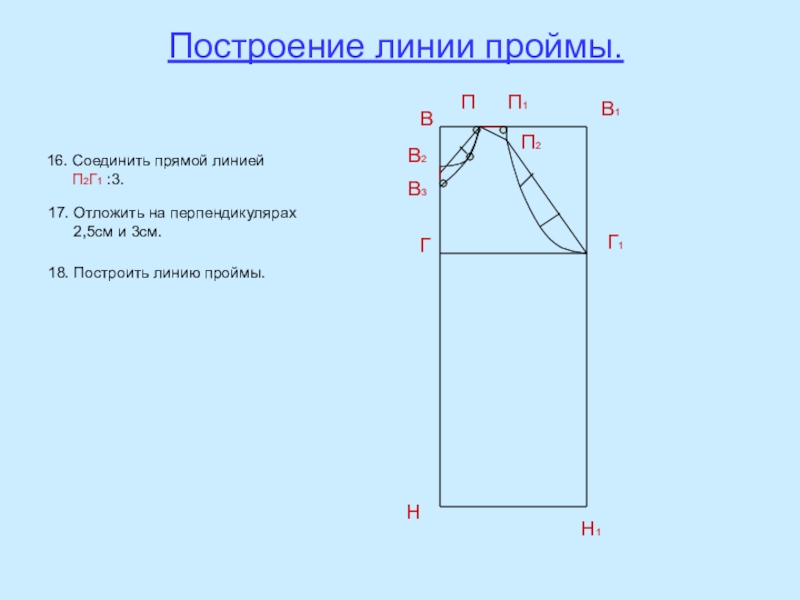

Слайд 6Построение линии проймы.
В
В1
Н
Н1
Г
Г1
В2
П
В3
П1
П2
16. Соединить прямой линией
П2Г1 :3.
17. Отложить
на перпендикулярах
2,5см и 3см.
2,5см и 3см.
18. Построить линию проймы.

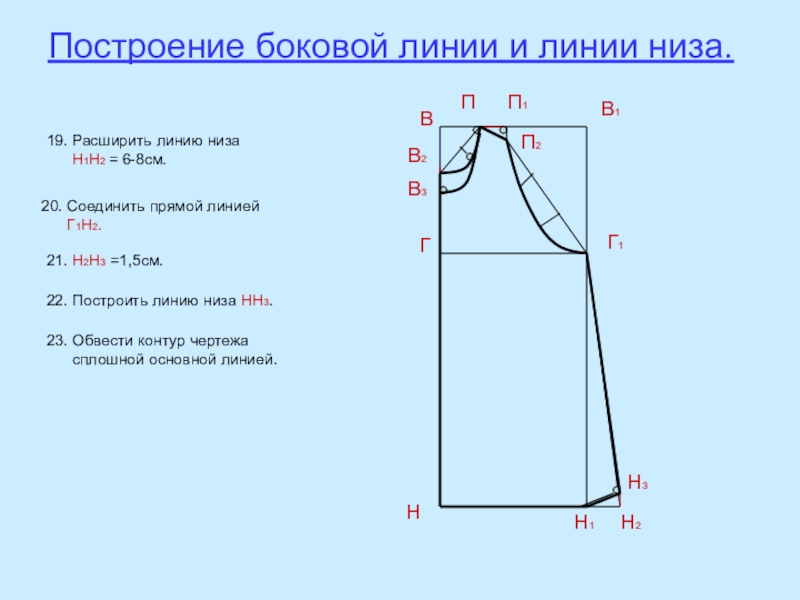

Слайд 7Построение боковой линии и линии низа.
В
В1
Н
Н1
Г
Г1
В2
П
В3
П1
П2
19. Расширить линию низа
Н1Н2 = 6-8см.
Н2
20. Соединить прямой линией
Г1Н2.
21. Н2Н3 =1,5см.
Н3
22. Построить линию низа НН3.
23. Обвести контур чертежа
сплошной основной линией.
