Презентация, доклад к уроку технологии на тему Резьбовые соединения

шпилек»

резьбовые соединения.

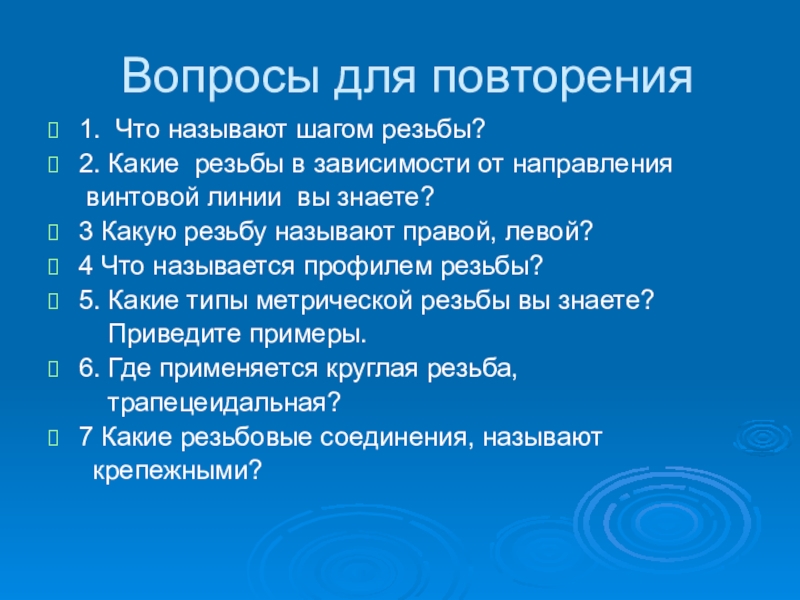

от направления
винтовой линии вы знаете?
3 Какую резьбу называют правой, левой?
4 Что называется профилем резьбы?
5. Какие типы метрической резьбы вы знаете?
Приведите примеры.
6. Где применяется круглая резьба,
трапецеидальная?
7 Какие резьбовые соединения, называют
крепежными?

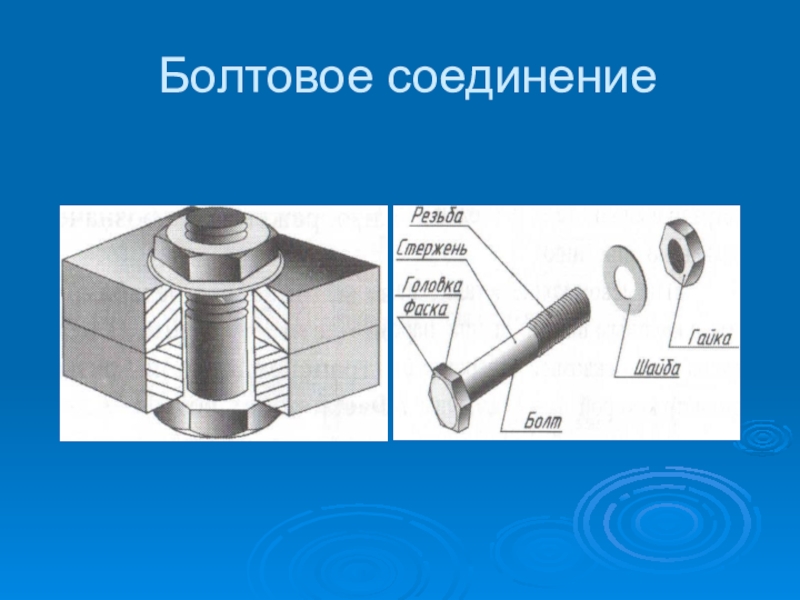

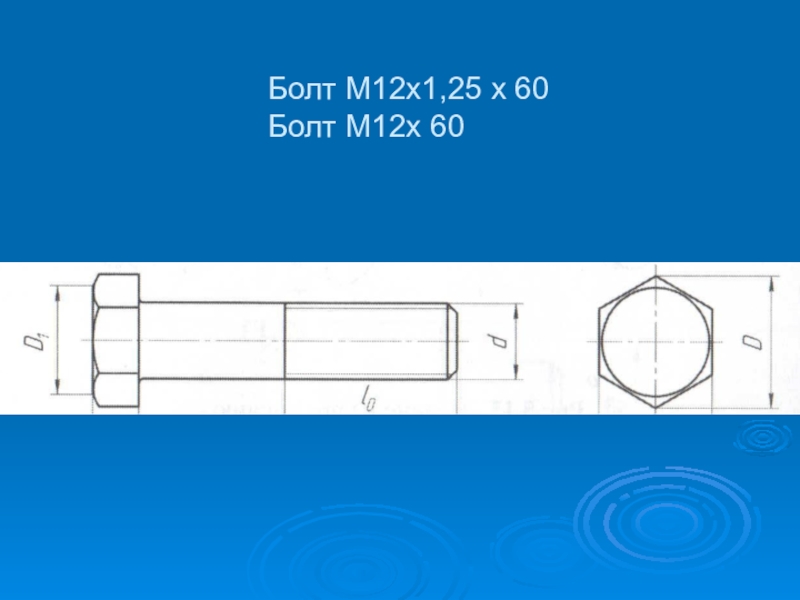

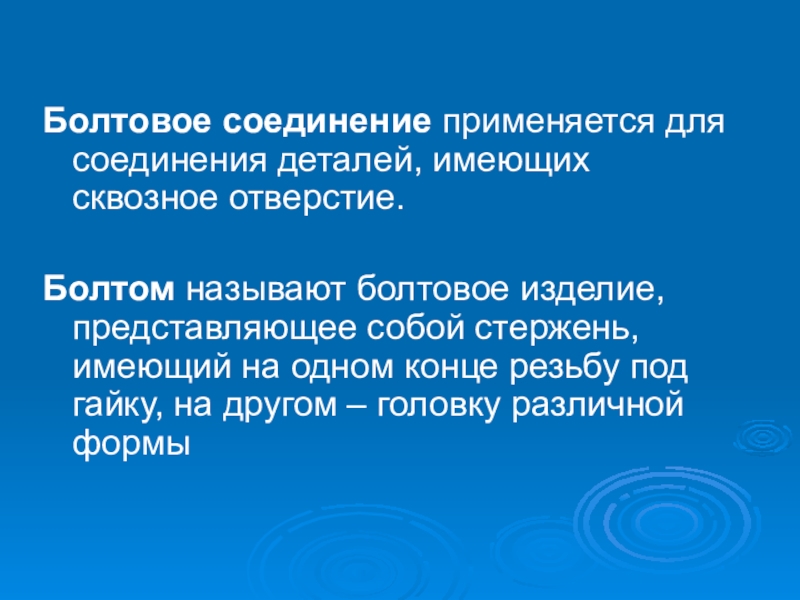

изделие, представляющее собой стержень, имеющий на одном конце резьбу под гайку, на другом – головку различной формы

на стержень болта, винта или шпильки.
Форма гаек разнообразна, но наиболее распространена шестигранная. Под гайки при соединении деталей накладывают шайбы.

глухое отверстие.

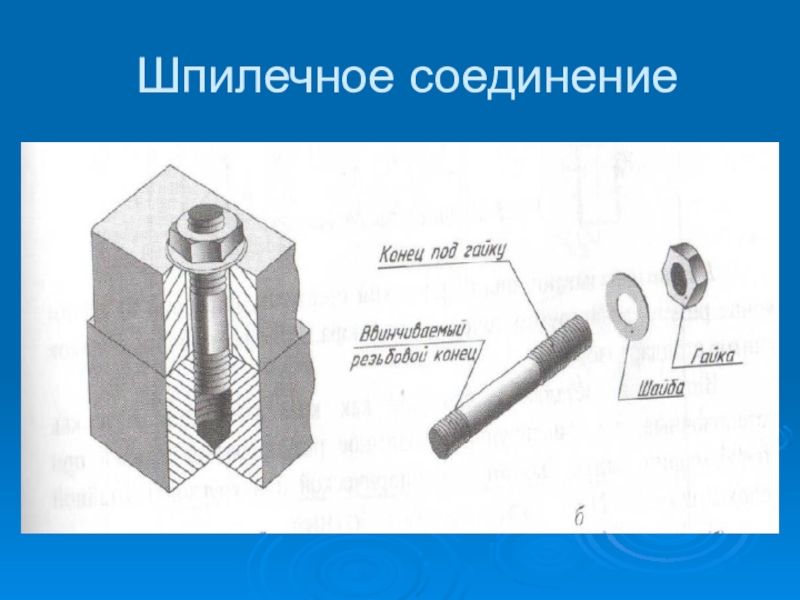

Шпилькой называют деталь, представляющую собой стержень, имеющий на одном конце резьбу для ввинчивания в одну из соединяемых деталей, а на другом – резьбу для навинчивания гайки.

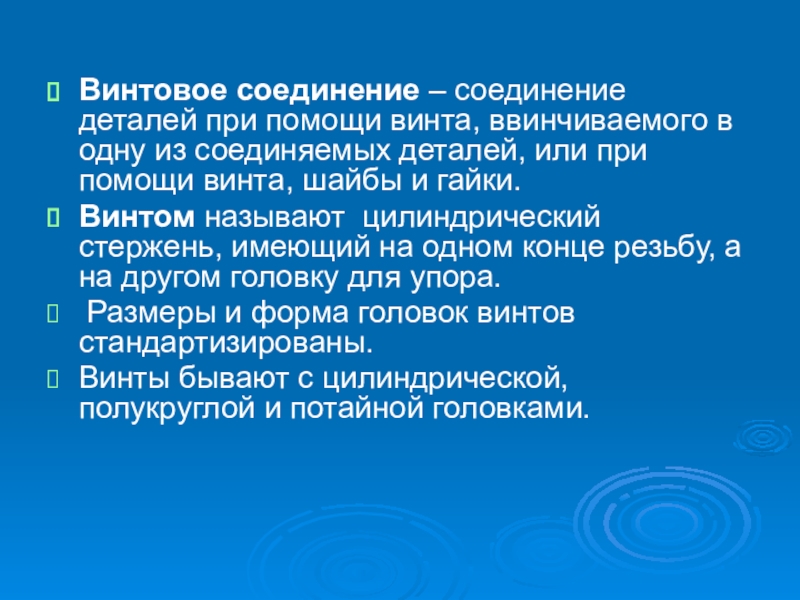

из соединяемых деталей, или при помощи винта, шайбы и гайки.

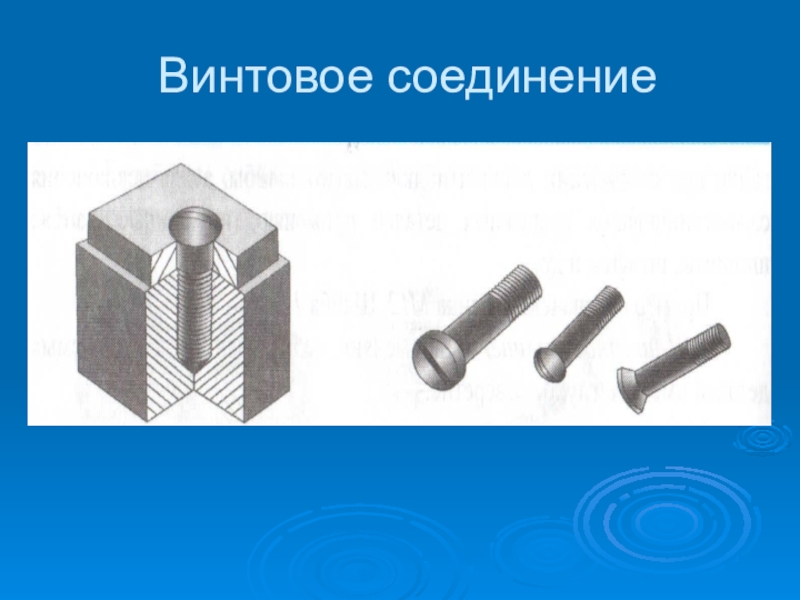

Винтом называют цилиндрический стержень, имеющий на одном конце резьбу, а на другом головку для упора.
Размеры и форма головок винтов стандартизированы.
Винты бывают с цилиндрической, полукруглой и потайной головками.

Винтовое

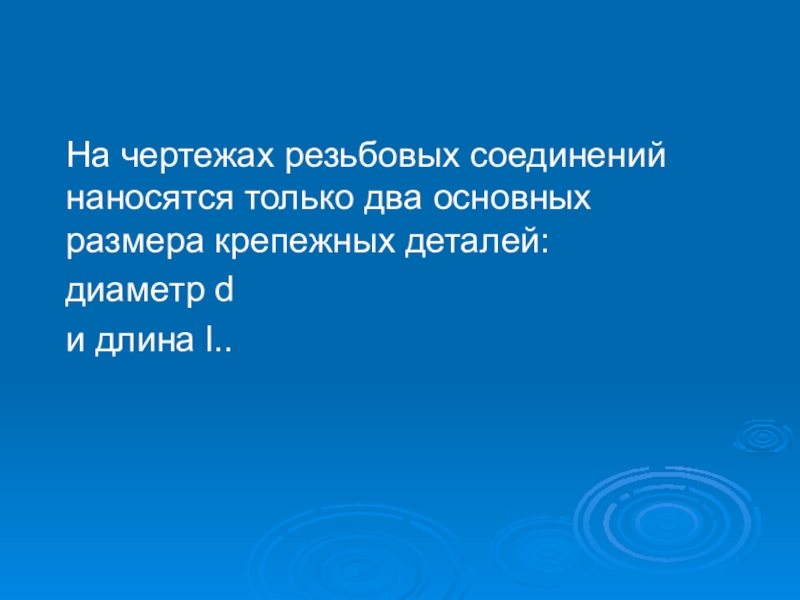

размера крепежных деталей:
диаметр d
и длина l..

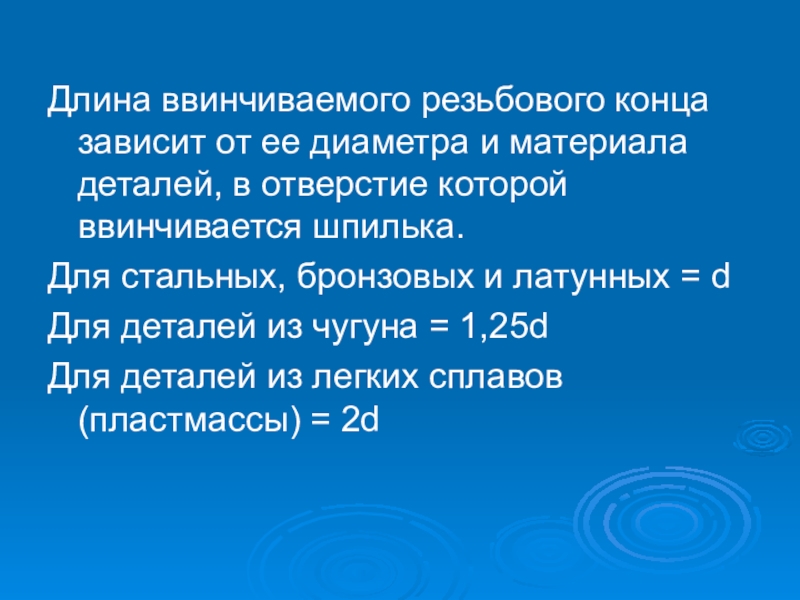

в отверстие которой ввинчивается шпилька.
Для стальных, бронзовых и латунных = d
Для деталей из чугуна = 1,25d
Для деталей из легких сплавов (пластмассы) = 2d

винтов?
Как определить длину болта в болтовом соединения?
Чему ровна глубина резьбового отверстия под шпильку или винт?
