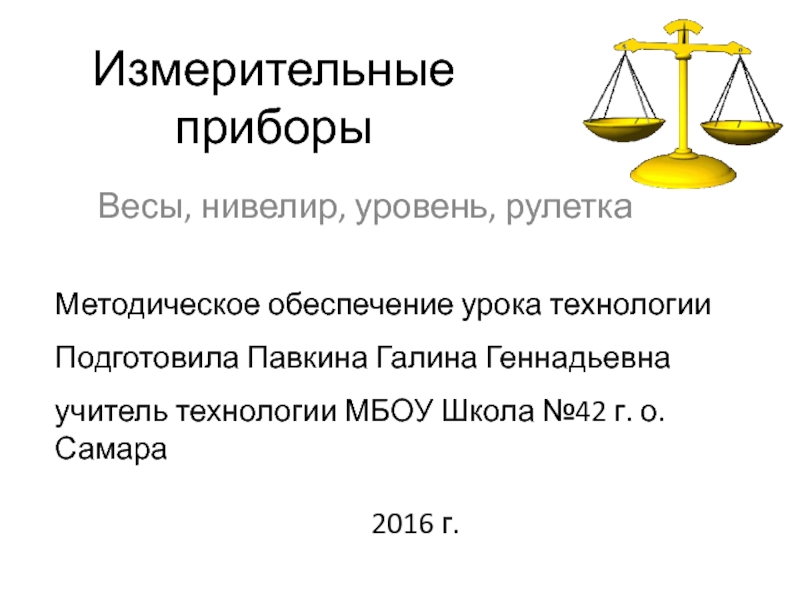

Слайд 1Измерительные приборы
Весы, нивелир, уровень, рулетка
Методическое обеспечение урока технологии
Подготовила Павкина Галина Геннадьевна
учитель технологии МБОУ Школа №42 г. о. Самара
2016 г.
Слайд 2Рычажные весы
Простые рычажные равноплечие весы (двухчашечные) имеют трёхпризменное коромысло, не оборудованы
успокоителями и оснащены рейтерными гирями и неименованными отсчётными шкалами (т.е не имеющими цены деления). Такие весы сейчас почти не эксплуатируются. Объясняется это наличием целого ряда недостатков.
Слайд 4Весы электронные Vibra

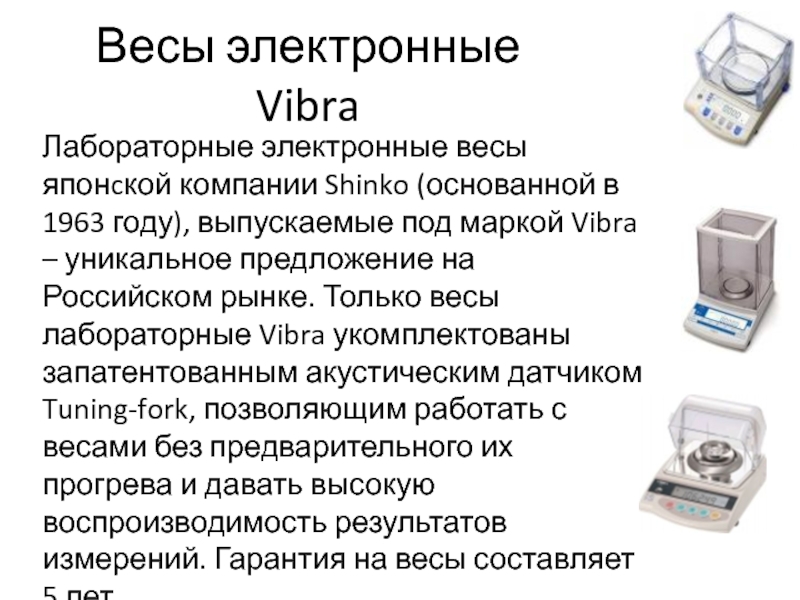

Лабораторные электронные весы японcкой компании Shinko (основанной в 1963
году), выпускаемые под маркой Vibra – уникальное предложение на Российском рынке. Только весы лабораторные Vibra укомплектованы запатентованным акустическим датчиком Tuning-fork, позволяющим работать с весами без предварительного их прогрева и давать высокую воспроизводимость результатов измерений. Гарантия на весы составляет 5 лет.
Слайд 5Весы электронные Vibra
Компания Shinko специализируется на лабораторных весах со встроенной внутренней
автоматической калибровкой (есть модели весов и с внешней калибровкой). Наличие внутренней калибровки в весах, позволяющее работать без каждодневного применения калибровочных гирь, практически не сказывается на их стоимости. Все лабораторные весы Vibra производятся только в Японии и Швейцарии.
Слайд 6Нивелир

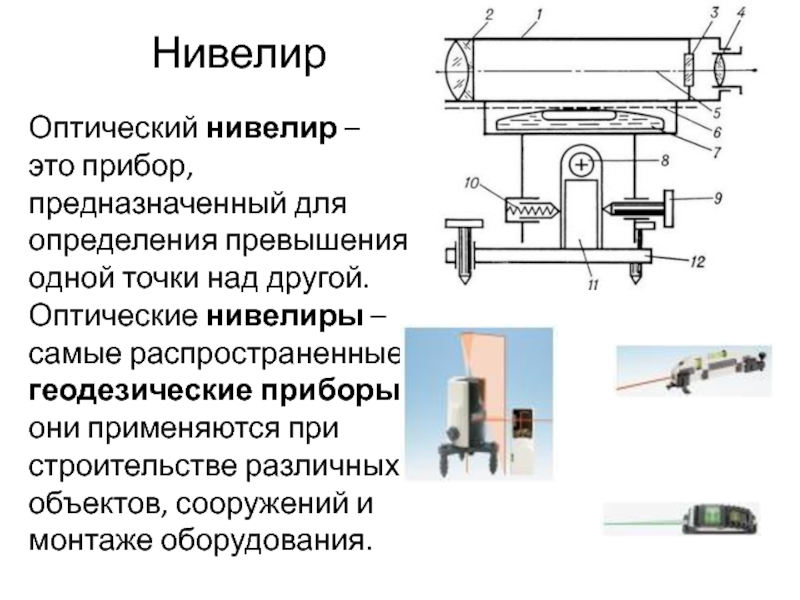

Оптический нивелир – это прибор, предназначенный для определения превышения одной точки
над другой. Оптические нивелиры – самые распространенные геодезические приборы, они применяются при строительстве различных объектов, сооружений и монтаже оборудования.
Слайд 7Нивелир

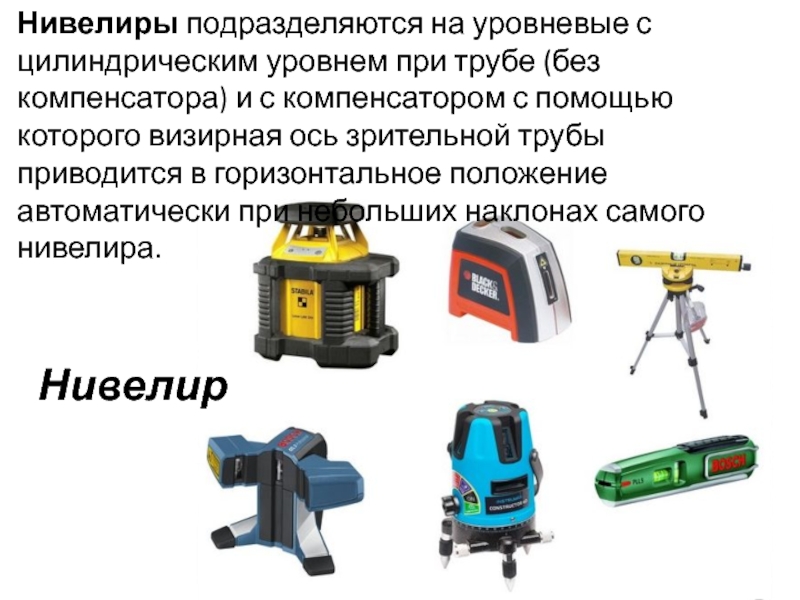

Нивелиры подразделяются на уровневые с цилиндрическим уровнем при трубе (без компенсатора)
и с компенсатором с помощью которого визирная ось зрительной трубы приводится в горизонтальное положение автоматически при небольших наклонах самого нивелира.

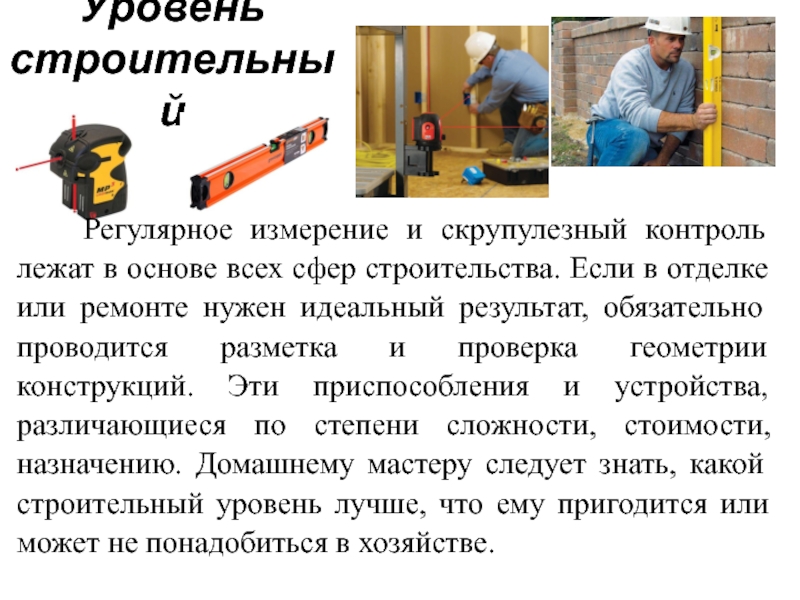

Слайд 8Уровень строительный
Регулярное измерение и скрупулезный контроль лежат в основе
всех сфер строительства. Если в отделке или ремонте нужен идеальный результат, обязательно проводится разметка и проверка геометрии конструкций. Эти приспособления и устройства, различающиеся по степени сложности, стоимости, назначению. Домашнему мастеру следует знать, какой строительный уровень лучше, что ему пригодится или может не понадобиться в хозяйстве.
Слайд 9Уровень пузырьковый

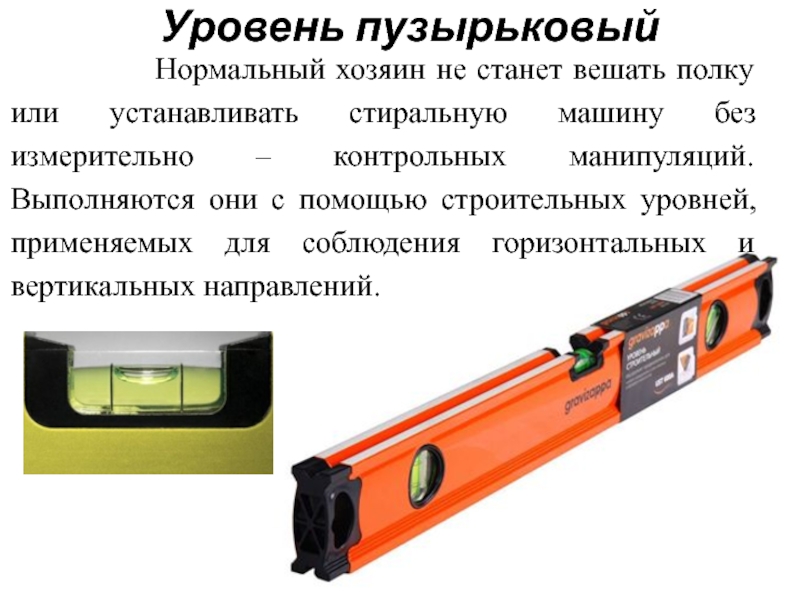

Нормальный хозяин не
станет вешать полку или устанавливать стиральную машину без измерительно – контрольных манипуляций. Выполняются они с помощью строительных уровней, применяемых для соблюдения горизонтальных и вертикальных направлений.

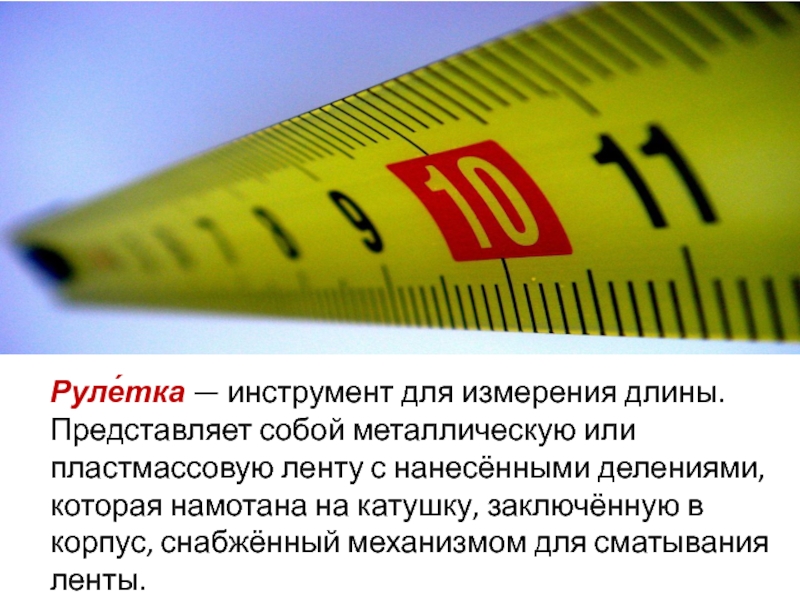

Слайд 11Руле́тка — инструмент для измерения длины. Представляет собой металлическую или пластмассовую
ленту с нанесёнными делениями, которая намотана на катушку, заключённую в корпус, снабжённый механизмом для сматывания ленты.
Слайд 12Рулетка

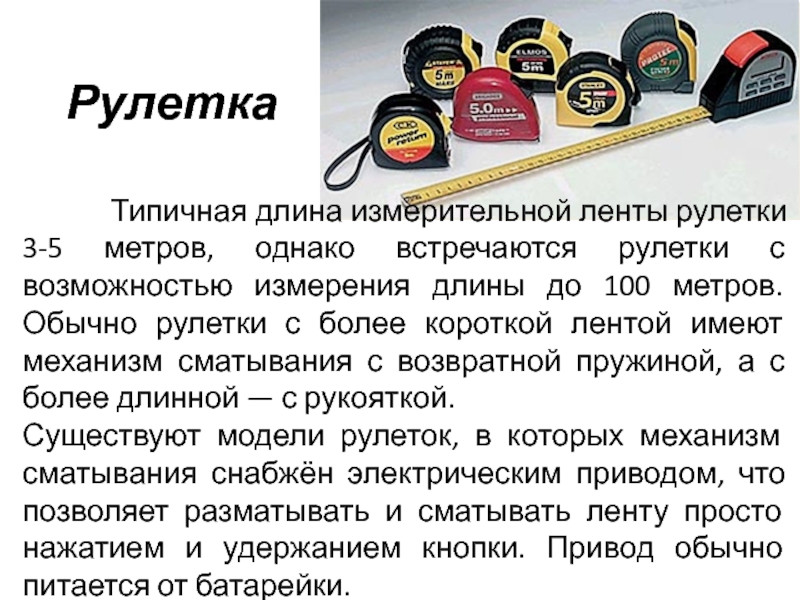

Типичная длина измерительной ленты рулетки
3-5 метров, однако встречаются рулетки с возможностью измерения длины до 100 метров. Обычно рулетки с более короткой лентой имеют механизм сматывания с возвратной пружиной, а с более длинной — с рукояткой.
Существуют модели рулеток, в которых механизм сматывания снабжён электрическим приводом, что позволяет разматывать и сматывать ленту просто нажатием и удержанием кнопки. Привод обычно питается от батарейки.

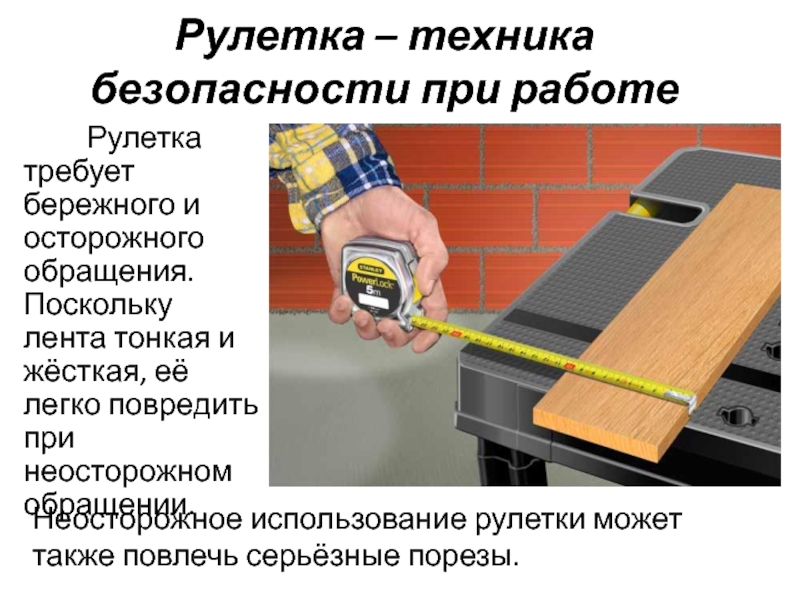

Слайд 13Рулетка – техника безопасности при работе
Рулетка
требует бережного и осторожного обращения. Поскольку лента тонкая и жёсткая, её легко повредить при неосторожном обращении.
Неосторожное использование рулетки может также повлечь серьёзные порезы.
Слайд 14Рулетка

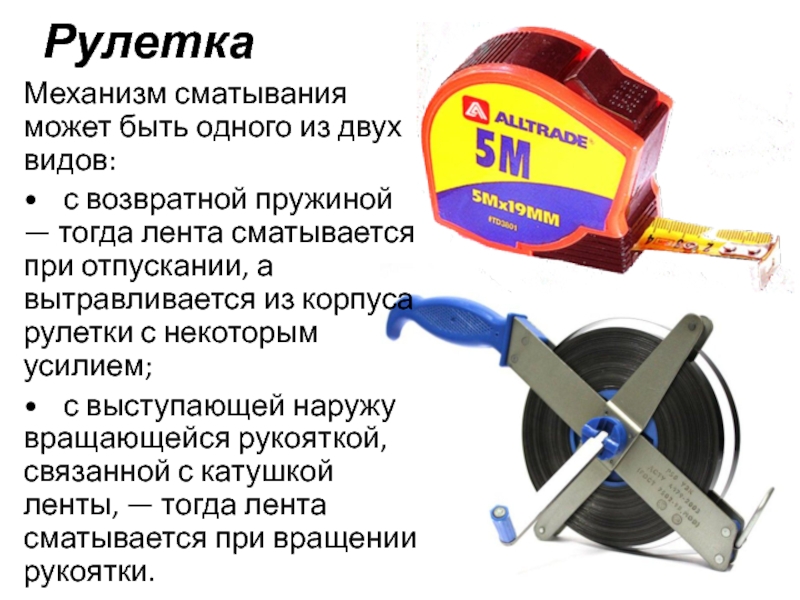

Механизм сматывания может быть одного из двух видов:
• с возвратной пружиной —
тогда лента сматывается при отпускании, а вытравливается из корпуса рулетки с некоторым усилием;
• с выступающей наружу вращающейся рукояткой, связанной с катушкой ленты, — тогда лента сматывается при вращении рукоятки.
Слайд 15Рулетка
Рулетки с возвратной пружиной обычно оснащены стопором, который предотвращает самопроизвольное сматывание
ленты. На свободном конце ленты такие рулетки содержат прочно закреплённый зацеп (обычно это изогнутая под прямым углом металлическая пластина), который
• не позволяет концу ленты безвозвратно уйти внутрь корпуса
• служит для точного совмещения начала ленты и ребра обмеряемого предмета.
Слайд 16Рулетка

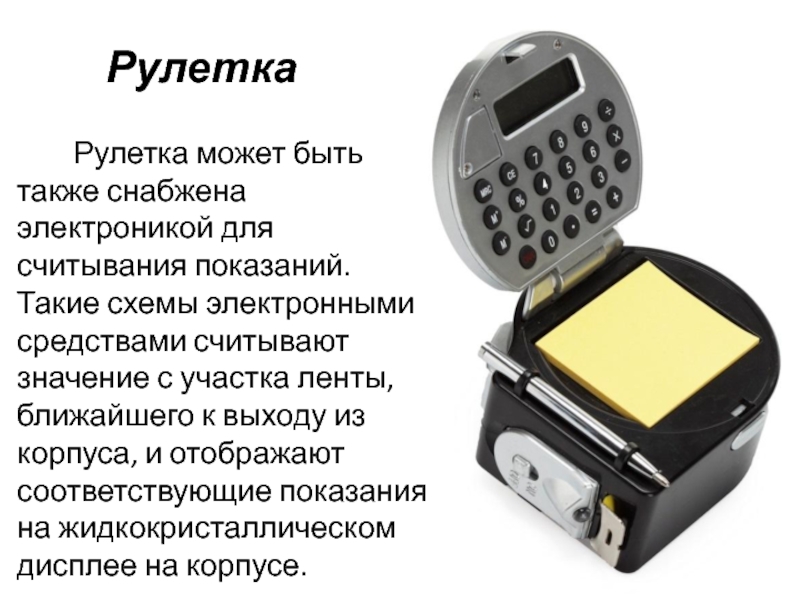

Рулетка может быть также снабжена электроникой для
считывания показаний. Такие схемы электронными средствами считывают значение с участка ленты, ближайшего к выходу из корпуса, и отображают соответствующие показания на жидкокристаллическом дисплее на корпусе.
