Презентация, доклад к уроку технологии Изготовление цилиндричских и коничесих деталей ручным инструментом

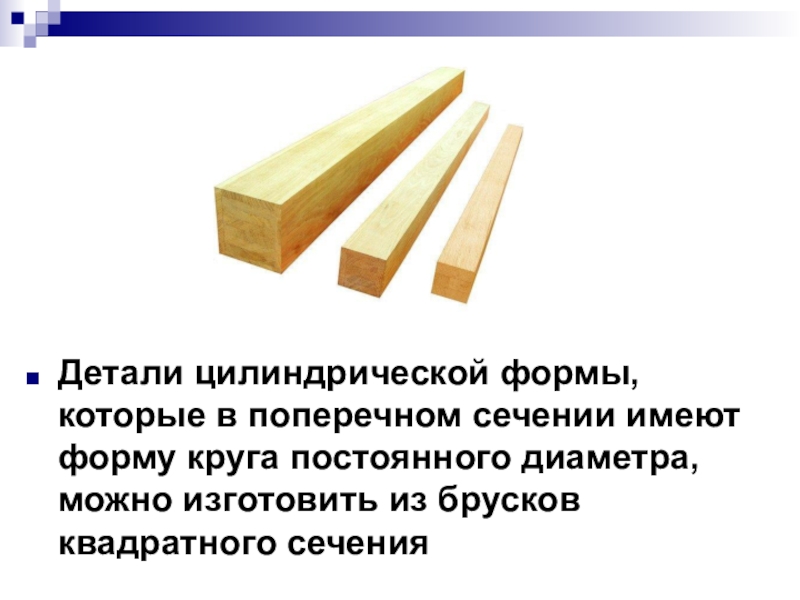

диаметра, можно изготовить из брусков квадратного сечения

быть на 1…2 мм больше диаметра будущего изделия с учетом припуска (запаса) на обработку

Рис. 1, а

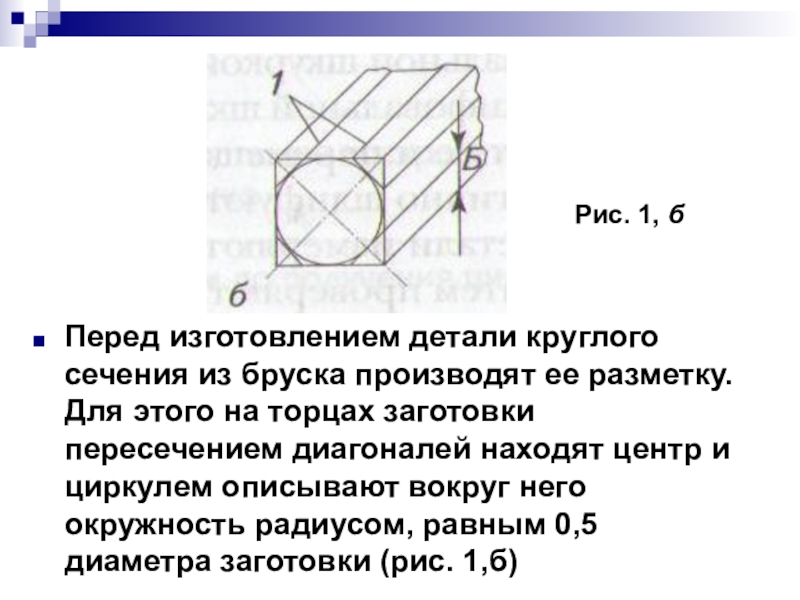

этого на торцах заготовки пересечением диагоналей находят центр и циркулем описывают вокруг него окружность радиусом, равным 0,5 диаметра заготовки (рис. 1,б)

Рис. 1, б

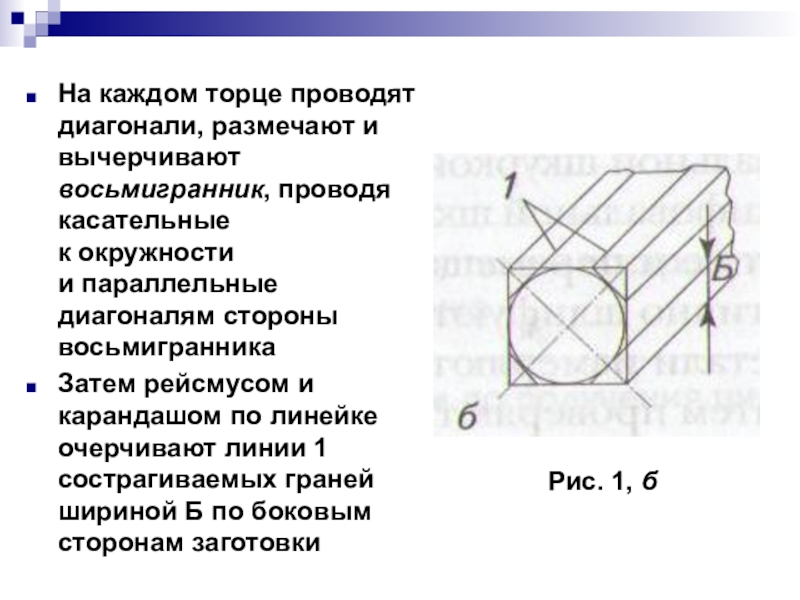

к окружности и параллельные диагоналям стороны восьмигранника
Затем рейсмусом и карандашом по линейке очерчивают линии 1 сострагиваемых граней шириной Б по боковым сторонам заготовки

Рис. 1, б

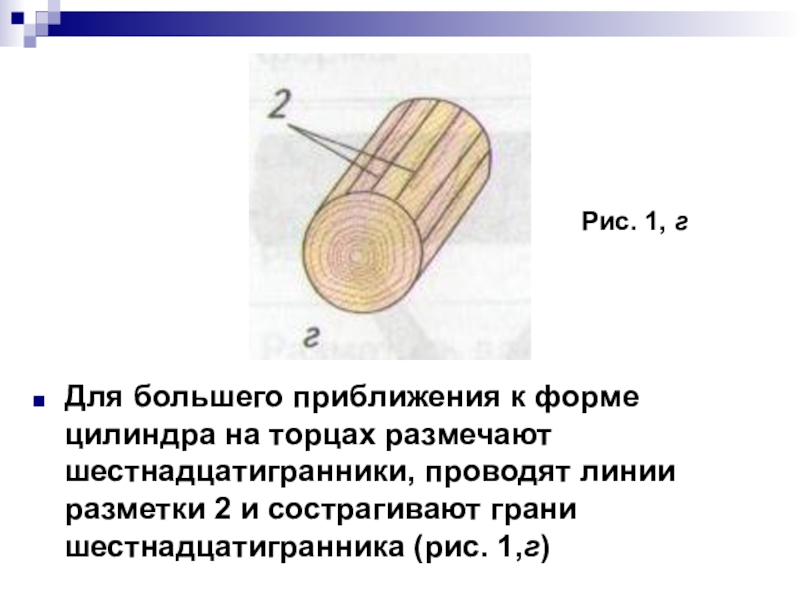

линии разметки 2 и сострагивают грани шестнадцатигранника (рис. 1,г)

Рис. 1, г

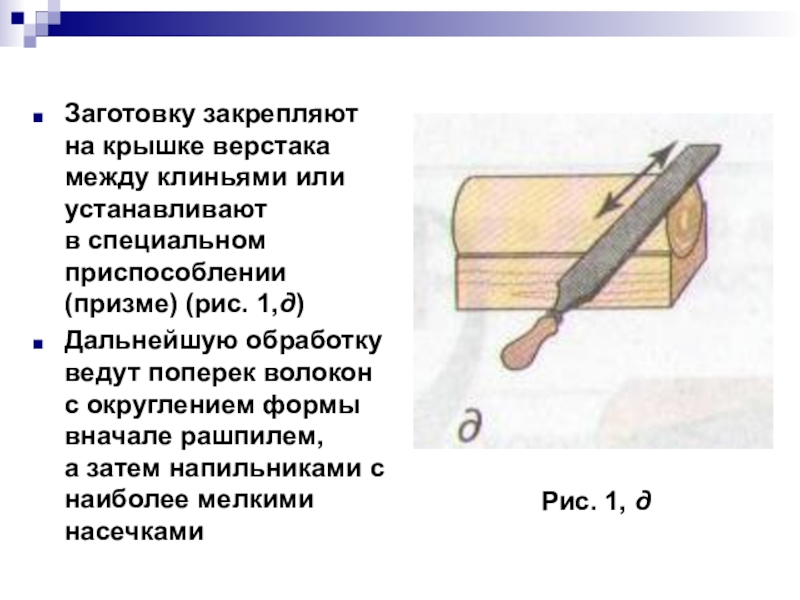

в специальном приспособлении (призме) (рис. 1,д)
Дальнейшую обработку ведут поперек волокон с округлением формы вначале рашпилем, а затем напильниками с наиболее мелкими насечками

Рис. 1, д

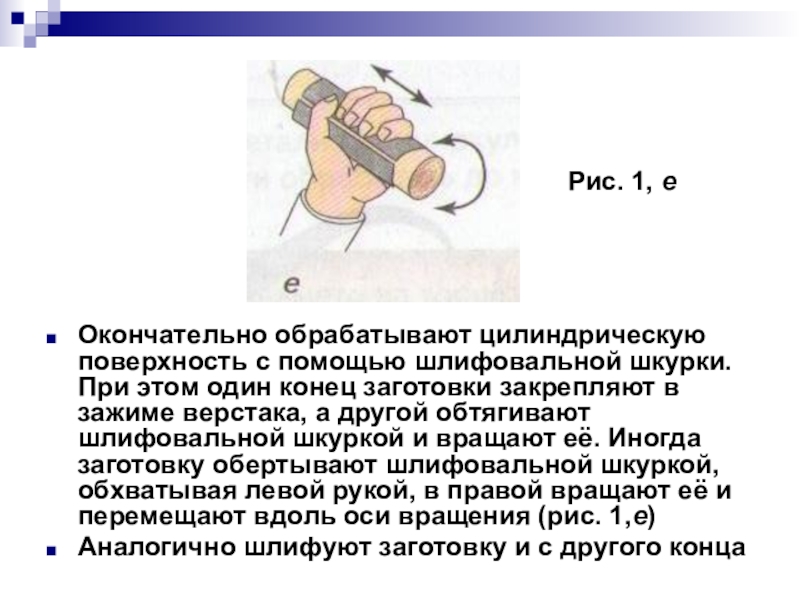

конец заготовки закрепляют в зажиме верстака, а другой обтягивают шлифовальной шкуркой и вращают её. Иногда заготовку обертывают шлифовальной шкуркой, обхватывая левой рукой, в правой вращают её и перемещают вдоль оси вращения (рис. 1,е)
Аналогично шлифуют заготовку и с другого конца

Рис. 1, е

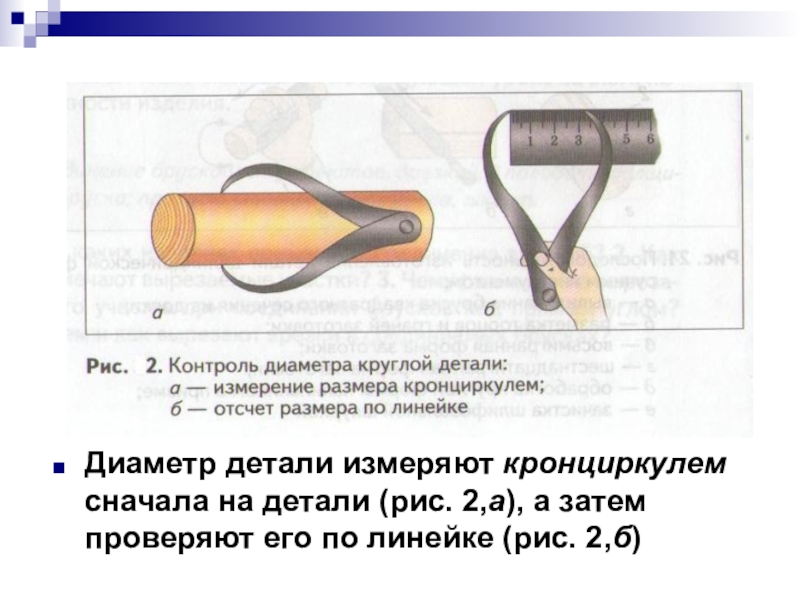

проверяют его по линейке (рис. 2,б)

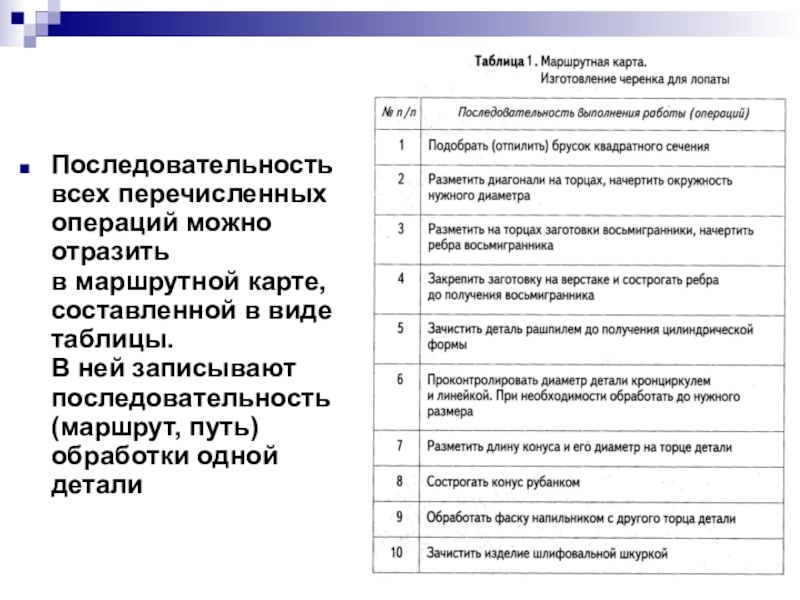

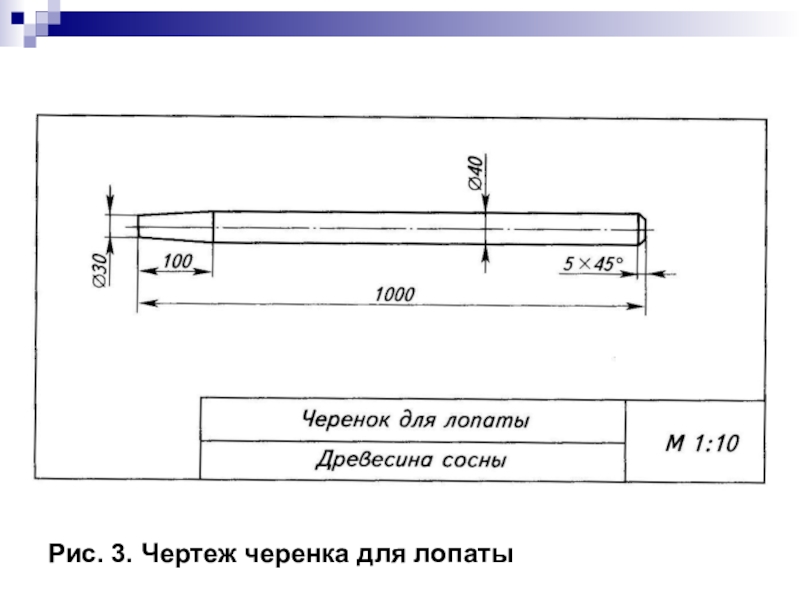

в маршрутной карте, составленной в виде таблицы. В ней записывают последовательность (маршрут, путь) обработки одной детали
