Презентация, доклад к уроку слесарного дела Пайка металла

помощи расплавленного промежуточного металла, плавящегося при более низкой температуре, чем соединяемые.

Промежуточный металл или сплав, заполняющий зазоры между соединяемыми деталями, называется припоем.

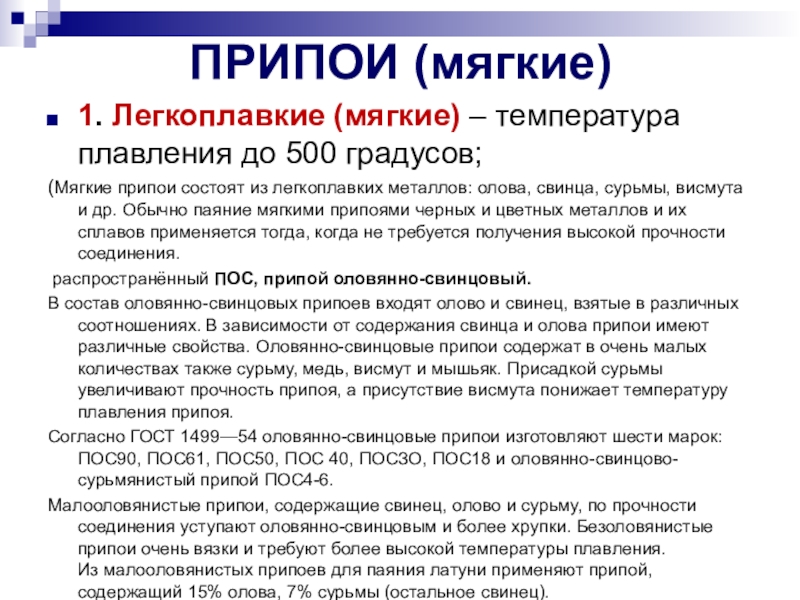

состоят из легкоплавких металлов: олова, свинца, сурьмы, висмута и др. Обычно паяние мягкими припоями черных и цветных металлов и их сплавов применяется тогда, когда не требуется получения высокой прочности соединения.
распространённый ПОС, припой оловянно-свинцовый.
В состав оловянно-свинцовых припоев входят олово и свинец, взятые в различных соотношениях. В зависимости от содержания свинца и олова припои имеют различные свойства. Оловянно-свинцовые припои содержат в очень малых количествах также сурьму, медь, висмут и мышьяк. Присадкой сурьмы увеличивают прочность припоя, а присутствие висмута понижает температуру плавления припоя.
Согласно ГОСТ 1499—54 оловянно-свинцовые припои изготовляют шести марок: ПОС90, ПОС61, ПОС50, ПОС 40, ПОСЗО, ПОС18 и оловянно-свинцово-сурьмянистый припой ПОС4-6.
Малооловянистые припои, содержащие свинец, олово и сурьму, по прочности соединения уступают оловянно-свинцовым и более хрупки. Безоловянистые припои очень вязки и требуют более высокой температуры плавления. Из малооловянистых припоев для паяния латуни применяют припой, содержащий 15% олова, 7% сурьмы (остальное свинец).

медно-цинковые припои. В состав медно-цинковых припоев входят медь и цинк. Согласно ГОСТ 1534—42 медно-цинковые припои применяют трех марок: ПМЦ-36, ПМЦ-48 и ПМЦ-54. В марке буква П обозначает слово «припой», МЦ— медно-цинковый, а цифра — процент меди.
Серебряные припои. Серебряные припои в основном представляют собой сплавы серебра с цинком и медью. Температура плавления их повышается с увеличением процентного содержания серебра. Согласно ГОСТ 8190—56 серебряные припои изготовляют следующих марок: ПСр72; ПСр71; ПСр70; ПСр65; ПСр62; ПСр50; ПСр50Кд; ПСр45; ПСр44; ПСр40; ПСр37,5; ПСр25; Ср25Ф; ПСр15; ПСр12М; ПСр10; ПСр3; ПСр3Кд; ПСр2,5; ПСр2; ПС1,5. Марки серебряных припоев расшифровываются так: буква П обозначает слово «припой», буквы Ср — серебро, Кд — кадмий, М — медь, Ф — фосфор, число — процент серебра.)

флюса. Паста не заменима при пайке паяльником в труднодоступных местах.
Паста наносится лопаткой в нужном количестве на место пайки прогревается электрическим паяльником. Получается красивая и качественная пайка. Особенно удобно ее применение при отсутствии опыта работы с паяльником.
Пасту можно изготовить самостоятельно. Для этого нужно выбрать марку припоя, подходящего для пайки требуемого металла.
Далее напильником с крупной насечкой напилить из прутка опилок. Затем в подобранный из таблицы жидкий флюс для пайки добавлять, перемешивая опилки до получения состава пастообразного состояния. Хранить пасту нужно в герметичной упаковке. Срок хранения пасты не более полгода, так как опилки припоя со временем окисляются.

скорее наоборот: излишки припоя могут скрыть дефекты соединения, а обилие флюса приводит к загрязнению места пайки. Хорошее паяное соединение характеризуется такими признаками: паяная поверхность должна быть светлой блестящей или светло-матовой, без тёмных пятен и посторонних включений, форма паяных соединений должна иметь вогнутые галтели припоя (без избытка припоя). Через припой должны проявляться контуры входящих в соединение выводов элементов и проводников.
"Паяльную кислоту" (хлористый цинк) получают путём растворения металлического цинка в концентрированной соляной кислоте из расчёта 412г/л. Кислоту осторожно вливают в посуду с кусочками цинка, причём уровень не должен превышать 3/4 глубины посуды. При окончательном растворении цинка прекращается выделение пузырьков водорода. Полученному раствору хлористого цинка дают отстояться до прозрачности и оккуратно сливают в пузырёк.

массе долей хлористого амония и глицерина. При этом место пайки не окисляется. Флюс пригоден и для пайки нержавеющей стали.
Вместо флюса при лужении стальных деталей (в том числе из нержавеющих сталей) перед пайкой можно воспользоваться отрезком полихлорвиниловой трубки. Место пайки зачищают и обезжиривают. Жалом хорошо прогретого паяльника с каплей припоя растирают на месте пайки отрезок этой трубки до получения равномерного слоя полуды. Затем ведут пайку как обычно.
Заржавевшие детали из чёрных металлов перед пайкой следует опустить на 10 - 12 ч в хлористый цинк, разведённый наполовину дистиллированной водой.

срезом
5.- стыковой с накладкой
6.- герметичный

1

4

5

6

2

3

выполнения пайки. По способу нагрева паяльники разделяют на три группы:
Периодического подогрева;
С непрерывным подогревом или жидким топливом;
Электрические паяльники.
Паяльники периодического подогрева подразделяют на угловые (а) (молотковые) и прямые (б) (торцовые)

боковины
5. Шнур
6. Штепсельная вилка
7. Медный стержень (теплопередатчик)

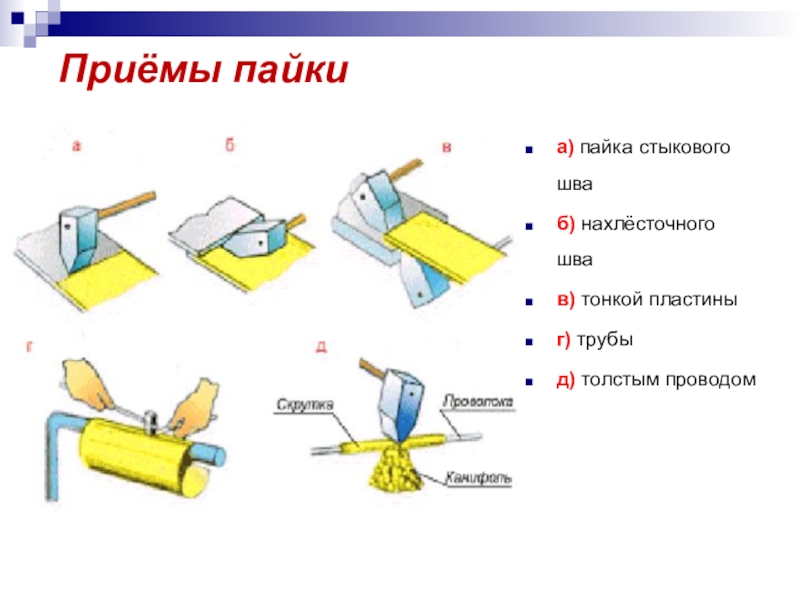

проводом

на кусковом нашатыре

Протравнивание места паяния

Нанесение
припоя

медной пластины

г) Фиксирование соединяемых деталей направляющей прокладкой

д) Нагрев деталей

(олово, сплава олова со свинцом) называется лужением, а наносимый слой – полудой.
Лужение применяется при подготовке изделий к пайке, а также для предохранения их от коррозии, окисления. В качестве полуды пользуются оловом и сплавами на его основе.

Техника лужения состоит из:

и нагретым частям инструмента паяния
Нельзя наклоняться близко к месту паяния
Работу следует выполнять под вытяжным колпаком
Для удерживания спаиваемого изделия необходимо использовать плоскогубцы или кузнечные щипцы
При пайке тугоплавкими припоями нужно работать в рукавицах и очках
Следует тщательно мыть руки с мылом после окончания работ
