Презентация, доклад к уроку производственного обучения: Приварка различных рёбер жёсткости

их сплавов, чугунов во всех пространственных положениях. Раздел 4: Изготовление металлических конструкций. МДК 02.05 Технология производства сварных конструкций Тема программы: Типовые сварные строительные конструкции Тема урока: Приварка различных рёбер жёсткости

сложных деталей аппаратов, узлов, конструкций и трубопроводов из конструкционных и углеродистых сталей, чугуна, цветных металлов и сплавов
ПК 2.5 Читать чертежи средней сложности и сложных сварных металлоконструкций.
ПК 2.6 Обеспечивать безопасное выполнение сварочных работ на рабочем месте в соответствии с санитарно-техническими требованиями и требованиями охраны труда.

ОК 2 Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем.
ОК 3 Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы.

сложных деталей аппаратов, узлов, конструкций и трубопроводов из конструкционных и углеродистых сталей, чугуна, цветных металлов и сплавов;
чтения чертежей средней сложности и сложных сварных металлоконструкций;
организации безопасного выполнения сварочных работ на рабочем месте в соответствии с санитарно-техническими требованиями и требованиями охраны труда

сварки, автоматической и полуавтоматической сварки с использованием плазмотрона деталей, узлов, конструкций и трубопроводов различной сложности из конструкционных и углеродистых сталей, чугуна, цветных металлов и сплавов во всех пространственных положениях шва;
устанавливать режимы сварки по заданным параметрам;
соблюдать требования безопасности труда и пожарной безопасности;
читать рабочие чертежи сварных металлоконструкций различной сложности

пространственных конструкций, свариваемых сборочных единиц и механизмов;
технологию изготовления сварных типовых машиностроительных деталей и конструкций;
требования к организации рабочего места и безопасности выполнения сварочных работ;

требованиями техники безопасности и организацией рабочего места

более 2/3 высоты шва, чтобы при последующей сварке они были перекрыты швом. Длина прихватки должна равняться 4-5 толщинам прихватываемых элементов, но не менее 30 мм и не более 100 мм, расстояние между прихватками в 30-40 раз больше толщины свариваемого металла. Отступ от края не менее 10 мм. Прихватку производить электродами диаметром 3 мм, марки ОК46.00. Соблюдать правила охраны труда и пожарной безопасности.

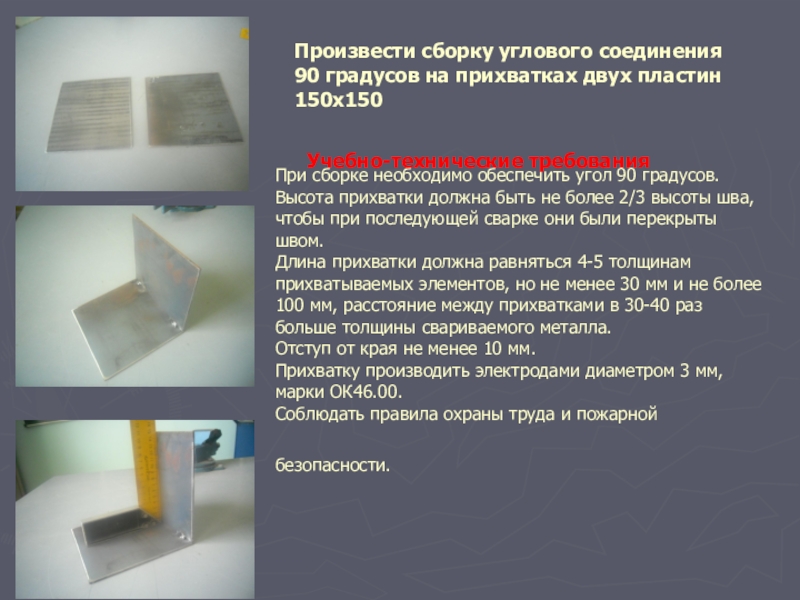

Произвести сборку углового соединения 90 градусов на прихватках двух пластин 150х150

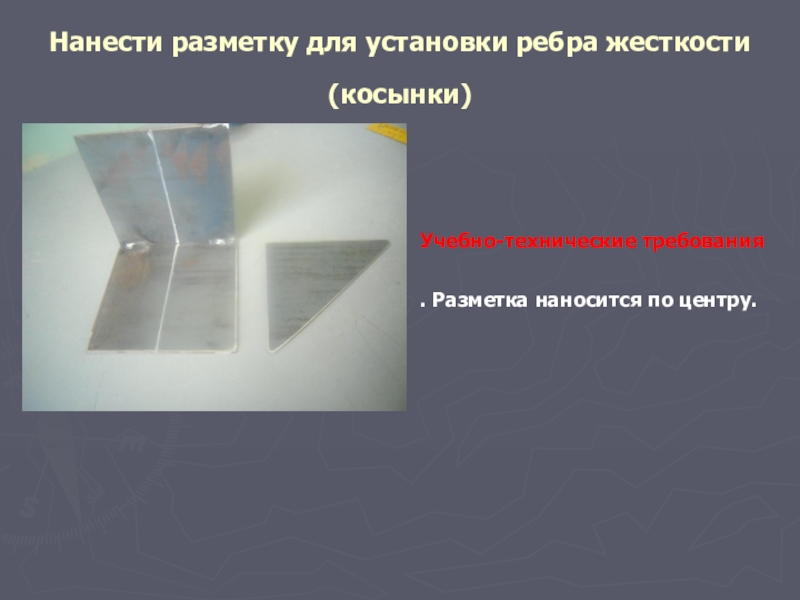

Учебно-технические требования

по центру.

При сборке необходимо обеспечить угол 90 градусов.
Высота прихватки должна быть не более 2/3 высоты шва, чтобы при последующей сварке они были перекрыты швом.
Длина прихватки должна равняться 4-5 толщинам прихватываемых элементов, но не менее 30 мм и не более 100 мм, расстояние между прихватками в 30-40 раз больше толщины свариваемого металла.
Отступ от края не менее 10 мм.
Прихватку производить электродами диаметром 3 мм, марки ОК46.00
Соблюдать правила охраны труда и пожарной безопасности.

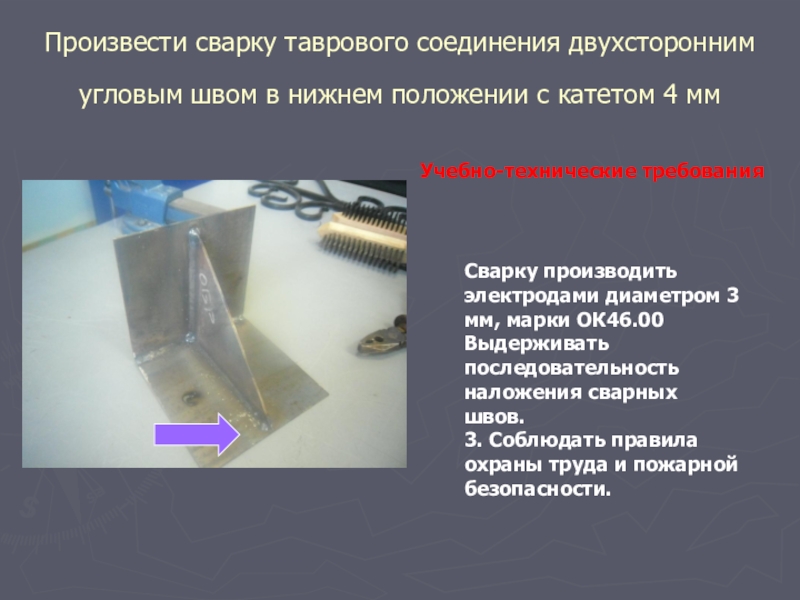

катетом 4 мм

Учебно-технические требования

Сварку производить электродами диаметром 3 мм, марки ОК46.00
Выдерживать последовательность наложения сварных швов.
Соблюдать правила охраны труда и пожарной безопасности.

катетом 4 мм

Учебно-технические требования

Сварку производить электродами диаметром 3 мм, марки ОК46.00
Выдерживать последовательность наложения сварных швов.
3. Соблюдать правила охраны труда и пожарной безопасности.
