Слайд 1
Филиал государственного автономного профессионального образовательного учреждения «Лениногорский политехнический колледж»в г.АзнакаевоУрок учебной практики:     профессиональному
Текст слайда:

Филиал государственного автономного профессионального образовательного учреждения «Лениногорский политехнический колледж»в г.Азнакаево

Урок учебной практики: профессиональному модулю ПМ.02
Тема урока:«Сварка однослойных стыковых соединений в вертикальном положении и определение дефектов»
Выполнила: Шаймухаметова М.А.
мастер производственного обучения





Слайд 2

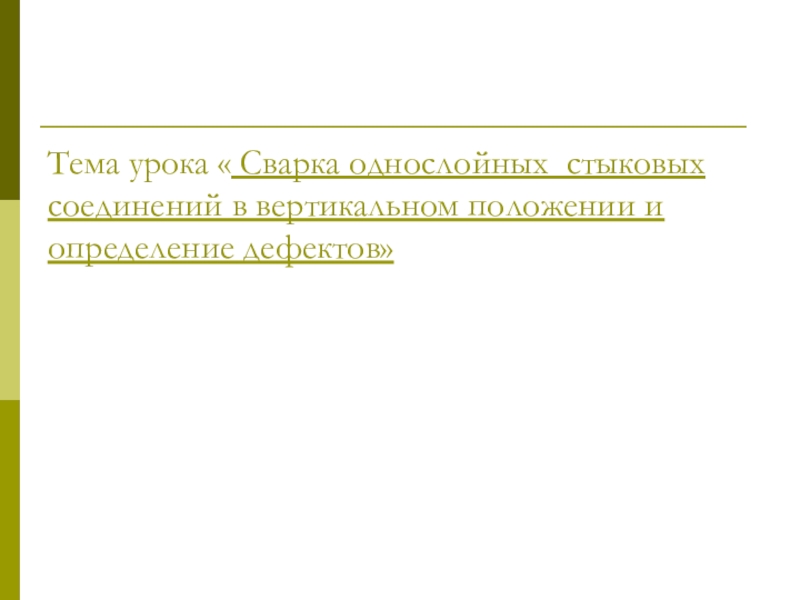

Тема урока « Сварка однослойных стыковых соединений в вертикальном положении и определение дефектов»
Текст слайда:

Тема урока « Сварка однослойных стыковых соединений в вертикальном положении и определение дефектов»



Слайд 3
Цель: Сварить две пластины в вертикальном положении сварочного шва, в соответствии с ГОСТом и определить дефекты ,провести
Текст слайда:

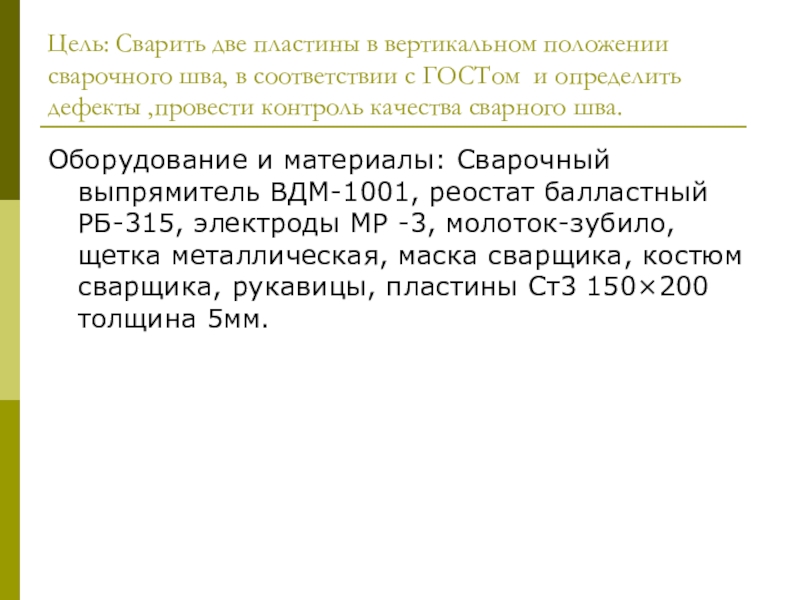

Цель: Сварить две пластины в вертикальном положении сварочного шва, в соответствии с ГОСТом и определить дефекты ,провести контроль качества сварного шва.

Оборудование и материалы: Сварочный выпрямитель ВДМ-1001, реостат балластный РБ-315, электроды МР -3, молоток-зубило, щетка металлическая, маска сварщика, костюм сварщика, рукавицы, пластины Ст3 150×200 толщина 5мм.


Слайд 4

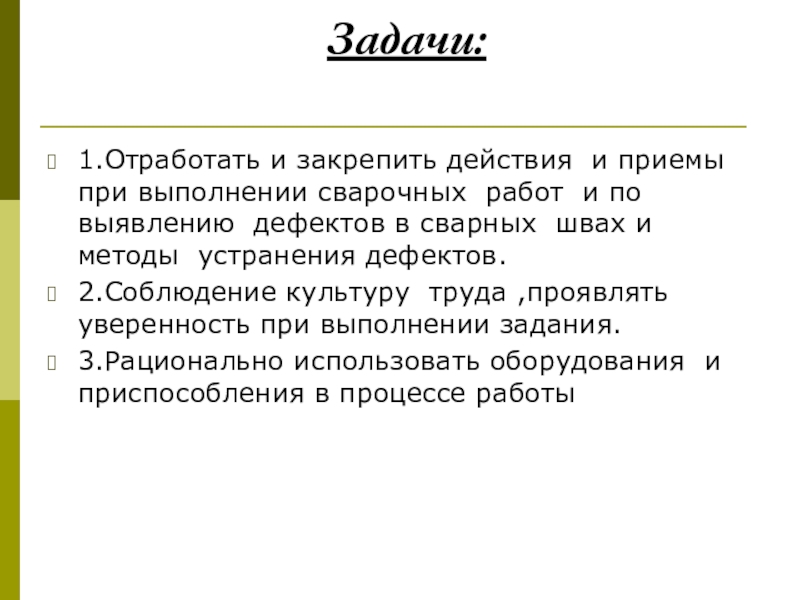

Задачи:  1.Отработать и закрепить действия и приемы при выполнении сварочных работ и
Текст слайда:

Задачи:

1.Отработать и закрепить действия и приемы при выполнении сварочных работ и по выявлению дефектов в сварных швах и методы устранения дефектов.
2.Соблюдение культуру труда ,проявлять уверенность при выполнении задания.
3.Рационально использовать оборудования и приспособления в процессе работы


Слайд 5

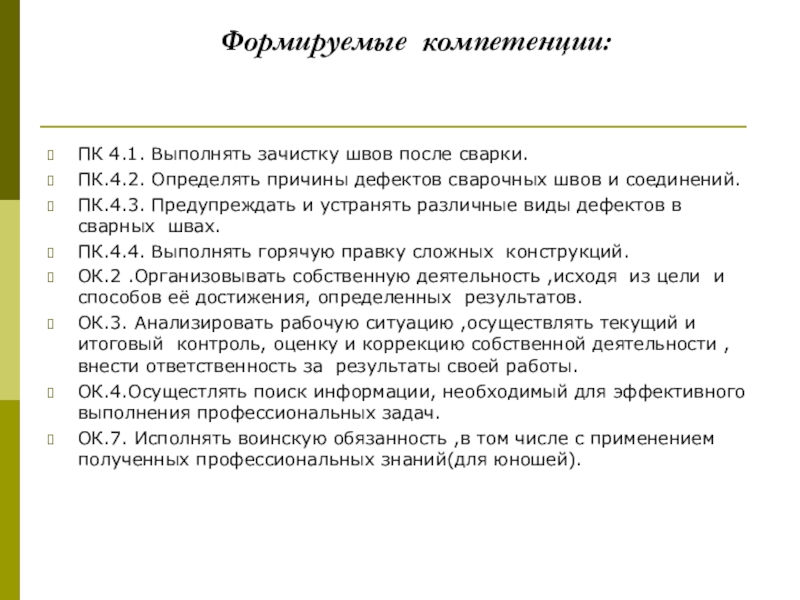

Формируемые компетенции: ПК 4.1. Выполнять
Текст слайда:

Формируемые компетенции:

ПК 4.1. Выполнять зачистку швов после сварки.
ПК.4.2. Определять причины дефектов сварочных швов и соединений.
ПК.4.3. Предупреждать и устранять различные виды дефектов в сварных швах.
ПК.4.4. Выполнять горячую правку сложных конструкций.
ОК.2 .Организовывать собственную деятельность ,исходя из цели и способов её достижения, определенных результатов.
ОК.3. Анализировать рабочую ситуацию ,осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности , внести ответственность за результаты своей работы.
ОК.4.Осущестлять поиск информации, необходимый для эффективного выполнения профессиональных задач.
ОК.7. Исполнять воинскую обязанность ,в том числе с применением полученных профессиональных знаний(для юношей).


Слайд 6
Предполагаемые результаты: Обучающиеся должны уметь:-защищать швы после сварки;-проверять качество сварных соединений по внешнему виду и
Текст слайда:

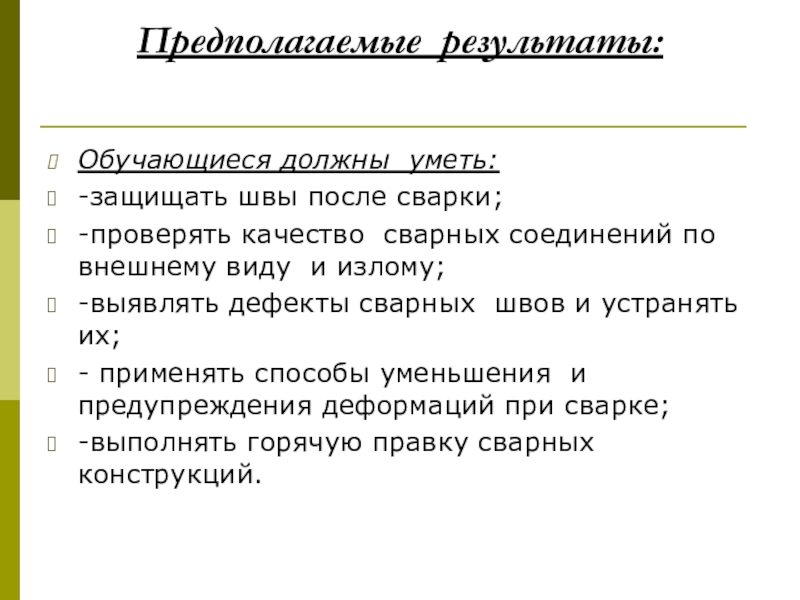

Предполагаемые результаты:

Обучающиеся должны уметь:
-защищать швы после сварки;
-проверять качество сварных соединений по внешнему виду и излому;
-выявлять дефекты сварных швов и устранять их;
- применять способы уменьшения и предупреждения деформаций при сварке;
-выполнять горячую правку сварных конструкций.


Слайд 7

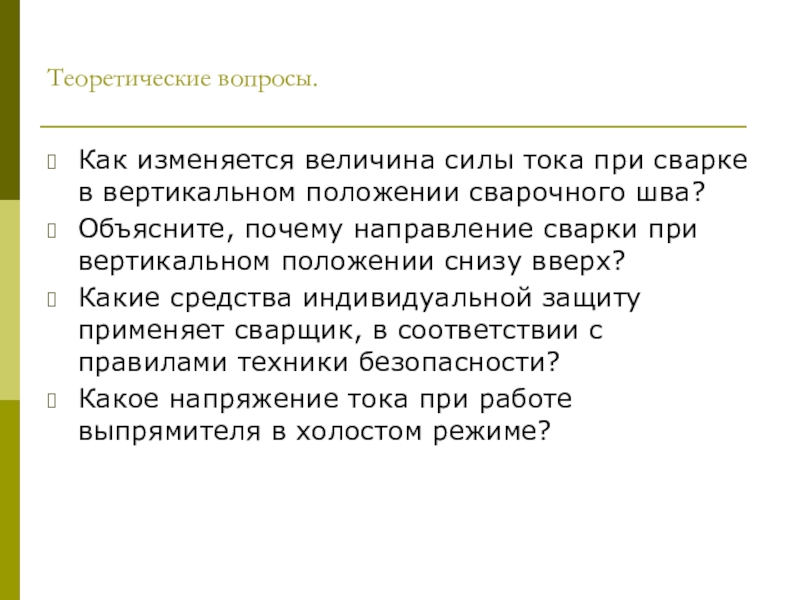

Теоретические вопросы.Как изменяется величина силы тока при сварке в вертикальном положении сварочного шва?Объясните, почему направление сварки при
Текст слайда:

Теоретические вопросы.

Как изменяется величина силы тока при сварке в вертикальном положении сварочного шва?
Объясните, почему направление сварки при вертикальном положении снизу вверх?
Какие средства индивидуальной защиту применяет сварщик, в соответствии с правилами техники безопасности?
Какое напряжение тока при работе выпрямителя в холостом режиме?


Слайд 8

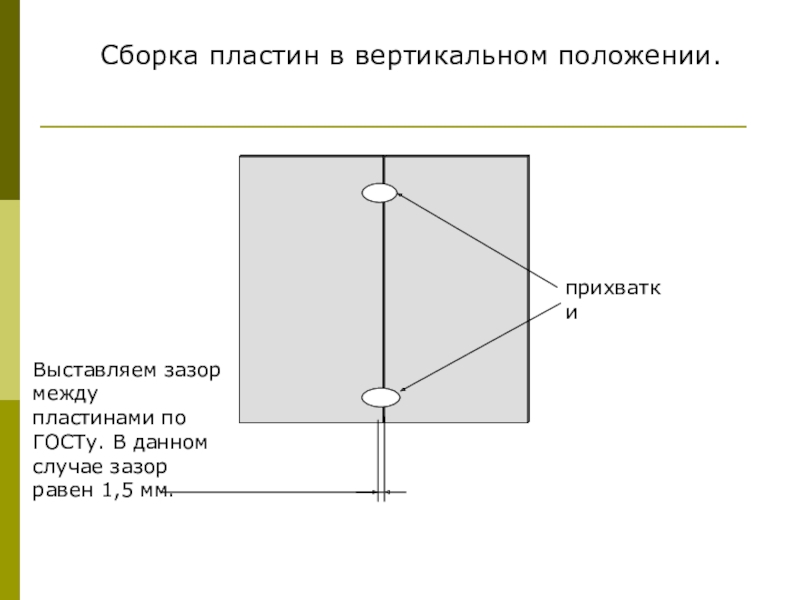

Выставляем зазор между пластинами по ГОСТу. В данном случае зазор равен 1,5 мм.Сборка пластин в
Текст слайда:

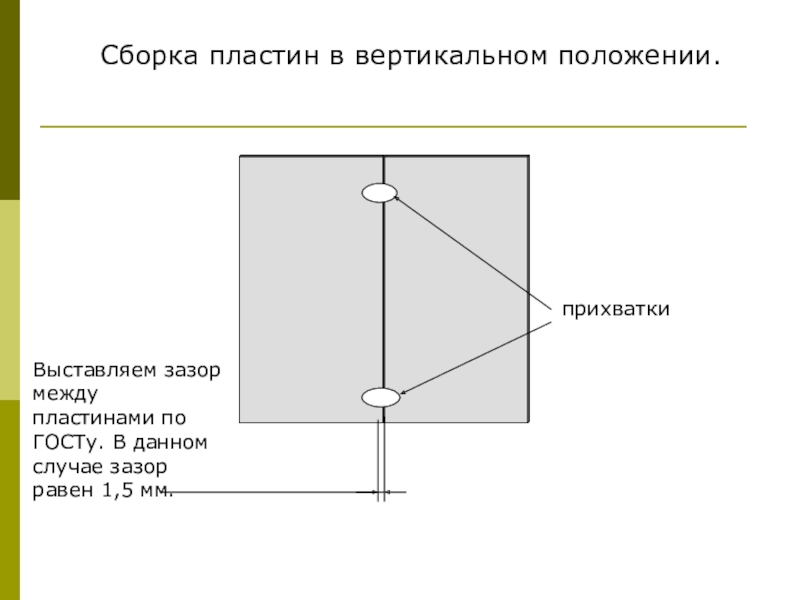

Выставляем зазор между пластинами по ГОСТу. В данном случае зазор равен 1,5 мм.

Сборка пластин в вертикальном положении.

прихватки


Слайд 9
Выставляем зазор между пластинами по ГОСТу. В данном случае зазор равен 1,5 мм.Сборка пластин в
Текст слайда:







Выставляем зазор между пластинами по ГОСТу. В данном случае зазор равен 1,5 мм.

Сборка пластин в вертикальном положении.

прихватки


Слайд 10
Технология сварки при вертикальном положении сварочного шва.Силу тока уменьшаем на 10-15%.Направление сварки снизу вверх.Сварку выполняем способом «прерывание
Текст слайда:




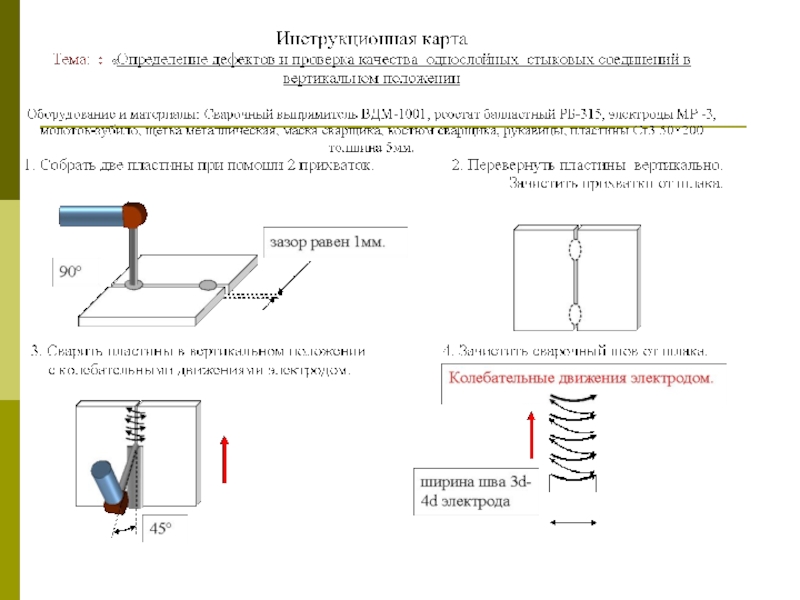

Технология сварки при вертикальном положении сварочного шва.





Силу тока уменьшаем на 10-15%.
Направление сварки снизу вверх.
Сварку выполняем способом «прерывание сварочной дуги».
Угол наклона электрода 45°.


45°

электрод

пластина



Слайд 11

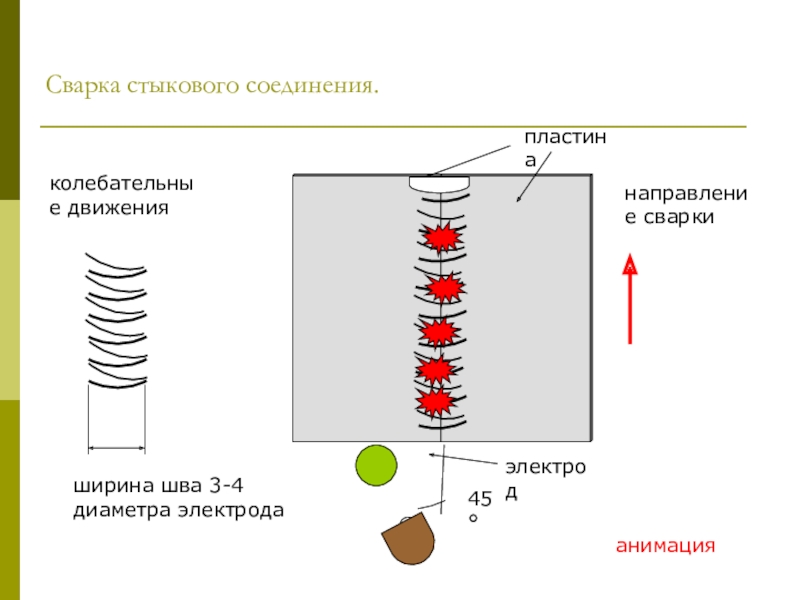

Сварка стыкового соединения.45°колебательные движениянаправление сваркианимацияширина шва 3-4 диаметра электродаэлектродпластина
Текст слайда:


























Сварка стыкового соединения.





45°













колебательные движения

направление сварки

анимация

ширина шва 3-4 диаметра электрода

электрод

пластина


Слайд 12

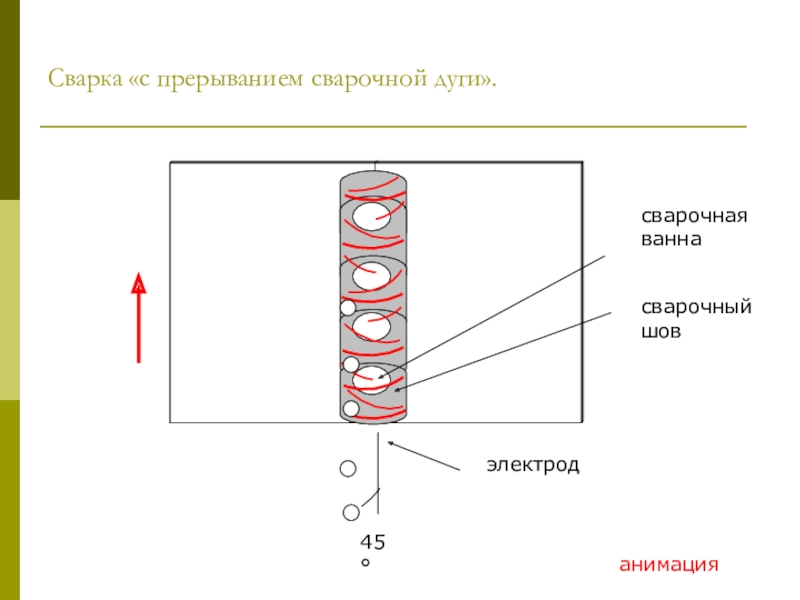

Сварка «с прерыванием сварочной дуги».45°сварочная ваннасварочный шовэлектроданимация
Текст слайда:







Сварка «с прерыванием сварочной дуги».



























45°

сварочная ванна

сварочный шов

электрод

анимация


Слайд 13

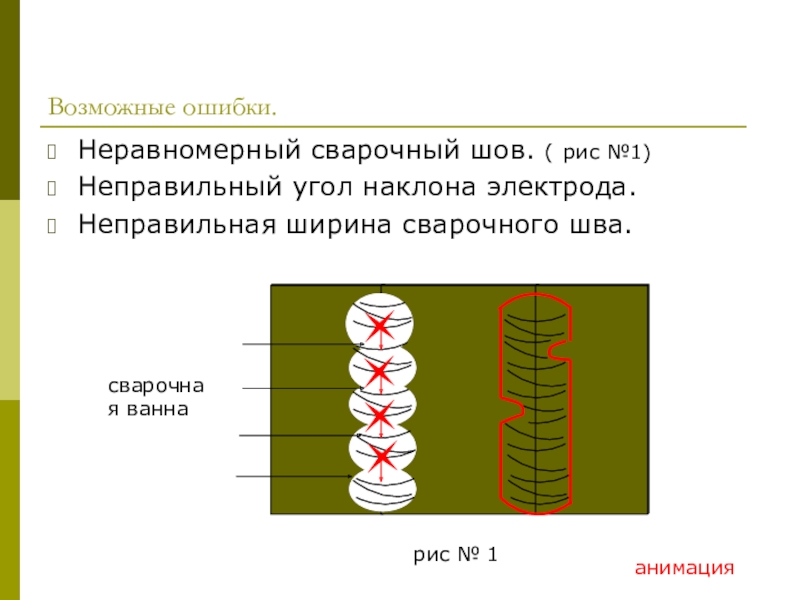

Возможные ошибки.Неравномерный сварочный шов. ( рис №1)Неправильный угол наклона электрода.Неправильная ширина сварочного шва.рис № 1сварочная ваннаанимация
Текст слайда:









Возможные ошибки.

Неравномерный сварочный шов. ( рис №1)
Неправильный угол наклона электрода.
Неправильная ширина сварочного шва.




















рис № 1




















сварочная ванна

анимация


Слайд 15
ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙВ процессе образования сварных соединений в металле шва и зоне термического влияния могут возникать различные
Текст слайда:


ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙ

В процессе образования сварных соединений в металле шва и зоне термического влияния могут возникать различные отклонения от установленных норм и технических требований, приводящие к ухудшению работоспособности сварных конструкций, снижению их эксплуатационной надежности, ухудшению внешнего вида изделия. Такие отклонения называют дефектами.

Все дефекты сварных швов могут быть разделены на три основные группы: • дефекты формы и размеров; • наружные и внутренние макроскопические дефекты; • дефекты микроструктуры.


Слайд 16

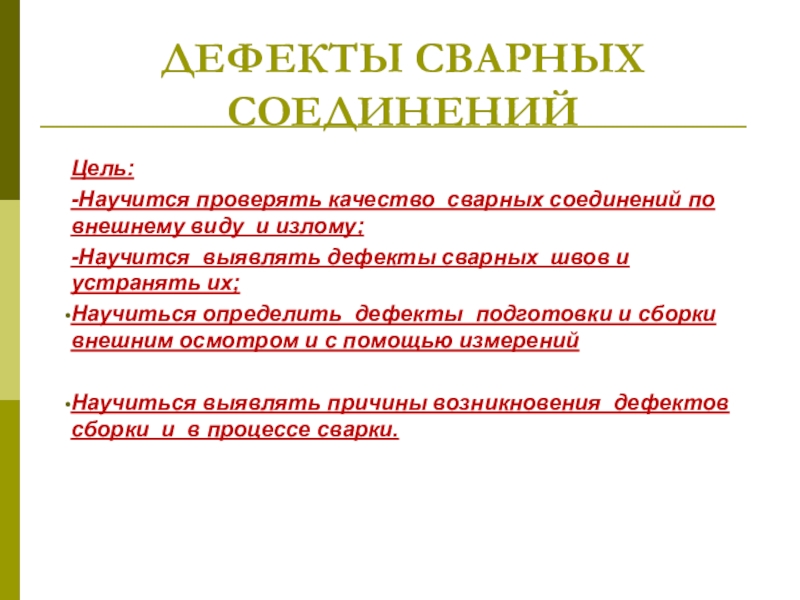

ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙЦель:Научиться определить дефекты подготовки и сборки внешним осмотром и с помощью измеренийНаучиться выявлять причины возникновения
Текст слайда:

ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙ

Цель:

Научиться определить дефекты подготовки и сборки внешним осмотром и с помощью измерений

Научиться выявлять причины возникновения дефектов сборки и в процессе сварки.




















Цель:
-Научится проверять качество сварных соединений по внешнему виду и излому;
-Научится выявлять дефекты сварных швов и устранять их;
Научиться определить дефекты подготовки и сборки внешним осмотром и с помощью измерений

Научиться выявлять причины возникновения дефектов сборки и в процессе сварки.



Слайд 17

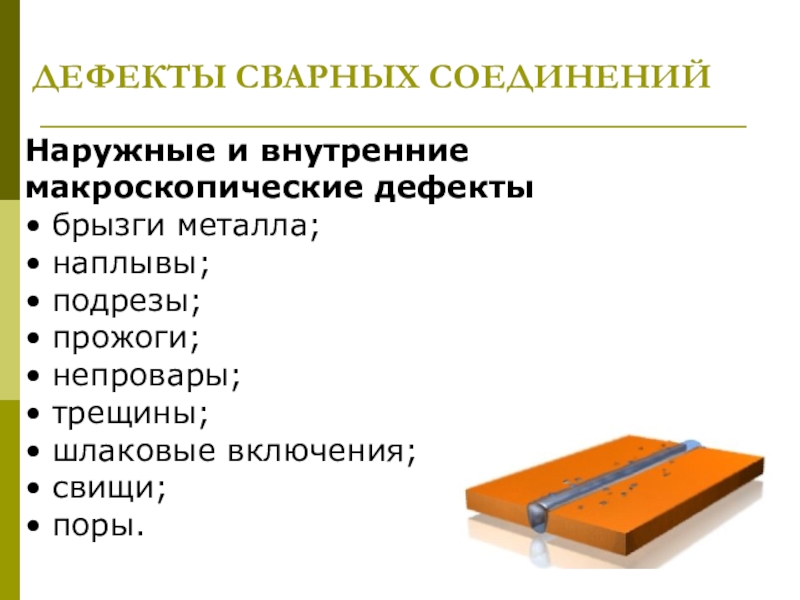

ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙНаружные и внутренние макроскопические дефекты  • брызги металла;  • наплывы;  • подрезы;
Текст слайда:


ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙ

Наружные и внутренние макроскопические дефекты • брызги металла; • наплывы; • подрезы; • прожоги; • непровары; • трещины; • шлаковые включения; • свищи; • поры.


Слайд 18
СодержаниеНаплывыНепроварыШлаковые включенияГазовые порыДефекты микроструктурыПрожогиТрещиныВидеороликВыход
Текст слайда:

Содержание

Наплывы
Непровары
Шлаковые включения
Газовые поры
Дефекты микроструктуры
Прожоги
Трещины
Видеоролик



Выход


Слайд 19
В зависимости от причин возникновения дефекты подразделяются на следующие виды:
Текст слайда:

В зависимости от причин возникновения дефекты подразделяются на следующие виды:


Слайд 20

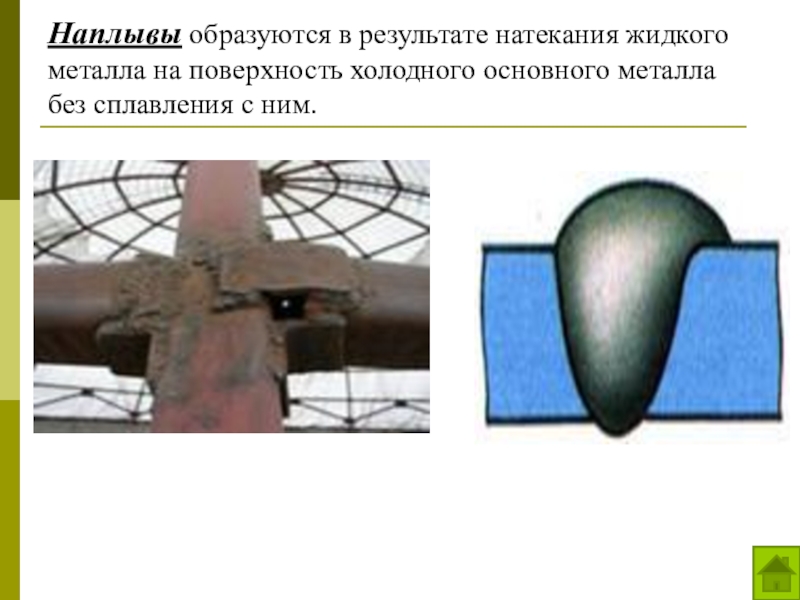

Наплывы образуются в результате натекания жидкого металла на поверхность холодного основного металла без сплавления с ним.
Текст слайда:

Наплывы образуются в результате натекания жидкого металла на поверхность холодного основного металла без сплавления с ним.



Слайд 21
Подрезы представляют собой продолговатые углубления, образовавшиеся в основном металле вдоль края шва.
Текст слайда:

Подрезы представляют собой продолговатые углубления, образовавшиеся в основном металле вдоль края шва.



Слайд 22
Непроваром называют местные несплавления кромок основного металла или несплавление между собой отдельных валиков при многослойной сварке.
Текст слайда:

Непроваром называют местные несплавления кромок основного металла или несплавление между собой отдельных валиков при многослойной сварке.



Слайд 23
Шлаковые включения образуются в результате плохой зачистки кромок детали и поверхности сварочной проволки от оксидов и загрязнений.
Текст слайда:

Шлаковые включения образуются в результате плохой зачистки кромок детали и поверхности сварочной проволки от оксидов и загрязнений.



Слайд 24
Газовые поры появляются в сварных швах при недостаточной полноте удаления газов при кристаллизации металла шва.
Текст слайда:

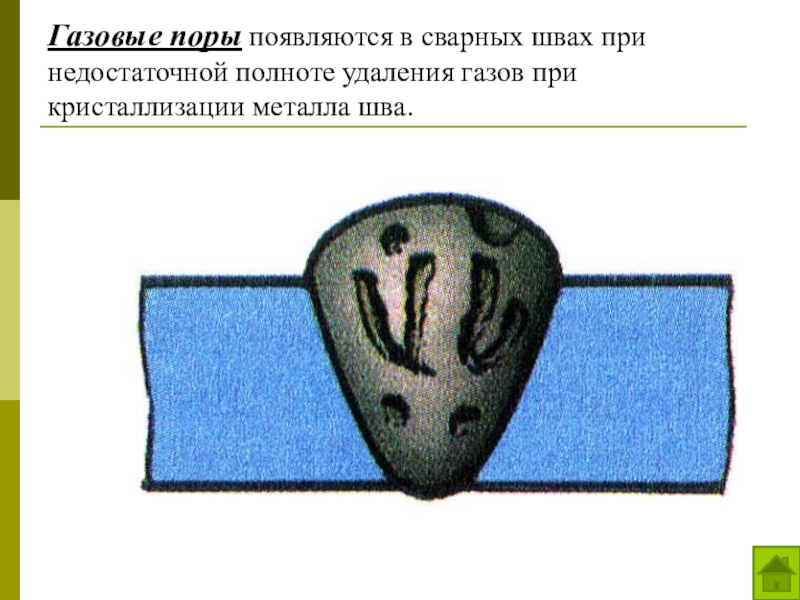

Газовые поры появляются в сварных швах при недостаточной полноте удаления газов при кристаллизации металла шва.



Слайд 25
К дефектам микроструктуры шва и зоны термического влияния относят: повышенное содержание оксидов и различных не металлических включений,
Текст слайда:

К дефектам микроструктуры шва и зоны термического влияния относят: повышенное содержание оксидов и различных не металлических включений, микропоры и микротрещины, крупнозернистость, перегрев, пережог металла.



Слайд 26
Трещины возникают при повышенном содержании углерода, а также примеси серы и фосфора.
Текст слайда:

Трещины возникают при повышенном содержании углерода, а также примеси серы и фосфора.



Слайд 27
Прожоги - это сквозные отверстия в шве, образованные в результате вытекания части металла ванны.
Текст слайда:

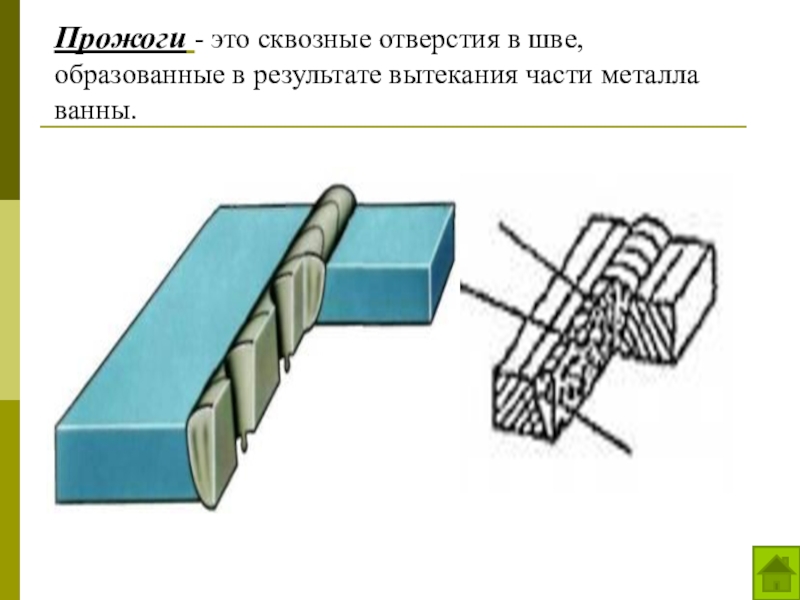

Прожоги - это сквозные отверстия в шве, образованные в результате вытекания части металла ванны.



Слайд 28

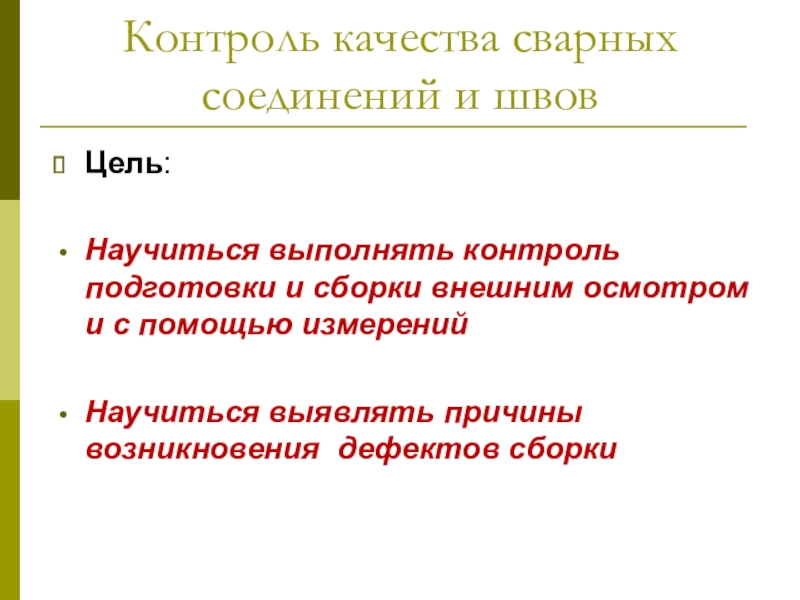

Контроль качества сварных соединений и швовЦель:Научиться выполнять контроль подготовки и сборки внешним осмотром и с помощью измеренийНаучиться
Текст слайда:

Контроль качества сварных соединений и швов

Цель:

Научиться выполнять контроль подготовки и сборки внешним осмотром и с помощью измерений

Научиться выявлять причины возникновения дефектов сборки


Слайд 29

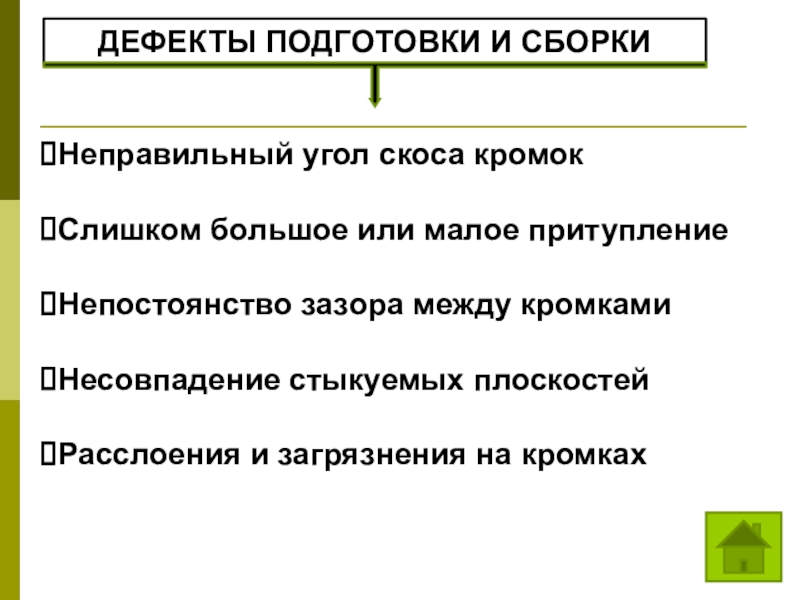

ДЕФЕКТЫ ПОДГОТОВКИ И СБОРКИНеправильный угол скоса кромокСлишком большое или малое притуплениеНепостоянство зазора между кромкамиНесовпадение стыкуемых плоскостейРасслоения и
Текст слайда:

ДЕФЕКТЫ ПОДГОТОВКИ И СБОРКИ

Неправильный угол скоса кромок

Слишком большое или малое притупление

Непостоянство зазора между кромками

Несовпадение стыкуемых плоскостей

Расслоения и загрязнения на кромках





Слайд 30

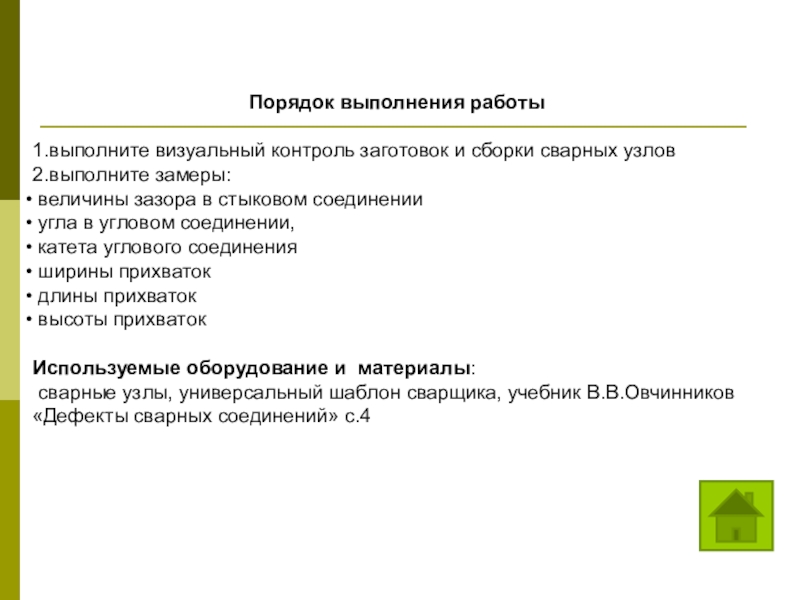

Порядок выполнения работы1.выполните визуальный контроль заготовок и сборки сварных узлов2.выполните замеры: величины зазора в стыковом соединении угла
Текст слайда:



Порядок выполнения работы

1.выполните визуальный контроль заготовок и сборки сварных узлов
2.выполните замеры:
величины зазора в стыковом соединении
угла в угловом соединении,
катета углового соединения
ширины прихваток
длины прихваток
высоты прихваток

Используемые оборудование и материалы:
сварные узлы, универсальный шаблон сварщика, учебник В.В.Овчинников «Дефекты сварных соединений» с.4



Слайд 31

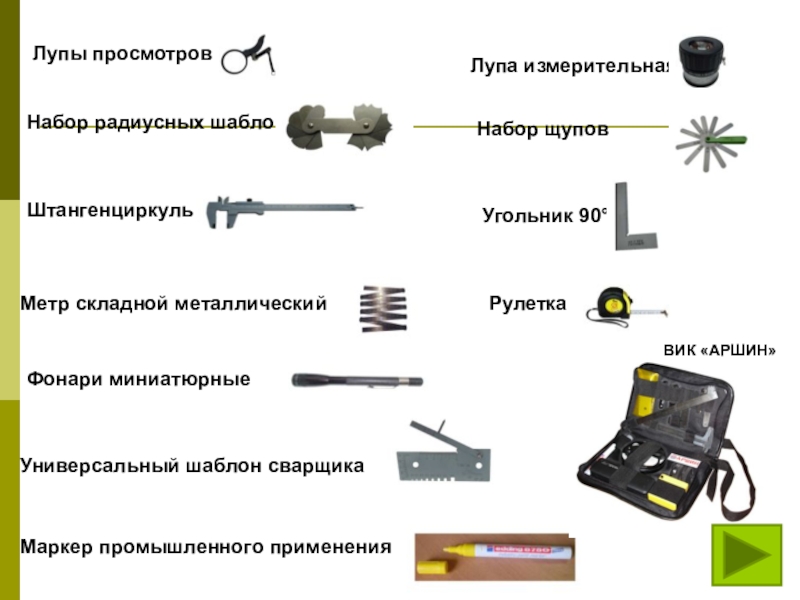

Лупы просмотровыеЛупа измерительнаяНабор радиусных шаблонов Набор щуповШтангенциркульУгольник 90°РулеткаМетр складной металлическийУниверсальный шаблон сварщикаМаркер промышленного применения Фонари миниатюрныеВИК «АРШИН»
Текст слайда:

Лупы просмотровые

Лупа измерительная

Набор радиусных шаблонов

Набор щупов

Штангенциркуль

Угольник 90°

Рулетка

Метр складной металлический

Универсальный шаблон сварщика

Маркер промышленного применения

Фонари миниатюрные

ВИК «АРШИН»



Слайд 32

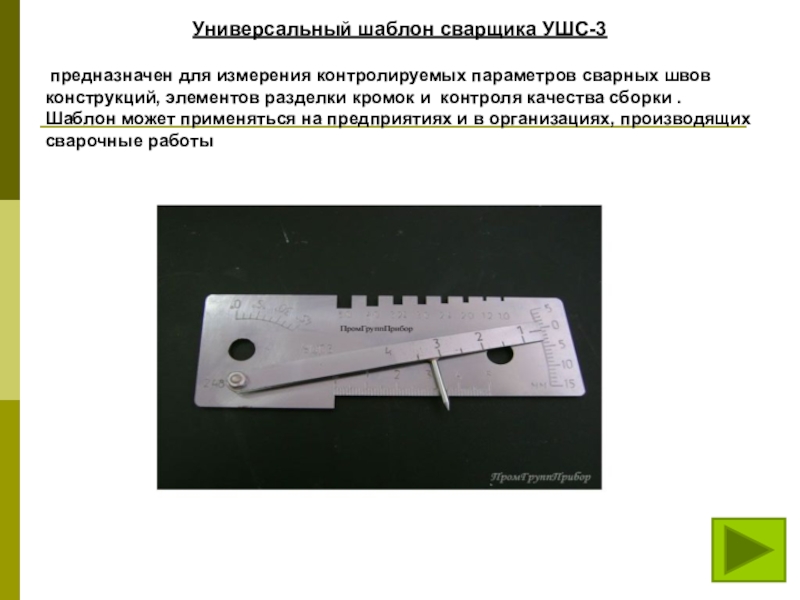

Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров сварных швов конструкций, элементов разделки кромок и контроля
Текст слайда:

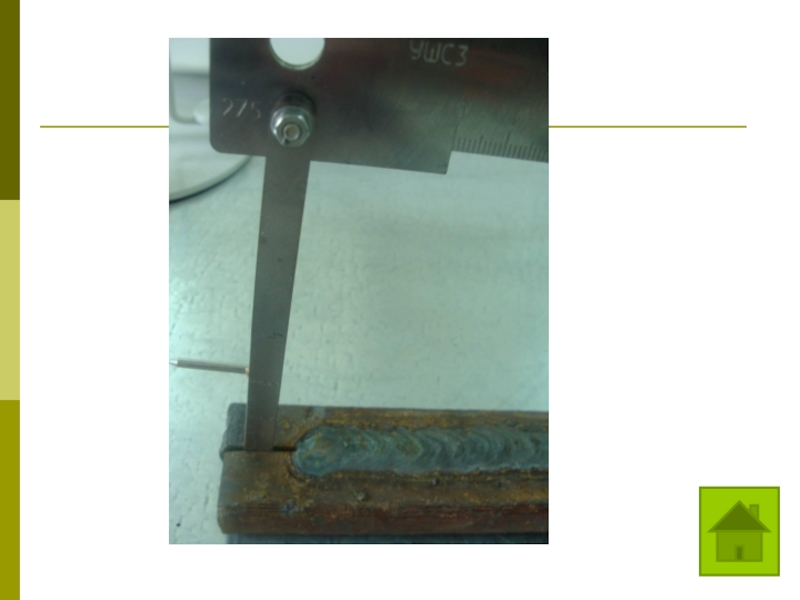

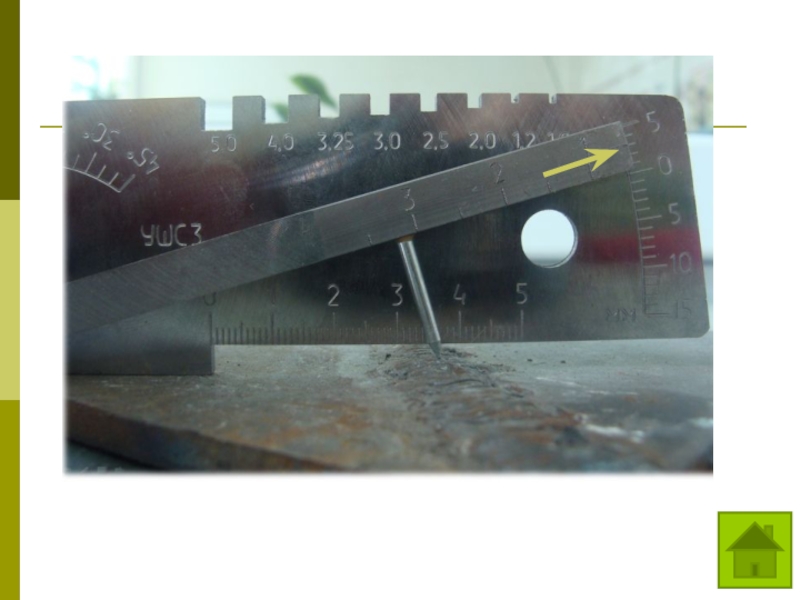

Универсальный шаблон сварщика УШС-3

предназначен для измерения контролируемых параметров сварных швов конструкций, элементов разделки кромок и контроля качества сборки . Шаблон может применяться на предприятиях и в организациях, производящих сварочные работы



Слайд 33

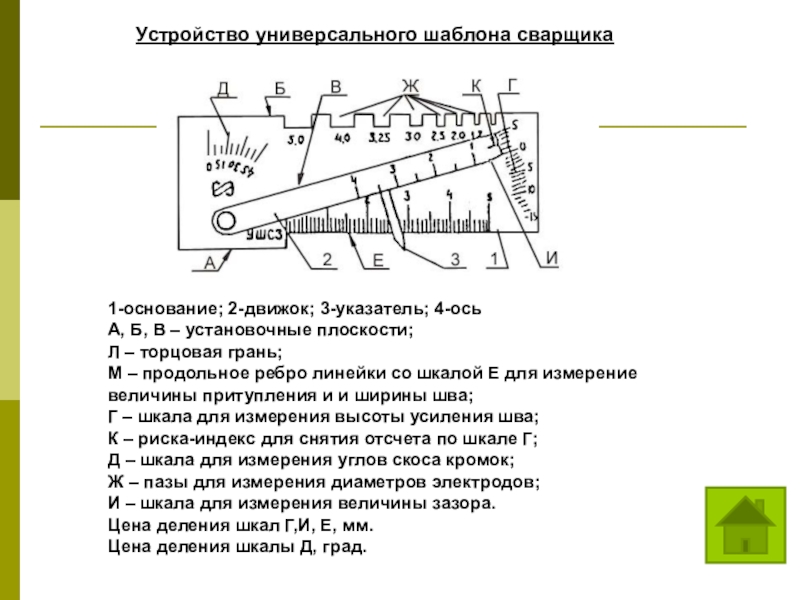

1-основание; 2-движок; 3-указатель; 4-осьА, Б, В – установочные плоскости;Л – торцовая грань;М – продольное ребро линейки со
Текст слайда:

1-основание; 2-движок; 3-указатель; 4-ось
А, Б, В – установочные плоскости;
Л – торцовая грань;
М – продольное ребро линейки со шкалой Е для измерение величины притупления и и ширины шва;
Г – шкала для измерения высоты усиления шва;
К – риска-индекс для снятия отсчета по шкале Г;
Д – шкала для измерения углов скоса кромок;
Ж – пазы для измерения диаметров электродов;
И – шкала для измерения величины зазора.
Цена деления шкал Г,И, Е, мм.
Цена деления шкалы Д, град.

Устройство универсального шаблона сварщика



Слайд 37
Содержание отчета.1 Результаты визуального контроля заготовок и сборки  сварных узлов занесите в табл.1 Табл.2табл.12. Запишите
Текст слайда:

Содержание отчета.
1 Результаты визуального контроля заготовок и сборки сварных узлов занесите в табл.1

Табл.2

табл.1

2. Запишите измеренные параметры в табл.2 и сравните их с допустимыми величинами



Слайд 38
ИСТОЧНИКИ:АНО «Научный Центр внедрения телекоммуникационных технологий «Гражданская сеть»Федеральный центр информационных образовательных ресурсов ФЦИОР - http://fcior.edu.ru/ Сварка и
Текст слайда:

ИСТОЧНИКИ:

АНО «Научный Центр внедрения телекоммуникационных технологий «Гражданская сеть»
Федеральный центр информационных образовательных ресурсов ФЦИОР - http://fcior.edu.ru/
Сварка и резка материалов: Учебное пособие. Ю. В. Казаков, М.Г. Козулин и др.; М.: Академия
Иллюстрированное пособие сварщика. Издательство «Соуэло», Москва, 2000 г.
