Презентация, доклад к уроку: Пробивание и сверление отверстий
Содержание
- 1. Презентация к уроку: Пробивание и сверление отверстий

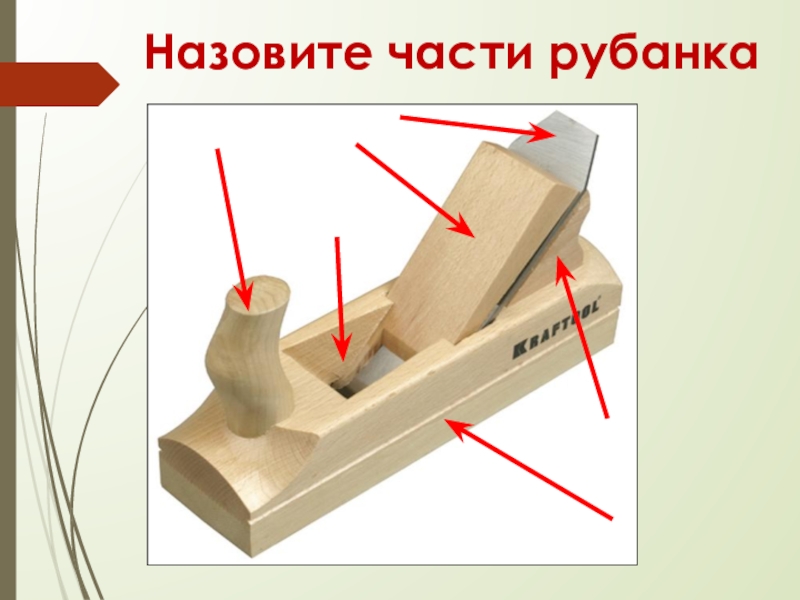

- 2. Назовите части рубанка
- 3. Сверление – это технологическая операция получения отверстия с помощью сверла, путем снятия стружки.

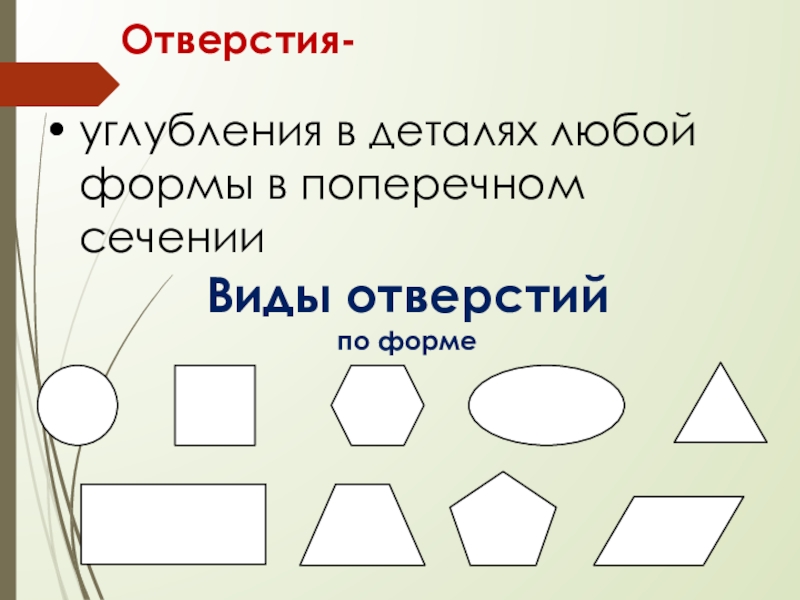

- 4. Отверстия-углубления в деталях любой формы в поперечном сеченииВиды отверстий по форме

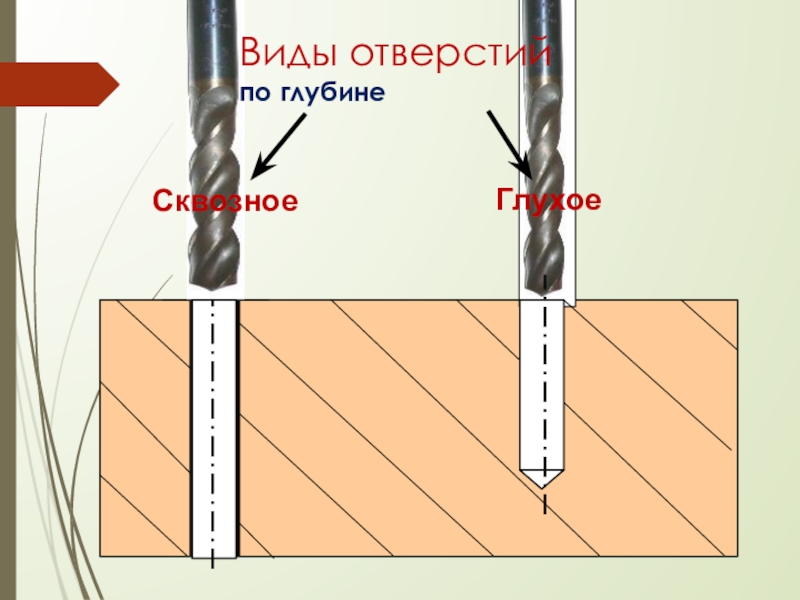

- 5. Сквозное Глухое Виды отверстий по глубине

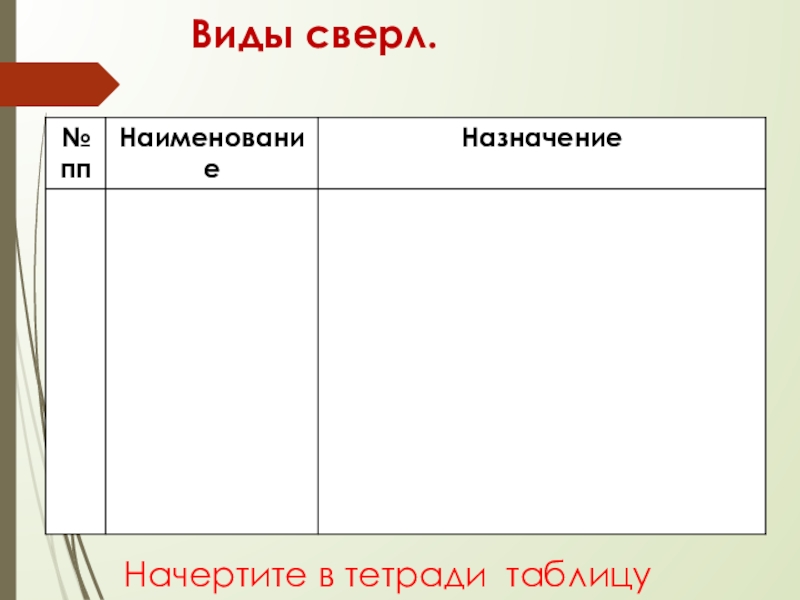

- 6. Виды сверл. Начертите в тетради таблицу

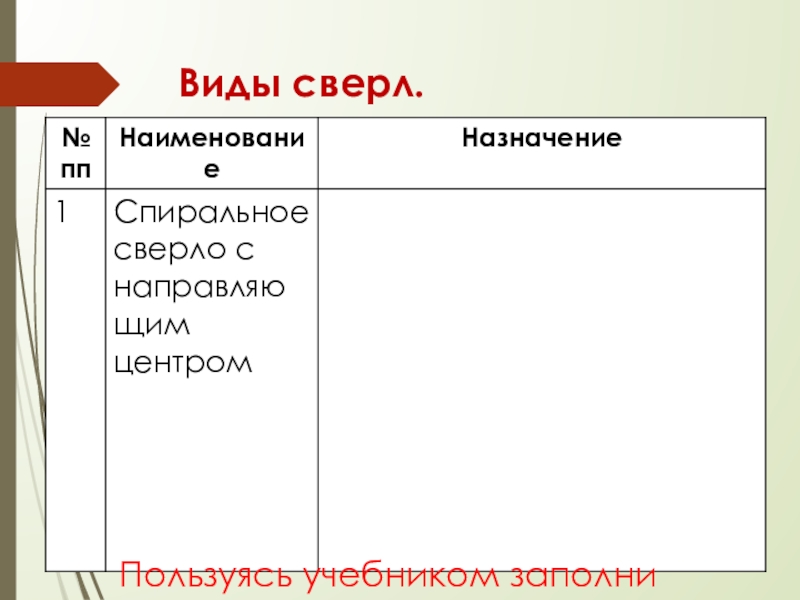

- 7. Виды сверл. Пользуясь учебником заполни таблицу

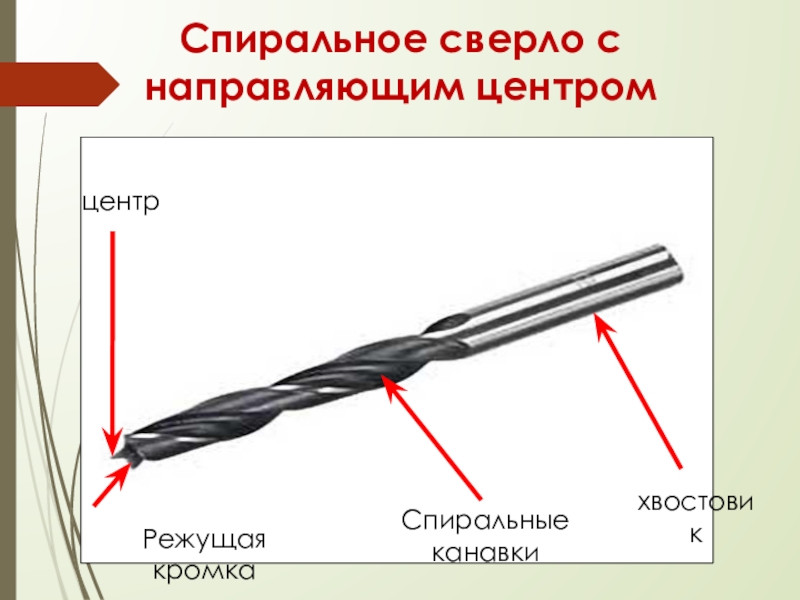

- 8. Спиральное сверло с направляющим центромцентрСпиральные канавкихвостовикРежущая кромка
- 9. Виды сверл. для точного сверления поперёк волокон древесины Пользуясь учебником заполни таблицуЦентровое перовое сверло
- 10. Центровое перовое сверло ХвостовикЦентрПодрезательРежущая кромка
- 11. Виды сверл. для точного сверления поперёк волокон

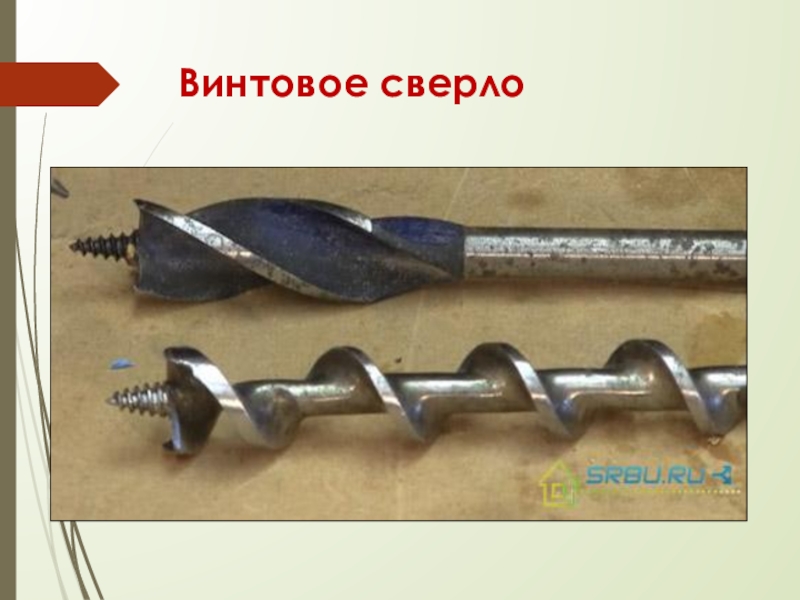

- 12. Винтовое сверло

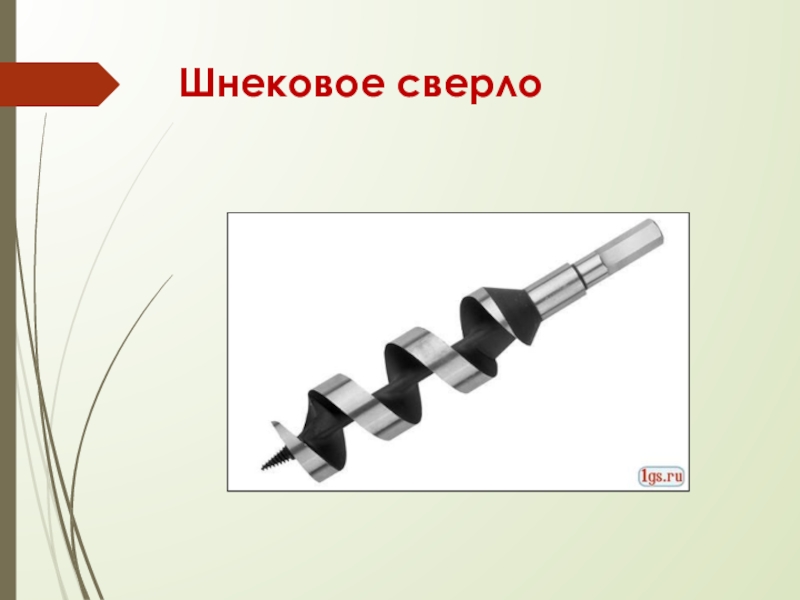

- 13. Шнековое сверло
- 14. Виды сверл. для точного сверления поперёк волокон
- 15. Виды сверл. Пользуясь учебником заполни таблицу

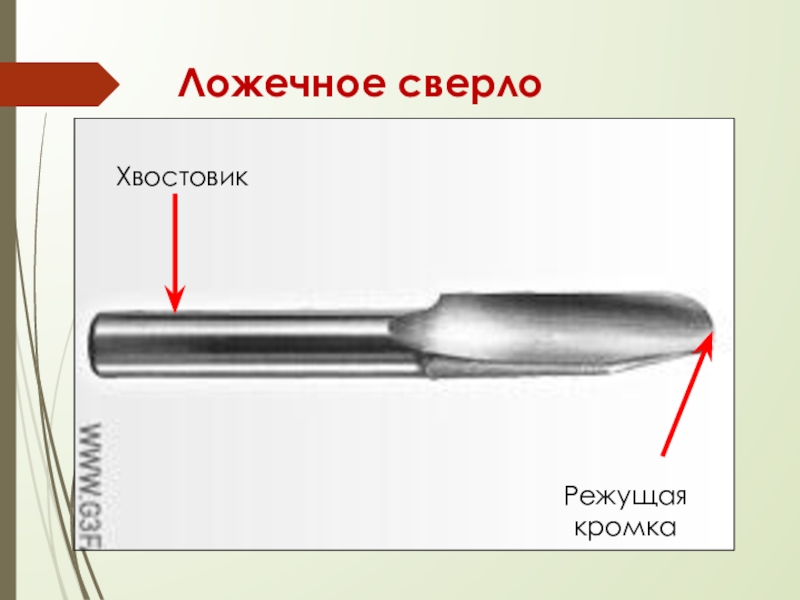

- 16. Ложечное сверлоРежущая кромкаХвостовик
- 17. Виды сверл. для сверления вдоль волокон древесины Пользуясь учебником заполни таблицуСпиральное сверло
- 18. Спиральное сверлохвостовикСпиральные канавкиРежущая кромкаРежущая кромка
- 19. Виды сверл. для сверления вдоль волокон древесины для сверления любых отверстий Пользуясь учебником заполни таблицу
- 20. Элементы сверла. для крепления в патроне для
- 21. Ручные инструменты для сверленияБуравчик Коловорот Дрель с закрытой передачей Дрель с открытой передачей

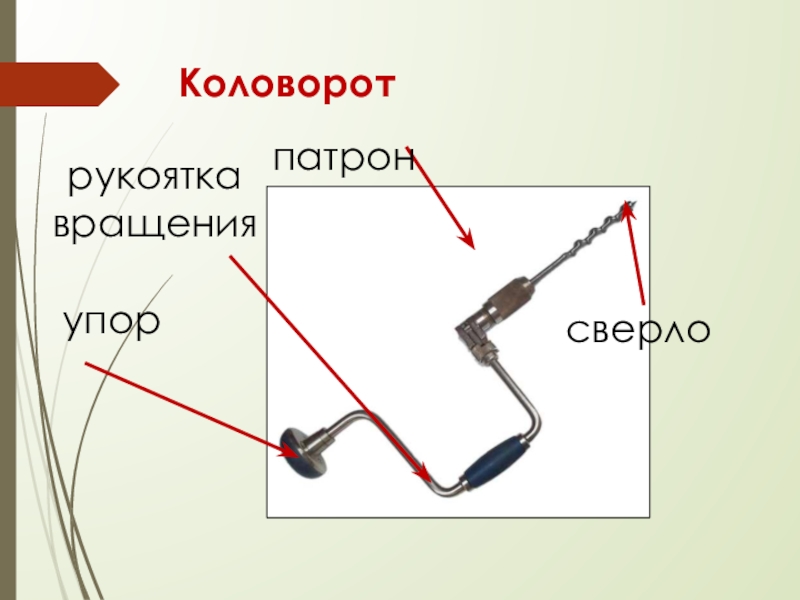

- 22. Коловоротупоррукоятка вращенияпатронсверло
- 23. Дрель рукоятка вращенияупоррукоятка захватапатрон
- 24. Приёмы сверления коловоротом
- 25. Правила безопасной работы1. Надежно закреплять заготовку и
- 26. 1. При сверлении надёжно закрепляй заготовку и
- 27. 2. Надёжно, без перекоса закрепляй сверло в
- 28. 3. Ручку коловорота или дрели вращать свободно,
- 29. Правила безопасной работы: проверь свои знанияВ
- 30. Практическая работа: «Подставка для сверл»Разметить заготовку размерами
- 31. Слайд 31
- 32. Вопросы для закрепления материала.Что называют отверстиями?Какие виды

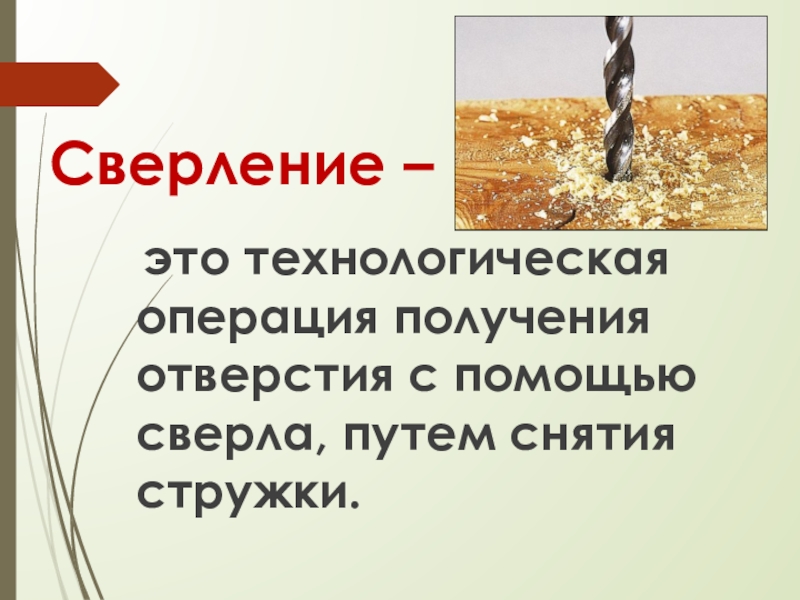

Слайд 3Сверление –
это технологическая операция получения отверстия с помощью сверла,

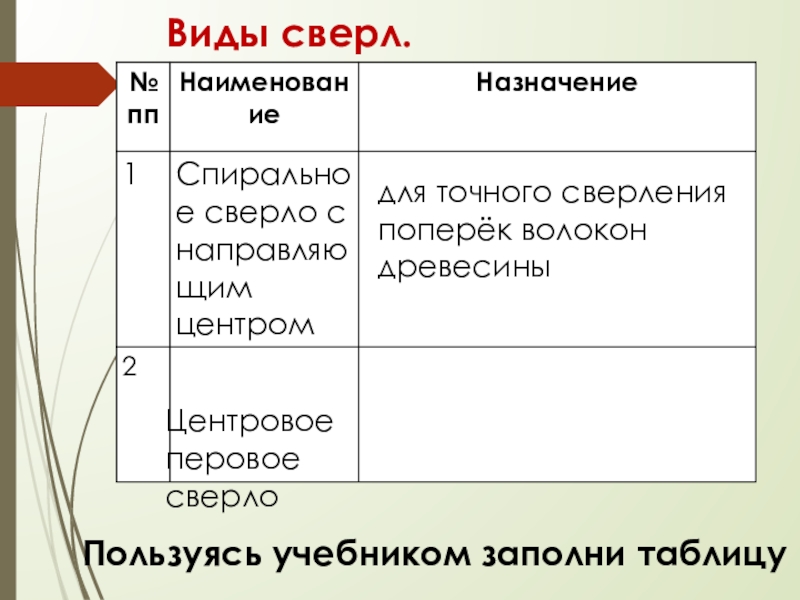

Слайд 9Виды сверл.
для точного сверления поперёк волокон древесины
Пользуясь учебником заполни
Центровое перовое сверло
Слайд 11Виды сверл.
для точного сверления поперёк волокон древесины
для сверления неглубоких
Пользуясь учебником заполни таблицу
Винтовые свёрла
Слайд 14Виды сверл.
для точного сверления поперёк волокон древесины
для сверления неглубоких
для сверления глубоких отверстий
Пользуясь учебником заполни таблицу
Слайд 17Виды сверл.
для сверления вдоль волокон древесины
Пользуясь учебником заполни таблицу
Спиральное

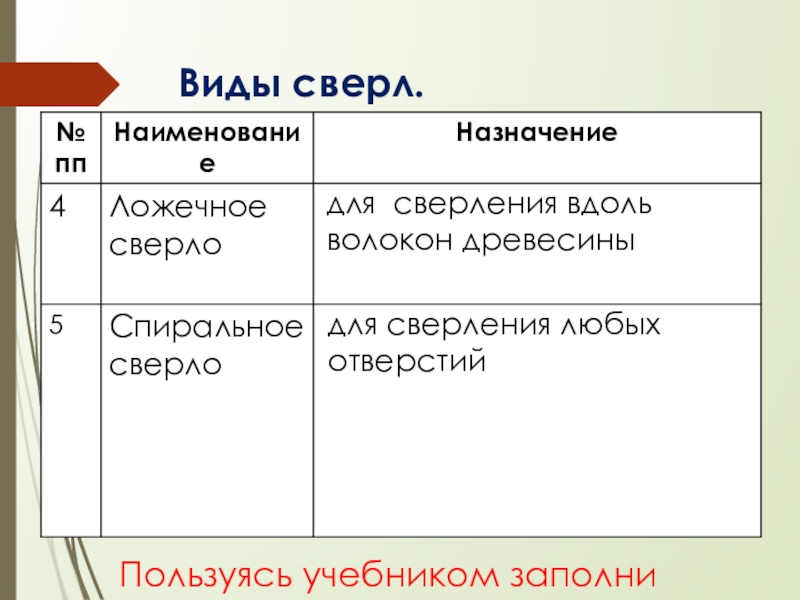

Слайд 19Виды сверл.
для сверления вдоль волокон древесины
для сверления любых отверстий
Пользуясь учебником заполни таблицу

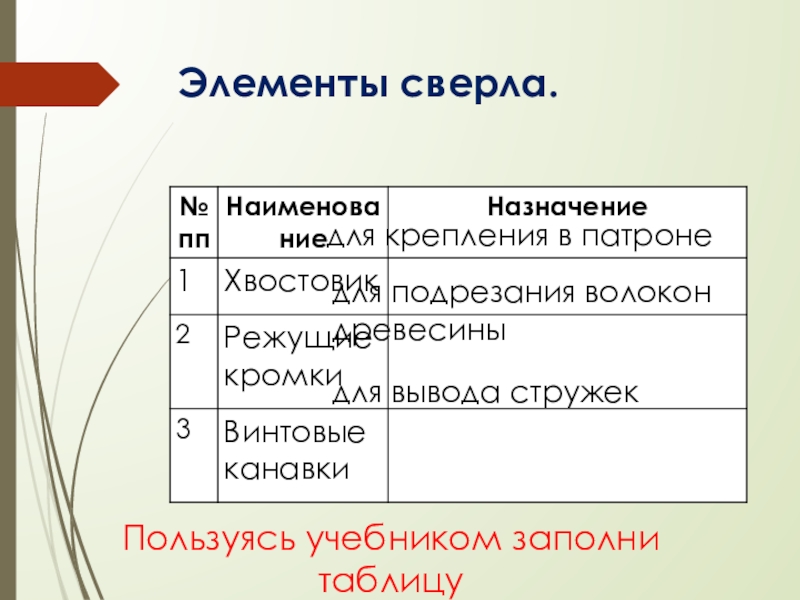

Слайд 20Элементы сверла.
для крепления в патроне
для подрезания волокон древесины
для
Пользуясь учебником заполни таблицу

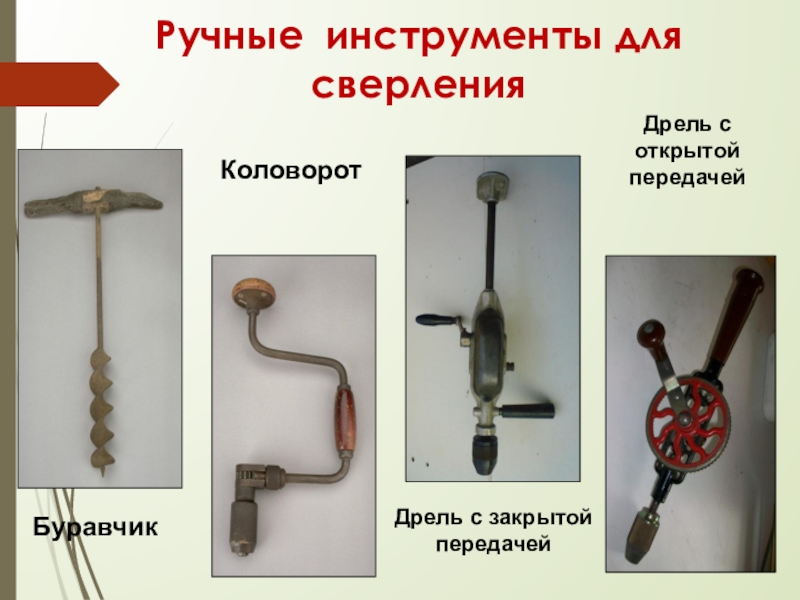

Слайд 21Ручные инструменты для сверления
Буравчик
Коловорот
Дрель с закрытой передачей
Дрель с
Слайд 25Правила безопасной работы
1. Надежно закреплять заготовку и подкладную доску на верстаке.
2.
3. Ручку дрели и коловорота вращать плавно, без рывков.
4. Дрель и коловорот класть на верстак сверлом от себя.
Слайд 261. При сверлении надёжно закрепляй заготовку и подкладочную доску на верстаке,
Правила безопасной работы:
проверь свои знания
А – отверстие придётся пересверливать
Б – могут получится неровные края отверстия на заготовке и на выходе сверло просверлит крышку верстака
В – затупится режущая кромка сверла
Подумай!!!
Правильно
Подумай!!!
Закрепление заготовки при горизонтальном сверлении

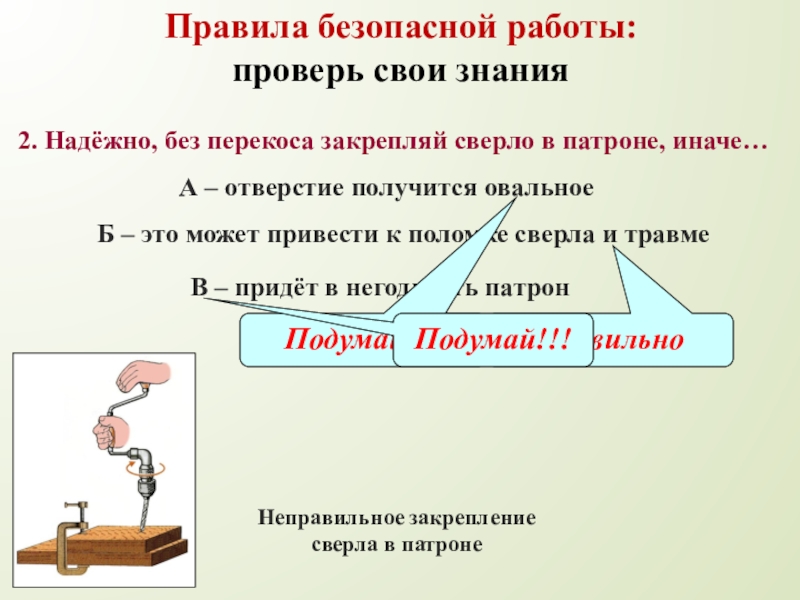

Слайд 272. Надёжно, без перекоса закрепляй сверло в патроне, иначе…
А – отверстие
Б – это может привести к поломке сверла и травме
В – придёт в негодность патрон
Подумай!!!
Правильно
Подумай!!!
Неправильное закрепление сверла в патроне
Правила безопасной работы:
проверь свои знания
Слайд 283. Ручку коловорота или дрели вращать свободно, без больших усилий, иначе…
А
Б – поломается сверло
В – отверстие будет просверлено не по метке
Подумай!!!
Правильно
Подумай!!!
Закрепление заготовки при вертикальном сверлении
Правила безопасной работы:
проверь свои знания

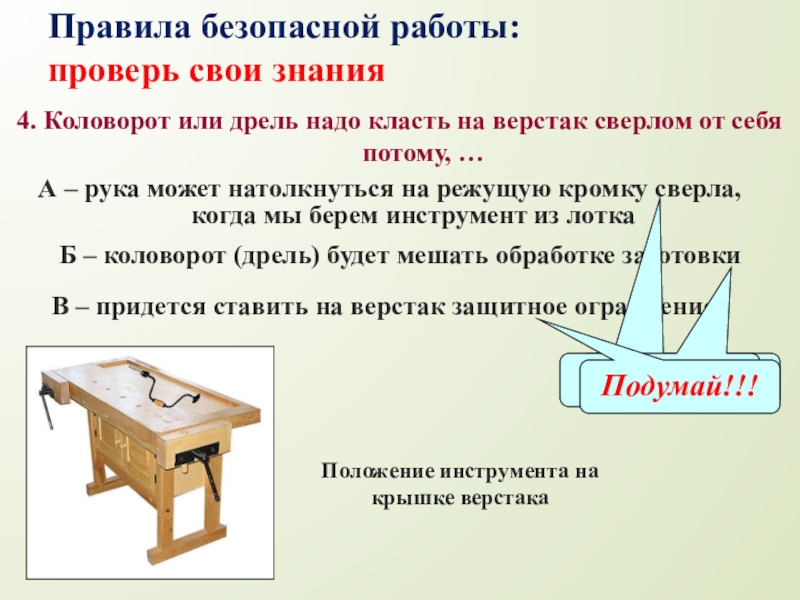

Слайд 29Правила безопасной работы:
проверь свои знания
В – придется ставить на верстак
А – рука может натолкнуться на режущую кромку сверла, когда мы берем инструмент из лотка
Б – коловорот (дрель) будет мешать обработке заготовки
Правильно
Подумай!!!
Подумай!!!
4. Коловорот или дрель надо класть на верстак сверлом от себя потому, …
Положение инструмента на крышке верстака

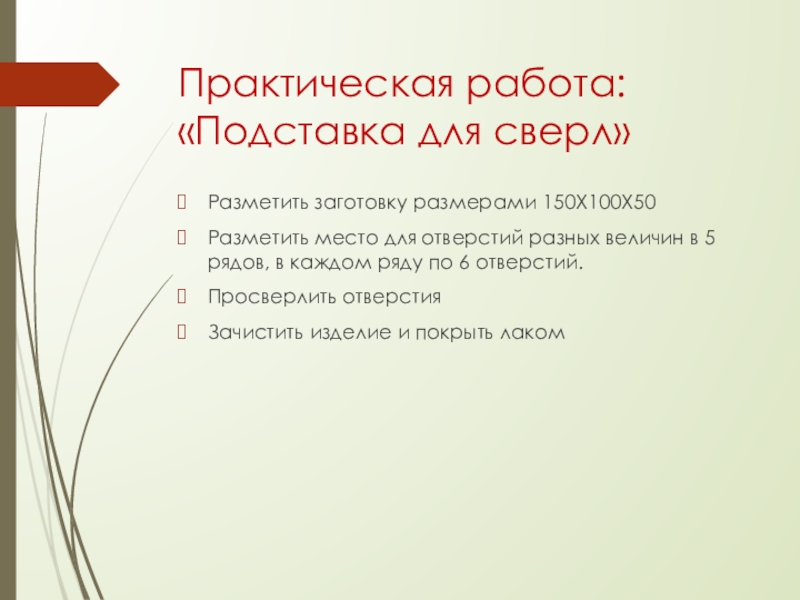

Слайд 30Практическая работа: «Подставка для сверл»
Разметить заготовку размерами 150Х100Х50
Разметить место для отверстий
Просверлить отверстия
Зачистить изделие и покрыть лаком
Слайд 32Вопросы для закрепления материала.
Что называют отверстиями?
Какие виды отверстий вы знаете?
Какие виды
Как определить диаметр сверла?
Чем отличается коловорот от дрели?
Для какой цели при сверлении отверстия под заготовку подкладывают доску?
Для чего используют струбцину?
