Презентация, доклад к уроку по технологии в 5 классе на тему геометрические построения

Содержание

Тема занятия: «Простейшие геометрические построения: деление отрезков, углов и окружностей на равные части. Нахождение центра дуги» Цель занятия: Образовательная: - приобщение учащихся к графической культуре, освоение правил и приемов выполнения геометрических построений с помощью

Слайд 1

ГЕОМЕТРИЧЕСКИЕ


ПОСТРОЕНИЯ



ГЕОМЕТРИЧЕСКИЕ      ПОСТРОЕНИЯ

Слайд 2
Тема занятия: «Простейшие геометрические построения: деление отрезков, углов и окружностей

на равные части. Нахождение центра дуги»
Цель занятия:
Образовательная: - приобщение учащихся к графической культуре, освоение правил и приемов выполнения геометрических построений с помощью чертежных инструментов; расширить знания обучающихся о способах геометрических построений, применяемые при выполнении чертежей деталей, изделий. Развивающая:- овладение учащимися графического языка техники и способность применять полученные знания для решения практических и графических задач с творческим содержанием ; формирование навыков работы чертёжным инструментом; самоконтроля при выполнение геометрических построений. Развивать у обучающихся глазомер, аккуратность при выполнении работы. Воспитательная: - воспитывать культуры труда, аккуратность, внимательность, трудолюбие, творческое отношение к труду; формирование навыков самостоятельной работы.

Тема занятия: «Простейшие геометрические построения: деление отрезков, углов и окружностей на равные части. Нахождение центра дуги»

Слайд 3
Давайте вспомним:
1.Какой инструмент и принадлежности применяются для выполнения графических работ?
2.

Что такое чертёж, эскиз, технический рисунок?
3. Что называется отрезком?
4. Что называется лучом?
5. Какие линии называются параллельными?
6. Какие вы знаете виды углов?
7. Сколько градусов составляет окружность?
8. Какие вы знаете геометрические фигуры?
9. Какое назначение имеет штрихпунктирная тонкая линия?


Давайте вспомним: 1.Какой инструмент и принадлежности применяются для выполнения графических работ?2. Что такое чертёж, эскиз, технический рисунок?3.

Слайд 4 Выполнение графических работ

с помощью чертёжных инструментов:
- деление отрезка на равные части;
- деление угла и дуги на равные части;
- деление окружностей на равные части;
- нахождение центра дуги;
- создание орнамента.

Выполнение графических работ

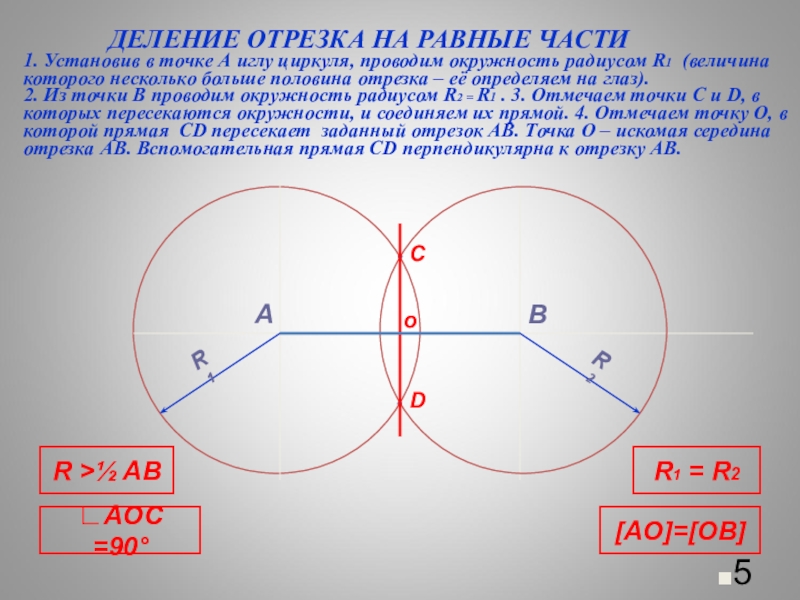

Слайд 5 ДЕЛЕНИЕ ОТРЕЗКА НА РАВНЫЕ

ЧАСТИ 1. Установив в точке А иглу циркуля, проводим окружность радиусом R1 (величина которого несколько больше половина отрезка – её определяем на глаз). 2. Из точки В проводим окружность радиусом R2 = R1 . 3. Отмечаем точки C и D, в которых пересекаются окружности, и соединяем их прямой. 4. Отмечаем точку О, в которой прямая CD пересекает заданный отрезок АВ. Точка О – искомая середина отрезка АВ. Вспомогательная прямая CD перпендикулярна к отрезку АВ.


А

В

С



R >½ AB



D

o

R1

R2

R1 = R2

∟AOC =90°

[AO]=[OB]

ДЕЛЕНИЕ ОТРЕЗКА НА РАВНЫЕ ЧАСТИ 1. Установив в точке А

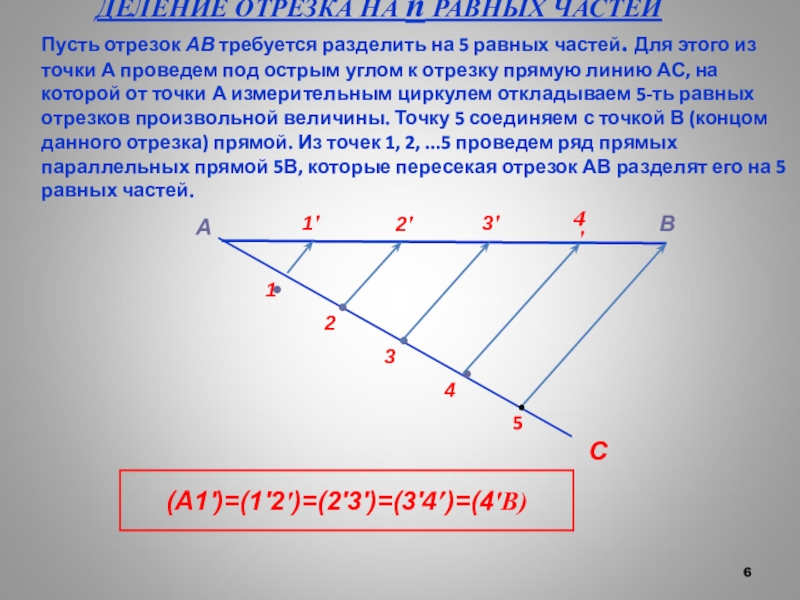

Слайд 6 ДЕЛЕНИЕ ОТРЕЗКА

НА n РАВНЫХ ЧАСТЕЙ Пусть отрезок АВ требуется разделить на 5 равных частей. Для этого из точки А проведем под острым углом к отрезку прямую линию АС, на которой от точки А измерительным циркулем откладываем 5-ть равных отрезков произвольной величины. Точку 5 соединяем с точкой В (концом данного отрезка) прямой. Из точек 1, 2, ...5 проведем ряд прямых параллельных прямой 5В, которые пересекая отрезок АВ разделят его на 5 равных частей.


А

В

С





1

2

4

3

2'

1'

3'

4'

(А1′)=(1'2′)=(2'3′)=(3′4′)=(4′В)

5



ДЕЛЕНИЕ ОТРЕЗКА НА n РАВНЫХ ЧАСТЕЙ

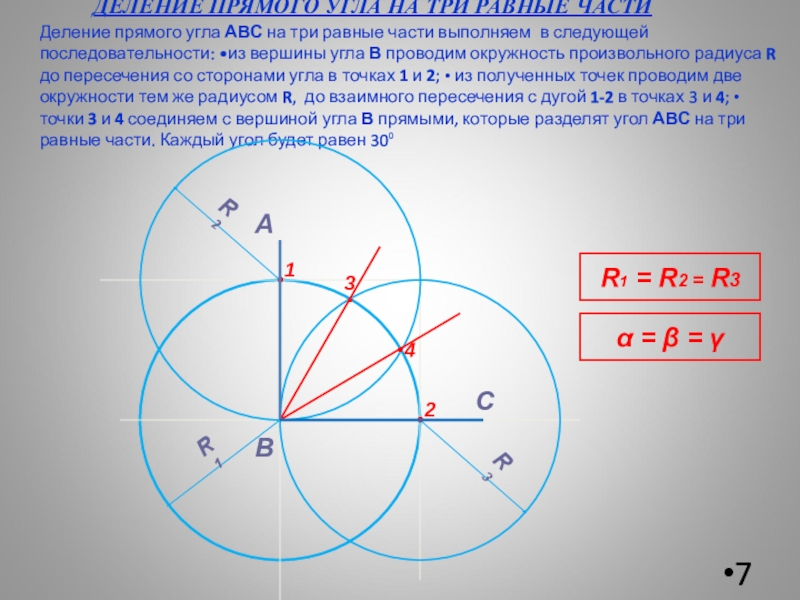

Слайд 7 ДЕЛЕНИЕ ПРЯМОГО УГЛА НА ТРИ РАВНЫЕ ЧАСТИ Деление

прямого угла АВС на три равные части выполняем в следующей последовательности: •из вершины угла В проводим окружность произвольного радиуса R до пересечения со сторонами угла в точках 1 и 2; • из полученных точек проводим две окружности тем же радиусом R,  до взаимного пересечения с дугой 1-2 в точках 3 и 4; • точки 3 и 4 соединяем с вершиной угла В прямыми, которые разделят угол АВС на три равные части. Каждый угол будет равен 30⁰

А

В


R1

R3

R1 = R2 = R3

α = β = γ

С




1

2



R2


3

4

ДЕЛЕНИЕ ПРЯМОГО УГЛА НА ТРИ РАВНЫЕ ЧАСТИ Деление прямого

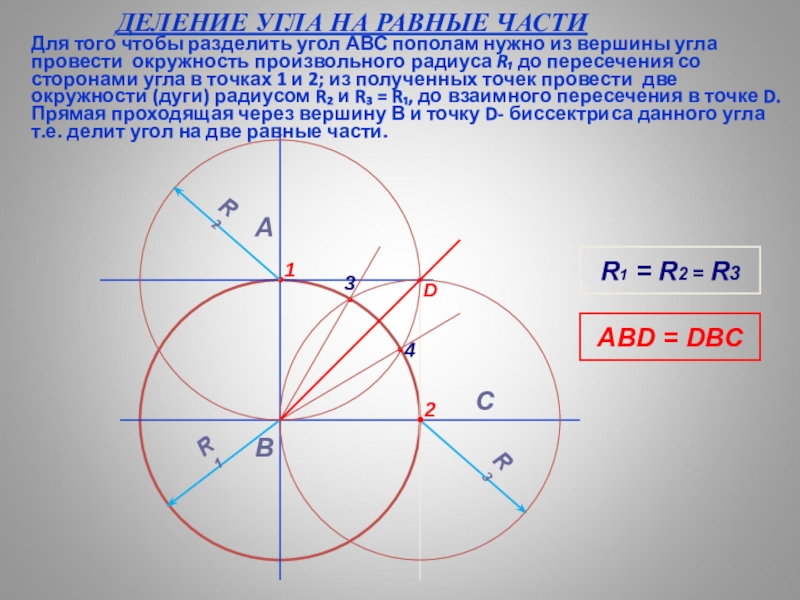

Слайд 8

ДЕЛЕНИЕ УГЛА НА РАВНЫЕ ЧАСТИ Для того чтобы разделить угол АВС пополам нужно из вершины угла провести окружность произвольного радиуса R₁ до пересечения со сторонами угла в точках 1 и 2; из полученных точек провести две окружности (дуги) радиусом R₂ и R₃ = R₁, до взаимного пересечения в точке D. Прямая проходящая через вершину В и точку D- биссектриса данного угла т.е. делит угол на две равные части.


А

В



R1

R3

R1 = R2 = R3

ABD = DBC

С




1

2



R2


3

4

D


Слайд 9

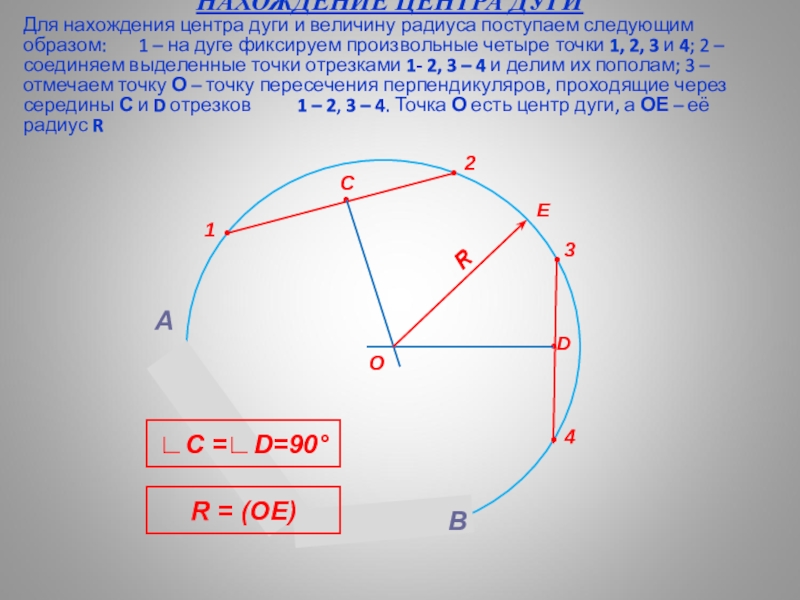

НАХОЖДЕНИЕ ЦЕНТРА ДУГИ Для нахождения центра дуги и величину радиуса поступаем следующим образом: 1 – на дуге фиксируем произвольные четыре точки 1, 2, 3 и 4; 2 – соединяем выделенные точки отрезками 1- 2, 3 – 4 и делим их пополам; 3 – отмечаем точку О – точку пересечения перпендикуляров, проходящие через середины С и D отрезков 1 – 2, 3 – 4. Точка О есть центр дуги, а ОЕ – её радиус R




А

В





1

3

2

4



D

C

O

E

R

R = (OE)

∟C =∟D=90°

НАХОЖДЕНИЕ ЦЕНТРА

Слайд 10

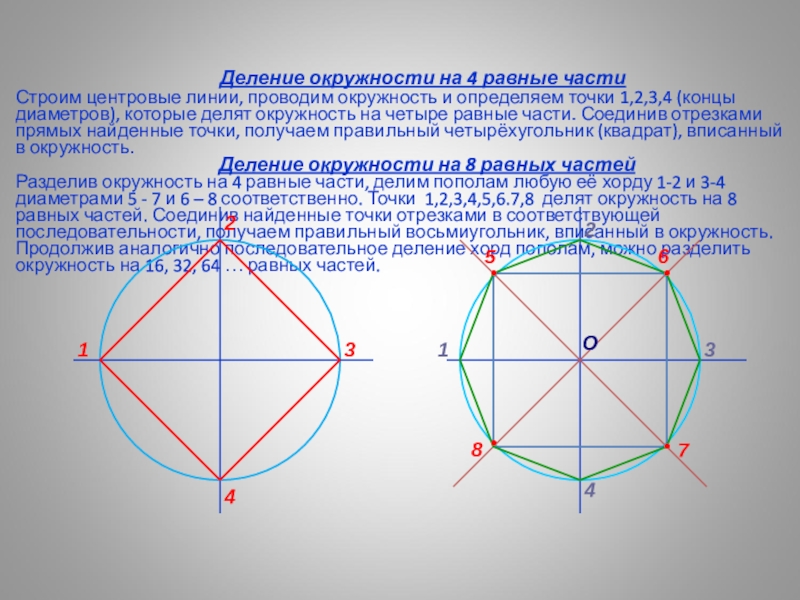

Деление окружности на 4 равные части Строим центровые линии, проводим окружность и определяем точки 1,2,3,4 (концы диаметров), которые делят окружность на четыре равные части. Соединив отрезками прямых найденные точки, получаем правильный четырёхугольник (квадрат), вписанный в окружность. Деление окружности на 8 равных частей Разделив окружность на 4 равные части, делим пополам любую её хорду 1-2 и 3-4 диаметрами 5 - 7 и 6 – 8 соответственно. Точки 1,2,3,4,5,6.7,8 делят окружность на 8 равных частей. Соединив найденные точки отрезками в соответствующей последовательности, получаем правильный восьмиугольник, вписанный в окружность. Продолжив аналогично последовательное деление хорд пополам, можно разделить окружность на 16, 32, 64 … равных частей.




1

2

3

4

5

1

2

3

4

6

7

8





О

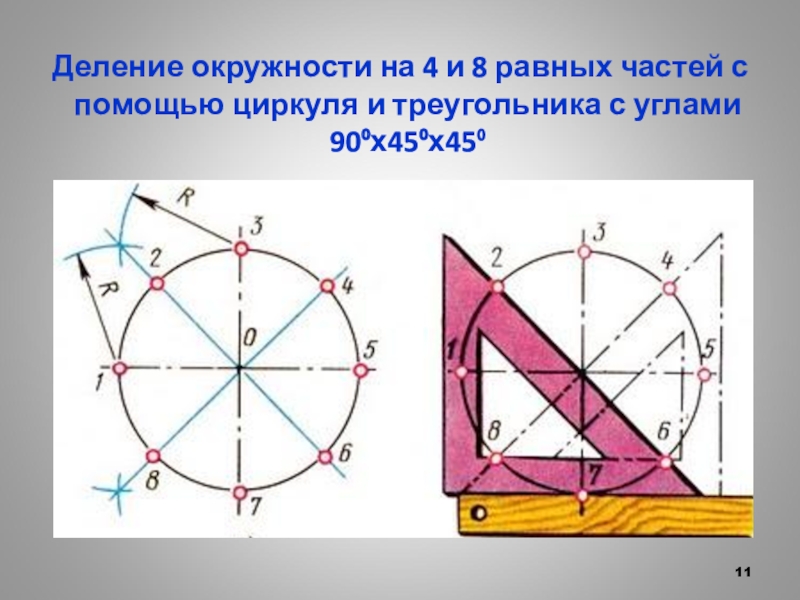

Слайд 11
Деление окружности на 4 и 8 равных частей с

помощью циркуля и треугольника с углами 90⁰х45⁰х45⁰


Деление окружности на 4 и 8 равных частей с помощью циркуля и треугольника с углами

Слайд 12

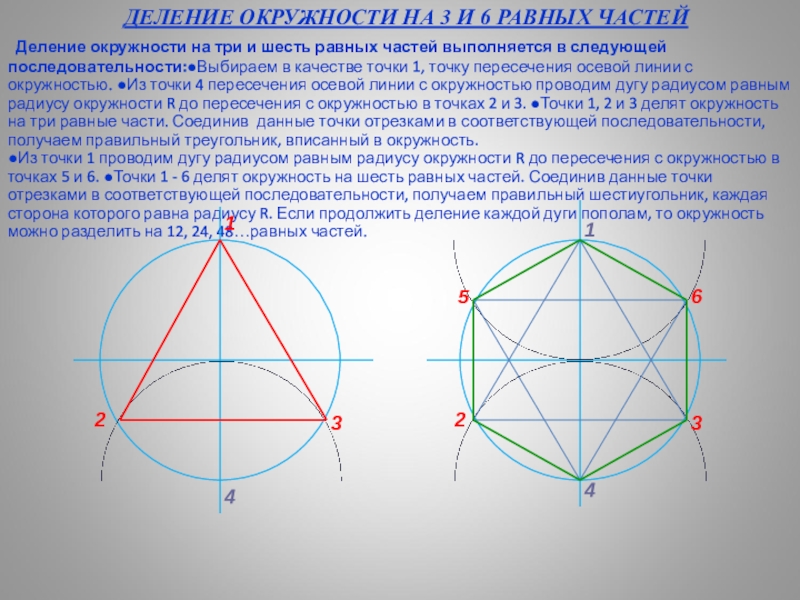

ДЕЛЕНИЕ ОКРУЖНОСТИ НА 3 И 6 РАВНЫХ ЧАСТЕЙ
Деление окружности на три и шесть равных частей выполняется в следующей последовательности:●Выбираем в качестве точки 1, точку пересечения осевой линии с окружностью. ●Из точки 4 пересечения осевой линии с окружностью проводим дугу радиусом равным радиусу окружности R до пересечения с окружностью в точках 2 и 3. ●Точки 1, 2 и 3 делят окружность на три равные части. Соединив данные точки отрезками в соответствующей последовательности, получаем правильный треугольник, вписанный в окружность. ●Из точки 1 проводим дугу радиусом равным радиусу окружности R до пересечения с окружностью в точках 5 и 6. ●Точки 1 - 6 делят окружность на шесть равных частей. Соединив данные точки отрезками в соответствующей последовательности, получаем правильный шестиугольник, каждая сторона которого равна радиусу R. Если продолжить деление каждой дуги пополам, то окружность можно разделить на 12, 24, 48…равных частей.




1


4

2

3




1

4

2

3

5

6

ДЕЛЕНИЕ ОКРУЖНОСТИ НА 3 И 6

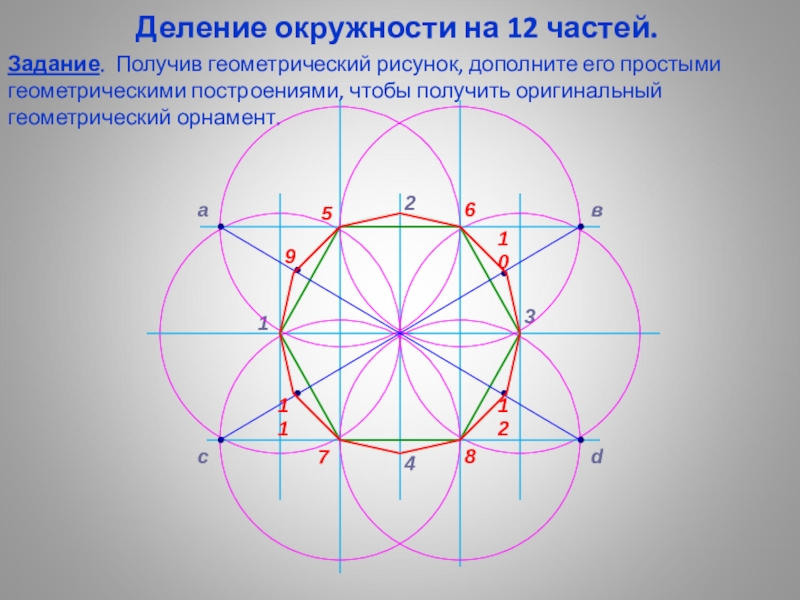

Слайд 13 Деление окружности на

12 частей.
Задание. Получив геометрический рисунок, дополните его простыми геометрическими построениями, чтобы получить оригинальный геометрический орнамент.



1

2

3

4

а

с

в

d

5

6

7

8















9

10

11

12

Деление окружности на 12 частей.Задание. Получив геометрический рисунок, дополните

Слайд 14
Деление окружности на 3 равные части с помощью циркуля, угольника

и линейки


Деление окружности на 3 равные части с помощью циркуля, угольника и линейки

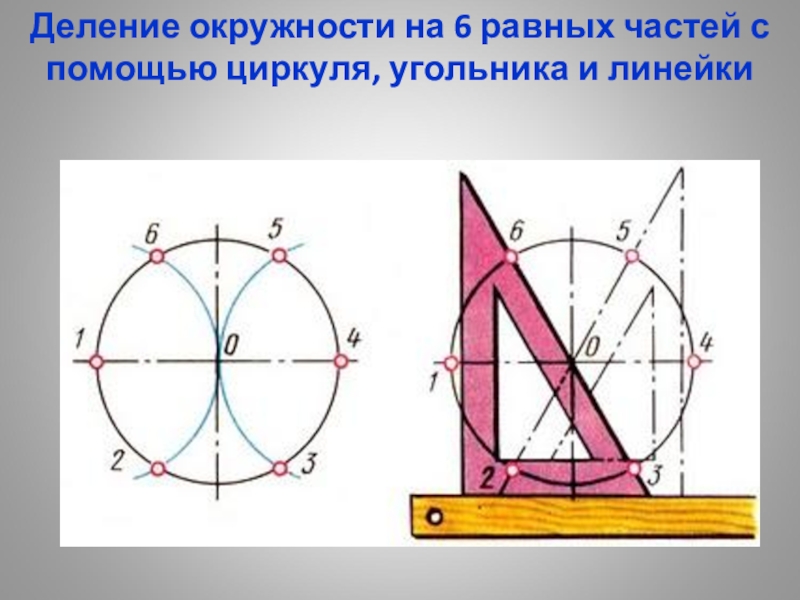

Слайд 15Деление окружности на 6 равных частей с помощью циркуля, угольника и

линейки


Деление окружности на 6 равных частей с помощью циркуля, угольника и линейки

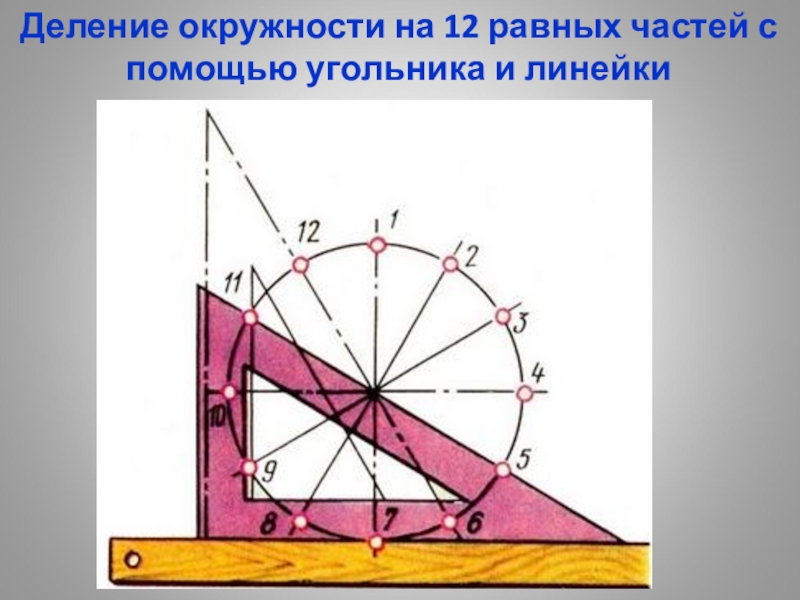

Слайд 16Деление окружности на 12 равных частей с помощью угольника и линейки


Деление окружности на 12 равных частей с помощью угольника и линейки

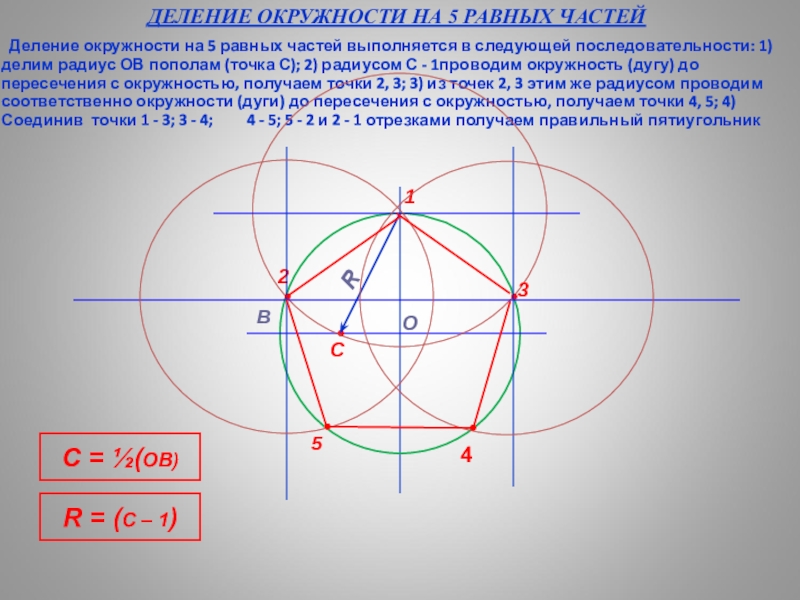

Слайд 17ДЕЛЕНИЕ ОКРУЖНОСТИ НА 5 РАВНЫХ ЧАСТЕЙ
Деление окружности на 5 равных

частей выполняется в следующей последовательности: 1) делим радиус ОВ пополам (точка С); 2) радиусом С - 1проводим окружность (дугу) до пересечения с окружностью, получаем точки 2, 3; 3) из точек 2, 3 этим же радиусом проводим соответственно окружности (дуги) до пересечения с окружностью, получаем точки 4, 5; 4) Соединив точки 1 - 3; 3 - 4; 4 - 5; 5 - 2 и 2 - 1 отрезками получаем правильный пятиугольник

























1

O

B

C

R

C = ½(OB)

R = (C – 1)




5


2

3





4

ДЕЛЕНИЕ ОКРУЖНОСТИ НА 5 РАВНЫХ ЧАСТЕЙ Деление окружности на 5 равных частей выполняется в следующей последовательности: 1)

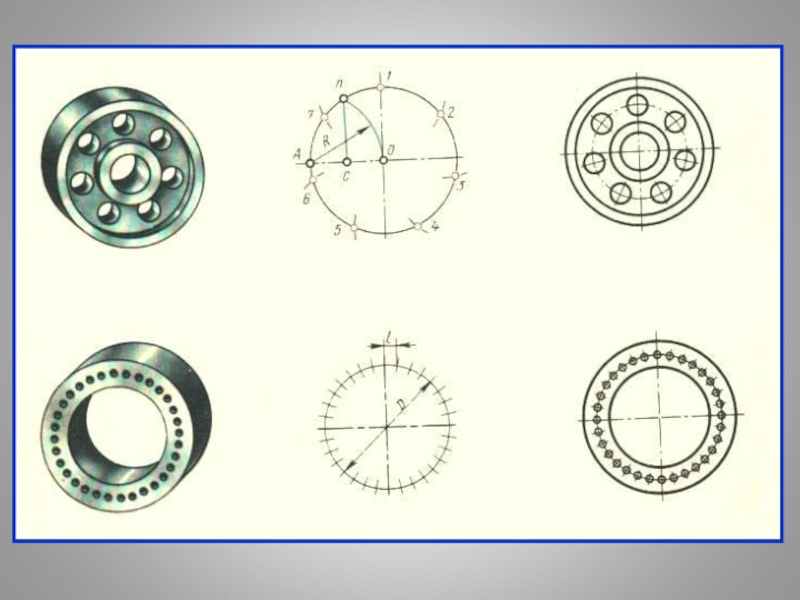

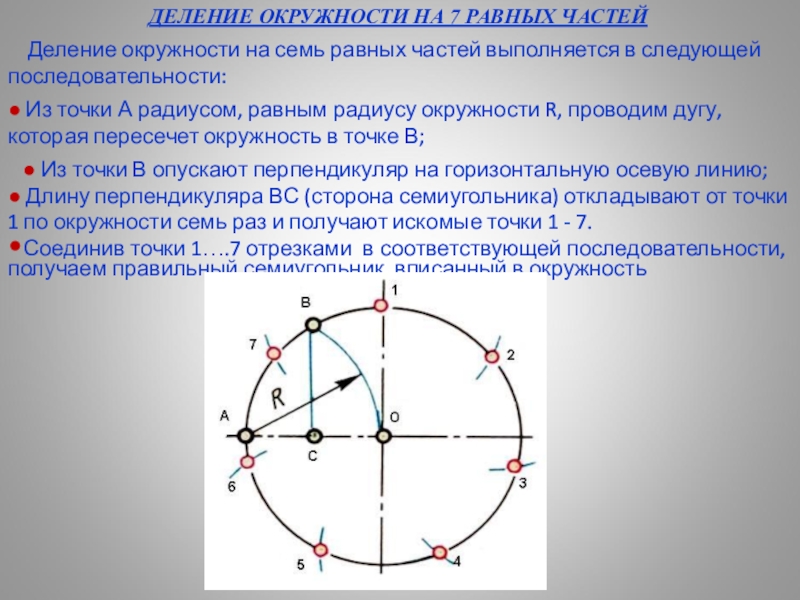

Слайд 18ДЕЛЕНИЕ ОКРУЖНОСТИ НА 7 РАВНЫХ ЧАСТЕЙ
Деление окружности на семь

равных частей выполняется в следующей последовательности:
● Из точки А радиусом, равным радиусу окружности R, проводим дугу, которая пересечет окружность в точке В;
● Из точки В опускают перпендикуляр на горизонтальную осевую линию;
● Длину перпендикуляра ВС (сторона семиугольника) откладывают от точки 1 по окружности семь раз и получают искомые точки 1 - 7. •Соединив точки 1….7 отрезками в соответствующей последовательности, получаем правильный семиугольник, вписанный в окружность
ДЕЛЕНИЕ ОКРУЖНОСТИ НА 7 РАВНЫХ ЧАСТЕЙ  Деление окружности на семь равных частей выполняется в следующей последовательности:●

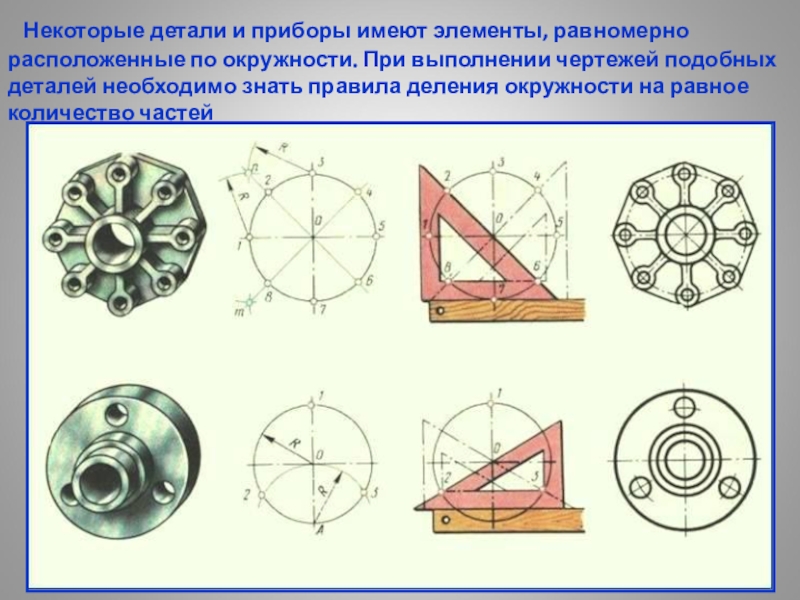

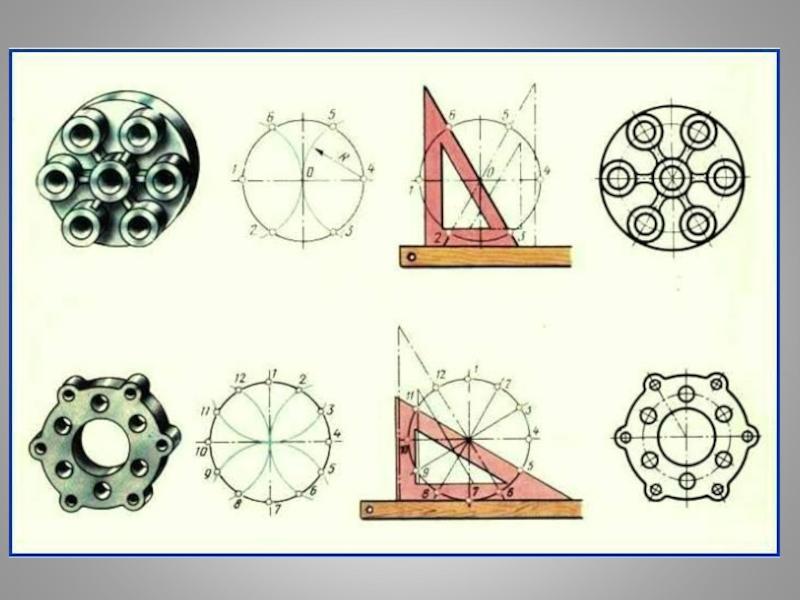

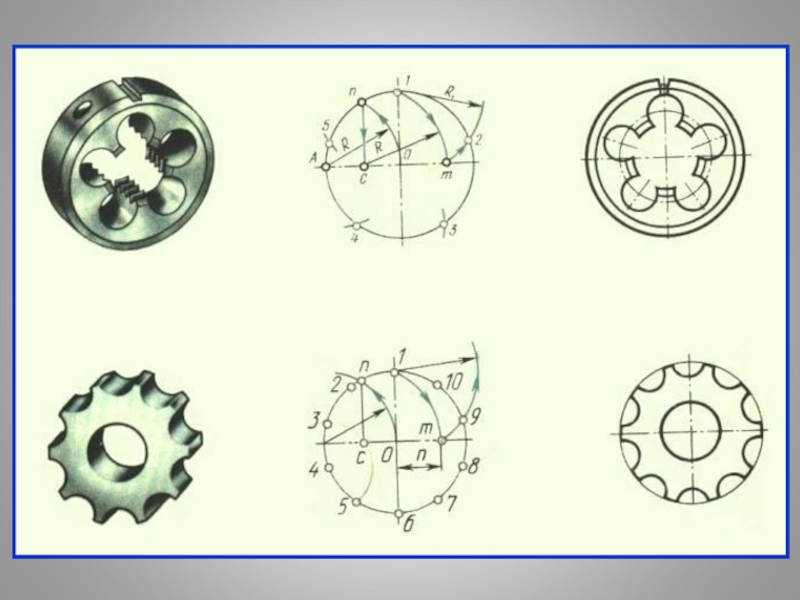

Слайд 19 Некоторые детали и приборы имеют элементы, равномерно расположенные по окружности.

При выполнении чертежей подобных деталей необходимо знать правила деления окружности на равное количество частей
Некоторые детали и приборы имеют элементы, равномерно расположенные по окружности. При выполнении чертежей подобных деталей необходимо

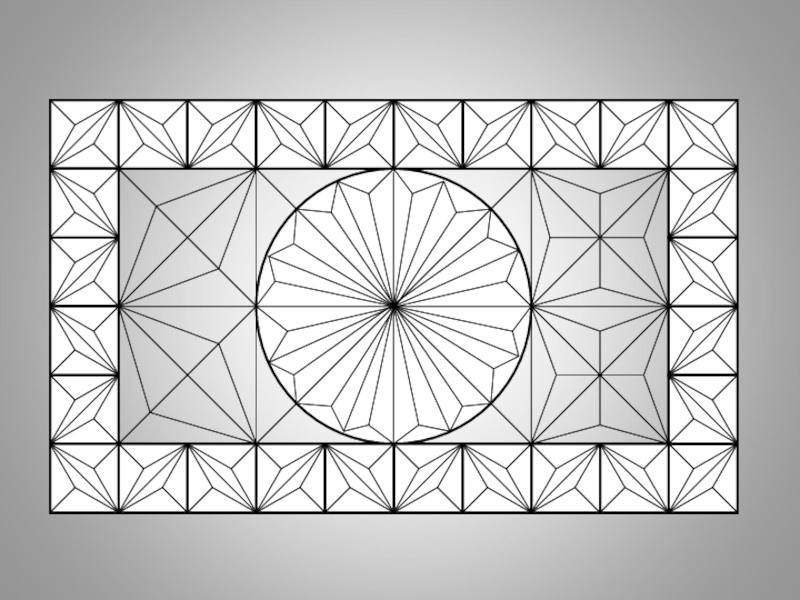

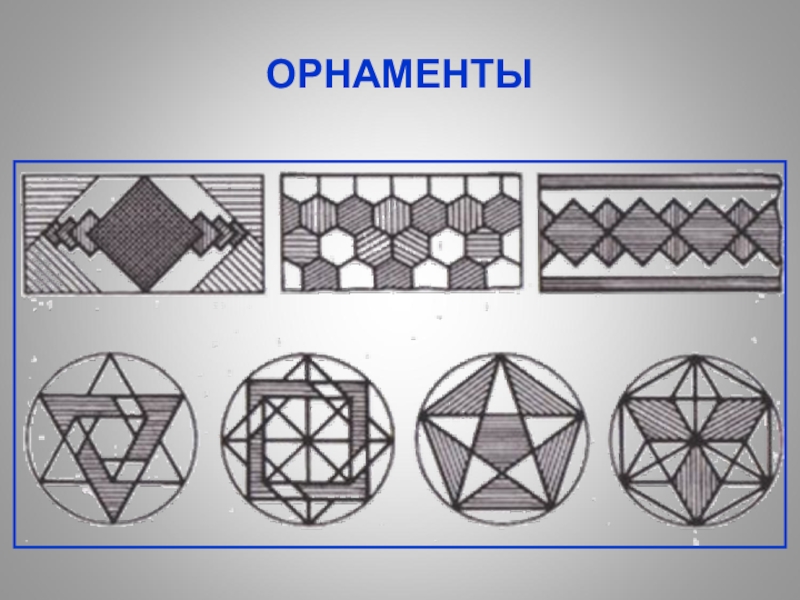

Слайд 23ОРНАМЕНТЫ

ОРНАМЕНТЫ

Слайд 25Домашнее задание
Вычертить в рабочей тетради
орнамент,

состоящий
из простейших
геометрических фигур
Домашнее задание  Вычертить в рабочей тетради    орнамент, состоящий    из простейших

Слайд 26 Опорные термины
Отрезок, параллельные линии, перпендикуляр, угол, биссектриса, дуга, радиус, диаметр,

окружность, хорда, орнамент
Опорные терминыОтрезок, параллельные линии, перпендикуляр, угол, биссектриса, дуга, радиус, диаметр, окружность, хорда, орнамент

Слайд 27Информационные источники и ЭОР
Учебники:
1. Ботвинников А.Д.Черчение 7-8

– М: «Просвещение», 2005.
2. Гордеенко Н.А. Черчение 9 класс – М: АСТ, 2007.
3. А.А. Павлова, Е.И. Корзинова. Черчение и графика. 8 – 9 классы : М. : Мнемозина, 2007
4. Степакова В.В. Методическое пособие по черчению – М: «Просвещение», 2004
5. С.К. Боголюбов. Черчение. М: «Машиностроение», 1085.
