Презентация, доклад к уроку по дисциплине МДК.01.01. Технология эксплуатации системы водоснабжения и водоотведения здания на тему “Соединение чугунных труб”

чугунных труб”

Департамент образования Ямало-Ненецкого автономного округа Государственное профессиональное образовательное учреждение Ямало - Ненецкого автономного округа «Надымский профессиональный колледж»

Разработка
преподавателя предметов профессионального цикла Бондаренко Н.Д.

Надым 2017

1.Общие сведения
2. Последовательность раструбного соединения
3. Резка труб и требования к качеству выполнения
4. Подготовка труб к соединению
5. Соединение труб: инструменты и приспособления
6. Способы заделки раструба:
а) цементом и асбестоцементной смесью;
в) расширяющимся цементом
г) расплавленной серой
д) резиновым кольцом или манжетой
е) герметиком
7. Меры безопасности

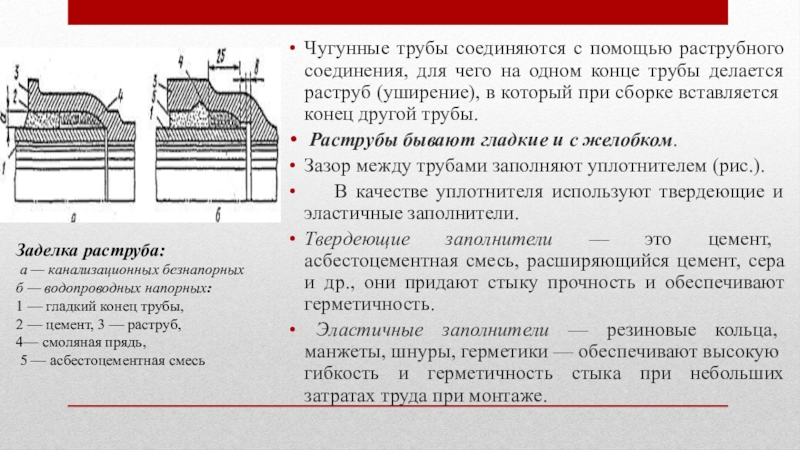

конце трубы делается рас­труб (уширение), в который при сборке вставляется конец другой трубы.
Раструбы бывают гладкие и с желобком.
Зазор между трубами заполняют уплотнителем (рис.).
В качестве уплотнителя используют твердеющие и эла­стичные заполнители.
Твердеющие заполнители — это це­мент, асбестоцементная смесь, расширяющийся цемент, сера и др., они придают стыку прочность и обеспечивают герметичность.
Эластичные заполнители — резиновые кольца, манжеты, шнуры, герметики — обеспечивают вы­сокую гибкость и герметичность стыка при небольших затратах труда при монтаже.

Заделка раструба:
а — канализационных безнапорных
б — водопроводных напорных:
1 — гладкий конец трубы,
2 — цемент, 3 — раструб,
4— смоляная прядь,
5 — асбестоцементная смесь

(фасонных) частей

1 2 3 4 5 6 7

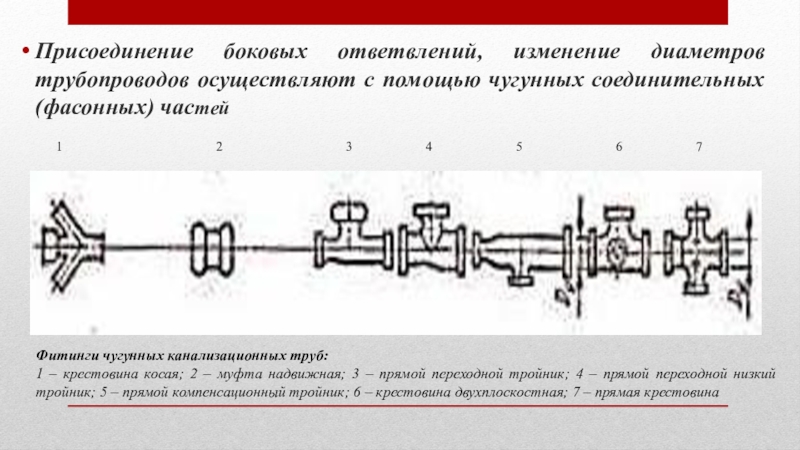

Фитинги чугунных канализационных труб:
1 – крестовина косая; 2 – муфта надвижная; 3 – прямой переходной тройник; 4 – прямой переходной низкий тройник; 5 – прямой компенсационный тройник; 6 – крестовина двухплоскостная; 7 – прямая крестовина

труб;
собирают соединение.
Отрезки труб необходимой длины производят переруб­кой их.
При небольшом количестве трубы перерубают вручную зубилом или ручным труборезом

Резка чугунных труб:
а- зубилом;
б- ручным труборезом;
в- маятниковой пилой;
 1- труба; 2- подкладки;  3- режущая цепь;
4- натяжное устройство; 5, 7- рукоятки;
 6- электродвигатель; 8- режущий диск;
9- прижим.

электродвигатель;
3 – валки;
4 - рама

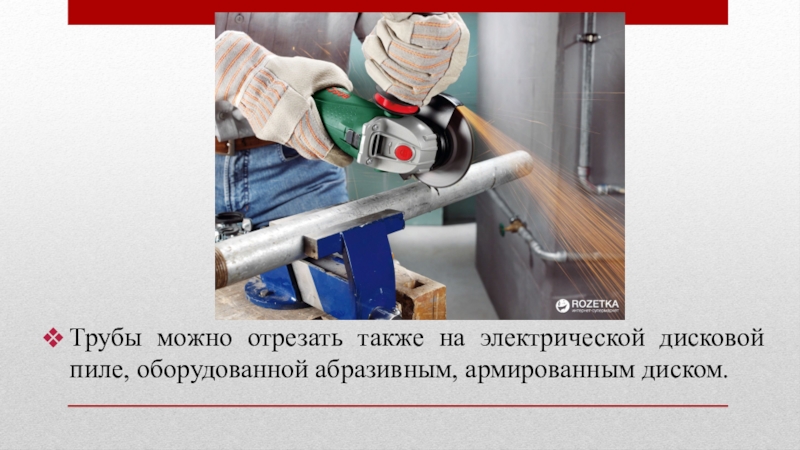

диском.

на концах не должно быть трещин и сколов.
Допускаются отклонение:
перпендикулярности торцов труб после отрубки не более 3°,
трещины длиной не более 15 мм
и волнистость кромок не более 10 мм.

гладкой,
без пу­зырей, раковин, свищей, шлаковых включений и других дефектов, влияющих на прочность.
трубы с трещинами и отколами концов отбраковывают.

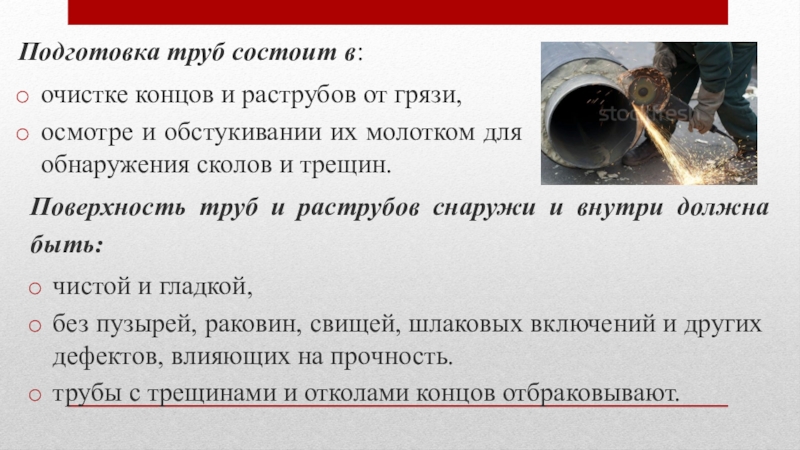

Подготовка труб состоит в:
очистке концов и раструбов от грязи,
осмотре и обстукивании их молотком для обнаружения сколов и трещин.

а при соединении водопровод­ных напорных между гладким концом и упорной поверх­ностью раструба оставляют зазор 3—9 мм.
Ширина зазо­ра между внутренней поверхностью раструба и наружной поверхностью трубы, вставленной в раструб, должна быть одинакова по периметру трубы.
Способ заделки раструбов зависит от типа труб:
кана­лизационных или водопроводных.

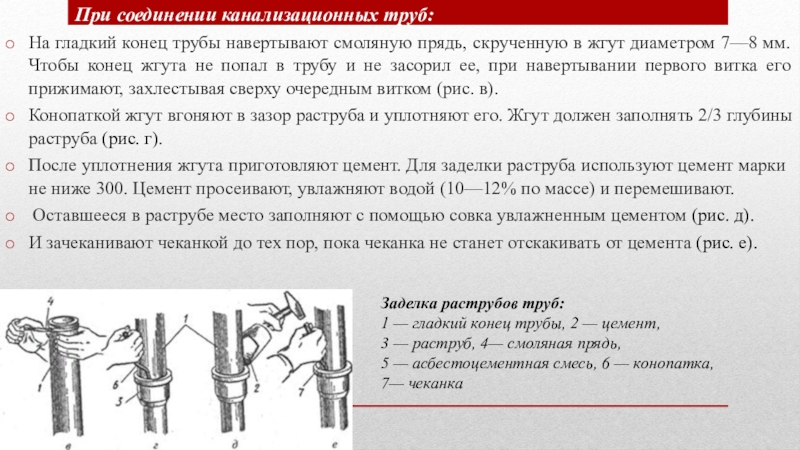

На гладкий конец трубы навертывают смоляную прядь, скрученную в жгут диаметром 7—8 мм. Чтобы конец жгута не попал в трубу и не засорил ее, при навертывании первого витка его прижимают, захлестывая сверху очередным витком (рис. в).
Коно­паткой жгут вгоняют в зазор раструба и уплотняют его. Жгут должен заполнять 2/3 глубины раструба (рис. г).
После уплотнения жгута приготовляют цемент. Для задел­ки раструба используют цемент марки не ниже 300. Цемент просеивают, увлажняют водой (10—12% по массе) и перемешивают.
Оставшееся в раструбе место заполняют с помощью совка увлажненным цементом (рис. д).
И зачеканивают чеканкой до тех пор, пока че­канка не станет отскакивать от це­мента (рис. е).

Заделка раструбов труб:
1 — гладкий конец трубы, 2 — цемент,
3 — раструб, 4— смоляная прядь,
5 — асбестоцементная смесь, 6 — конопатка,
7— чеканка

асбестового волокна не ниже IV группы (30% по массе) и портландцемента марки не ниже 400 (70%).
За 30—40 мин до использования смесь увлаж­няют, добавляя воду в количестве 10—12% от массы смеси.
Раструб сверху закрывают мокрой тряпкой. В жаркую погоду тряпку время от вре­мени смачивают. В зимнее время для увлажнения цемент или смесь разводят горячей водой, раструбы подогревают, стыки после заделки утепляют.

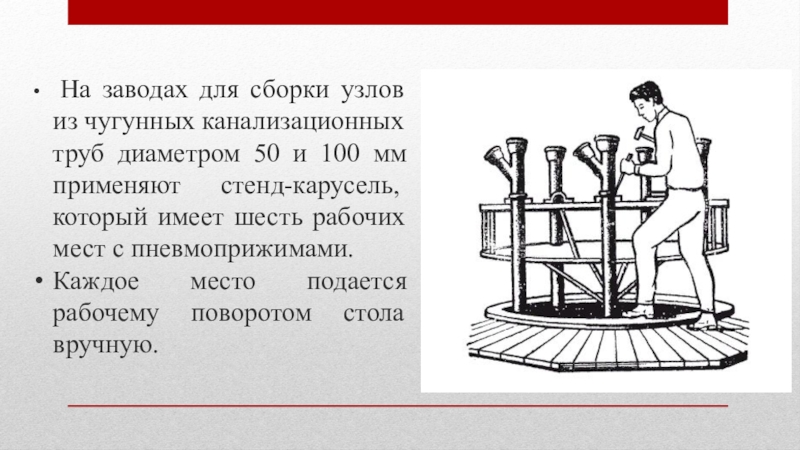

50 и 100 мм применяют стенд-ка­русель, который имеет шесть рабочих мест с пневмопри­жимами.
Каждое место подается рабочему поворотом стола вручную.

раструб заделывают пеньковой прядью на глуби­ну 25 мм и асбестоцементной смесью на глубину 25— 30 мм.
Для ускорения заделки стыка используют уширен­ные конопатки и чеканки, которые охватывают до 1/4 окружности трубы, а также специальные приспособления

Чеканка и конопатка

закрепленной на ней скобы 5 для прижима трубы 1 к плите.
Скоба запирается чекой 4, что позволяет удерживать трубу в вертикальном положении, удобном для заделки раструба.

Приспособления для заделки раструбов чугунных канализационных труб
А. Н. Васильева:
1 — труба, 2 — чека, 3 — плита,
4 — чека, 5 — скоба

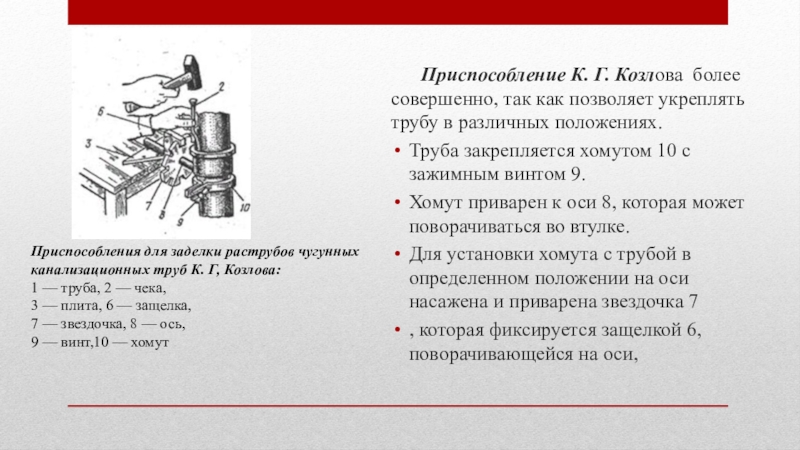

в различных положениях.
Труба закрепляется хомутом 10 с зажимным винтом 9.
Хомут приварен к оси 8, которая может поворачиваться во втулке.
Для установки хомута с трубой в определенном положении на оси насажена и приварена звездочка 7
, которая фиксируется защелкой 6, поворачивающейся на оси,

Приспособления для заделки раструбов чугунных канализационных труб К. Г, Козлова:
1 — труба, 2 — чека,
3 — плита, 6 — защелка,
7 — звездочка, 8 — ось,
9 — винт,10 — хомут

заделкой раструба цементом и асбестоцементной смесью наиболее просты и безопасны, но требуют длительного времени для схватывания цемента.
Герметичность соединения зависит от качества уплотнения пряди и цемента; при появлении течи такое соединение необходимо полностью переделать.
Значительные затра­ты времени, труда, расход материала обусловили исполь­зование такого соединения при небольшом количестве стыков.

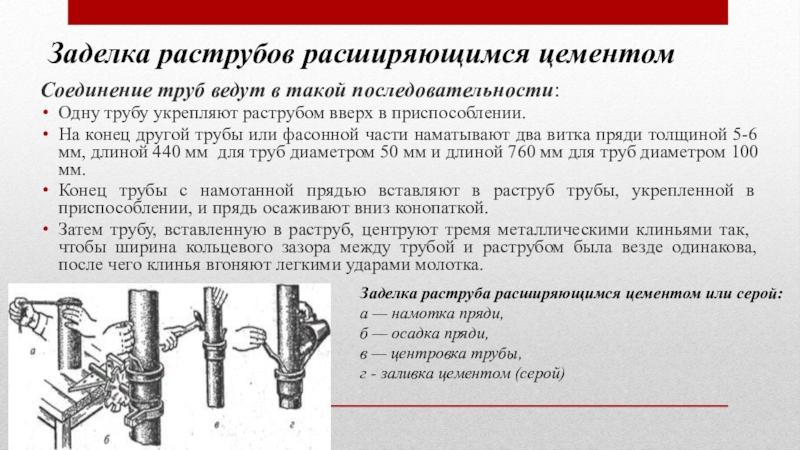

раструбом вверх в приспособлении.
На конец другой трубы или фасонной части наматывают два витка пряди толщиной 5-6 мм, длиной 440 мм для труб диаметром 50 мм и длиной 760 мм для труб диамет­ром 100 мм.
Конец трубы с намотанной прядью вставля­ют в раструб трубы, укрепленной в приспособлении, и прядь осаживают вниз конопаткой.
Затем трубу, вставлен­ную в раструб, центруют тремя металлическими клинья­ми так, чтобы ширина кольцевого зазора между трубой и раструбом была везде одинакова, после чего клинья вго­няют легкими ударами молотка.

Заделка раструба расширяющимся цементом или серой:
а — намотка пряди,
б — осадка пряди,
в — центровка трубы,
г - заливка цементом (серой)

мм на один стык требуется 125 г цемента, для труб диаметром 100 мм — 250 г.;
в сосуд с цементом наливают воду (55—65% от массы цемента)
раствор непрерывно переме­шивают, чтобы не было комков и сухих частиц
Раствор приготовляют в таком количестве, чтобы один замес для заливки подготовленных стыков можно было использо­вать в течение 3—4 мин.
Кольцевой зазор стыка заливают раствором за один раз и штыкуют его, чтобы не образова­лось раковин и пустот
Через 40 мин после заливки трубу снимают с приспособления, залитые стыки обертывают мокрыми тряпками или укладывают на 10—12 ч в ванну с водой температурой не менее 20°С. Чем выше температу­ра воды в ванне, тем быстрее цемент схватывается: при температуре 40°С цемент в стыке набирает прочность че­рез 5—6 ч.
После выдержки в ванне из стыков легкими ударами молотка выколачивают клинья, а оставшиеся от них отвер­стия заделывают расширяющимся цементом. Заготовлен­ные узлы трубопроводов можно отправлять на объекты не ранее чем через 20 ч после заделки стыков.

ниже по срав­нению с заделкой расширяющимся цементом, но гер­метичность стыка ниже из-за водопроницаемости серы.
Этот способ заделки раструбов не используют при скры­той прокладке трубопровода и прокладке напорных тру­бопроводов.
Раструбы труб заделывают технической серой (порош­ковой или комовой) аналогично заливке расширяющим­ся цементом.
Стык, заделанный серой, жесткий и хрупкий. Чтобы уменьшить хрупкость соединения, в серу добавляют 10-15% молотого каолина.
Серу вместе с каолинам разогревают в бачке, который ус­тановлен внутри специальной печи и омывается мине­ральным маслом, нагретым до температуры 130-135°С. Сера разогревается в течение 1,5 -2 ч и может храниться в расплавленном состоянии не более 2 ч.
Серу заливают в раструб ковшом вместимостью 0,5 л за один прием, не разрывая струи.

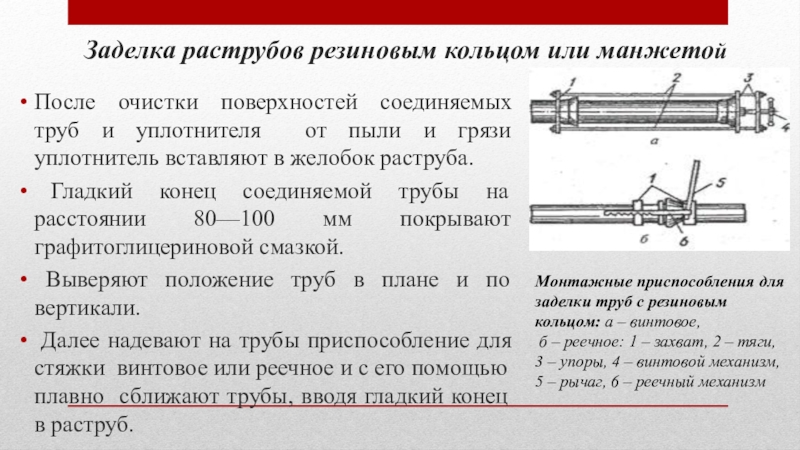

уплотнителя от пыли и грязи уплотнитель вставляют в желобок раструба.
Гладкий конец соединяемой трубы на расстоянии 80—100 мм покрывают графитоглицериновой смазкой.
Выверяют положение труб в плане и по вертикали.
Далее надевают на трубы приспособление для стяжки вин­товое или реечное и с его помощью плавно сближают трубы, вводя гладкий конец в раструб.

Монтажные приспособления для заделки труб с резиновым кольцом: а – винтовое,
б – реечное: 1 – захват, 2 – тяги, 3 – упоры, 4 – винтовой механизм, 5 – рычаг, 6 – реечный механизм

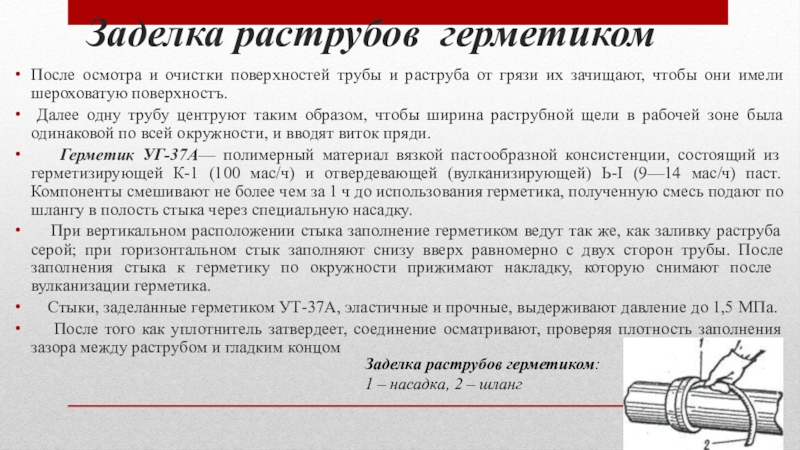

грязи их зачищают, чтобы они имели шероховатую поверхностъ.
Далее одну трубу центруют таким образом, чтобы ширина раструбной щели в рабочей зоне была одинаковой по всей окружности, и вводят виток пряди.
Герметик УГ-37А— полимерный материал вязкой пастообразной консистенции, состоящий из герметизирующей К-1 (100 мас/ч) и отвердевающей (вулканизирующей) Ь-І (9—14 мас/ч) паст. Компоненты смешивают не более чем за 1 ч до использования герметика, полученную смесь подают по шлангу в полость стыка через специальную насадку.
При вертикальном расположении стыка заполнение герметиком ведут так же, как заливку раструба серой; при горизонтальном стык заполняют снизу вверх равномерно с двух сторон трубы. После заполнения стыка к гермети­ку по окружности прижимают накладку, которую снима­ют после вулканизации герметика.
Стыки, заделанные герметиком УТ-37А, эластичные и прочные, выдерживают давление до 1,5 МПа.
После того как уплотнитель затвердеет, соединение осматривают, проверяя плотность заполнения зазора меж­ду раструбом и гладким концом

Заделка раструбов герметиком:
1 – насадка, 2 – шланг

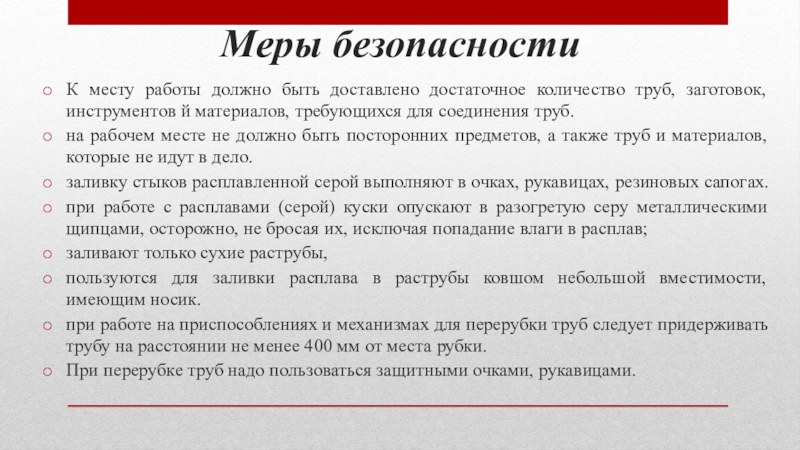

инстру­ментов й материалов, требующихся для соединения труб.
на рабочем месте не должно быть посторонних предме­тов, а также труб и материалов, которые не идут в дело.
заливку стыков расплавленной серой выполняют в оч­ках, рукавицах, резиновых сапогах.
при работе с расплавами (серой) куски опускают в ра­зогретую серу металлическими щипцами, осторожно, не бросая их, исключая попадание влаги в расплав;
залива­ют только сухие раструбы,
пользуются для заливки распла­ва в раструбы ковшом небольшой вместимости, имеющим носик.
при работе на приспособлениях и механизмах для пе­рерубки труб следует придерживать трубу на расстоянии не менее 400 мм от места рубки.
При перерубке труб надо пользоваться защитными очками, рукавицами.
