Презентация, доклад к уроку: Нарезание наружной треугольной резьбы резцом
Содержание
- 1. Презентация к уроку: Нарезание наружной треугольной резьбы резцом
- 2. Цель урока:Формирование умений:определять угол поворота верхних салазок
- 3. Проверка усвоенных знаний прошлой темы
- 4. Укажите, как необходимо устанавливать резец относительно оси
- 5. Определить правильность установки резца:Что происходит с конической поверхностью, если резец установлен не правильно?АБВВопрос № 3
- 6. Каким инструментом нельзя измерить угол конуса:АБВ
- 7. Ответ не верныйВернуться к вопросу
- 8. Правильный ответВопрос № 2
- 9. Ответ не верныйВернуться к вопросу
- 10. Правильный ответДалее
- 11. Ответ не верныйВернуться к вопросу
- 12. Правильный ответНовая тема
- 13. Налаживание станка для обработки конических поверхностей Повернуть
- 14. Обработка конической поверхности при повернутых верхних салазок суппорта на угол α

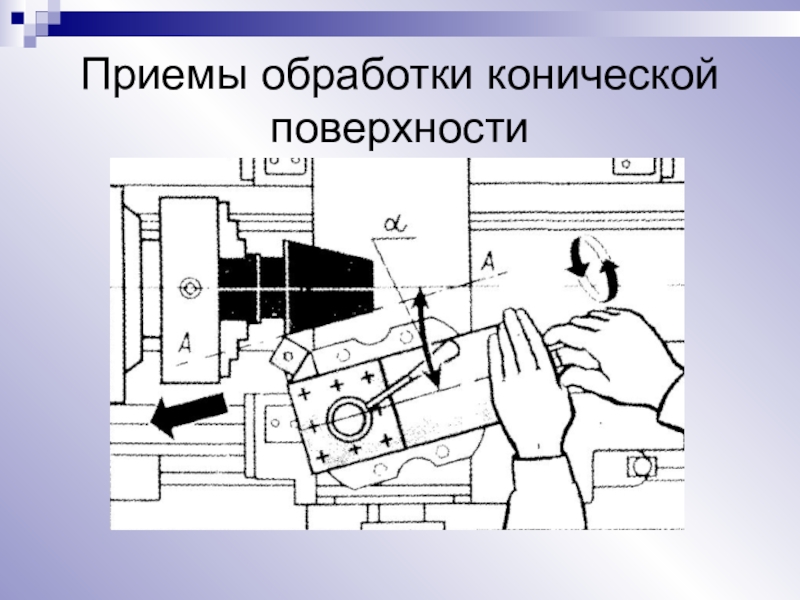

- 15. Приемы обработки конической поверхности

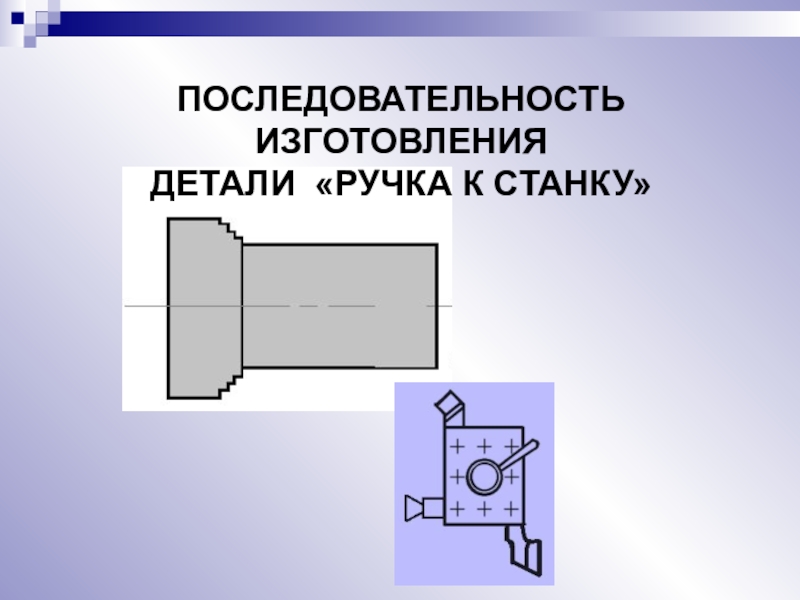

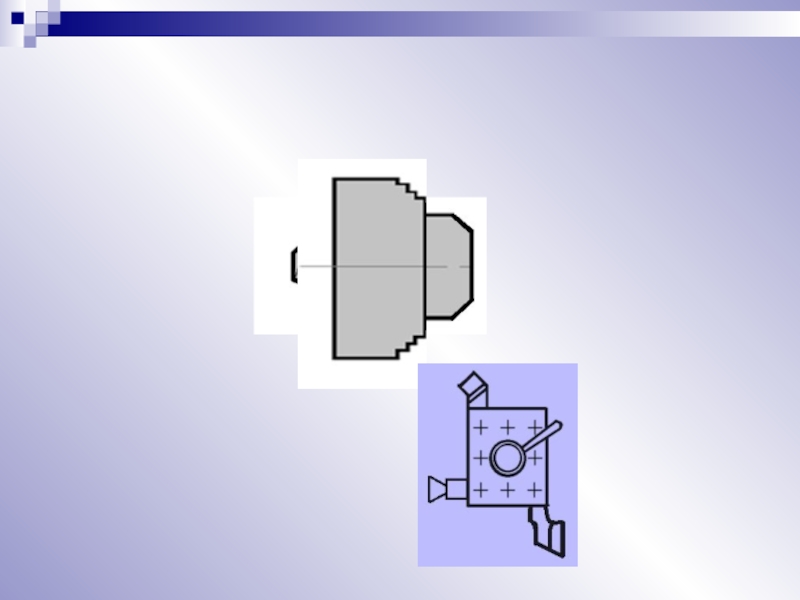

- 16. ПОСЛЕДОВАТЕЛЬНОСТЬ ИЗГОТОВЛЕНИЯДЕТАЛИ «РУЧКА К СТАНКУ»
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Контроль конической поверхностейПроверка конусности калибр – втулкой по меловым линиям
- 25. Достоинство данного способаВозможность обработки конусов с любым углом уклона;Простота наладки станка.
- 26. Недостатки данного способаРучная подача, что отражается на
- 27. Брак при обработки конических поверхностей и меры его предупреждения
- 28. Требования к безопасности труда при обработке конических
Цель урока:Формирование умений:определять угол поворота верхних салазок суппорта по данным чертежа;настраивать станок;выбирать режимы резания;обрабатывать наружные конические поверхности;осуществлять контроль деталей.
Слайд 1 Тема урока №2:
Обработка конических поверхностей поворотом верхних салазок суппорта
ГБОУ СПО
(ССУЗ)
«Челябинский механико-технологический техникум»
«Челябинский механико-технологический техникум»
Слайд 2Цель урока:
Формирование умений:
определять угол поворота верхних салазок суппорта по данным чертежа;
настраивать
станок;
выбирать режимы резания;
обрабатывать наружные конические поверхности;
осуществлять контроль деталей.
выбирать режимы резания;
обрабатывать наружные конические поверхности;
осуществлять контроль деталей.
Слайд 4Укажите, как необходимо устанавливать резец относительно оси центров при обработке конической
поверхности:
А
Ниже оси центров
Б
В
По оси центров
Выше оси центров
Слайд 5Определить правильность установки резца:
Что происходит с конической поверхностью, если резец установлен
не правильно?
А
Б
В
Вопрос № 3

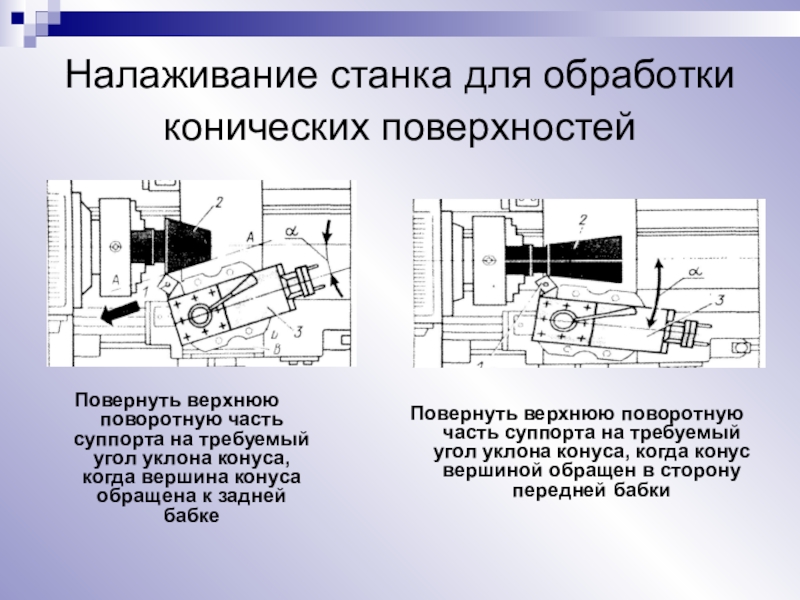

Слайд 13Налаживание станка для обработки конических поверхностей
Повернуть верхнюю поворотную часть суппорта
на требуемый угол уклона конуса, когда конус вершиной обращен в сторону передней бабки
Повернуть верхнюю поворотную часть суппорта на требуемый угол уклона конуса, когда вершина конуса обращена к задней бабке

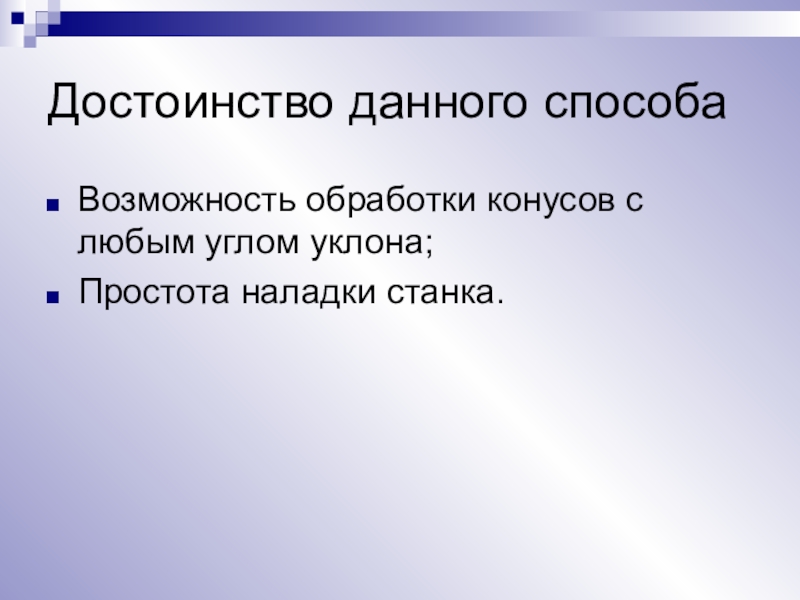

Слайд 25Достоинство данного способа
Возможность обработки конусов с любым углом уклона;
Простота наладки станка.

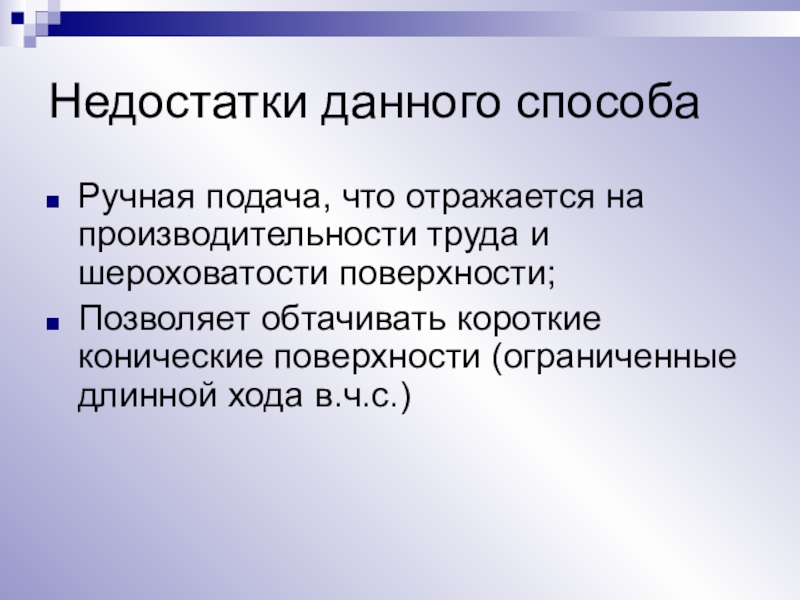

Слайд 26Недостатки данного способа
Ручная подача, что отражается на производительности труда и шероховатости
поверхности;
Позволяет обтачивать короткие конические поверхности (ограниченные длинной хода в.ч.с.)
Позволяет обтачивать короткие конические поверхности (ограниченные длинной хода в.ч.с.)
Слайд 28Требования к безопасности труда при обработке конических поверхностей:
Надежно закреплять обрабатываемую деталь
и режущий инструмент;
Во время работы не оставлять станок без надзора;
Не дотрагиваться за обрабатываемую поверхность руками в процессе обработки при вращающейся заготовке;
Не удалять стружку во время работы станка руками;
Измерение обрабатываемой детали производить только при выключении фрикциона;
Не облокачиваться на станок;
Не тормозить вращающийся шпиндель нажимом руки.
Во время работы не оставлять станок без надзора;
Не дотрагиваться за обрабатываемую поверхность руками в процессе обработки при вращающейся заготовке;
Не удалять стружку во время работы станка руками;
Измерение обрабатываемой детали производить только при выключении фрикциона;
Не облокачиваться на станок;
Не тормозить вращающийся шпиндель нажимом руки.
