Презентация, доклад к уроку черчения: Геометрические тела
Содержание
- 1. Презентация к уроку черчения: Геометрические тела
- 2. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
- 3. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ Геометрическое место точек равноудаленных от центра.Представляет собой замкнутую циркульную кривую.ОКРУЖНОСТЬ
- 4. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ Плоская фигура, ограниченная окружностью.КРУГ
- 5. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ Правильный многоугольник, у которого
- 6. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫПлоская фигура, все вершины которой равноудалены
- 7. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫФигура, имеющая 4 стороны; противоположные стороны равны и параллельны.Все углы прямые.ПРЯМОУГОЛЬНИК
- 8. ГЕОМЕТРИЧЕСКИЕ ФИГУРЫФигура, имеющая три стороны
- 9. ГЕОМЕТРИЧЕСКИЕ ТЕЛА
- 10. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения: Шар- геометрическое
- 11. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения:Тор «Кольцо»- геометрическое тело, образованное вращением круга вокруг оси, расположенной вне его.
- 12. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения:Тор «Лимон»- геометрическое тело,
- 13. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения:Тор «Яблоко»- геометрическое тело,
- 14. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения: Цилиндр- геометрическое
- 15. ГЕОМЕТРИЧЕСКИЕ ТЕЛАТела вращения: Конус- геометрическое

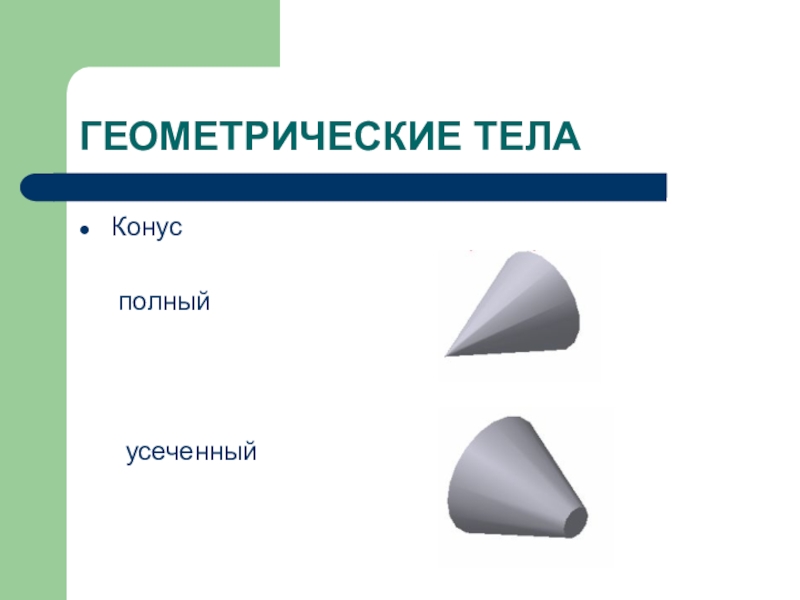

- 16. ГЕОМЕТРИЧЕСКИЕ ТЕЛАКонус полный усеченный
- 17. ГЕОМЕТРИЧЕСКИЕ ТЕЛАПирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую вершину.

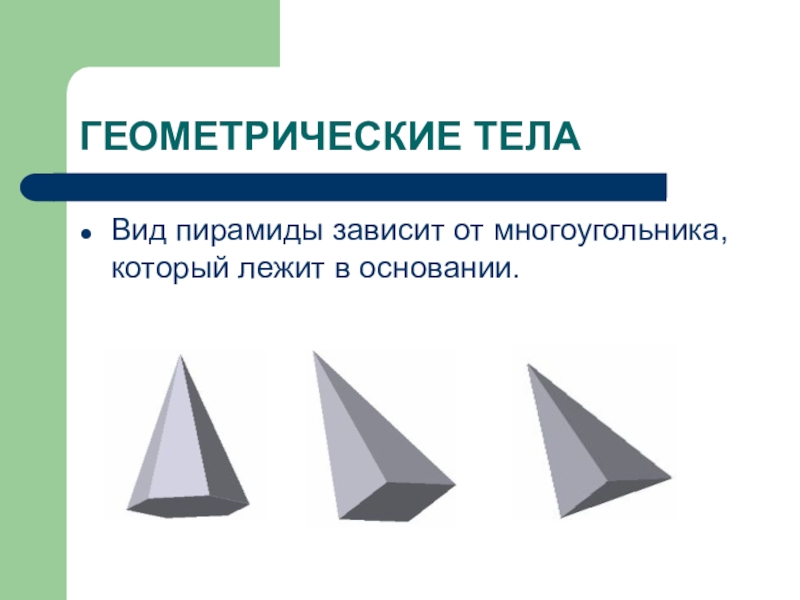

- 18. ГЕОМЕТРИЧЕСКИЕ ТЕЛАВид пирамиды зависит от многоугольника, который лежит в основании.
- 19. ГЕОМЕТРИЧЕСКИЕ ТЕЛАПирамиды: ПолныеУсеченные
- 20. ГЕОМЕТРИЧЕСКИЕ ТЕЛАПризма- геометрическое тело, у которого основания- равные и параллельные многоугольники, а боковые грани- четырехугольники.
- 21. ГЕОМЕТРИЧЕСКИЕ ТЕЛАВид призмы зависит от многоугольника, который лежит в основании.
- 22. ГЕОМЕТРИЧЕСКИЕ ТЕЛАПризма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
- 23. ГЕОМЕТРИЧЕСКИЕ ТЕЛАПризма, у которой все стороны являются квадратами, называется КУБ.
- 24. ГЕОМЕТРИЧЕСКИЕ ТЕЛА ГЕОМЕТРИЧЕСКИЕ

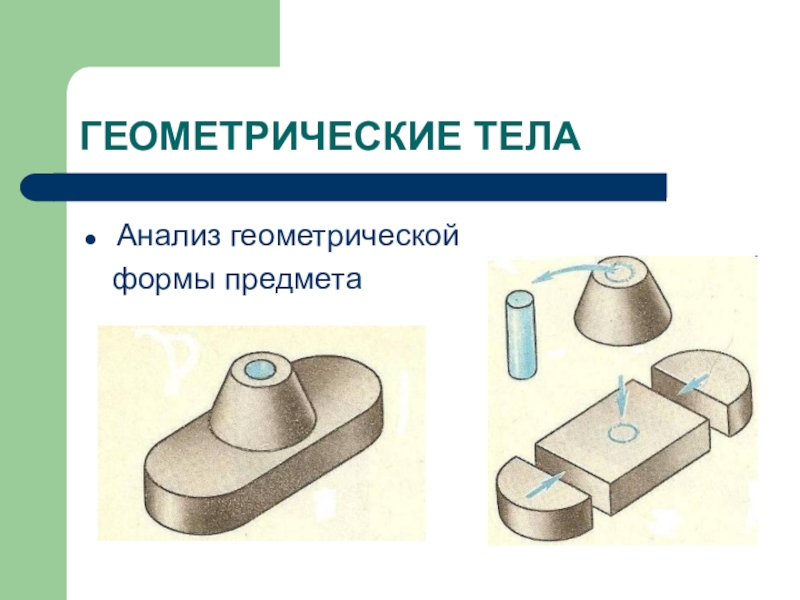

- 25. ГЕОМЕТРИЧЕСКИЕ ТЕЛААнализ геометрической формы предмета
- 26. ГЕОМЕТРИЧЕСКИЕ ТЕЛА И ИХ ПРОЕКЦИИ

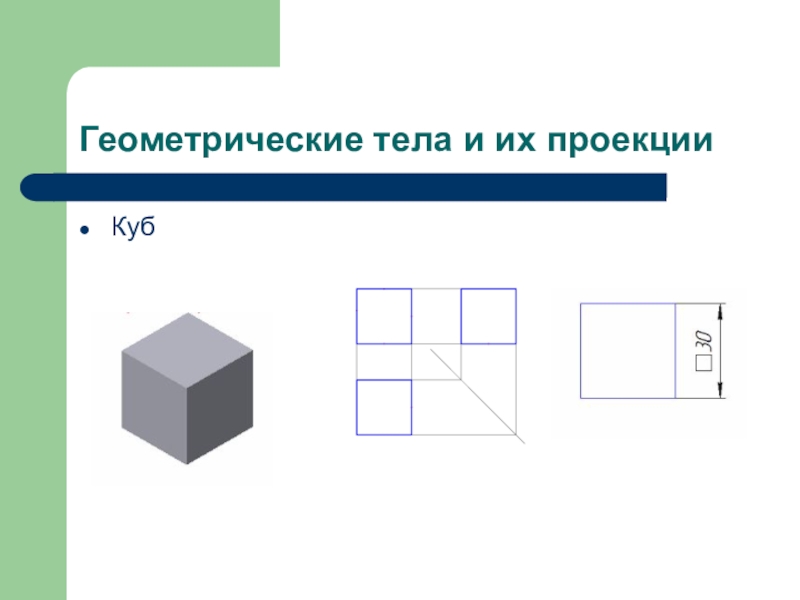

- 27. Геометрические тела и их проекцииКуб
- 28. Геометрические тела и их проекцииПараллелепипед
- 29. Геометрические тела и их проекцииЦилиндр
- 30. Геометрические теле и их проекции

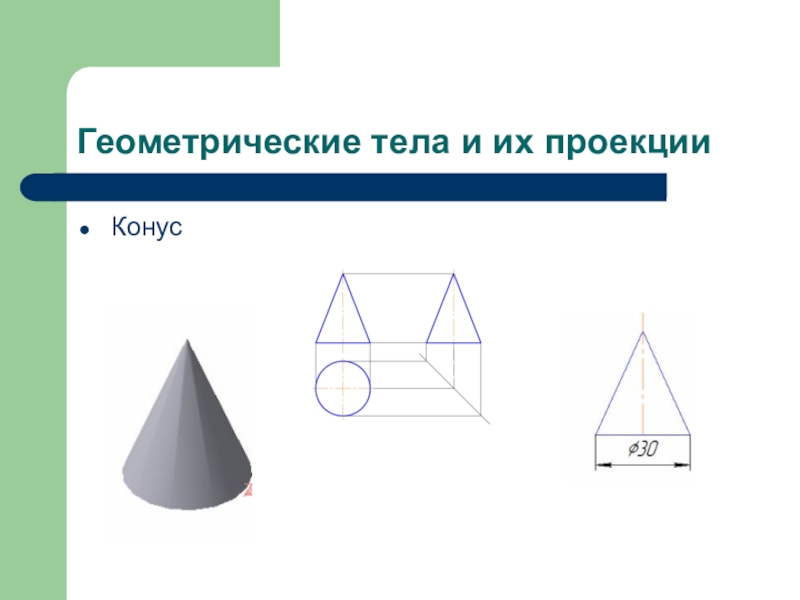

- 31. Геометрические тела и их проекцииКонус
- 32. Геометрические тела и их проекцииПризма треугольная
- 33. Геометрические тела и их проекции
- 34. Геометрические тела и их проекцииПризма шестиугольная.
- 35. Геометрические тела и их проекции

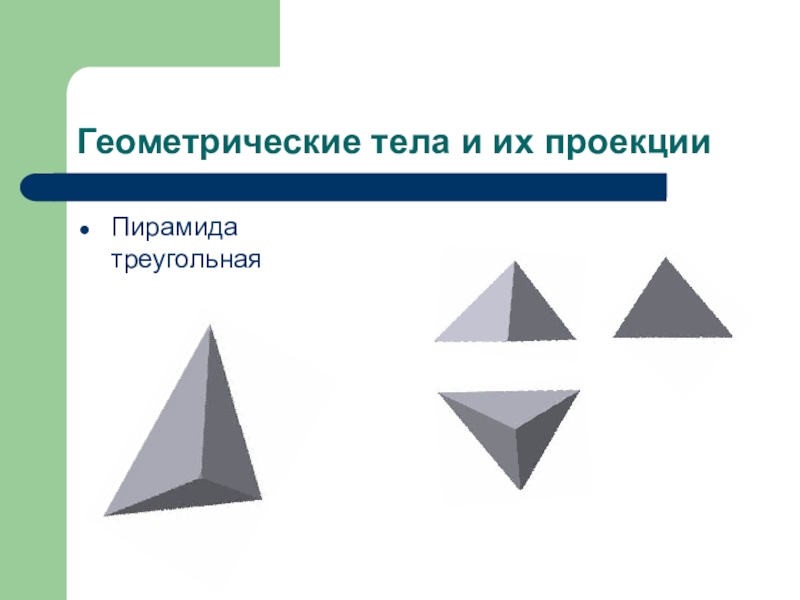

- 36. Геометрические тела и их проекцииПирамида треугольная

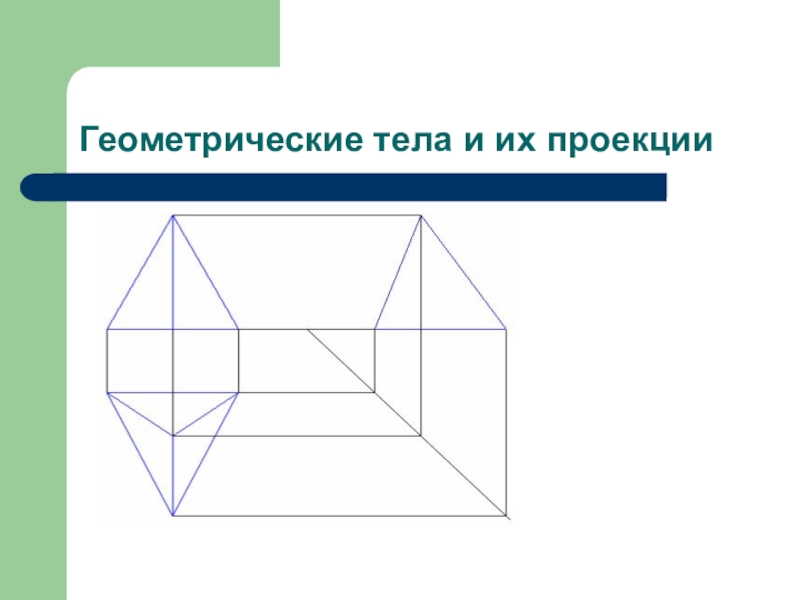

- 37. Геометрические тела и их проекции
- 38. Геометрические тела и их проекцииШар

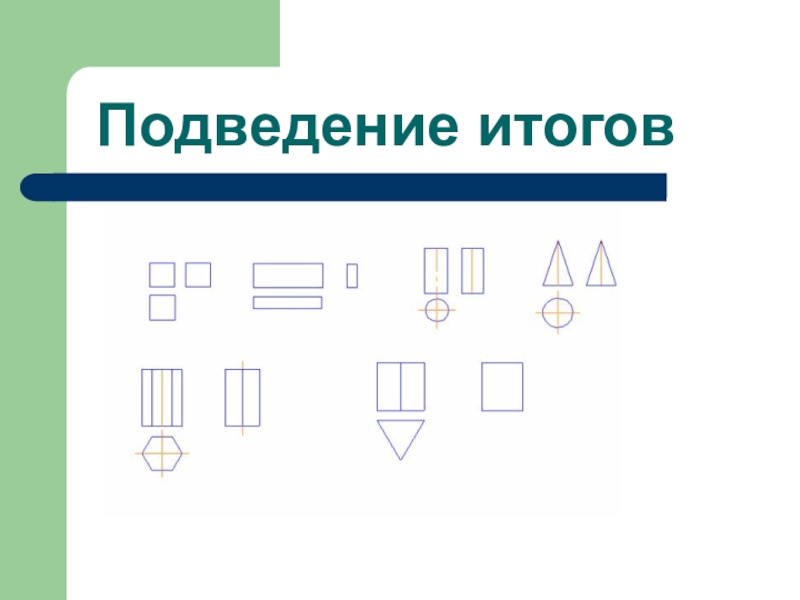

- 39. Подведение итогов

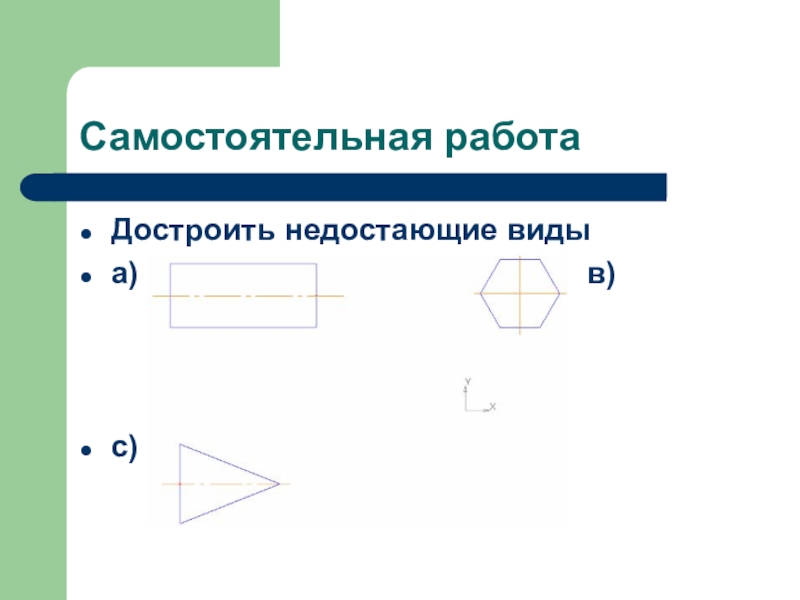

- 40. Самостоятельная работаДостроить недостающие видыа)
- 41. Используемые материалы 1. Черчение: Учебник для 7-8
ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Слайд 3ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Геометрическое место точек равноудаленных от центра.
Представляет собой замкнутую
циркульную кривую.
ОКРУЖНОСТЬ
ОКРУЖНОСТЬ
Слайд 5ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Правильный многоугольник, у которого стороны взаимно перпендикулярны.
Имеет четыре
стороны, расположенные под прямыми углами, все стороны равны.
КВАДРАТ
КВАДРАТ
Слайд 6ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Плоская фигура, все вершины которой равноудалены от центра и лежат
на описанной окружности.
Замкнутая ломаная линия, отрезки которой равны и составляют равные углы.
ПРАВИЛЬНЫЙ МНОГОУГОЛЬНИК
Замкнутая ломаная линия, отрезки которой равны и составляют равные углы.
ПРАВИЛЬНЫЙ МНОГОУГОЛЬНИК
Слайд 7ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Фигура, имеющая 4 стороны; противоположные стороны равны и параллельны.
Все углы
прямые.
ПРЯМОУГОЛЬНИК
ПРЯМОУГОЛЬНИК

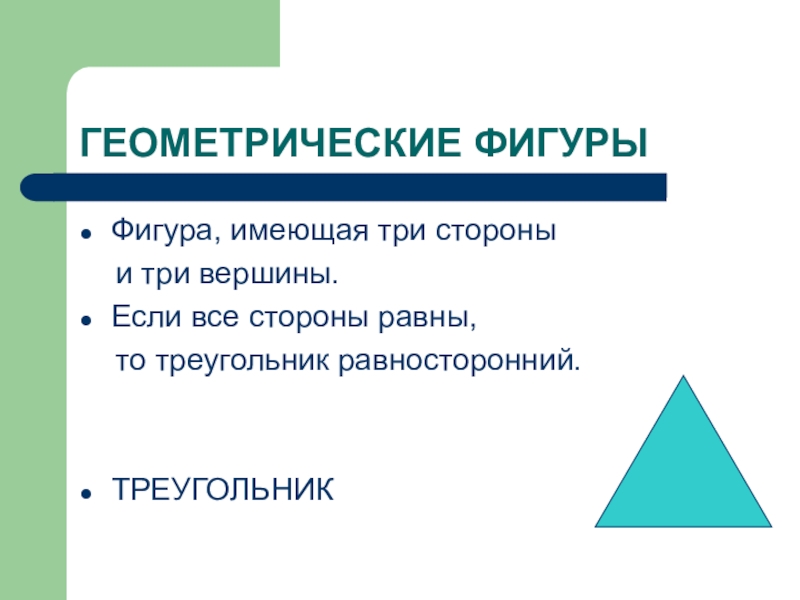

Слайд 8ГЕОМЕТРИЧЕСКИЕ ФИГУРЫ
Фигура, имеющая три стороны
и три вершины.
Если все
стороны равны,
то треугольник равносторонний.
ТРЕУГОЛЬНИК
то треугольник равносторонний.
ТРЕУГОЛЬНИК

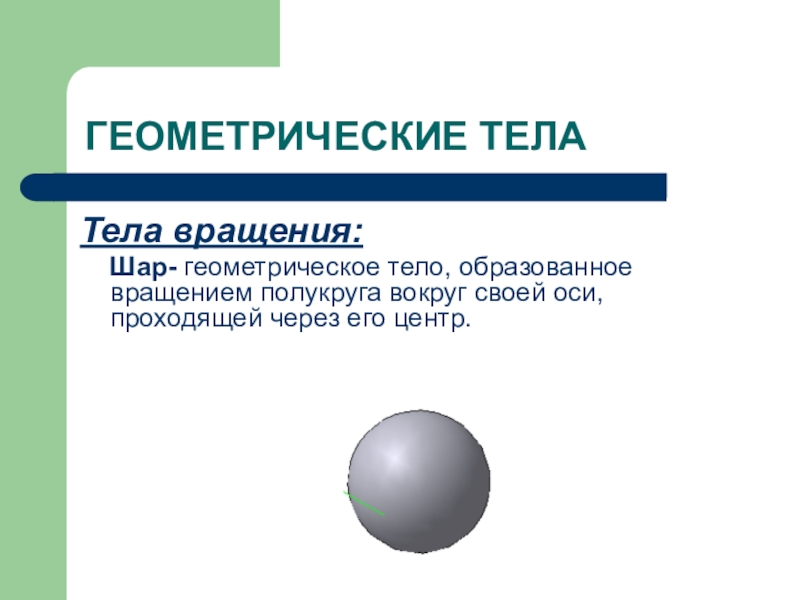

Слайд 10
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Шар- геометрическое тело, образованное вращением полукруга вокруг
своей оси, проходящей через его центр.

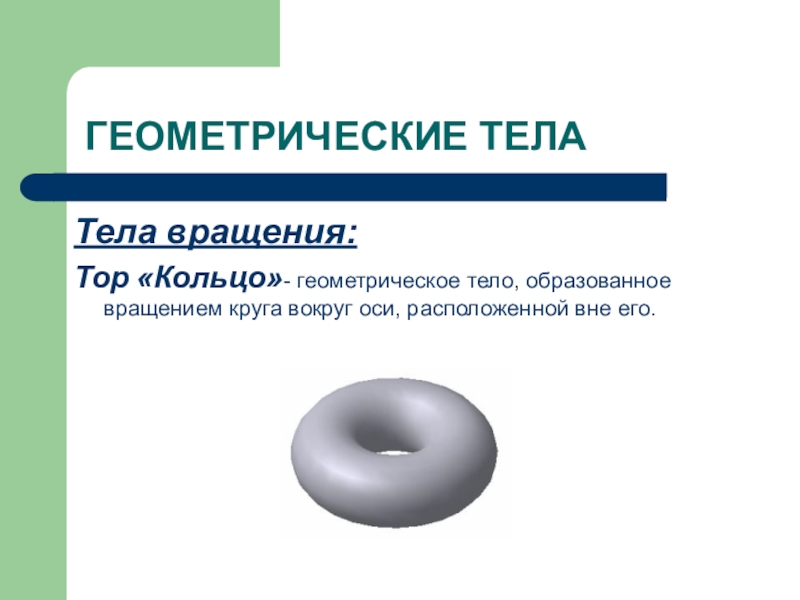

Слайд 11
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Тор «Кольцо»- геометрическое тело, образованное вращением круга вокруг оси,
расположенной вне его.

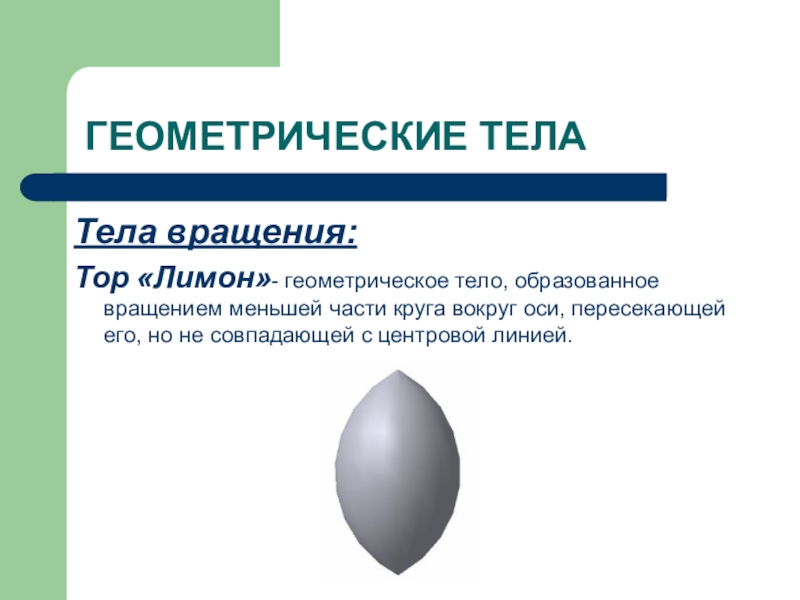

Слайд 12
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Тор «Лимон»- геометрическое тело, образованное вращением меньшей части круга
вокруг оси, пересекающей его, но не совпадающей с центровой линией.
Слайд 13
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Тор «Яблоко»- геометрическое тело, образованное вращением большей части круга
вокруг оси, пересекающей его, но не совпадающей с центровой линией.

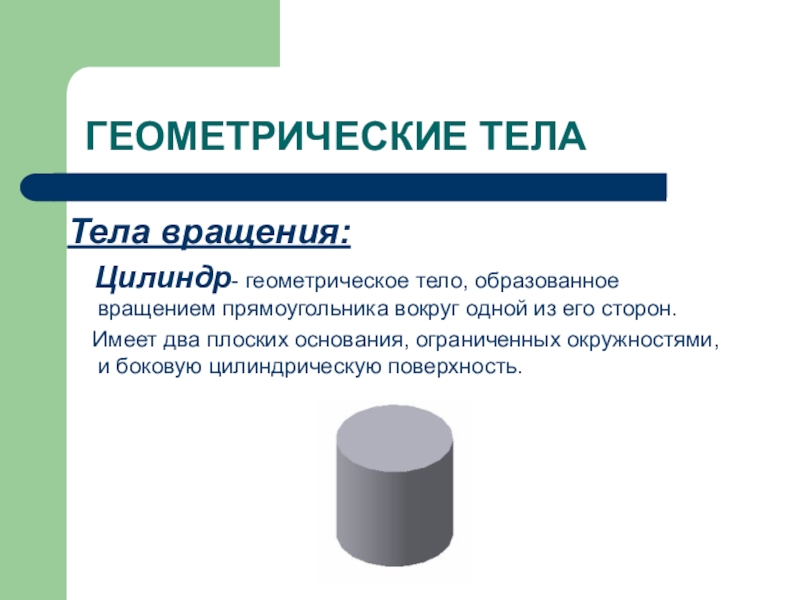

Слайд 14
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Цилиндр- геометрическое тело, образованное вращением прямоугольника вокруг
одной из его сторон.
Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.
Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.

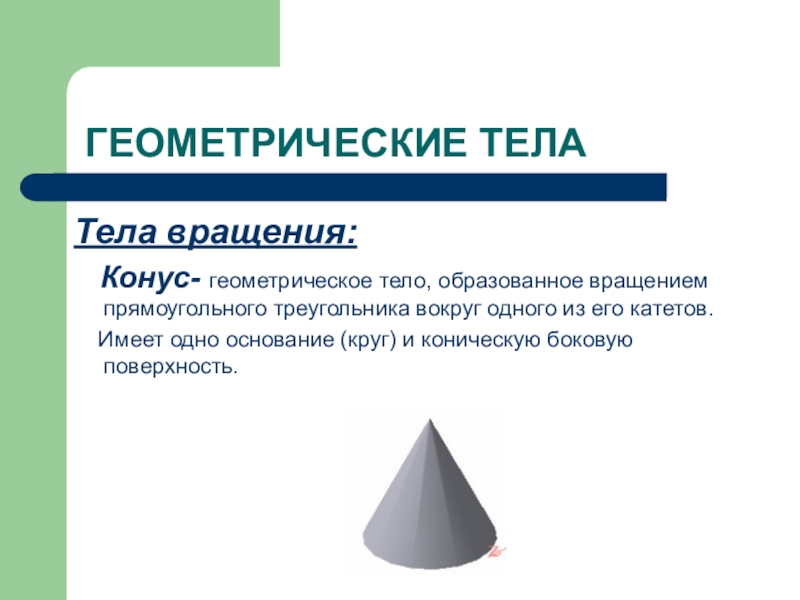

Слайд 15
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения:
Конус- геометрическое тело, образованное вращением прямоугольного треугольника
вокруг одного из его катетов.
Имеет одно основание (круг) и коническую боковую поверхность.
Имеет одно основание (круг) и коническую боковую поверхность.

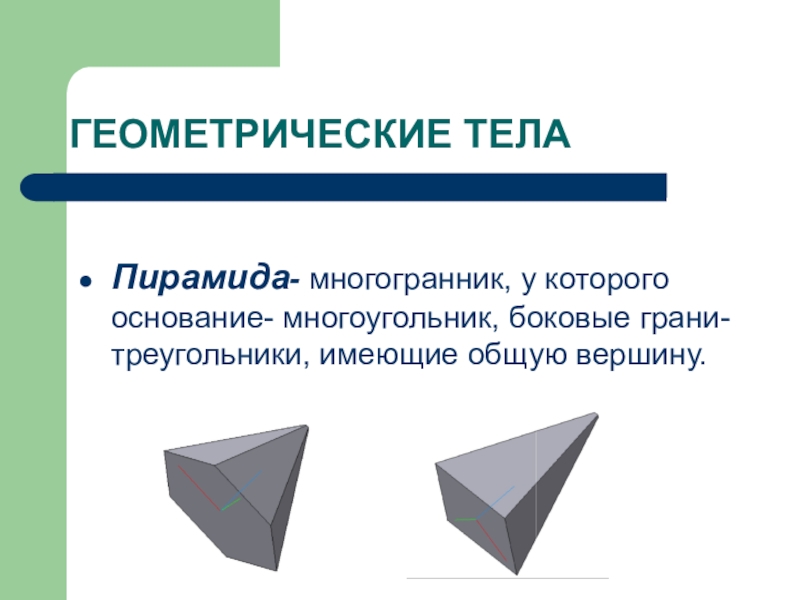

Слайд 17ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие
общую вершину.

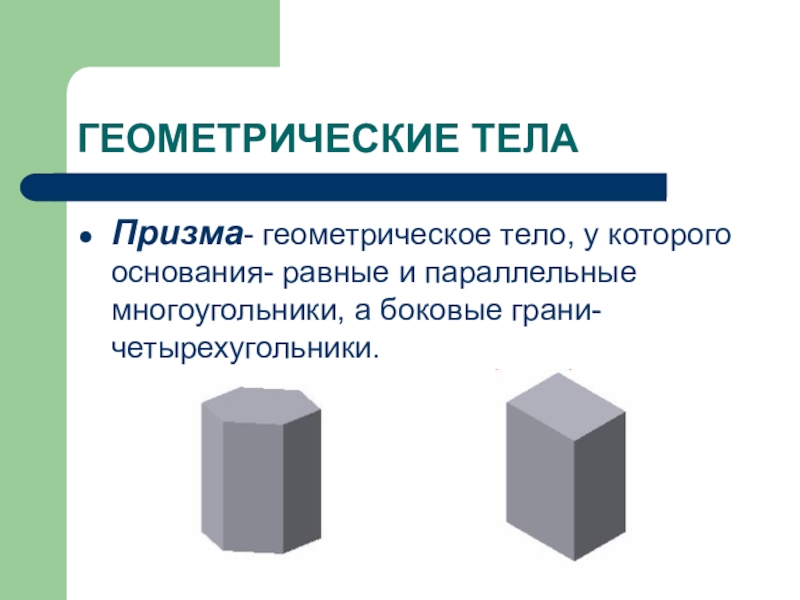

Слайд 20ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Призма- геометрическое тело, у которого основания- равные и параллельные многоугольники,
а боковые грани- четырехугольники.
Слайд 22ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Призма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
Слайд 24ГЕОМЕТРИЧЕСКИЕ ТЕЛА
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
Тела вращения
Призмы Пирамиды
Шар Разные многоугольники в основании
Тор: «Кольцо» Прямоугольный Полные
«Лимон» параллелепипед Усеченные
«Яблоко» Куб
Цилиндр
Конус: полный
усеченный
Шар Разные многоугольники в основании
Тор: «Кольцо» Прямоугольный Полные
«Лимон» параллелепипед Усеченные
«Яблоко» Куб
Цилиндр
Конус: полный
усеченный
Слайд 41Используемые материалы
1. Черчение: Учебник для 7-8 классов средней общеобразовательной
школы /А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский
2. Черчение: Основные правила оформления чертежей. Построение чертежа «плоской» детали: Рабочая тетрадь №1 /Н. Г. Преображенская, Т.В. Кучукова, И. А. Беляева
3. КОМПАС-3D V6 Plus: Практическое руководство /А. Потемкин
4. САПР «КОМПАС-3D V6 Plus Демоверсия» / АСКОН
2. Черчение: Основные правила оформления чертежей. Построение чертежа «плоской» детали: Рабочая тетрадь №1 /Н. Г. Преображенская, Т.В. Кучукова, И. А. Беляева
3. КОМПАС-3D V6 Plus: Практическое руководство /А. Потемкин
4. САПР «КОМПАС-3D V6 Plus Демоверсия» / АСКОН
