Слайд 1Министерство образования и науки Российской Федерации
МОУ «Куракинская средняя общеобразовательная школа»
Пояснительная записка
Творческий
проект
«приспособление для строгания»
Выполнили:
учащиеся
6 класс
Руководитель: Титов Ю.Н.
Учитель технологии «МБОУ Куракинская СОШ»
Куракино 2017
Слайд 3Оглавление
1. Выбор и обоснование проекта
2. Историческая справка
3. Генерирование идей
4. Дизайн-анализ, выбор
материала
5. Технический рисунок
6. Технологическая карта
7. Техника безопасности при выполнении работ
8. Эколого-экономическое обоснование
9. Рекламный проспект
10. Самооценка
11. Литература

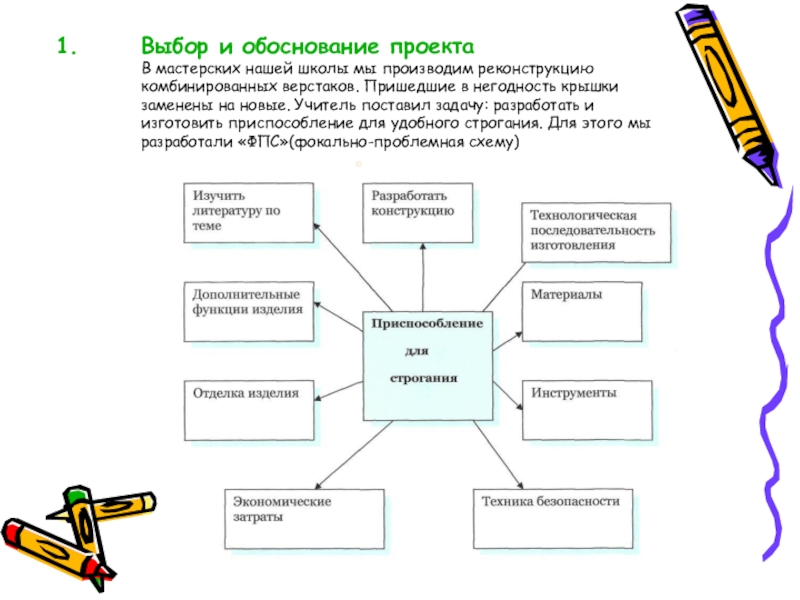

Слайд 4Выбор и обоснование проекта
В мастерских нашей школы мы производим реконструкцию комбинированных
верстаков. Пришедшие в негодность крышки заменены на новые. Учитель поставил задачу: разработать и изготовить приспособление для удобного строгания. Для этого мы разработали «ФПС»(фокально-проблемная схему)

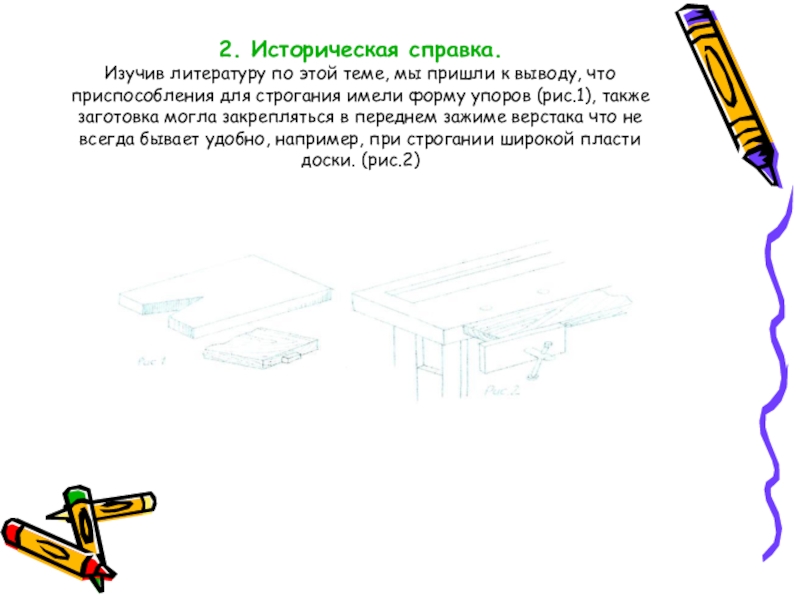

Слайд 52. Историческая справка.
Изучив литературу по этой теме, мы пришли к выводу,
что приспособления для строгания имели форму упоров (рис.1), также заготовка могла закрепляться в переднем зажиме верстака что не всегда бывает удобно, например, при строгании широкой пласти доски. (рис.2)
Слайд 63.Генератор идей
Рассмотрев выше предложенные варианты, мы решили, что
лучшим приспособлением для строгания является упор в виде «ласточкиного хвоста». «рис.3» Для удобства закрепления и перемещения его на крышке верстака используем цилиндрические клинья, которые жестко крепятся на упоре и вставляются в отверстия на крышке верстака. Таких клиньев должно быть два, чтобы упор не смещался по сторонам при строгании.(рис.4) Можно оставить и один клин, но тогда по длине упора необходимо закрепить направляющую рейку для фиксации приспособления в неподвижном состоянии (рис.5).

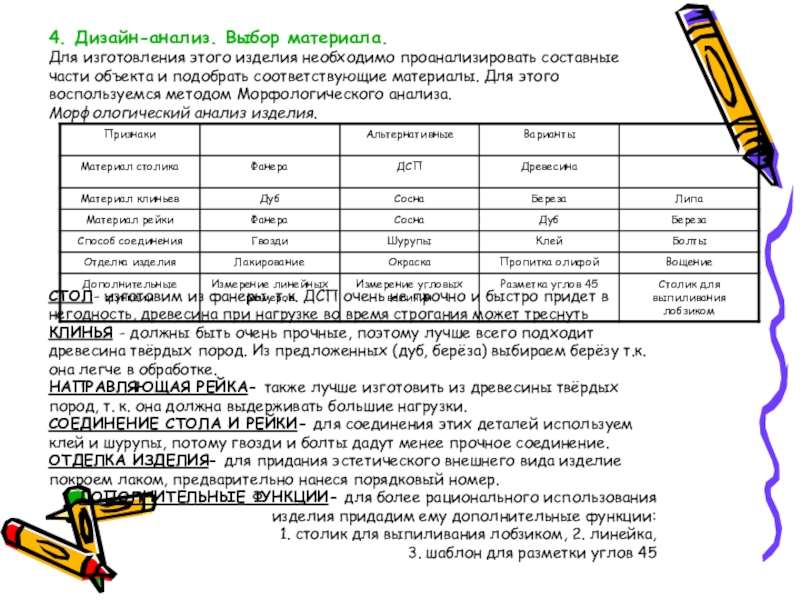

Слайд 74. Дизайн-анализ. Выбор материала.
Для изготовления этого изделия необходимо проанализировать составные части
объекта и подобрать соответствующие материалы. Для этого воспользуемся методом Морфологического анализа.
Морфологический анализ изделия.
СТОЛ- изготовим из фанеры, т.к. ДСП очень не прочно и быстро придет в негодность, древесина при нагрузке во время строгания может треснуть
КЛИНЬЯ - должны быть очень прочные, поэтому лучше всего подходит древесина твёрдых пород. Из предложенных (дуб, берёза) выбираем берёзу т.к. она легче в обработке.
НАПРАВЛЯЮЩАЯ РЕЙКА- также лучше изготовить из древесины твёрдых пород, т. к. она должна выдерживать большие нагрузки.
СОЕДИНЕНИЕ СТОЛА И РЕЙКИ- для соединения этих деталей используем клей и шурупы, потому гвозди и болты дадут менее прочное соединение.
ОТДЕЛКА ИЗДЕЛИЯ- для придания эстетического внешнего вида изделие покроем лаком, предварительно нанеся порядковый номер.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ- для более рационального использования изделия придадим ему дополнительные функции:
1. столик для выпиливания лобзиком, 2. линейка,
3. шаблон для разметки углов 45
Слайд 107. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ
1.При пилении древесины:
пользуйся упорами и направителями;
не
держи левую руку близко к полотну пилы;
не сдувай опилки, сметай их щёткой-смёткой.
2.При строгании древесины:
надёжно закрепляй заготовку;
не проверяй остроту лезвия пальцами;
рубанок клади лезвием от себя;
не проверяй руками качество остроганной поверхности.
З.Особое внимание уделяй безопасным приёмам работы на токарном станке:
изучи инструкцию по Т.Б. при работе на станке;
работай на станке с разрешения и под контролем учителя.
4.При работе на сверлильном станке:
правильно установи сверло;
надёжно закрепи деталь;
плавно и равномерно подавай сверло;
заканчивая сверление ослабляй нажим на сверло.
5.Выполняя лакокрасочные работы:
не держи долго открытыми банки с красками;
при работе не подноси краски к лицу;
работу выполняй в хорошо проветриваемом помещении;
• используй защитные средства: перчатки, респиратор;
• после завершения работы вымой руки с мылом.
6.При выполнении сборочных работ:
используй инструменты по назначению;
не клади в карманы острые предметы;
не бери в рот гвозди, шурупы. •
7.Особая осторожность при работе с электровыжигателем:
работай в проветриваемом помещении;
проверяй состояние изоляции токопроводящих частей;
по окончании работы не забывай выключать электровыжигатель из розетки.
Слайд 118.Рекламный проспект
Фирма:
"СТОИ"
Изготовит для вас
столярные изделия
Наш адрес: п.Куракино

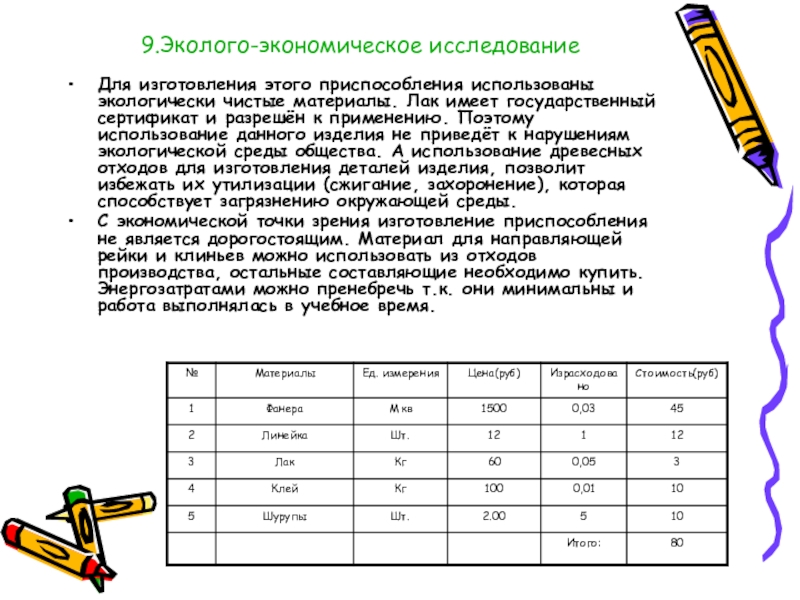

Слайд 129.Эколого-экономическое исследование
Для изготовления этого приспособления использованы экологически чистые материалы. Лак имеет
государственный сертификат и разрешён к применению. Поэтому использование данного изделия не приведёт к нарушениям экологической среды общества. А использование древесных отходов для изготовления деталей изделия, позволит избежать их утилизации (сжигание, захоронение), которая способствует загрязнению окружающей среды.
С экономической точки зрения изготовление приспособления не является дорогостоящим. Материал для направляющей рейки и клиньев можно использовать из отходов производства, остальные составляющие необходимо купить. Энергозатратами можно пренебречь т.к. они минимальны и работа выполнялась в учебное время.

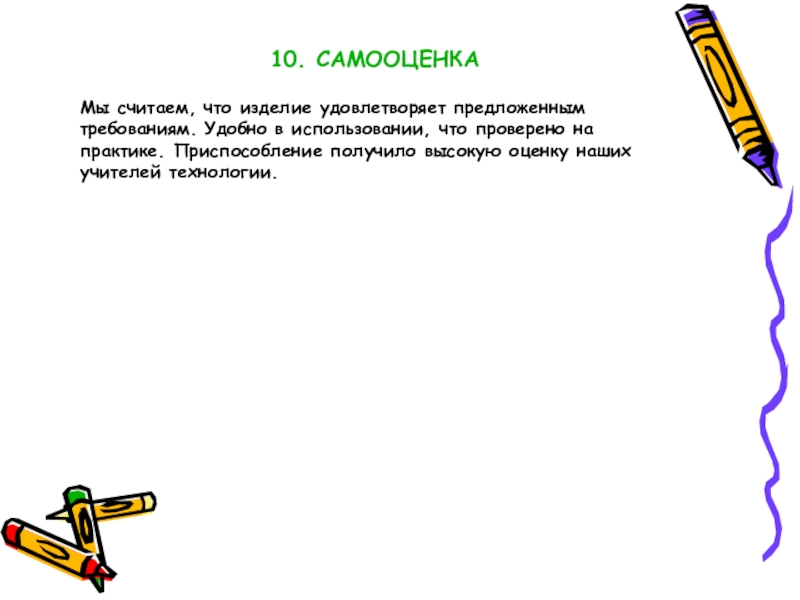

Слайд 1310. САМООЦЕНКА
Мы считаем, что изделие удовлетворяет предложенным требованиям. Удобно в использовании,
что проверено на практике. Приспособление получило высокую оценку наших учителей технологии.

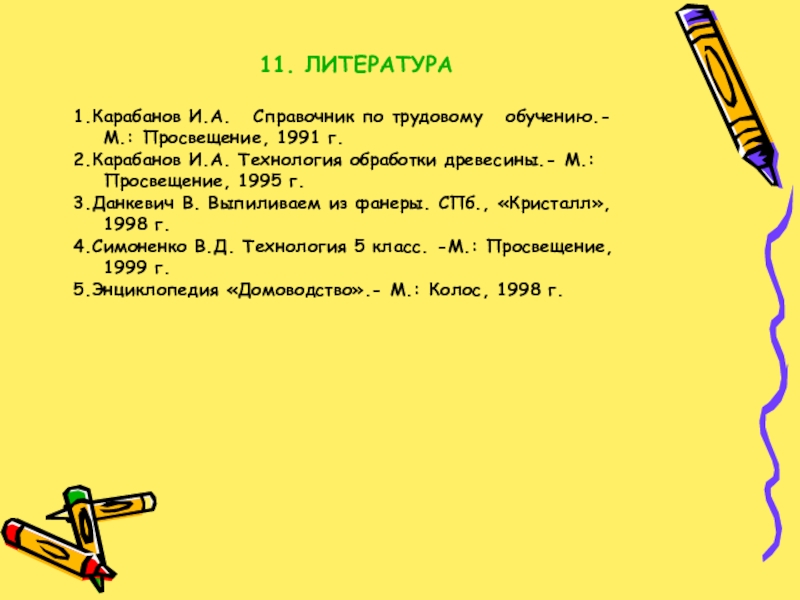

Слайд 1411. ЛИТЕРАТУРА
1.Карабанов И.А. Справочник по трудовому обучению.- М.: Просвещение,
1991 г.
2.Карабанов И.А. Технология обработки древесины.- М.: Просвещение, 1995 г.
3.Данкевич В. Выпиливаем из фанеры. СПб., «Кристалл», 1998 г.
4.Симоненко В.Д. Технология 5 класс. -М.: Просвещение, 1999 г.
5.Энциклопедия «Домоводство».- М.: Колос, 1998 г.
