Презентация, доклад Изготовление полки для цветов

Союза С.П.Лоскутова
Представляю творческий проект – изготовление “Полки для цветов”

небо подарком
На сердце ложится
Для это счастья не жалко и сил
Цветочную полку я вам смастерил

проект, я подумал: “Что я могу сделать для дома”. Я посоветовался с родителями, и они предложили мне сделать полку для цветов. У нас дома много цветов и часть надо поставить на полку. Если я сделаю ее сам, это позволит с - экономить деньги в семейном бюджете, и родителям будет приятно.
Все технологические операции, для того чтобы изготовить это изделие мне знакомы. Оборудования школьной мастерской позволят мне изготовить полку. Чтобы изделие имело красивый внешний вид, покрою лаком. Для изготовления изделия можно использовать отходы древесины и металла. Стоимость отходов низкая. Я знаю это, из уроков трудового обучения.

сборки

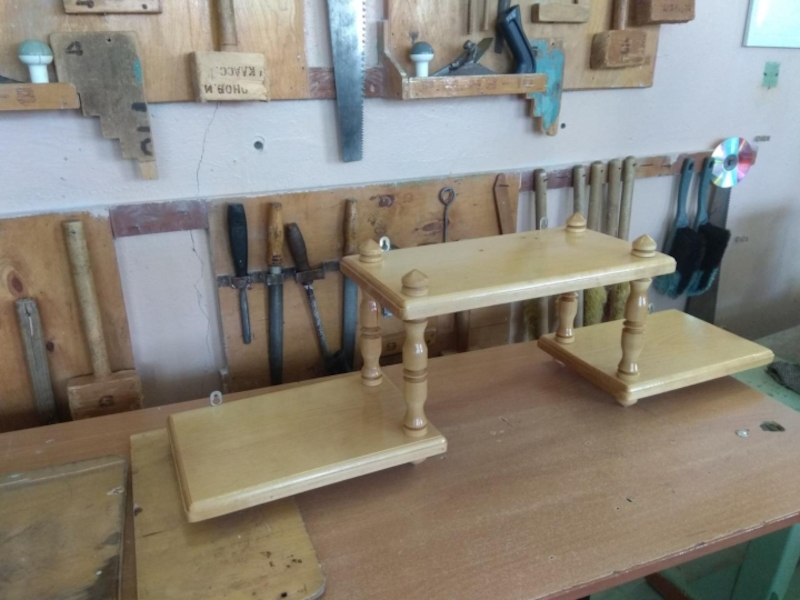

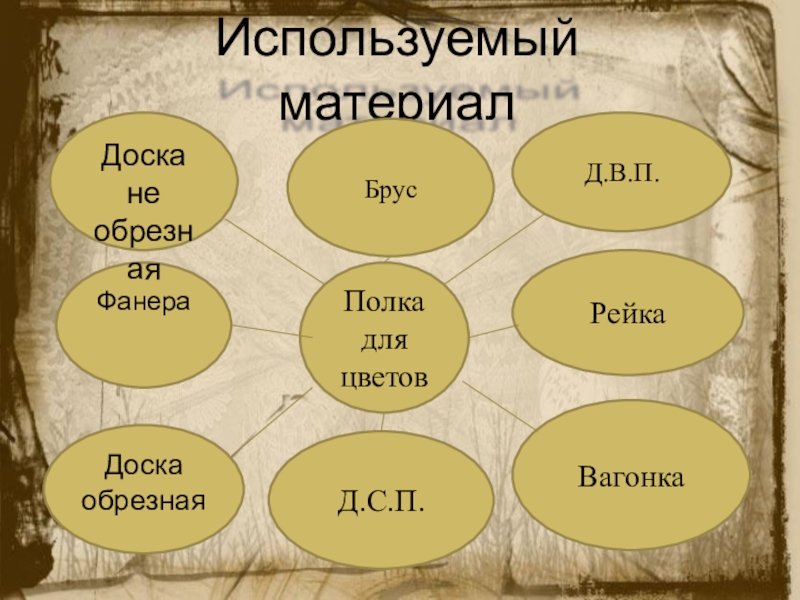

Полка для цветов

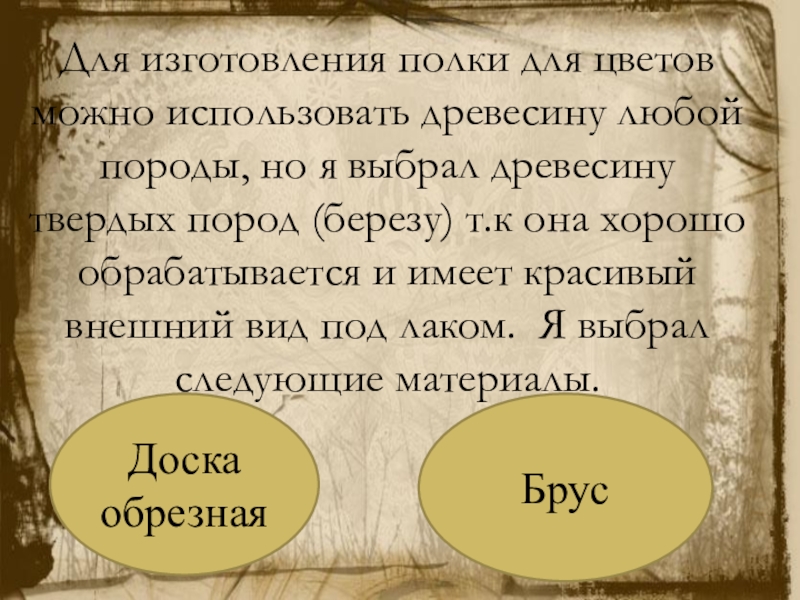

но я выбрал древесину твердых пород (березу) т.к она хорошо обрабатывается и имеет красивый внешний вид под лаком. Я выбрал следующие материалы.

Доска обрезная

Брус

на уголках

Соединение на шипах

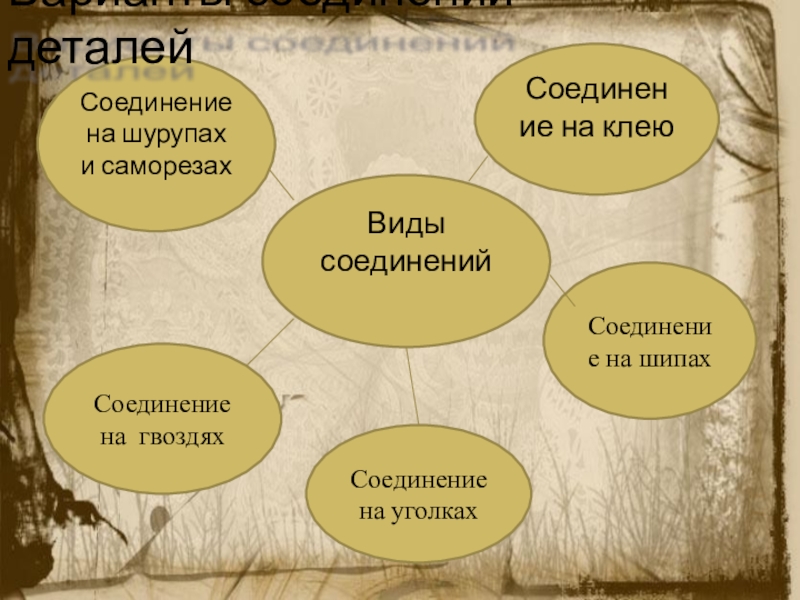

Варианты соединений деталей

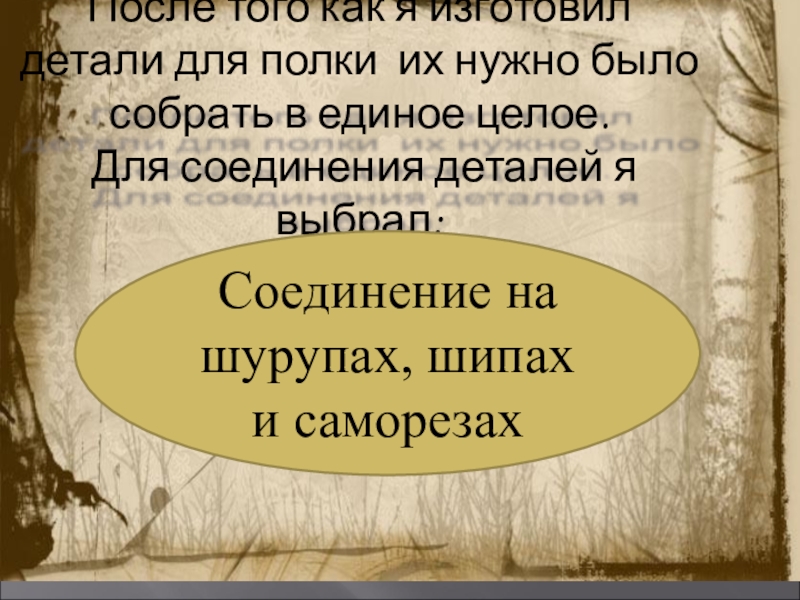

было собрать в единое целое.
Для соединения деталей я выбрал:

Соединение на шурупах, шипах и саморезах

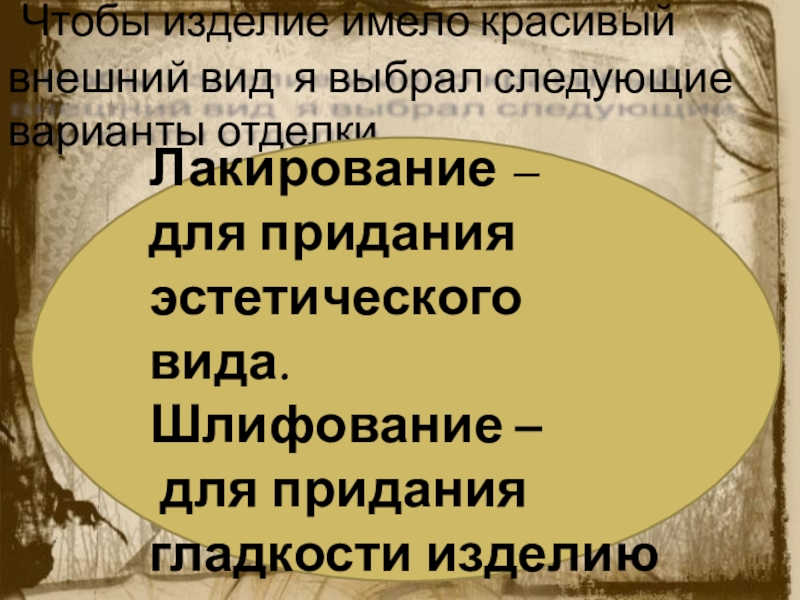

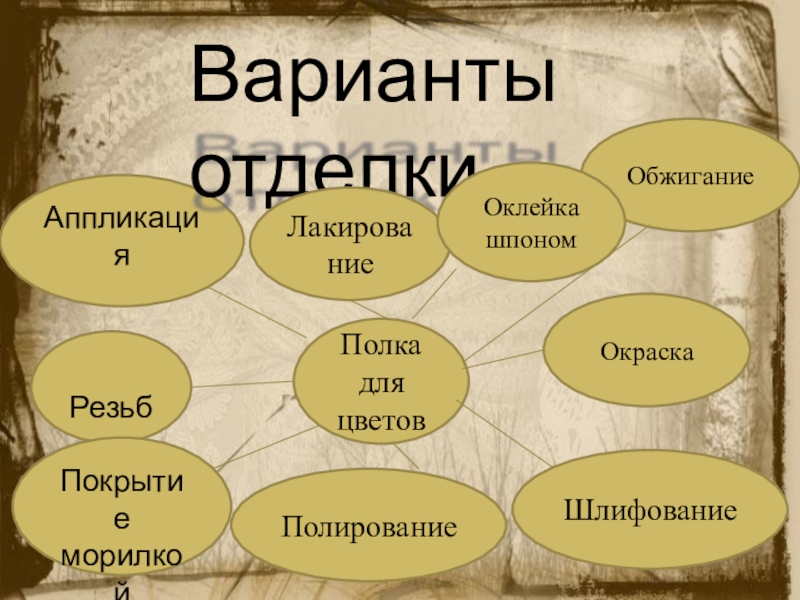

варианты отделки.

Лакирование –
для придания эстетического вида.
Шлифование –
для придания гладкости изделию

расчет материальных затрат на изготовление полки для цветов
Полка для цветов состоит из трех деталей.
Две заготовки из древесины 22*190*265
Два бруска из березы 30*30*240
Металлическая пластина 1.5*20*105; 3 шурупа ; Клей ПВА – 20 грамм Лак 40 грамм
Определим стоимость материалов необходимых для -изготовление полки для цветов.
Стоимость заготовки для основания.
Определим объем древесины в м3, переведем линейные размеры из мм в метры.
0,022*0,190*0,265
Vдр. = (0,022*0,190*0,265) * 2 = 0,0022154 мм3
C др. = 0,0022154 * 6000= 13.2924 руб.
Стоимость заготовки для стоек
0,03 * 0,03*0,240
Vдр. = (0,03 * 0,03*0,240) * 2 = 0,000432 м3
C др. = 0,000432*6000= 2.592 руб.
Стоимость металлической пластины
Весит 30грамм=0,03 кг. 1кг. Металла стоит 20 руб.
С мет. Пласт.=0,03*20= 0,6 руб.
Стоимость шурупов
3 шурупа весят 10 грамм=0,01 кг. 1кг. Стоит 100 руб.
С шурупов =(0,01*100)*3= 3 руб.

клея = 0,02*250= 5 руб. Стоимость лака
Потребуется 40 грамм = 0,04 кг. , 1 кг. Стоит 30 руб.
С лака = 0,04*30= 1,2 руб.
Общие затраты на материалы
С=13.2924 +2.592+0,6+3+5+1,2= 25.6844руб.
Затраты на электроэнергию.
Кол-во потребляемой электроэнергии выражается в кВт. ч., мощность станка в кВт. Цена 1кВт.ч. равна 7 руб. Для подсчета затрат на электроэнергию необходимо мощность станка умножить на время его работы и умножить на стоимость 1кВт. Ч. Для точения стоек на станке СТД-120-М потребуется 1,2 часа, мощность электродвигателя W=0.85 кВт. Расход электроэнергии .
Eэл. = 1,2*0,85= 1,02 кВт. Ч.
Сэп. = 1,02*7= 7.14 руб.
Общее освещение в расчете на одного учащегося Число лампочек 10 шт. t время освещения 10 часов, мощность 1 лампочки 100 Вт=0,1 кВт, кол-во уч-ся 15
E общ. = 0,1*10*10= 10 кВт.
С эл. = 10*7=70 руб.
Общие затраты на электроэнергию.
С=7.14+70=77.14 руб.
Общие затраты на материалы и электроэнергию
С=25.6844+77.14=102.8244 руб.=184.44 руб.
Изделие в магазине стоит 500-600 рублей . Если наладить производство полок то это будет экономически выгодно

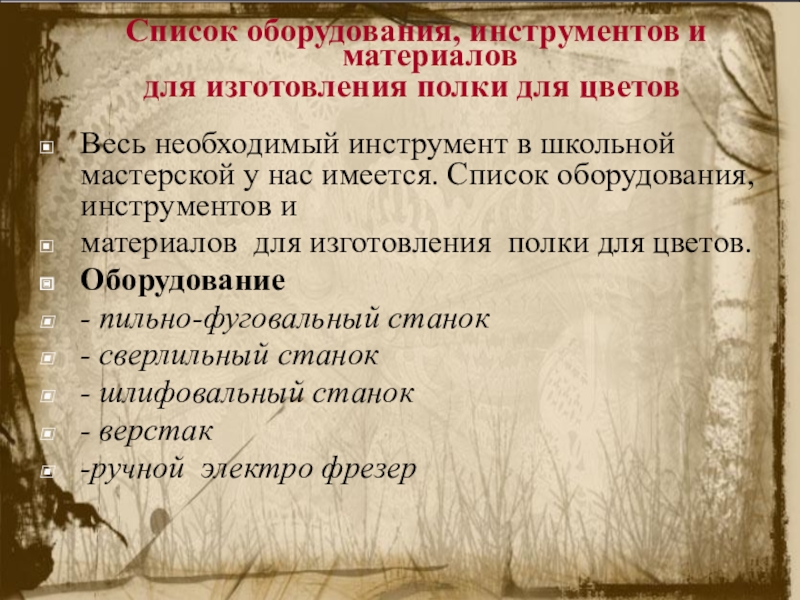

Весь необходимый инструмент в школьной мастерской у нас имеется. Список оборудования, инструментов и
материалов для изготовления полки для цветов.
Оборудование
- пильно-фуговальный станок
- сверлильный станок
- шлифовальный станок
- верстак
-ручной электро фрезер

и закреплять заготовку на верстаке.
При работе на ТСД работать в защитных очках, измерять после полной остановки станка, стружку не сдувать, а сметать щёткой.
При работе с резцом не ставить пальцы на ходу движения резца.
5. При строгании рубанком его надо очищать от стружки при помощи деревянного клина, нельзя пальцами проверять остроту лезвия.
При сверлении надевать защитные очки, нельзя стружку сдувать ртом.
При пилении применять стусло.
При шлифовании одевать респиратор.
При лакировании следует проветривать помещение, остерегаться попадания лака в глаза.
При работе на токарном станке на надевать очки. Шлифовать, не соединяя края нождачной бумаги.

Техника безопасности при изготовлении Полки для цветов

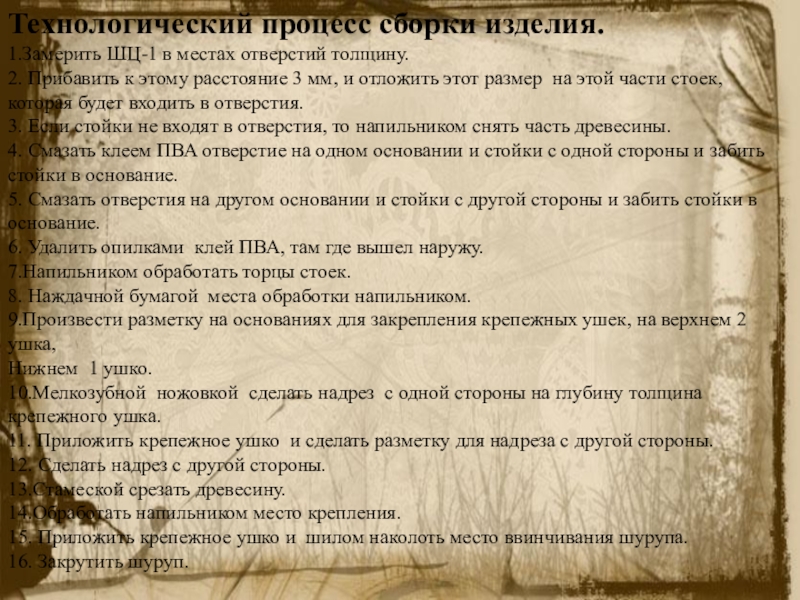

этому расстояние 3 мм, и отложить этот размер на этой части стоек, которая будет входить в отверстия.
3. Если стойки не входят в отверстия, то напильником снять часть древесины.
4. Смазать клеем ПВА отверстие на одном основании и стойки с одной стороны и забить стойки в основание.
5. Смазать отверстия на другом основании и стойки с другой стороны и забить стойки в основание.
6. Удалить опилками клей ПВА, там где вышел наружу.
7.Напильником обработать торцы стоек.
8. Наждачной бумагой места обработки напильником.
9.Произвести разметку на основаниях для закрепления крепежных ушек, на верхнем 2 ушка,
Нижнем 1 ушко.
10.Мелкозубной ножовкой сделать надрез с одной стороны на глубину толщина крепежного ушка.
11. Приложить крепежное ушко и сделать разметку для надреза с другой стороны.
12. Сделать надрез с другой стороны.
13.Стамеской срезать древесину.
14.Обработать напильником место крепления.
15. Приложить крепежное ушко и шилом наколоть место ввинчивания шурупа.
16. Закрутить шуруп.

В.Д. Симоненко Брянск 1995.
Творческие проекты учащихся 5-9 классов В.Д. Симоненко Брянск 1996.
Творческие проекты учащихся педучилищ Н.В. Матяш Брянск 1999
