Презентация, доклад Из истории рубанка
Содержание
- 1. Презентация Из истории рубанка
- 2. Рубанок (от нем. raubank) больше чем просто
- 3. Почему же именно в это время столярный
- 4. По принципиальному устройству и конструкции выделяют следующие
- 5. Немецко-Австрийский рубанок сделан из граба. По длине составляет

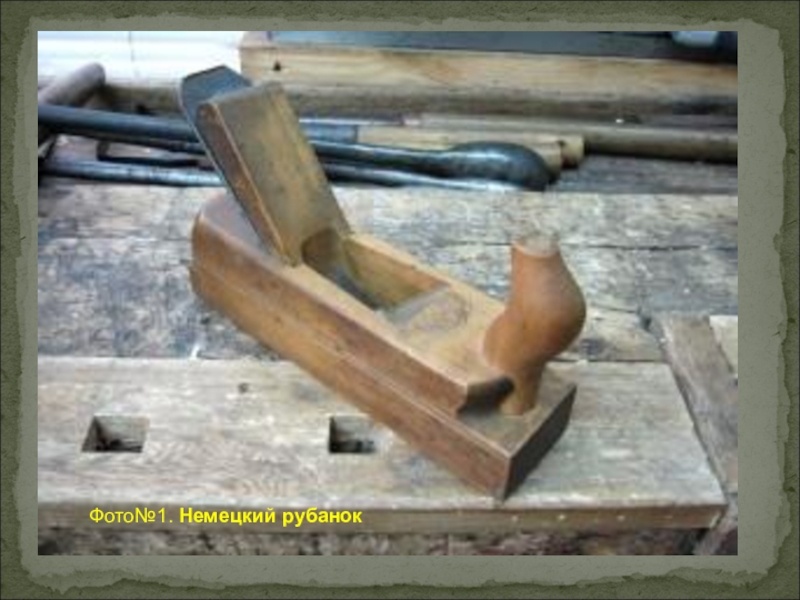

- 6. Фото№1. Немецкий рубанок
- 7. Английский имеет «гробовидную» форму (coffin plane), сделан
- 8. Фото№2. Английский рубанок
- 9. Голландские рубанки также изготовляли из бука. По форме напоминает сабо (башмак). Длина — около 200 мм.
- 10. Фото№3. Голландский рубанок, конец 19 века
- 11. Французский рубанок по форме представляет собой простой

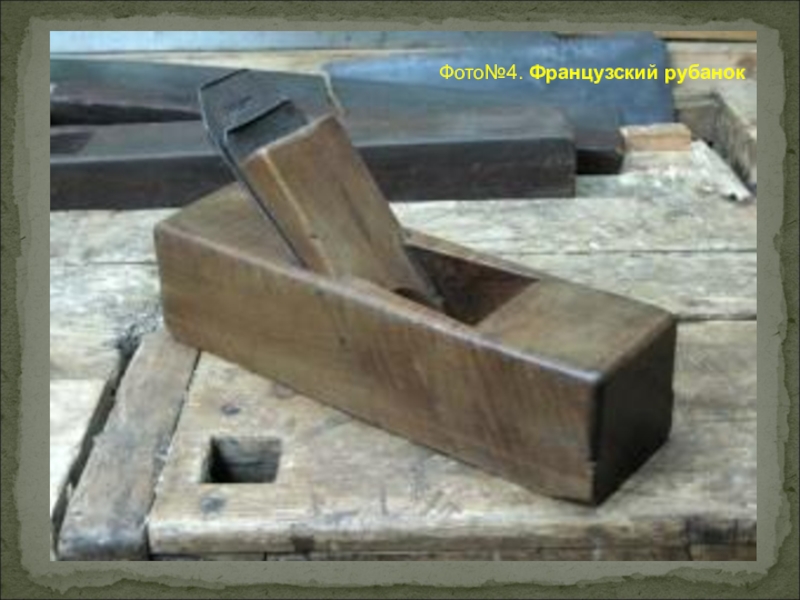

- 12. Фото№4. Французский рубанок
- 13. Существует и смешанный тип, представляющий собой нечто

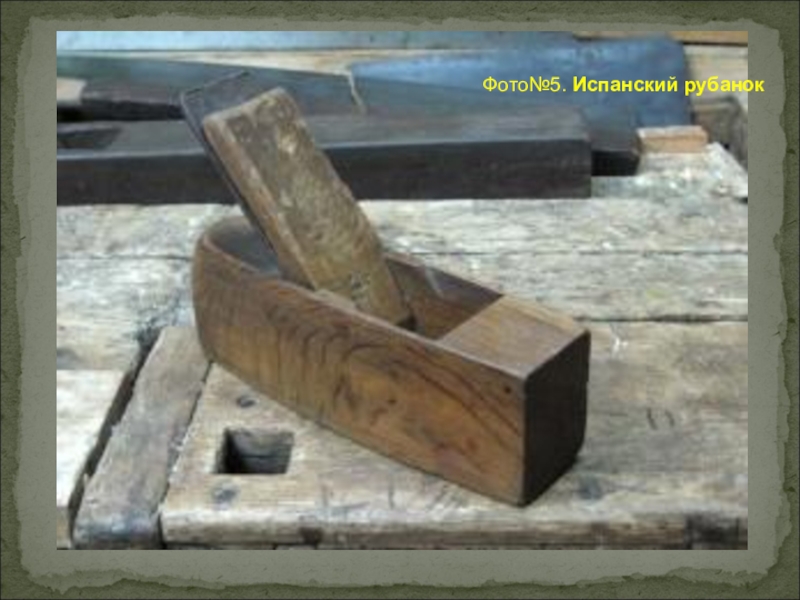

- 14. Фото№5. Испанский рубанок
- 15. Особняком стоят так называемые азиатские рубанки: японский
- 16. В конструкции европейских рубанков главная составляющая –
- 17. Часто железка украшалась узорами — это отдельное

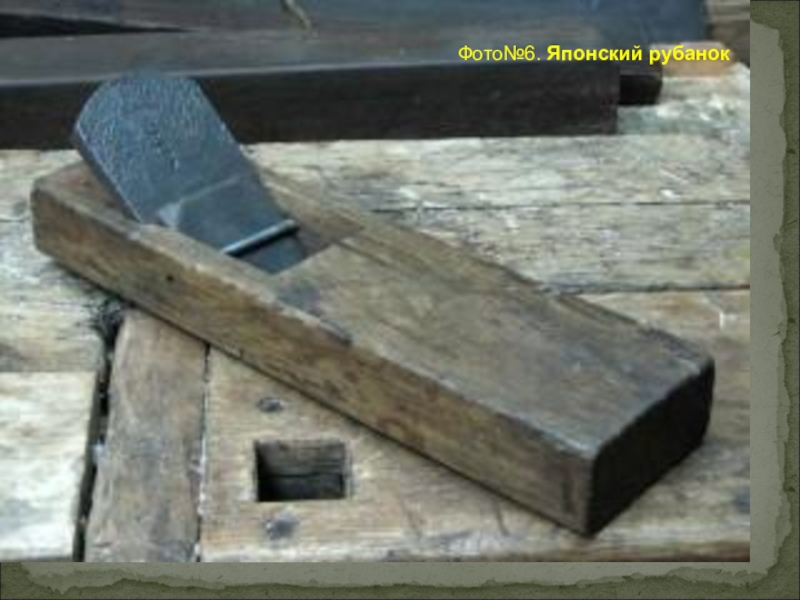

- 18. Фото№6. Японский рубанок
- 19. Китайским рубанком строгают и от себя и

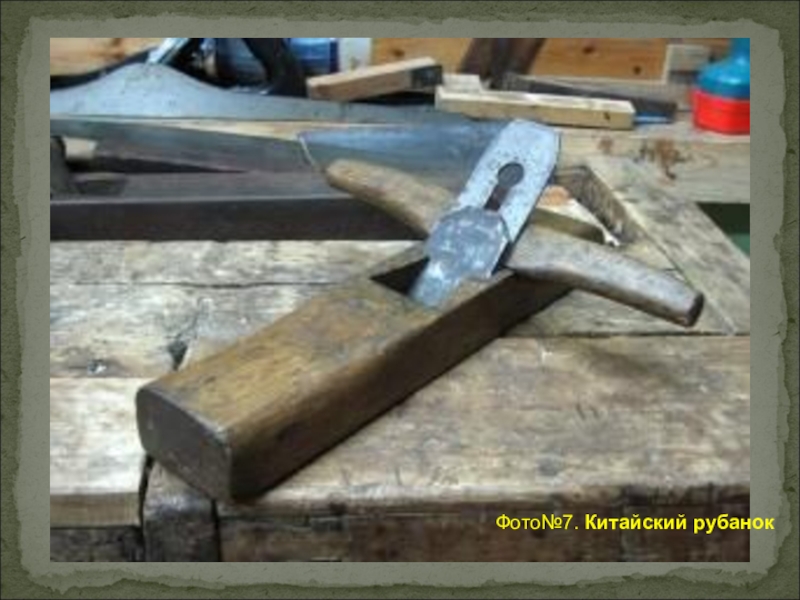

- 20. Фото№7. Китайский рубанок
- 21. В России изначально рубанков не было, а
- 22. Фото№8. Прямой («долгий») струг( скобель)

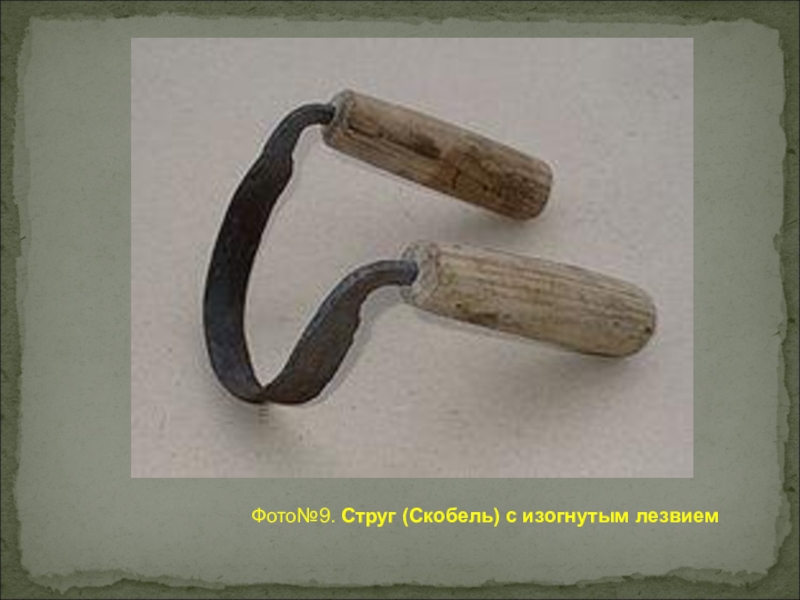

- 23. Фото№9. Струг (Скобель) с изогнутым лезвием
- 24. Потом, 300 лет назад Пётр Первый поехал

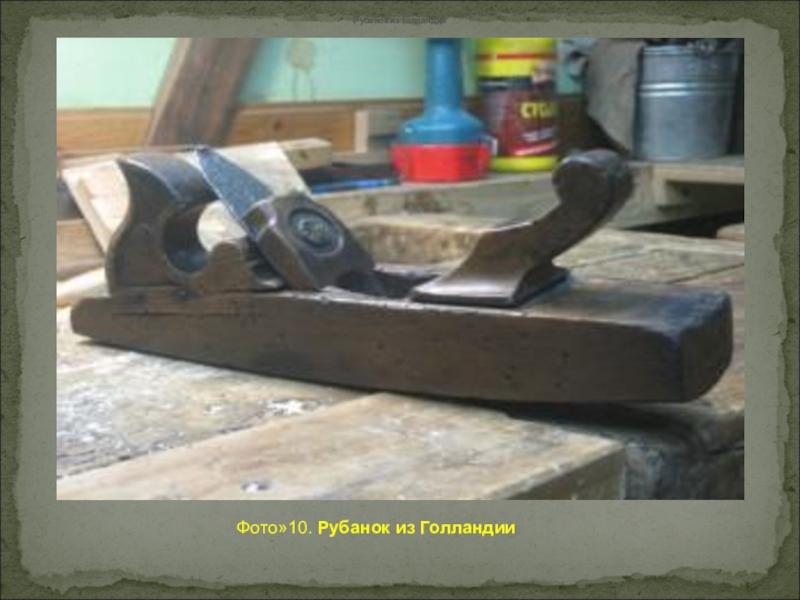

- 25. Рубанок из ГолландииРубанок из ГолландииФото»10. Рубанок из Голландии
- 26. По сути дела с тех пор конструкция

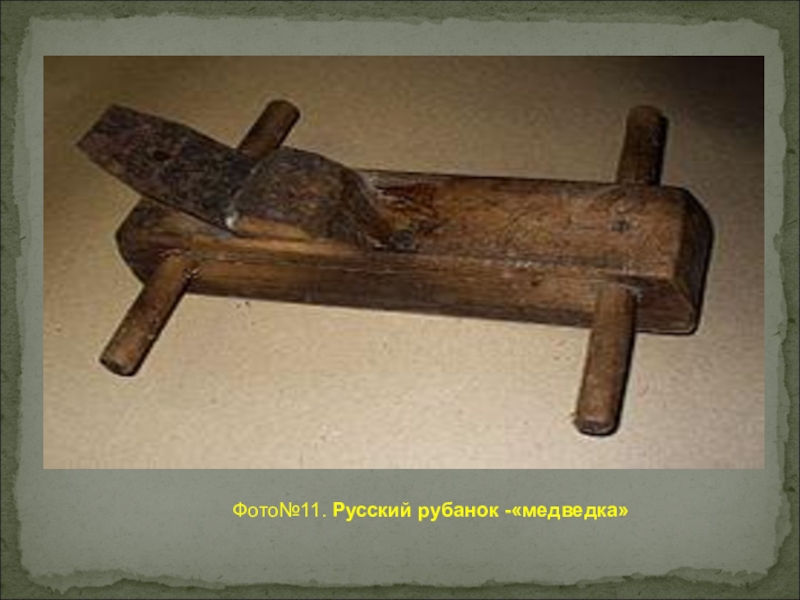

- 27. Фото№11. Русский рубанок -«медведка»
- 28. Ещё одна важная веха в
- 29. Фото№12. Рубанки из чугуна, стали и латуни
- 30. По мнению большинства зарубежных мастеров,
- 31. Фото№13. Рубанок из чугуна
- 32. Отдельно стоит сказать о существовании так называемых

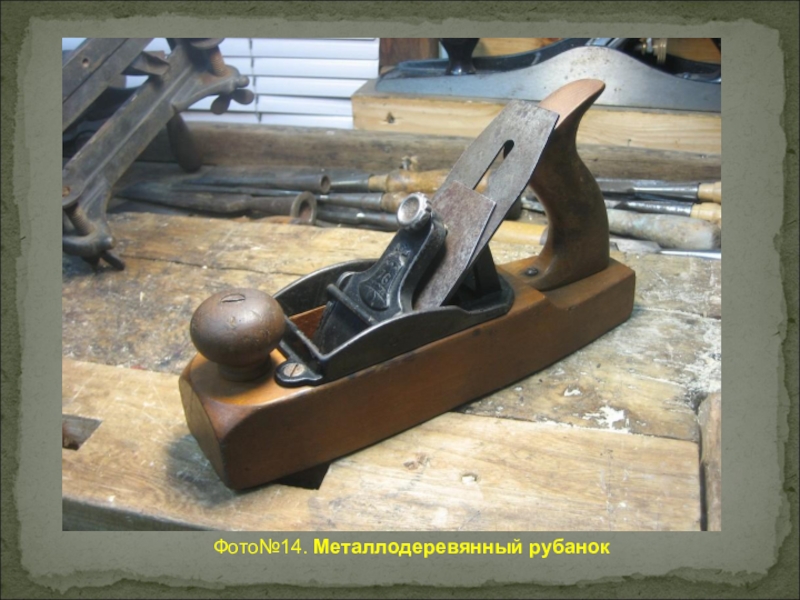

- 33. Фото№14. Металлодеревянный рубанок
- 34. Первым серийным производителем металлических рубанков в Англии
- 35. Крупнейший производитель рубанков, безоговорочный №1 в Америке
- 36. В 1857 году от неё отделилась «Stanley

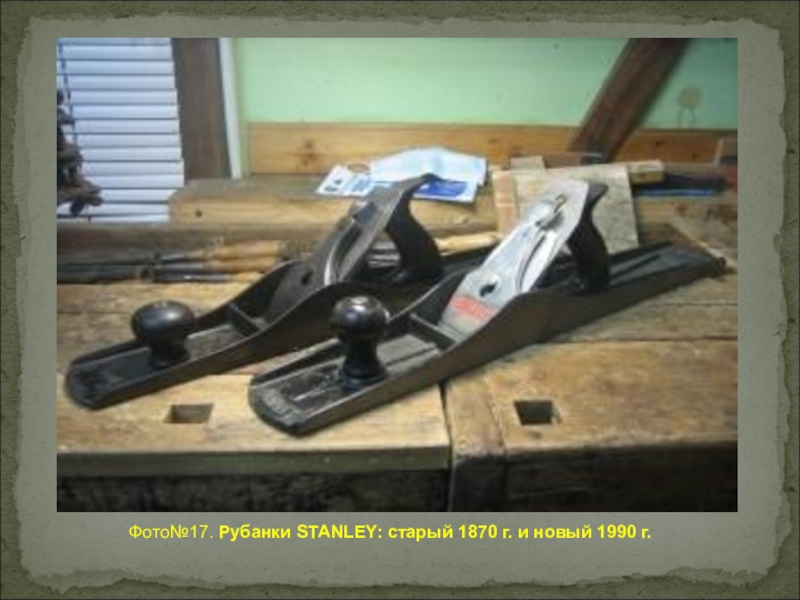

- 37. Фото№17. Рубанки STANLEY: старый 1870 г. и новый 1990 г.
- 38. Стэнли наладил в США массовое производство рубанков,
- 39. В конце ХХ века фирму выкупили англичане
- 40. С этого момента рубанок стал покорять мир.

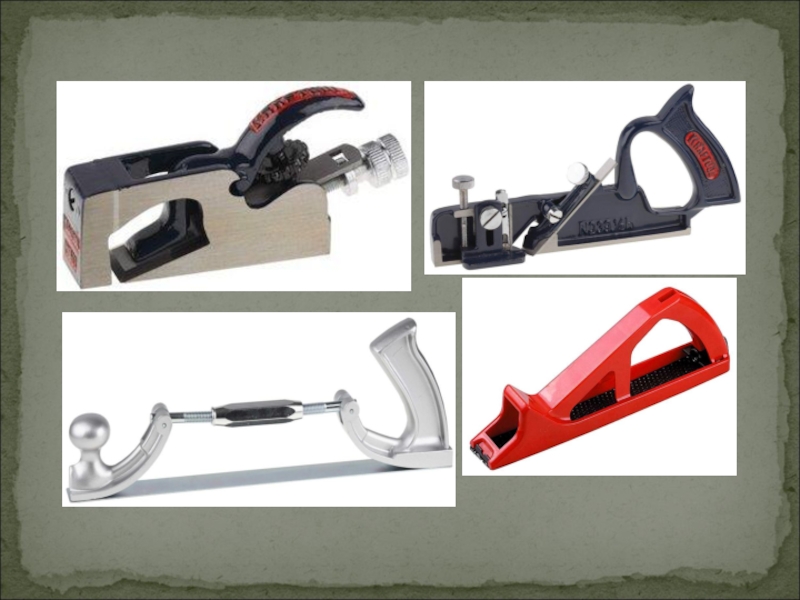

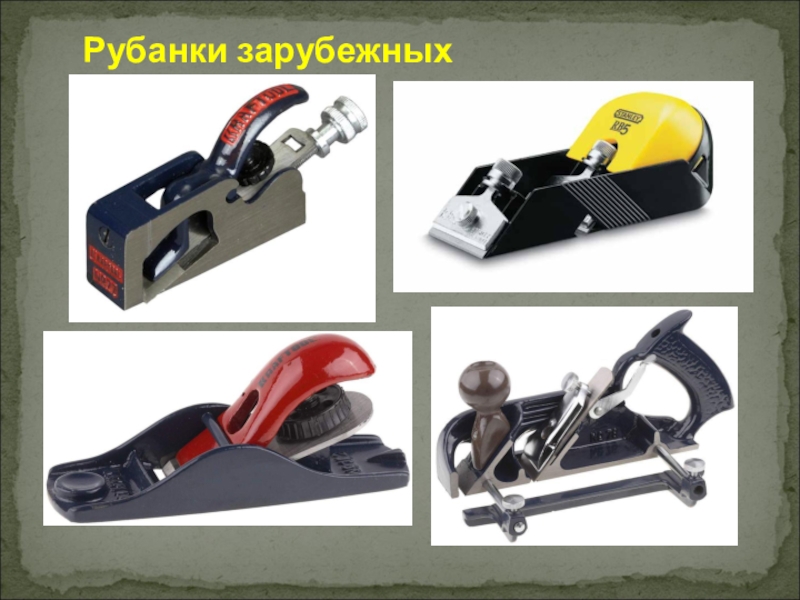

- 41. Рубанки зарубежных производителей
- 42. Слайд 42

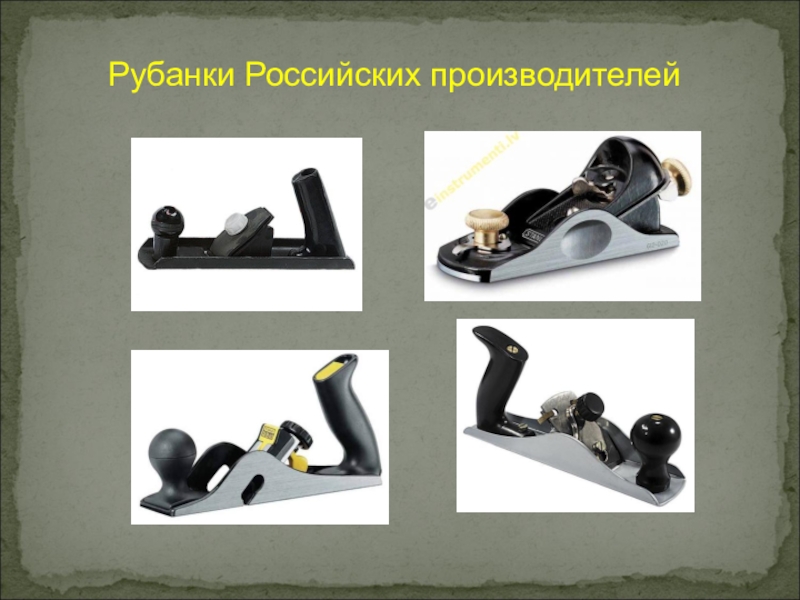

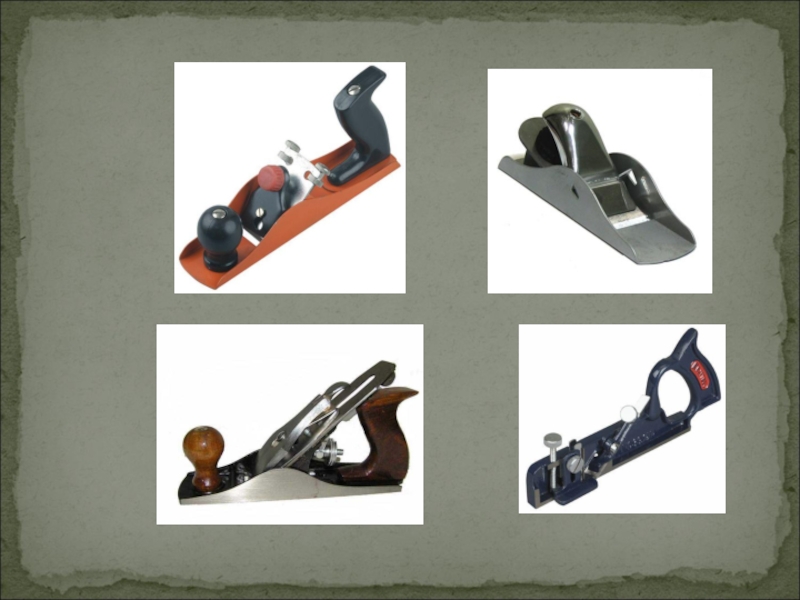

- 43. Рубанки Российских производителей
- 44. Слайд 44
- 45. Но там, где ручной рубанок справляется с трудом, на выручку приходит
- 46. Электрорубанок Bosch PHO 20-82Электрорубанок Makita 1902

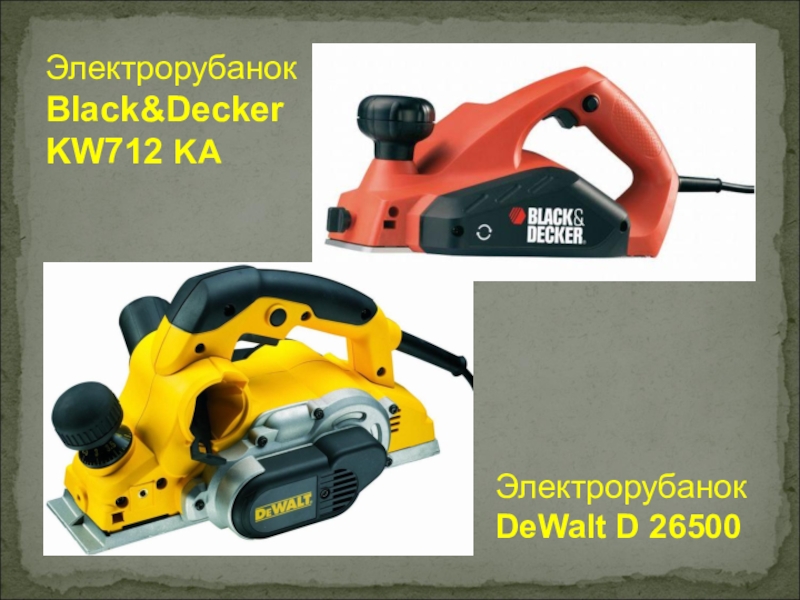

- 47. Электрорубанок Black&Decker KW712 KAЭлектрорубанок DeWalt D 26500

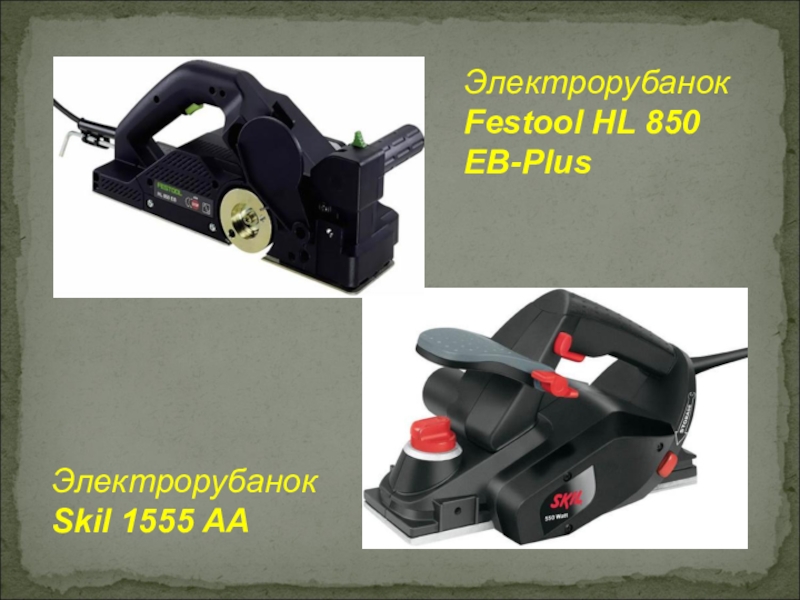

- 48. Электрорубанок Festool HL 850 EB-PlusЭлектрорубанок Skil 1555 AA
- 49. ЭлектрорубанокИнтерскол Р-82 ТС-01Электрорубанок Интерскол Р-110/2000М
Рубанок (от нем. raubank) больше чем просто незатейливый столярный инструмент, состоящий из резца, колодки и зажимного клина. У него богатейшая история, уходящая корнями в древность. Считается, что первый железный рубанок был найден при раскопках Помпеи и
Слайд 2Рубанок (от нем. raubank) больше чем просто незатейливый столярный инструмент, состоящий
из резца, колодки и зажимного клина. У него богатейшая история, уходящая корнями в древность. Считается, что первый железный рубанок был найден при раскопках Помпеи и относятся к 1 в. н. э, однако развитие рубанка началось в позднее Средневековье в XV— XVI веках. Доподлинно известно, что наибольшее распространение рубанки получили именно в 18 столетии.

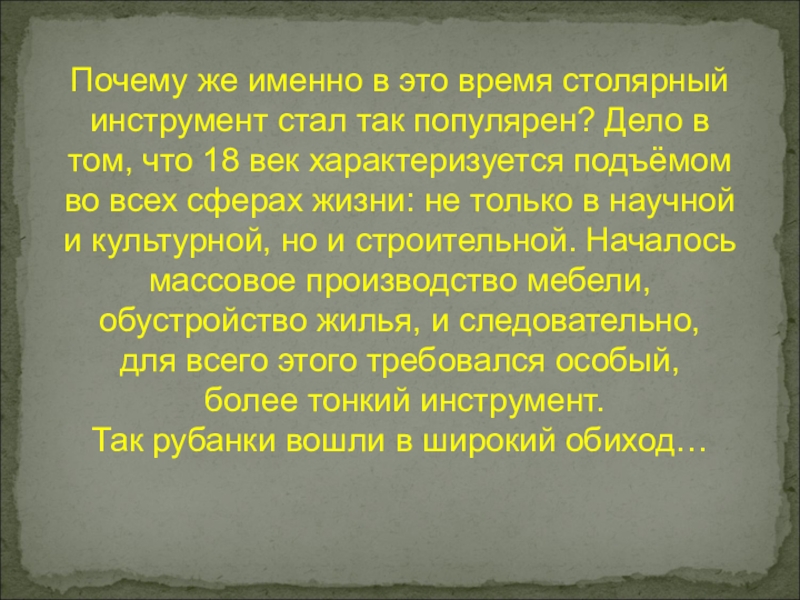

Слайд 3Почему же именно в это время столярный инструмент стал так популярен?
Дело в том, что 18 век характеризуется подъёмом во всех сферах жизни: не только в научной и культурной, но и строительной. Началось массовое производство мебели, обустройство жилья, и следовательно,
для всего этого требовался особый,
более тонкий инструмент.
Так рубанки вошли в широкий обиход…
для всего этого требовался особый,
более тонкий инструмент.
Так рубанки вошли в широкий обиход…

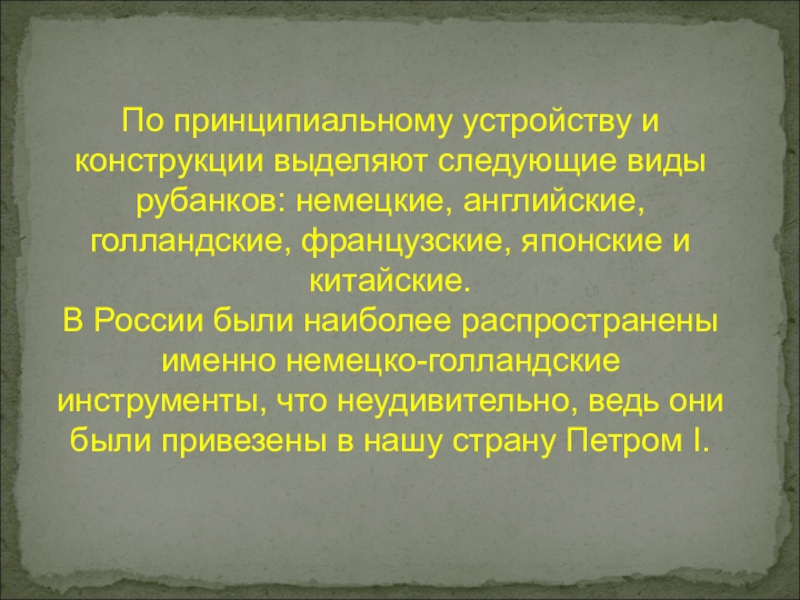

Слайд 4По принципиальному устройству и конструкции выделяют следующие виды рубанков: немецкие, английские,
голландские, французские, японские и китайские.
В России были наиболее распространены именно немецко-голландские инструменты, что неудивительно, ведь они были привезены в нашу страну Петром I.
В России были наиболее распространены именно немецко-голландские инструменты, что неудивительно, ведь они были привезены в нашу страну Петром I.
Слайд 5Немецко-Австрийский рубанок сделан
из граба. По длине составляет примерно
250 мм. Спереди
имеется ручка – «рог».
Необходимо отметить, что в России
переняли именно немецкий вид рубанков.
Необходимо отметить, что в России
переняли именно немецкий вид рубанков.

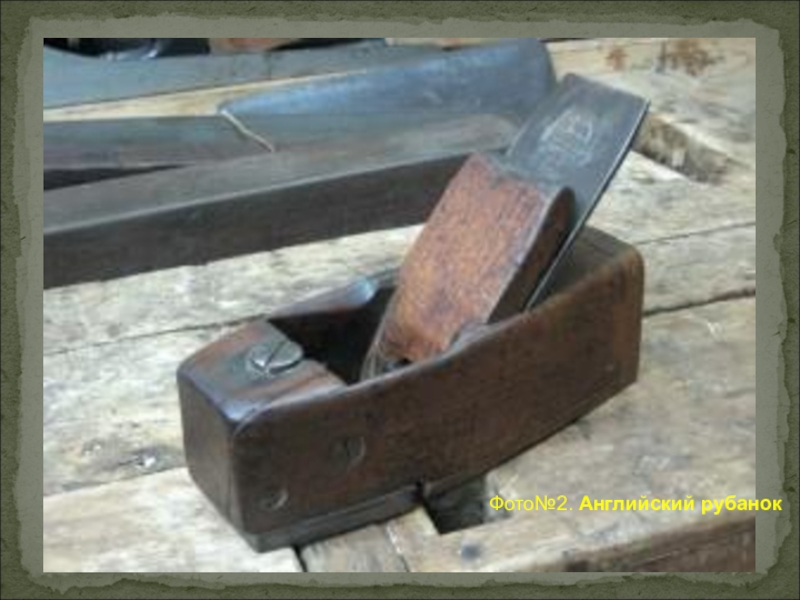

Слайд 7Английский имеет «гробовидную» форму
(coffin plane), сделан из бука. Как и
немецкий, удобен в работе. Длина
составляет около 200 мм.

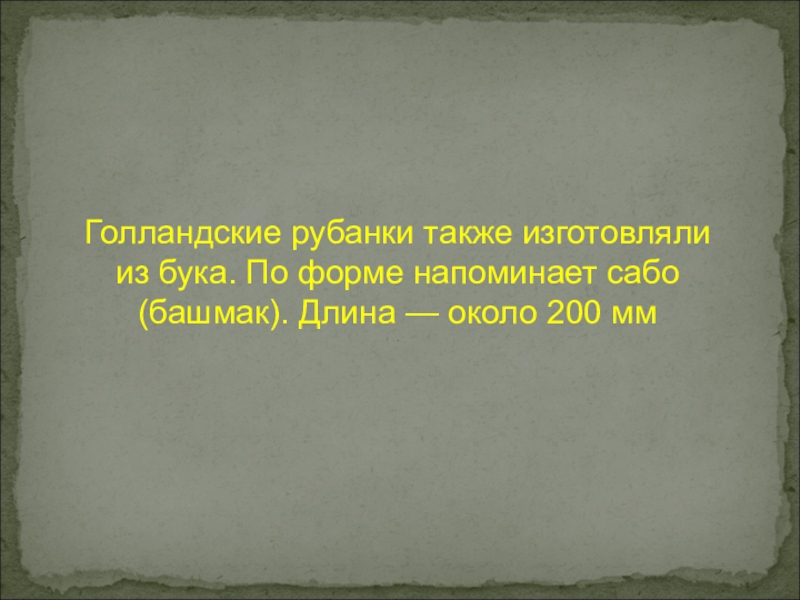

Слайд 9Голландские рубанки также изготовляли
из бука. По форме напоминает сабо
(башмак).
Длина — около 200 мм
.
.
Слайд 11Французский рубанок по форме представляет собой простой параллелепипед; изготовлялся из дерева
фруктовых пород – яблонь и груш.
По длине – 250 мм.
По длине – 250 мм.
Слайд 13Существует и смешанный тип, представляющий собой нечто среднее
между английским и
французским рубанком. Это испанский рубанок.
По форме – параллелепипед с заоваленными краями. Сделан
из пробкового дуба. В целом его история создания и бытования
заимствована из Северной Европы, поэтому особых отличительных
черт этот рубанок не имеет.
По форме – параллелепипед с заоваленными краями. Сделан
из пробкового дуба. В целом его история создания и бытования
заимствована из Северной Европы, поэтому особых отличительных
черт этот рубанок не имеет.
Слайд 15Особняком стоят так называемые азиатские рубанки: японский и китайский. Японский рубанок, в
отличие от европейских аналогов, строгает на себя. Плоский, не вытянут вверх, а сплюснут. Форма обусловлена удобством для мастера: чтобы инструмент можно было брать с боков.
Слайд 16В конструкции европейских рубанков главная составляющая – это колодка. В японском,
наоборот, основная часть – именно железко (составляет основную стоимость), а колодка не более чем расходный материал. Железко выполнена клинообразной сверху - вниз, а не снизу-вверх, как у европейских рубанков. Клин в большинстве случаев отсутствует и железка удерживается в колодке за счёт своей клинообразной формы.
Слайд 17Часто железка украшалась узорами — это отдельное произведение искусства, изящное, тонко
выполненное. Колодка же в японском рубанке наоборот — максимально простая. Эстетический принцип оформления в японской традиции становится первостепенным даже для такого утилитарного предмета.
Слайд 19Китайским рубанком строгают и от себя и на себя. Для удобства
к инструменту приделаны 2 ручки. Железка — простая,
выполненная по европейскому образу.
выполненная по европейскому образу.

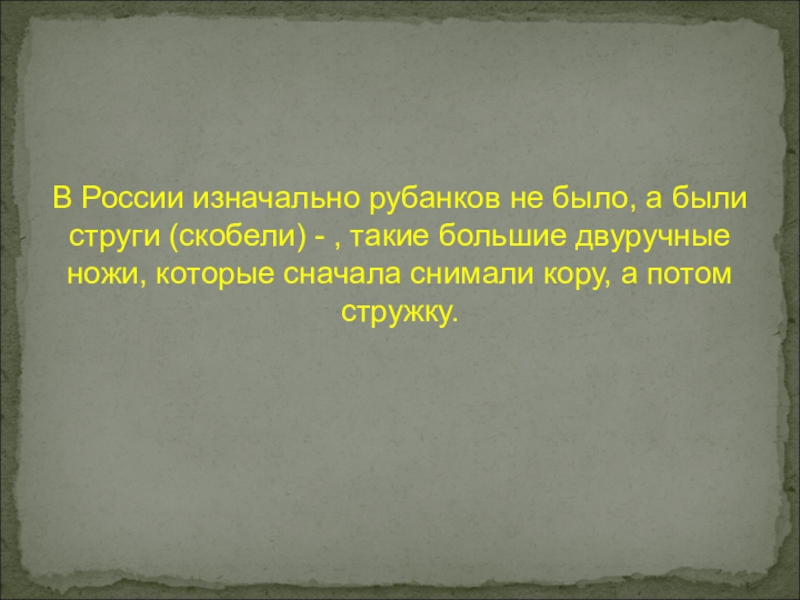

Слайд 21В России изначально рубанков не было, а были струги (скобели) -
, такие большие двуручные ножи, которые сначала снимали кору, а потом стружку.

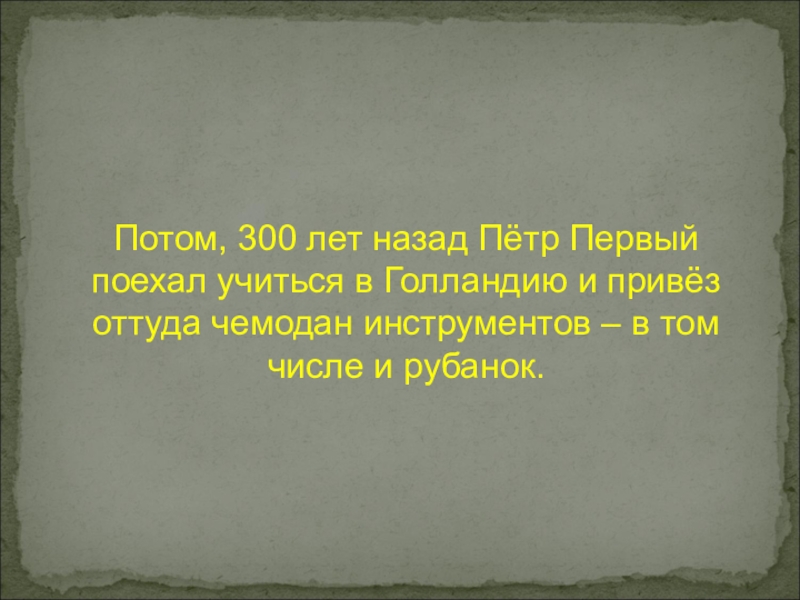

Слайд 24Потом, 300 лет назад Пётр Первый поехал учиться в Голландию и
привёз оттуда чемодан инструментов – в том числе и рубанок.
Слайд 26По сути дела с тех пор конструкция рубанка не изменилась, все
рубанки состоят из колодки и ножа. И принцип строгания сохранился.
Но в России рубанок претерпел некоторые изменения. Русские приделали к рубанку 4 ручки - две спереди, две сзади, и увеличили его в размерах. Такой рубанок назывался «медведка». Им работали два человека, строгали большие доски. Один тянул на себя спереди, второй толкал сзади.
Но в России рубанок претерпел некоторые изменения. Русские приделали к рубанку 4 ручки - две спереди, две сзади, и увеличили его в размерах. Такой рубанок назывался «медведка». Им работали два человека, строгали большие доски. Один тянул на себя спереди, второй толкал сзади.

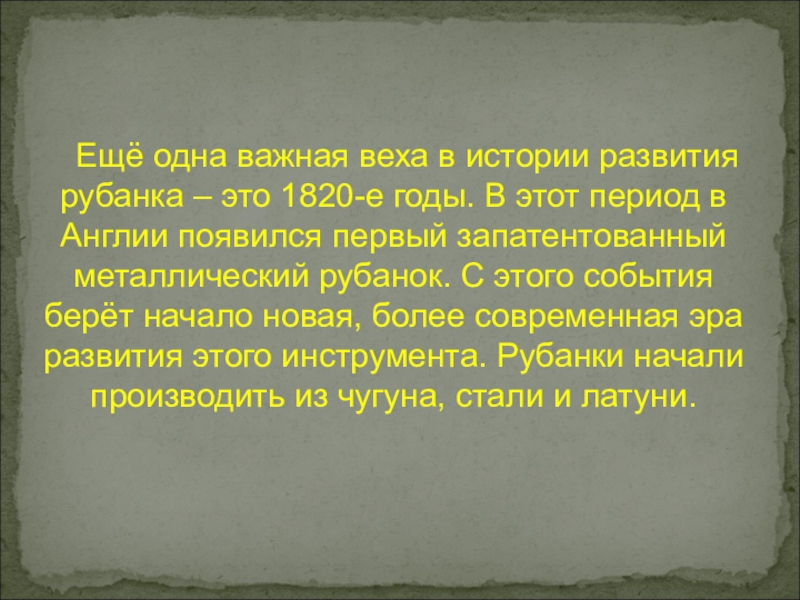

Слайд 28 Ещё одна важная веха в истории развития рубанка –
это 1820-е годы. В этот период в Англии появился первый запатентованный металлический рубанок. С этого события берёт начало новая, более современная эра развития этого инструмента. Рубанки начали производить из чугуна, стали и латуни.
Слайд 30 По мнению большинства зарубежных мастеров, самыми удобными в использовании
являются именно инструменты из чугуна. Они имеют огромное преимущество по сравнению с деревянными, благодаря меньшей изнашиваемости подошвы. Однако и цена на них была значительно выше.
Слайд 32Отдельно стоит сказать о существовании так называемых комбинированных (металлодеревянных) рубанков, производившихся
до 1918 года. Они были дешевле и проще в производстве, но широкого распространения так и не получили. Основным недостатком металлодеревянных рубанков была быстрая изнашиваемость подошвы.
Слайд 34Первым серийным производителем металлических рубанков в Англии является Стюарт Спирс. Затем,
уже в 60-е годы XIX века, производство наладил Томас Норрис.
У себя на родине он считается создателем образцовых рубанков, получивших признание во всём мире.
У себя на родине он считается создателем образцовых рубанков, получивших признание во всём мире.

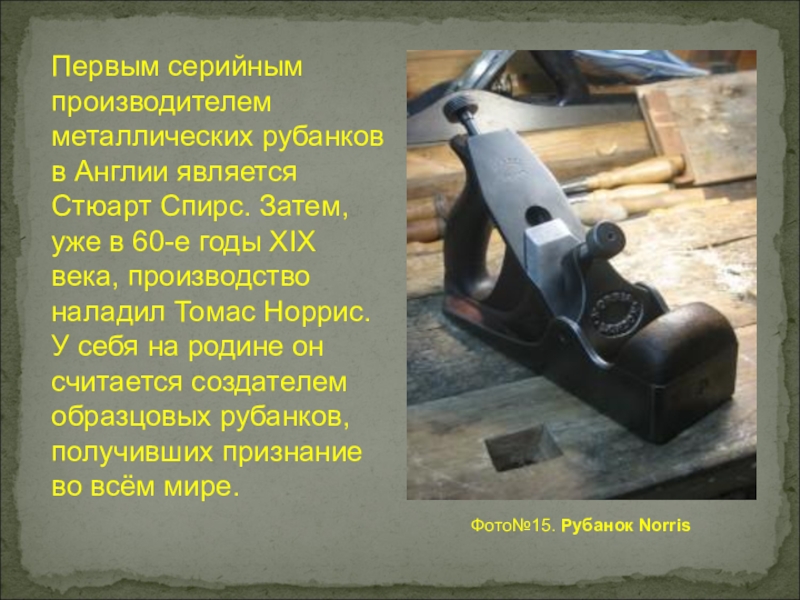

Фото№15. Рубанок Norris
Слайд 35Крупнейший производитель рубанков, безоговорочный №1 в Америке – Стэнли. Его инструменты
экспортировались во все страны мира; более того, именно по его образу и подобию рубанки создавали и другие фирмы.
Компания Стэнли возникла в 1843 году как «The Stanley Works».
Фото№16. Рубанок специального
назначения Stanley
Слайд 36В 1857 году от неё отделилась «Stanley Rule
and Level Company»,
которая и известна
сейчас как Стэнли (Stanley).В 1869 году
Стэнли купил 7 патентов уЛеонарда Бэйли
(Leonard Bailey). Бэйли жил в Англии и был
производителем рубанков, имел ряд патентов
на различные конструкции рубанков. Их
плодотворный союз продолжался до
1875 года. Результатом их совместного
сотрудничества стали одни из самых
известных, качественных и относительно
недорогих рубанков в мире.
сейчас как Стэнли (Stanley).В 1869 году
Стэнли купил 7 патентов уЛеонарда Бэйли
(Leonard Bailey). Бэйли жил в Англии и был
производителем рубанков, имел ряд патентов
на различные конструкции рубанков. Их
плодотворный союз продолжался до
1875 года. Результатом их совместного
сотрудничества стали одни из самых
известных, качественных и относительно
недорогих рубанков в мире.

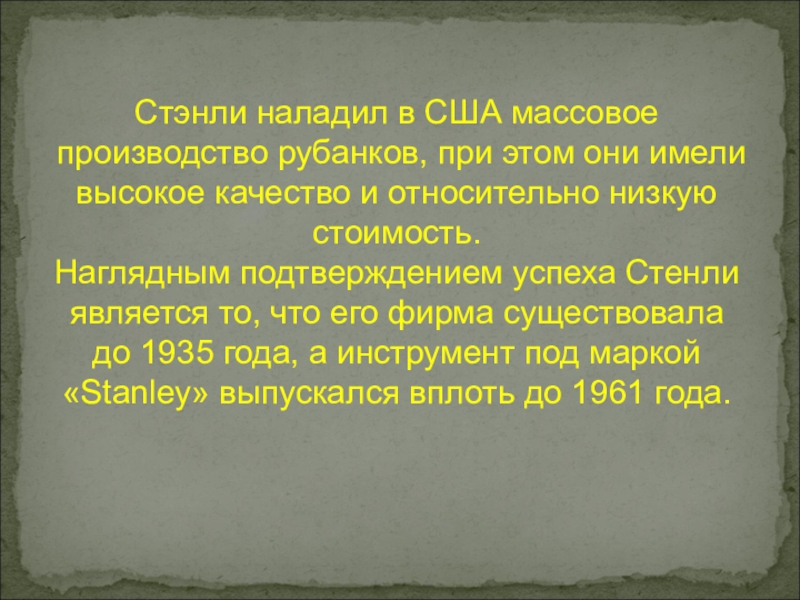

Слайд 38Стэнли наладил в США массовое производство рубанков, при этом они имели
высокое качество и относительно низкую стоимость.
Наглядным подтверждением успеха Стенли является то, что его фирма существовала до 1935 года, а инструмент под маркой «Stanley» выпускался вплоть до 1961 года.

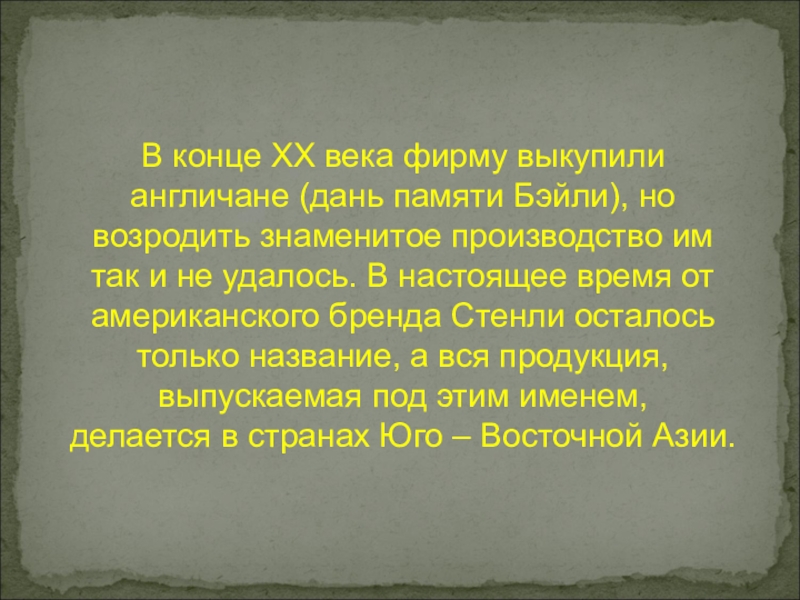

Слайд 39В конце ХХ века фирму выкупили англичане (дань памяти Бэйли), но
возродить знаменитое производство им так и не удалось. В настоящее время от американского бренда Стенли осталось только название, а вся продукция, выпускаемая под этим именем,
делается в странах Юго – Восточной Азии.
делается в странах Юго – Восточной Азии.

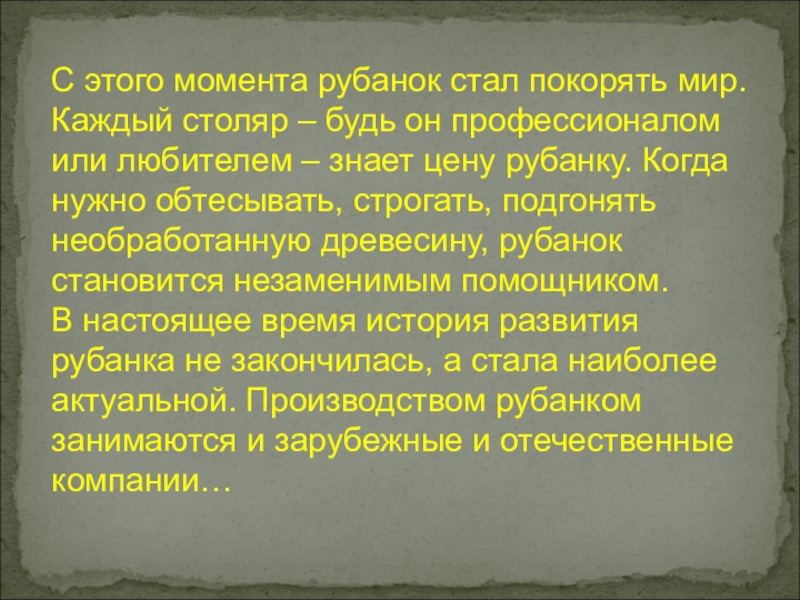

Слайд 40С этого момента рубанок стал покорять мир.
Каждый столяр – будь он профессионалом
или любителем – знает цену рубанку. Когда нужно обтесывать, строгать, подгонять необработанную древесину, рубанок становится незаменимым помощником.
В настоящее время история развития рубанка не закончилась, а стала наиболее актуальной. Производством рубанком занимаются и зарубежные и отечественные компании…
В настоящее время история развития рубанка не закончилась, а стала наиболее актуальной. Производством рубанком занимаются и зарубежные и отечественные компании…
Слайд 45

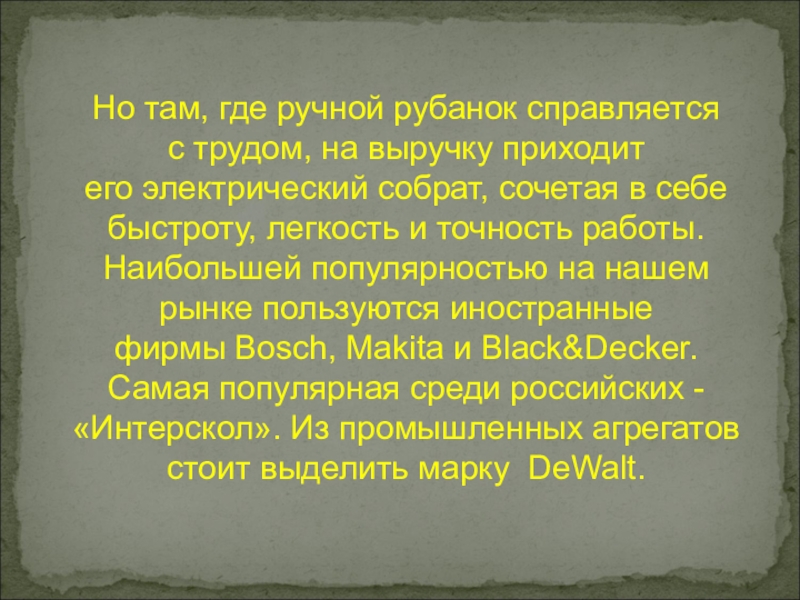

Но там, где ручной рубанок справляется с трудом, на выручку приходит его электрический собрат, сочетая в себе
быстроту, легкость и точность работы. Наибольшей популярностью на нашем рынке пользуются иностранные фирмы Bosch, Makita и Black&Decker.
Самая популярная среди российских -«Интерскол». Из промышленных агрегатов стоит выделить марку DeWalt.
Самая популярная среди российских -«Интерскол». Из промышленных агрегатов стоит выделить марку DeWalt.
